各位好，我是台灣黑手，黑手的黑，黑手的手，從我接 APPLE TV 維修件開始，就碰到一個大問題，就是沒零件能修，我覺得我需要一個常期飯票的供應商，能提供給我 APPLE TV 需要的料件或料板都行，如果您有管道的話，請連絡我～～

廢話說完了，這是一台 APPLE TV 4K 也是目前最新機款，售價好像也不便宜，這個現在幾乎外面沒人在修，我先進來搶搶市場了，反正都是電路學跟電子學，來什麼都差不多～～只要不是電機都還好，上次有人送了一個奶泡機來，繼電器查查還沒什麼問題，但馬達問題的我還真不行～～

外觀看起來跟前面幾代有些差異

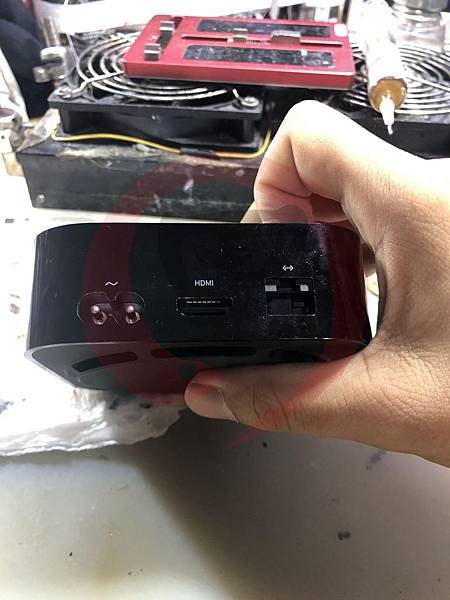

只剩三個孔了，我記得上次修 APPLE TV4 的時候，還可以接電腦，這個 HDMI 估計是 2.0 版本的

內部螺絲採用 T5 螺絲起子

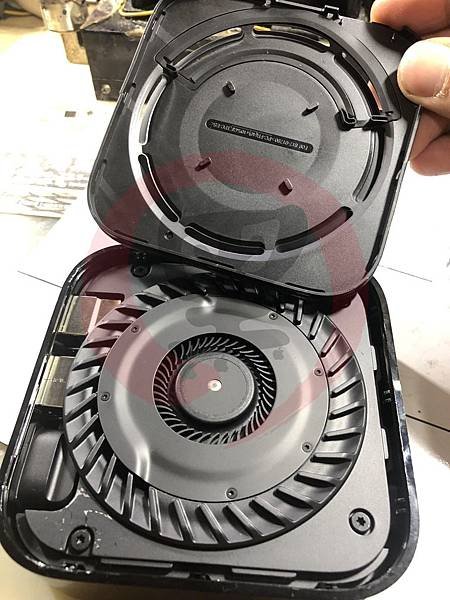

打開後可以看到散熱風扇，看來每代的散熱都補強了許多

螺絲也比前幾代長了很多

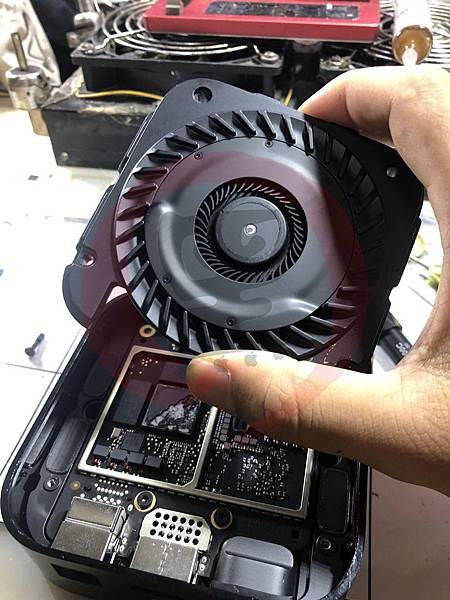

風扇的小螺絲可以不用拆下來，直接整個散熱底座取下就可以了

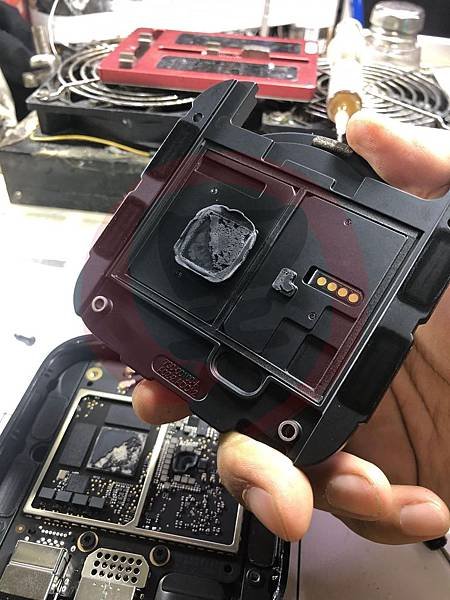

散熱底座上有四個接點，估計是熱敏訊號的傳輸跟風扇供電

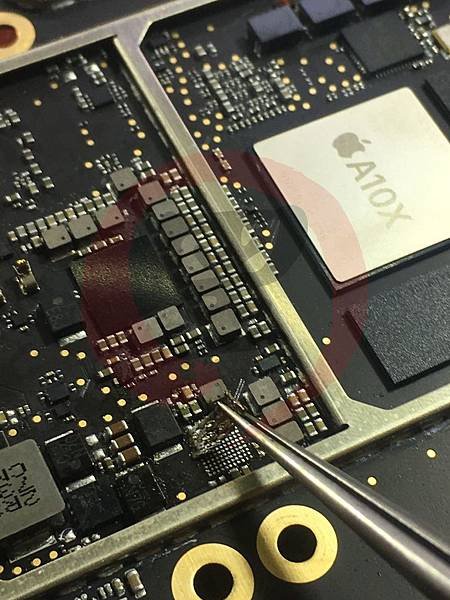

內部散熱膏也不是普通的厚，內核心採用的是 A10X 處理器，記憶體在左右兩側，跟 iPad Pro 的設計一樣

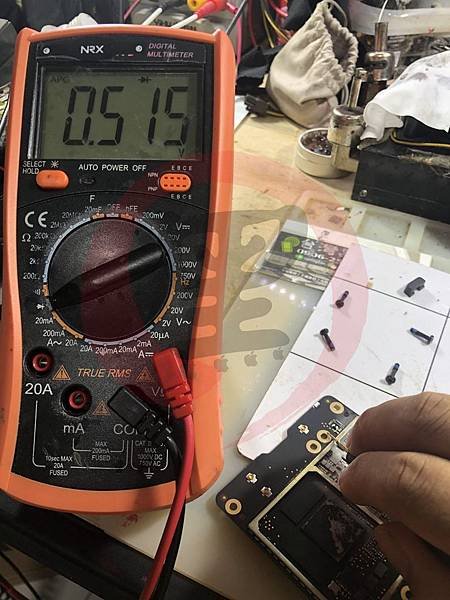

這台經測量後，確定是二級供電短路，因為待機沒短，但沒有待機電流，估計是由二級引起的，但就是不曉得到底是誰而以.....

上個松香，並且找出一級供電的螺絲孔，在上方有兩個

右正左負

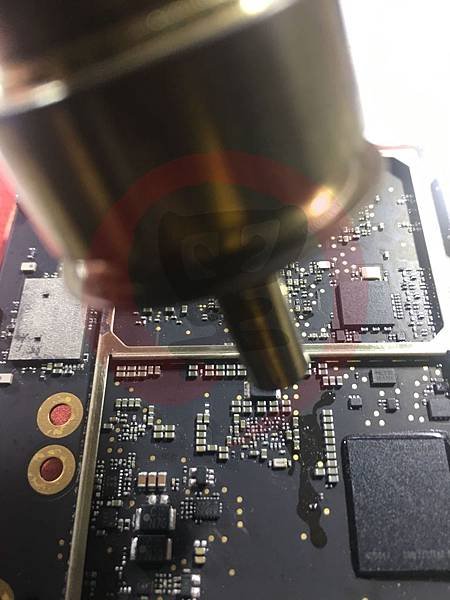

是查到某一路的問題，但俱體還是有點遠，只好整路全部拆掉

散熱膏實在是太厚了，看的有點煩，先丟進超清波洗靜機整理一下

最後其實有查到問題，明顯故障問題，就是 BUCK 電路短掉，引起的有兩個部份，一個在主機板背面的電容，一顆在前面的副供電

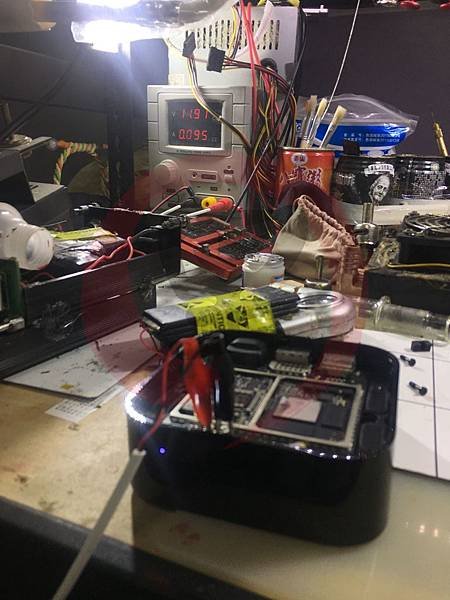

重新裝機後，上電待機就正常了，燈也亮了起來

在開始將原先拆下來的元件補上，故障的當然就扔掉了

但是沒用啊，因為我沒有可以替換的晶片，所以最後就變成，主供電的待機滿足能亮，但副供電晶片故障，沒辦法做 BUCK ......畫面也只是一閃即滅反覆重啟而以，到嘴的鴿子都飛走了，那又有什麼辦法，就沒東西修 XD
