各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPad Mini4 ，客戶描述說平板突然無法開機，沒泡水也沒摔機，大多引起的，不是電池就是充電短路，當然還有背光跟觸控，這些都是電流比較大的

客戶說完全沒修過，真的滿心期待，不然每天都是二三修機，看的都有點煩，我買了一個便宜的鋼片，是有點飛鏢形狀的，感覺下刀很快又很輕，先將平板放上加熱墊，靜止約十多分鐘

排線設計在下方，沒有外圍走線，除了最上方的天線在開面板時，要多多留意黏太緊，內部看起來很乾靜，確實是沒有修過

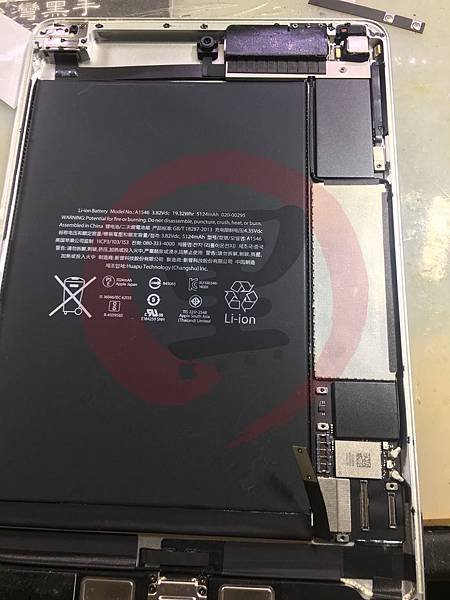

iPad Mini4 比起其它 Mini 型號，內部排列非常整齊，我特別喜歡他的電池座，不是倒扣的，而是模組式設計，這樣修起來方便

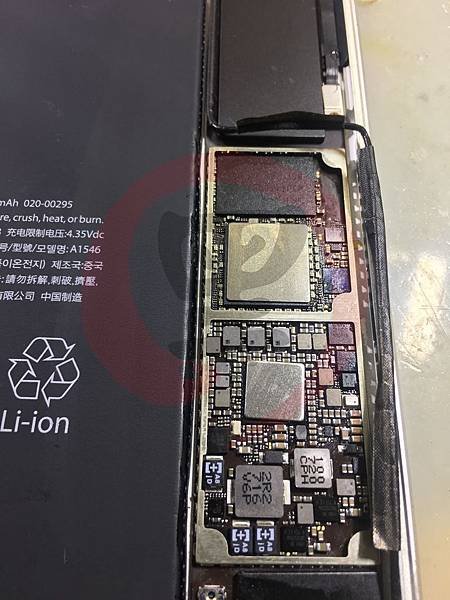

我把鐵蓋先翻開檢查了一下幾個重要供電線路

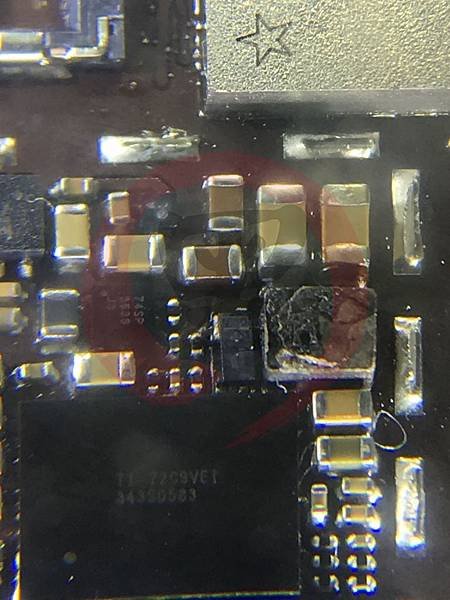

在環視一遍後，就發現有燒痕的痕跡，是一顆儲能型電感，左側帶了一個二極體，這個排列組合，估計不是背光，就是觸控了

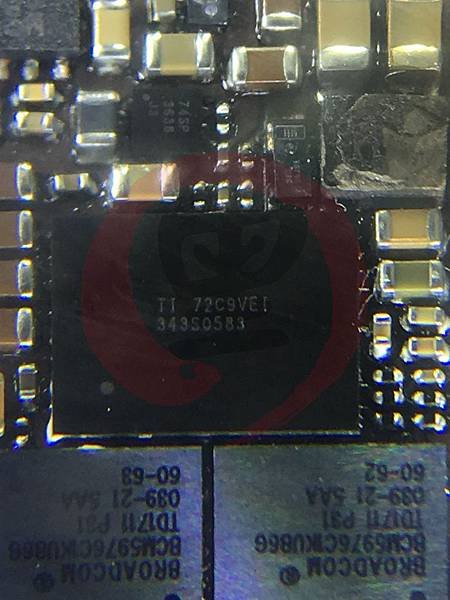

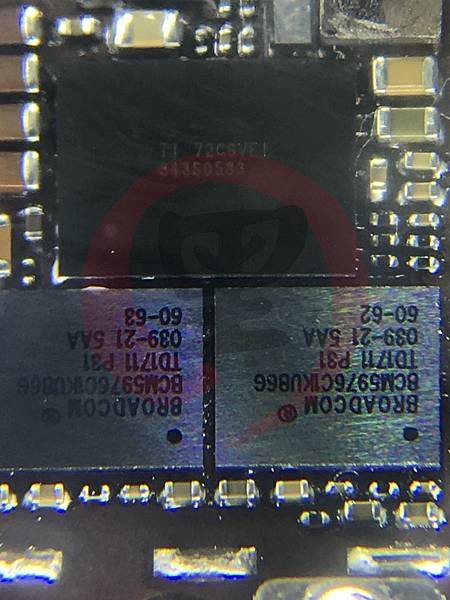

看了一些週遭的晶片組合，是 3S3S0583 的晶片，前頭寫者 TI 意思是德州儀器的晶片，該晶片為觸控晶片與 iPad Air2 是同一顆

下面還有兩顆 Broadcom 面板的觸控晶片

電感導通直流電的特性，所以會直接把待機供短給拉短，第一部就是先斷開儲能電感

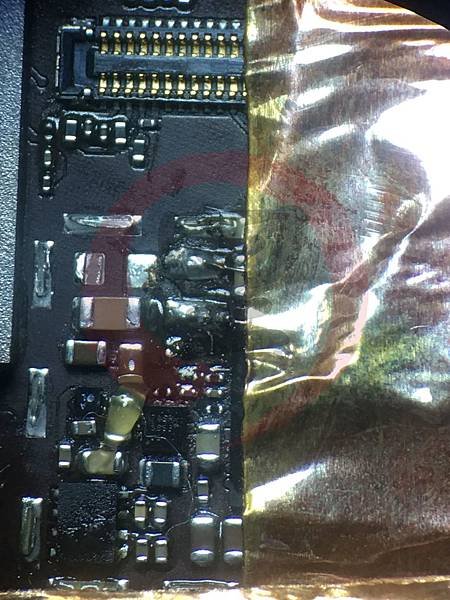

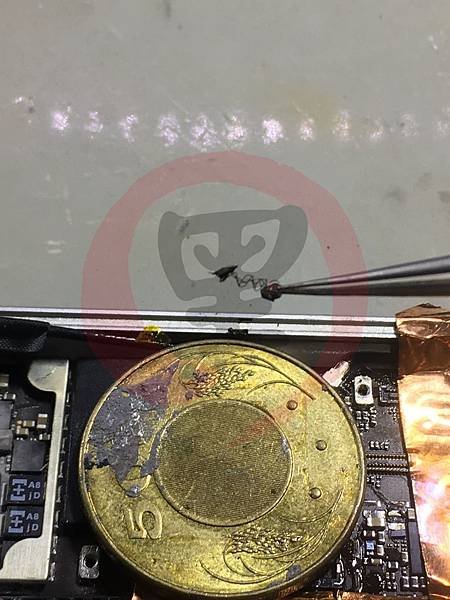

爛掉了不好拆，線圈都爆出來了

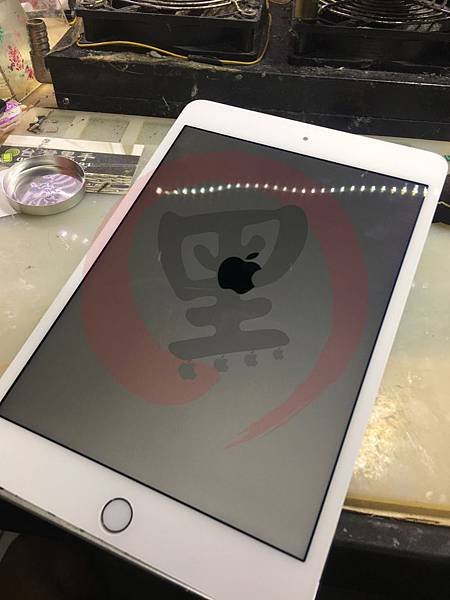

把後極斷開後，就可以開機了，觸控當然是不能用啦～～只是能開機而以

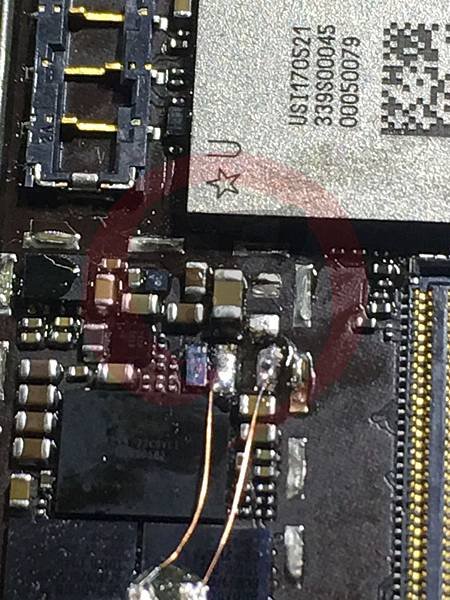

觸控本來應該是要另外報價才是，不過客戶一次送不少台來，就一併處理了，在電感底下因為燒的太嚴重，整個焊墊也都脫離了，在重新穩固後，要補上相對電感量的元件，我用 0.7mm 的線拉了兩根出來，走外圍接了一個 L 型電感

在我裝好電感後，確認兩端是導通的，但測量出來的數值，卻是只後端的數值，我在將二極體取下，發線負極的位置，也燒穿了一個洞，同樣在補上一條線

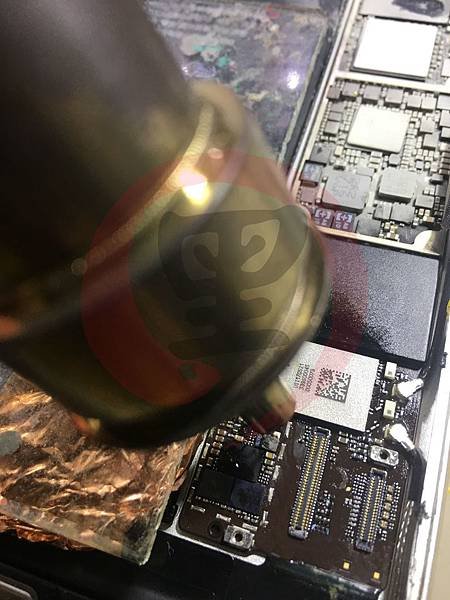

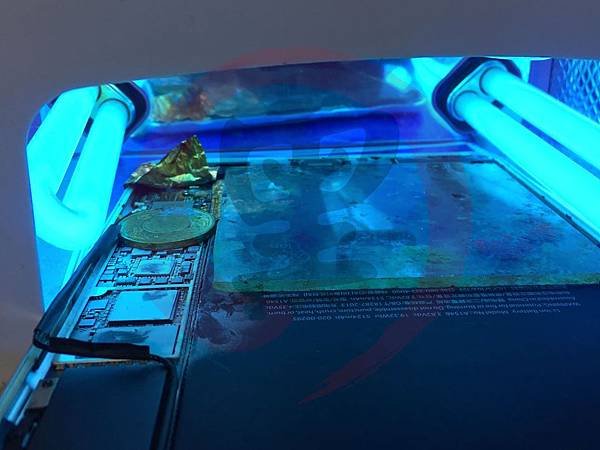

並且補上一顆二極體，照射紫光燈固定

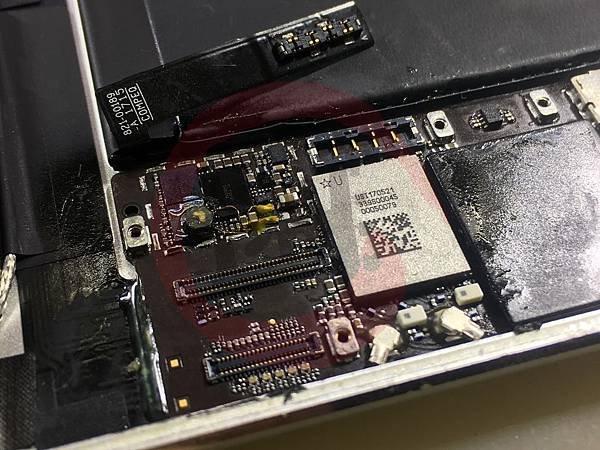

俱體來說，這裡不像 iPad Air2 那麼空曠，只好將一部份的元件做外移，固定在其它處

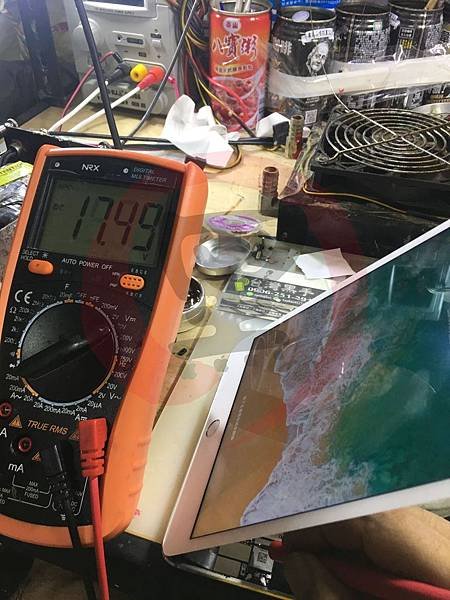

在一次測開機，可以在兩端測量約 20v 左右的電壓，代表觸控昇壓正常，否則只會昇壓 3.8~4.2V 的電壓
