各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 iPad Air2 它的故障就如下圖,中間空者一排是無法觸控的,在一開始我還覺得,完蛋了,這個肯定要換面板了,貴森森~~但不管怎樣,維修還是要數據化,這個只是假設而以






我用新迅的加熱墊,設定 80 度五分鐘左右




用我的新刀片開始拆除面板粘膠




面板打開後,就看到滿滿的保固貼紙,這種保固貼紙的貼法,很明顯不是維修在用的,是賣主機板在用的貼法,估計這台是換主板或者是買二手機的




先將電池部份斷開

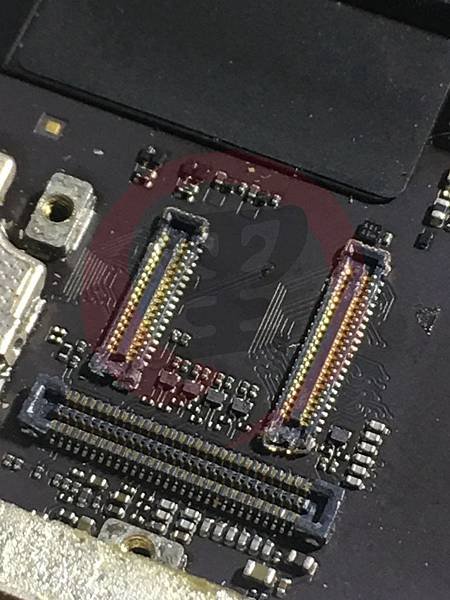

在兩個大小觸控連接座上,很清楚的看到,這裡的塑膠連接座坍壓了,而且一次還是兩個,估計面板是副廠導致不好扣上或者安裝的人功夫不純,因為在觸控這裡,有一組 HALL 效應傳感器,我在裝上面板後,輕壓觸控座子,面板就休眠了,所以我幾乎能確定,觸空是由連接座引起的

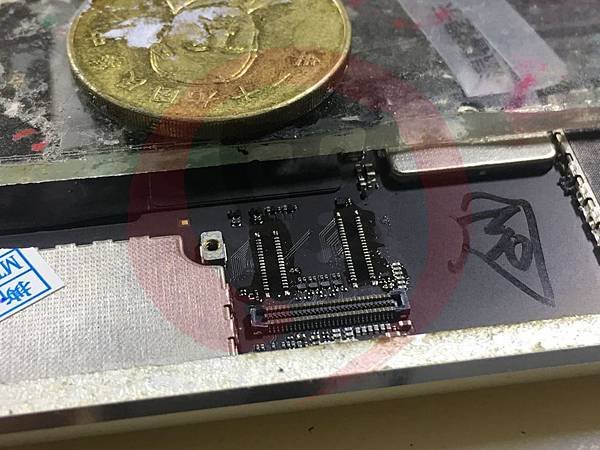

熱風槍 350 度,將兩個連接座取下來了,測量二組的二極體值,一切都很正常

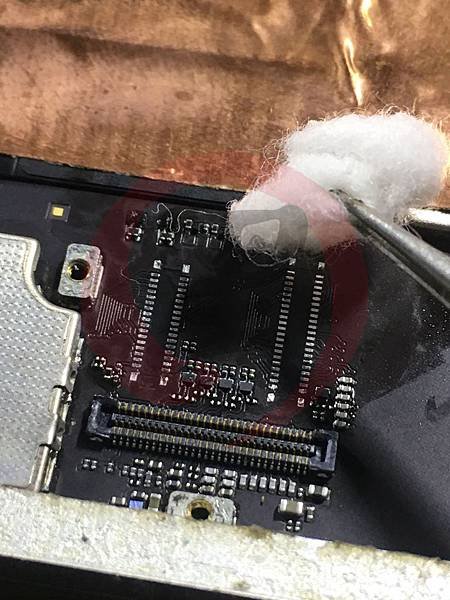

清理乾靜後,從料件板上拔了一組上來重新回焊

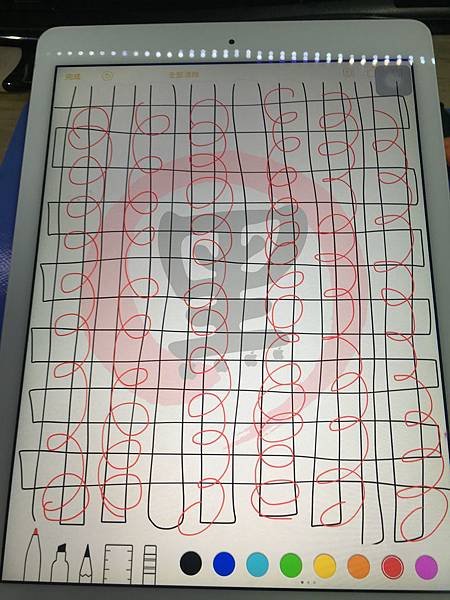

重新上機,全機正常~~收錢又收工,自己動手,豐衣足食!
