各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Eagle Dart 的電子飛鏢機，客戶告知我，在ＸＸ飛鏢網，買了一組飛鏢機，用了一陣子就壞掉了，我也是請客戶先找官方處理，但過了幾天，客戶說依舊沒有任何方式可以找到官方人員，客服電話沒人接，寫信也沒人回，業務好像也全都無法處理，無論何種方式，就是找不到能處理的相關業務部門

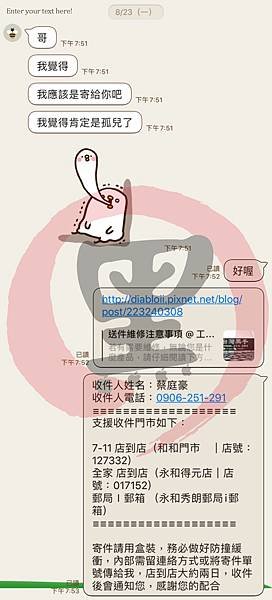

反正最後客戶覺得，這個買回來的產品，就成了一台孤兒機，原本我沒打算接下，因為這個要用手搬，一般我只修能拿在手上的，其它要搬的，要抬的，要舉的，我都不太想動，不過後來還是請它先寄來吧

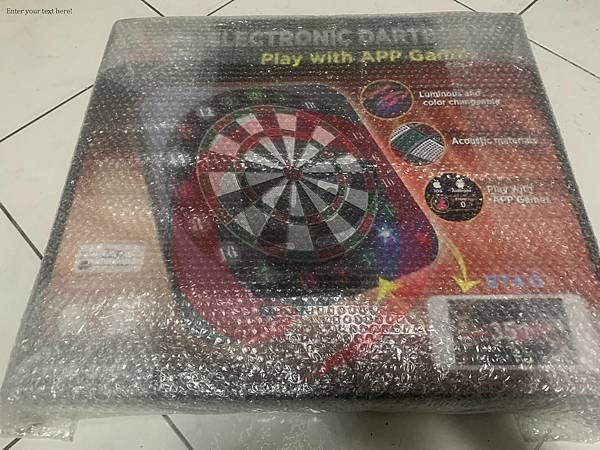

果然，最後我去郵局扛了回來，這比我 28 吋的螢幕還要大，不扛回來也沒辦法了，因為 ubike 也裝不下，裝上去我也看不到路，等下騎在路上，隔天上新聞，新北市有人形靶子在大街穿梭....

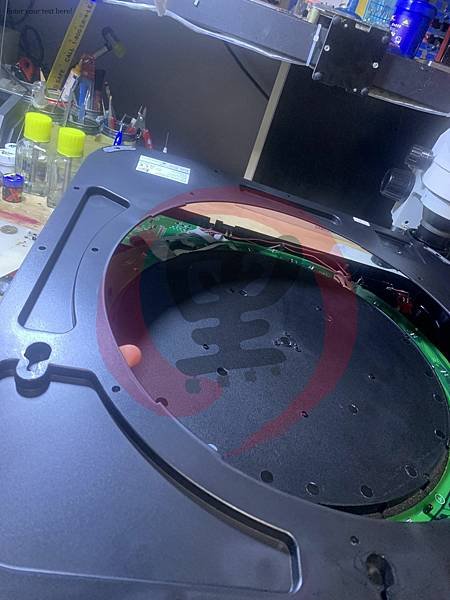

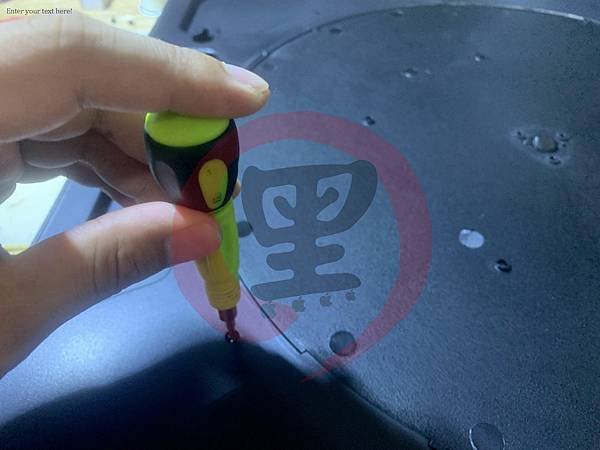

進正題吧，首先背蓋很多螺絲先卸下

中圈那一圈可以不用卸下，因為中間鏢盤的位置，基本上都是用來連接感應訊號的，跟開不開機，影響不大

不知道的人，還以為我有在兼修時鐘呢，可以看到右下方，那是主控板，中間幾條軟排線是與中間的感應器做連接，要小心的就是感應排線的導電漆，千萬不要刮掉了，它這種設計並不像手機或平板，那種比較人性化的模組化系列，這種因為鏢機會有震動，所以排線幾乎都夾死，你一定要出點力才有辦法抽出來，但也一定要小心薄膜導電漆，不要在拔的時候弄掉了，事後能不能救，可以，就比較麻煩而以！

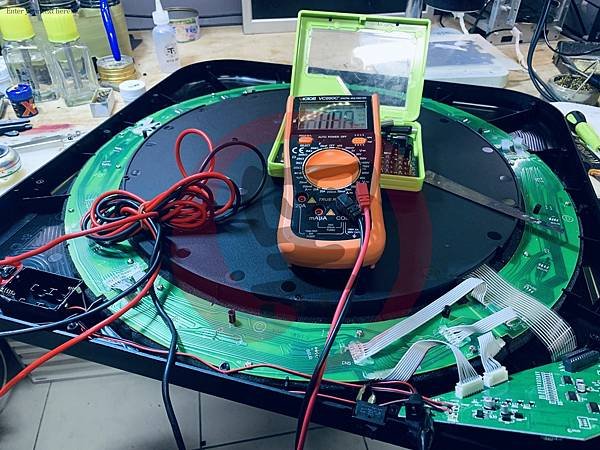

這個鏢機有電池跟電源兩種規格，電池我就不看了，先找到 DC 電源的接口，變壓器設定 5V

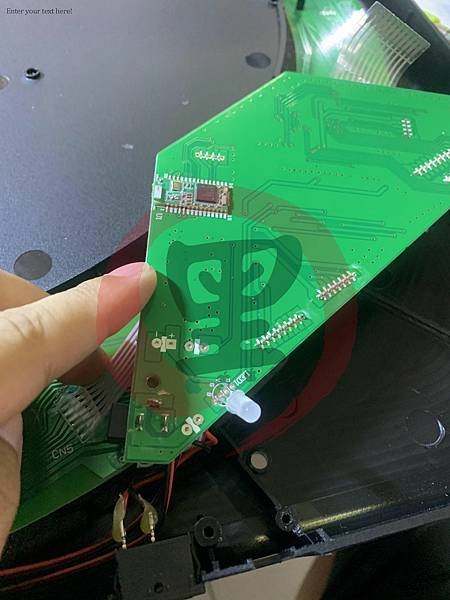

上電電流多少算正常，我不確定，但它這 3MA 是肯定不正常，我也懶的糾結這個問題，先將主機板卸下來，這背面是空的啊～～

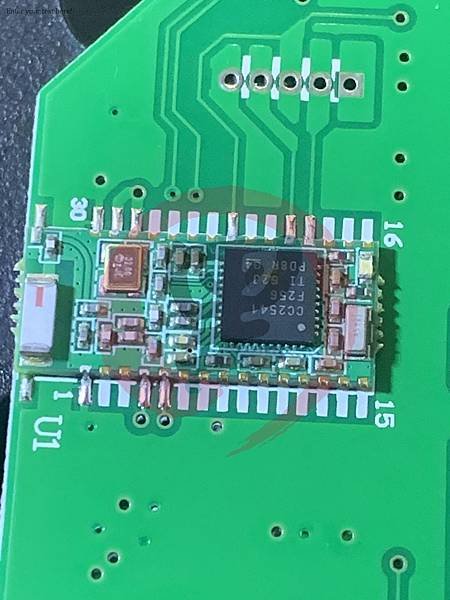

這裡有顆晶片看起來燒焦了，這種外掛上來的，晶片編號都不用查，保證就是 120% 藍芽控制器，這種設計很多會出現在藍芽鍵盤等等設備，所以連編號都不用，瞄一眼就知道了

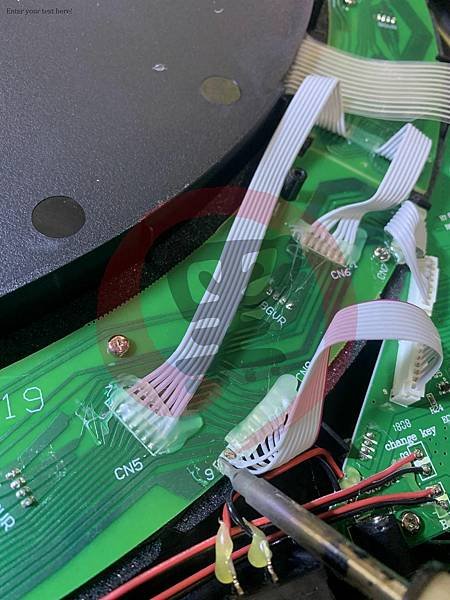

先將燒毀的零件做更換，接者將左側一條開路的排線焊上，估計應該是飛鏢碰撞時的力道，導致排線撕痕吧，雖然有打膠，不過還是斷了嘛～～

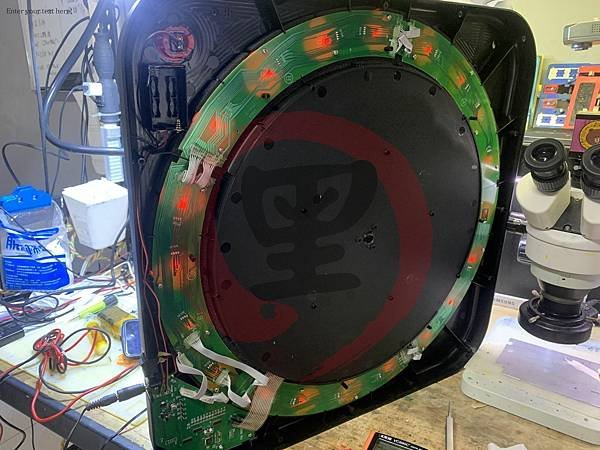

重新上電，可以看到背光盤已經亮起來了

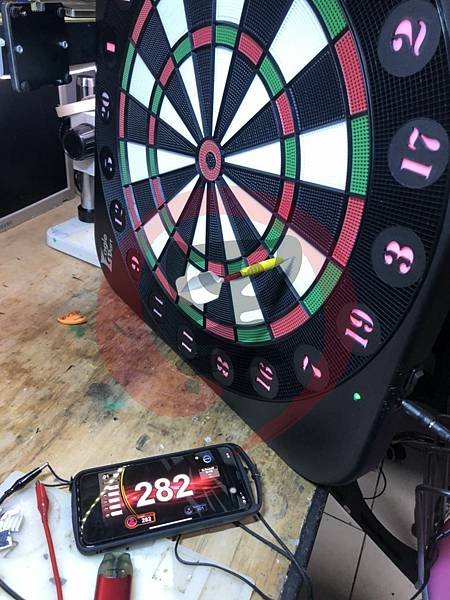

接者下載遊戲主程式，開始配對測試～～收工，自己動手，豐衣足食！
