各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Butterfly 也就是近八年前的手機，其故障原因，開機會約一分鐘左右就會重啟

這台 Butterfly 保存的確實可以

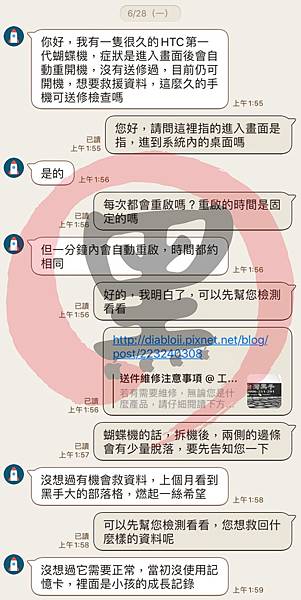

不論是螢幕或者背蓋都保存的相當良好，也如同客戶所說，可以正常開機，但約一分鐘左右就會重啟

將外殼打開後，可以看到 HTC 早期的三片上中下三層式主板工藝，想當年，也是很多維修師傅，被這蝴蝶機搞死，當然 M7 / M8 / M9 也很多師傅慘死在這個結構上，賠了不少錢，將手機拆開再裝回去，就整台廢掉了，或者就不開機，沒有畫面，不顯示等等問題

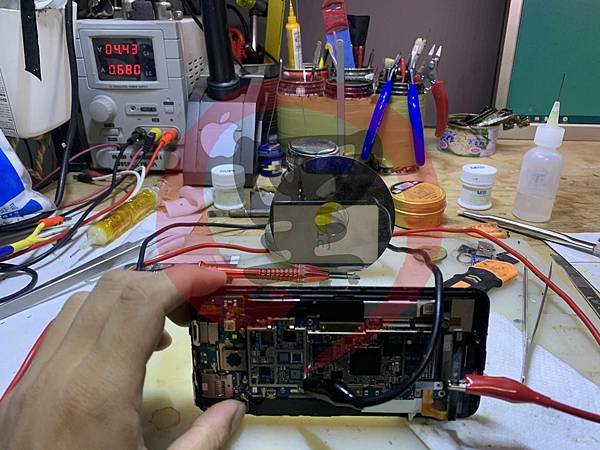

首先排除電池問題，使用蝴蝶專用的開機排線，先測一次開機電流與重啟電流

排除電池問題後，就要將上下層板也一併排除，所以透過中層板直接開機測試

測試完整成，故障依舊沒有改變，所以可以確定跟電池、上層、下層都沒有關係，那最關鍵還是在核心主板這塊了，蝴蝶機採用的是高通 AQP 的處理器，不像現在的 MSM 或 SDM 是 AP+BB ，所以可以在主機板上看到 獨立的 AP 跟獨立的 BB ，主板結構算是比較大，而且是單面板

考量到虛焊等問題，針對處理器局部預熱，同時將 EMMC 拆卸下來

檢查了底下的焊點與數值，也都蠻正常的，只能說客戶保存的很良好

將 EMMC 重新植錫後回裝，故障依舊沒有任何的改善，重啟時間是一樣的，置於其它小晶片，暫時就不動了，因為機款太舊，很多東西實在不太好找，如果用蘋果的時間點來說，這台就算是 iPhone 5 的時代

我重新將 EMMC 拆卸後，透過燒錄器進行解析

基本的讀取還是沒有問題的，分區部份跟現在的機款，差異性還是蠻大的，不過讀取的時候，一直發生錯誤，我一直懷疑是扇區有問題，也就是讀取到一半就會當機，每次當機的時機點也都不同

我原本想透過分區強制讀取，將數據拷出來，但無奈這個方式行不通，主要就是一直崩潰，而且有時還掃不到就直接死機了

最後除了用原有的燒錄器外，採用低速接口傳輸模式進行解析讀取，才成功將 EXT2 分區鏡像出來，並透過  EXT2 + Volume Manager + Explore + OSFMount 成功掛載鏡像，中間失敗相當多次，多次的掛載，要嘛系統當掉，在不然是主程介潰崩，前前後後光弄相融性與潰崩問題，花了足足三個小時，這就證明了，價格的很重要，有價格才會有人願意做，有價格才會有研究

以蝴蝶機的系統來說，加密算小事，高通處理器，系統不超過 6.0 以上版本，多數掛載後有能力可以抽離檔案，是沒問題的，只要扇區不要損壞到修復不了的程度就行

最後也成功救了這台八年前的手機，內部有許多孩子的成長記錄

看者這張變黃的名片，而這間忠孝東路上的服務中心，在很早之前就已經關了，也不知過了多少年頭，宏達電的光景不在，但回憶永遠留在大家的心中，我們都老了，自己動手，豐衣足食！
