各位好，我是台灣黑手，黑手的黑，黑手的手， 今天講的是一台三星的 S9+，客戶描述是泡到液體，俱體是什麼液體，我就沒多問了，不過看這個樣子，應該是整台掉進去，因為幾乎整板都全中，觸發的電流只有 20mA 左右，基本上可以理解是完全不工作，首先針對幾個供電部份開始排查

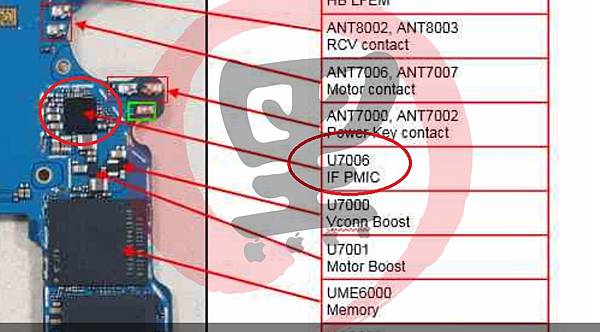

這顆為 IF PMIC，附近外圍，可以看上圖，基本上爛的差不多，細節我就不說了，先將部份的短路給排除掉後，確認在線值正常即可

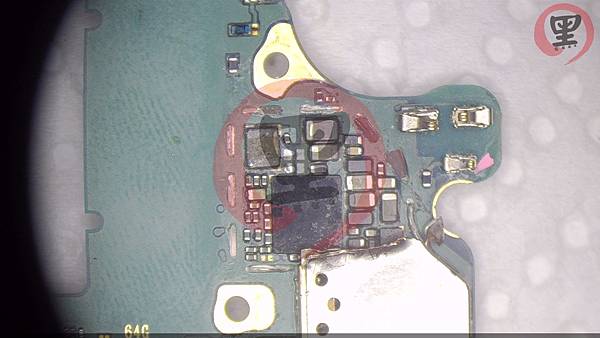

排除掉 U7006 之後，測到另一面也有短路，這顆供電我印像中是沒參與開機，不過並連電路，也是很容量影響其它處，所以一併先將本體卸除

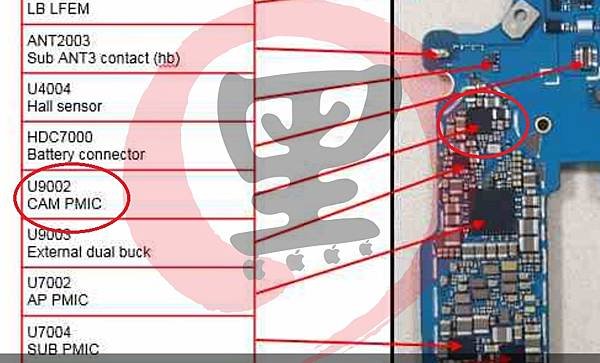

按原廠電路圖的指示，這顆為 CAM POWER，也就是算是一個副供電類別的，雖然不影響開機，但在線短路，還是會引起無法開機等情況

最後我將二顆供電都一併先更換，一顆是比較常見的 MAX77705F，另一顆我忘了是什麼

將外圍電感拆下測量，電感量無異常，排除故障電容，並且斷開部份不參與開機的 O 歐電阻，將兩顆供電更換良品即可

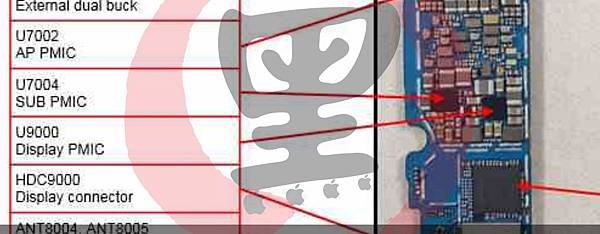

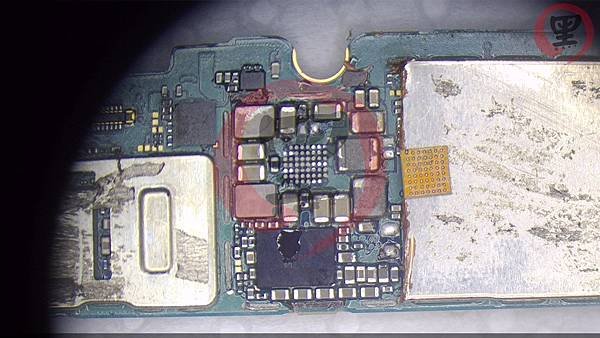

充電無效，不過觸發己經可以進入 0.6A 的梯形電流，估計一部份是沒問題了，但顯示畫面不出，該機款屬於 OLED 的，只需要直接查 DISPLAY 即可，將顯示供電晶片卸除，可以看到晶片底下也都腐蝕一定程度

獨立的 U9000 更換良品，再將外圍短路電容一併更換，掉點的部份沒有影響到，我們需要維修的項目，可以直接無視

開機電路整個建構起來後，因為充電沒修，所以沒辦法直接裝電池測開，設計好電壓用直流電源供應器測開

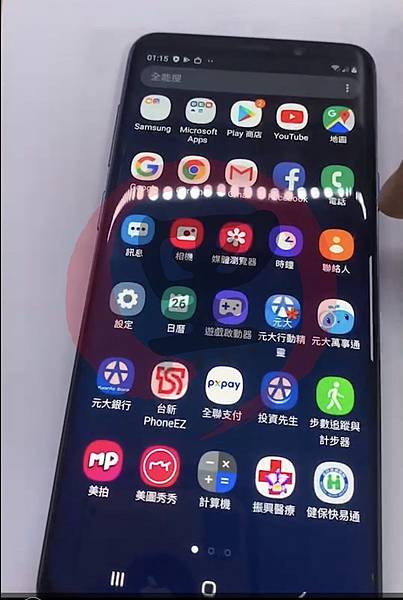

並且備份數據轉移到客戶要更換的另一台 Samsung S9+ 手機上，成功的將客戶的數據救回，自己動手，豐衣足食！
