承上集　ASUS ZS620KL 反覆重啟（上集）

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是另一種重啟，該故障佔了 ZS620KL 故障總數非常多，比上次看到的上層問題，還要多了幾倍，若有出現這種故障的，多數我都沒接，故障是可以修的，只是風險較高，另外就是材料準備不易的問題，我想只要我一提這個故障出來，很多拿子龍機的都碰過...

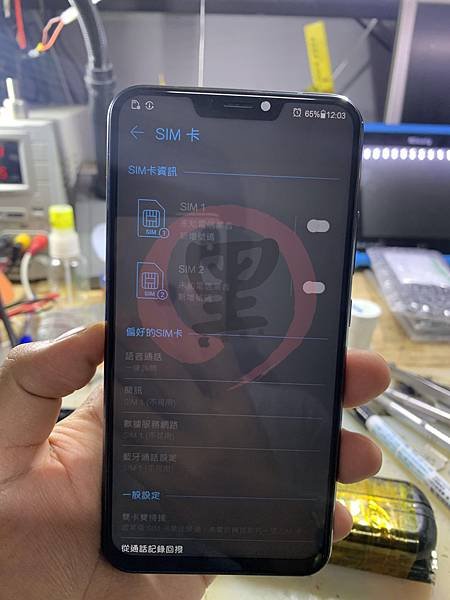

首先就是 SIM 卡糟無法讀卡，插接是沒有反應的

第二個問題就是無線區域網也不能用，這兩個問題是同時並存的，有時候可能又可以，但很快又壞掉，有些會在扮隨者耗電的問題（插卡的關係）

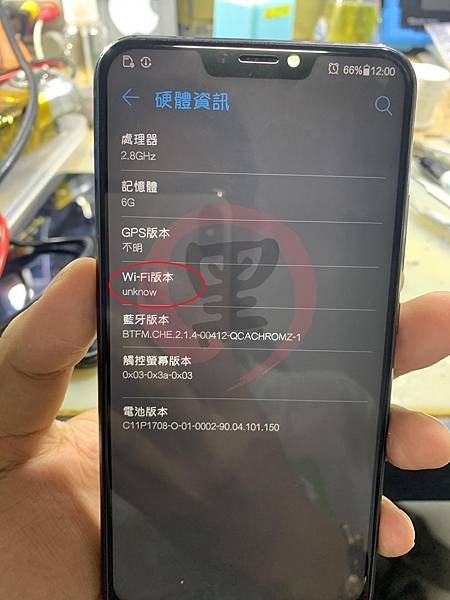

我大概說明一下這個問題，這個問題不用做處理器，也不用動記憶體、硬碟跟 WIFI 晶片，因為根這些通通沒有關係，不相信，你可以去試試一顆一顆換，看看能不能改善這個問題，這種故障有分兩種，一種是 WIFI 序號讀的出來的，另一種是 WIFI 序號讀不出來的，案例這個是序號讀不到，而這種故障多數都是 PMI or PM 底下的板層斷線，那一定會有師傅覺得，那就幹下來飛線就好了

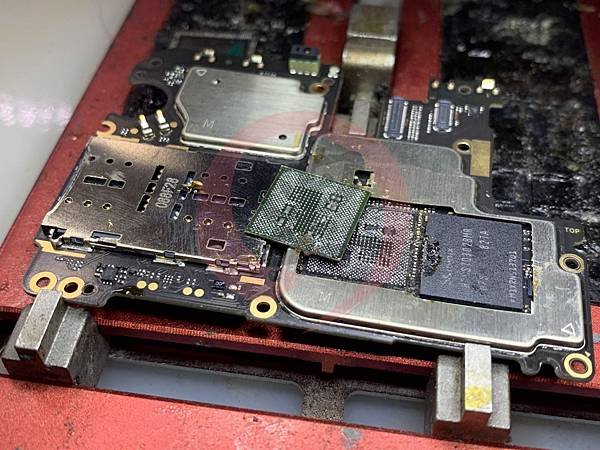

原則上也是這樣沒錯，就我修過的 ZS620KL 來說，只要同時有這兩個問題的，你去吹 PMI 底下就會有爆米花效應，然後板子就廢了，也是因為這個主因，這種故障多數我都不接，該問題也不一定會爆板，只是有可能而以，所以這次的做法，就是直接搬板了，將處理器、記憶體、硬碟取下

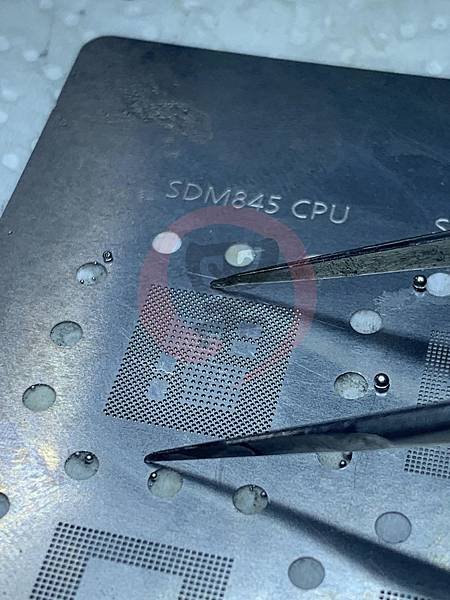

準備移植的 PCBA ，先進烤箱低溫 30 分鐘過一次，除膠後針對 SDM845 處理器植錫

中層與下層都一次先整理好

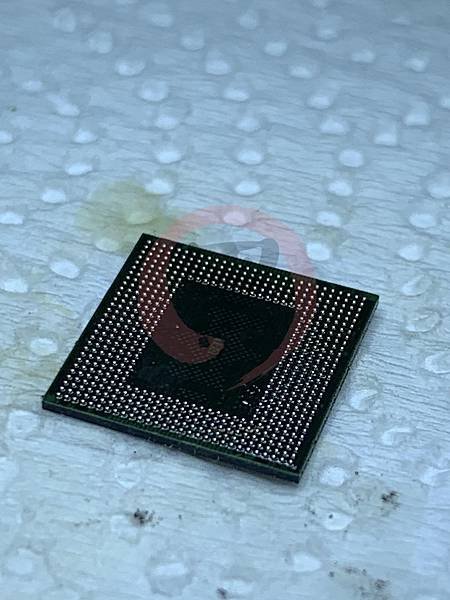

植錫成效

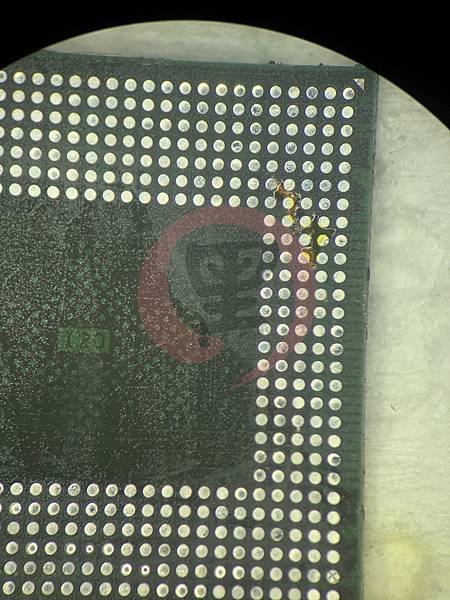

記憶體上層絕緣脫落的地方，補上綠漆固定即可

同樣將上層植好錫

上層植錫效果

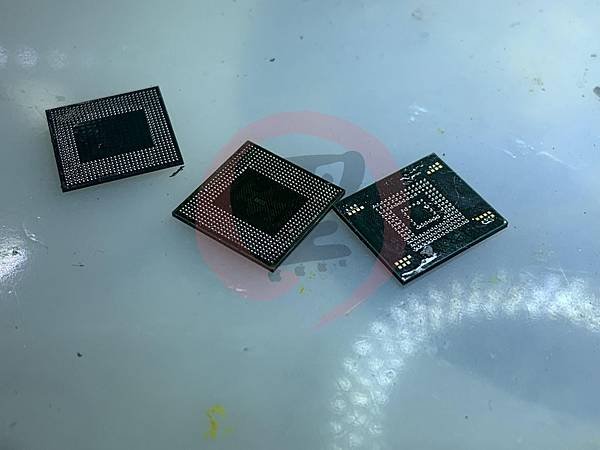

三大主件準備好

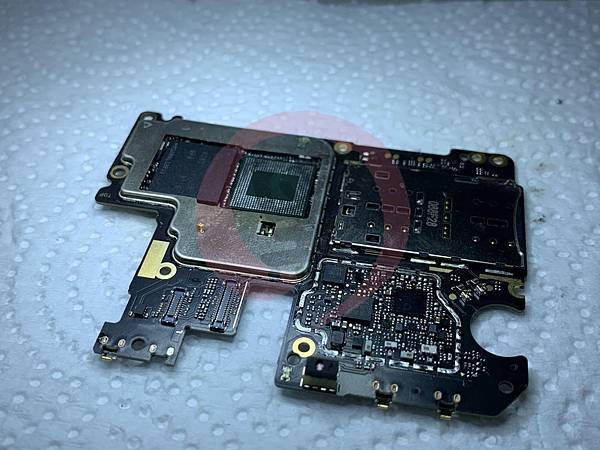

這片是另一片的 ZS620KL 的 PCBA 過完烤箱後，將處理器回焊，接者硬碟，最後是記憶體，順序其實沒差，但主要是看電流反應正不正確，這種主板，我比較少發出去，因為這些被我留下的主板，都是品質比較好穩定性高的，主要我都是拿來救資料的救命板，修出去給人用是比較少的

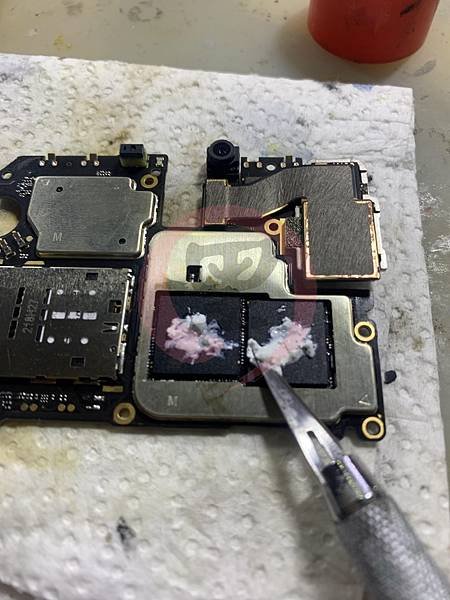

這台是因為，都已經跟客戶講好了，不給人家修起來，其實感觀也不太好，最後在三大件塗抹上散熱膏

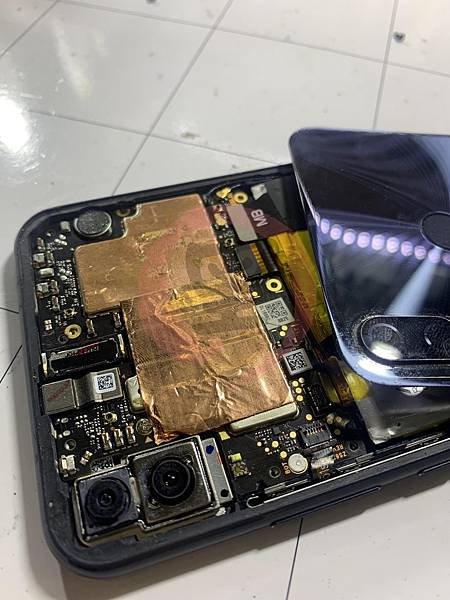

補上散熱單導通貼紙

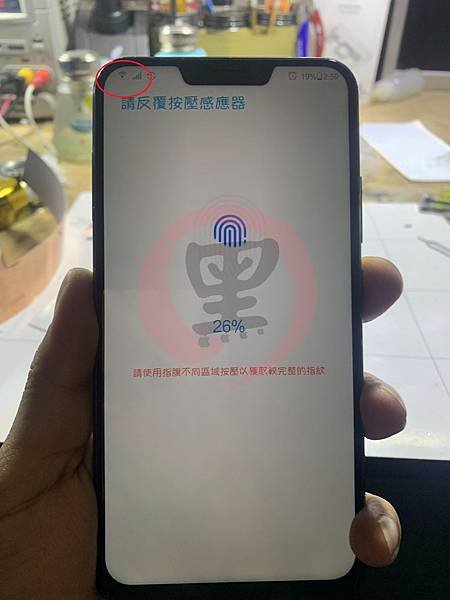

搬完板後，全部都正常囉，無線網路與電信訊號都正常了，也不會重啟與耗電

完修影片
