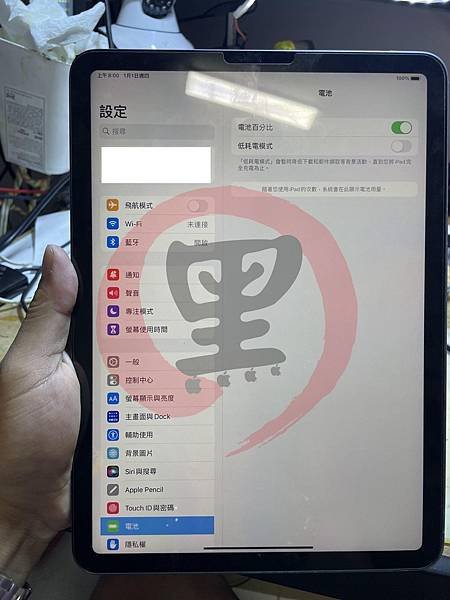

各位好，我是台灣黑手，黑手的黑，黑手的手，這幾天件己經消的差不多，剩幾台很難搞的 Google 在等料件而以，今天講的是一台 iPad Air4 客戶描述如下，告知使用到一半後無法使用，也無法強制重啟

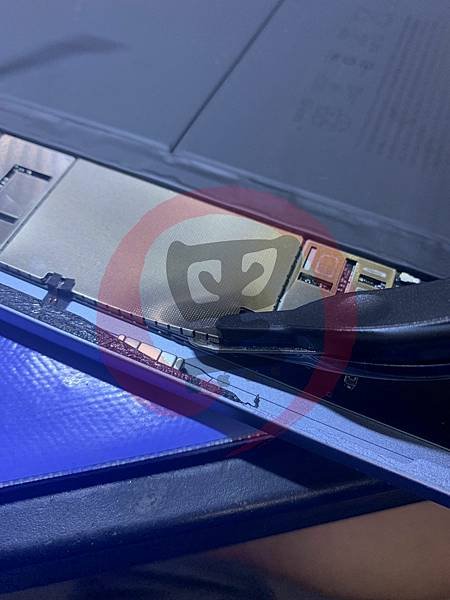

平板確認完全無人拆卸過，先上加熱墊拆機

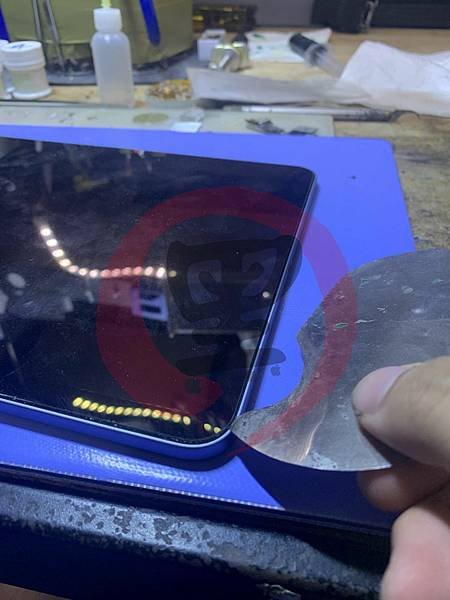

分解後用開瓶器將金屬蔽避板取下

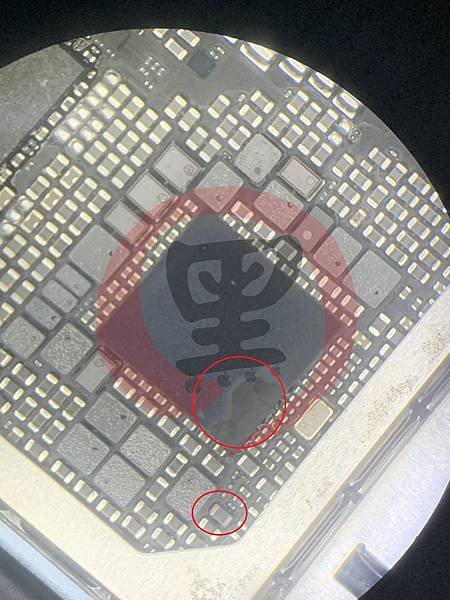

取下後其實就很明顯了，主供電的右下方已經整個燒焦了，還有一顆無極性電容目測也已經廢掉了，上傳在部落格的圖解析度沒那麼高，所以可能看起來沒那麼明顯

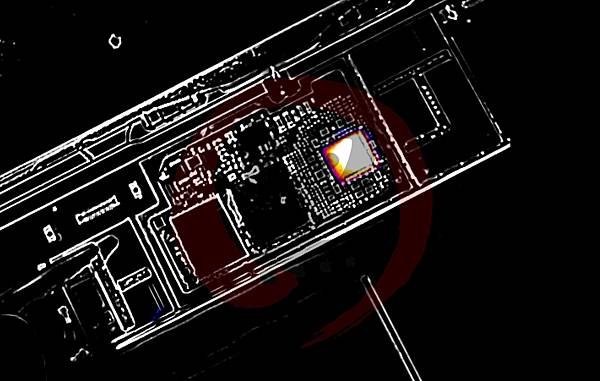

這個其實是完全沒必要上熱顯，不過寫文案還是看圖說故事補個熱顯圖上來

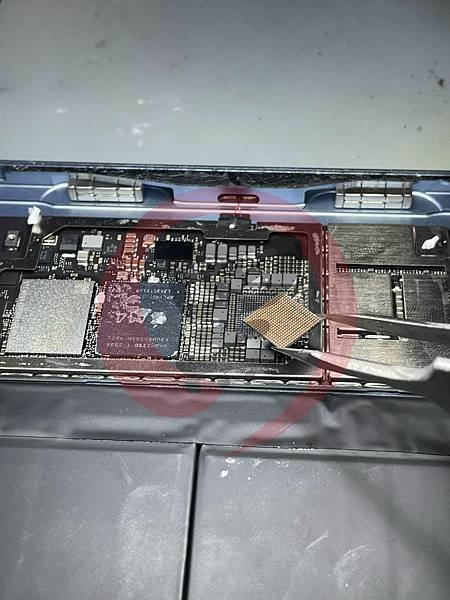

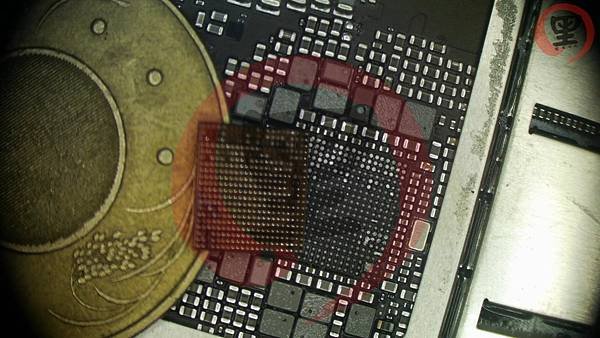

主供電左側是處理器，拿個五十塊檔一下，溫度 480 度、8mm 風口、風速 100 30S

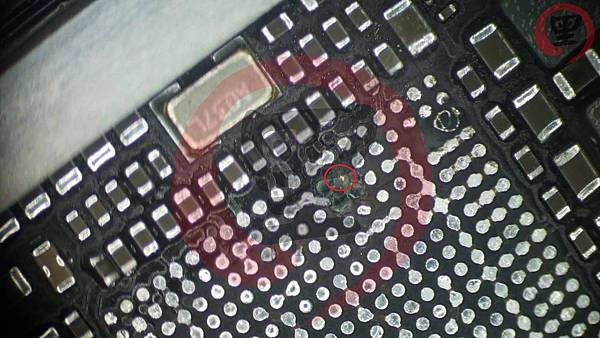

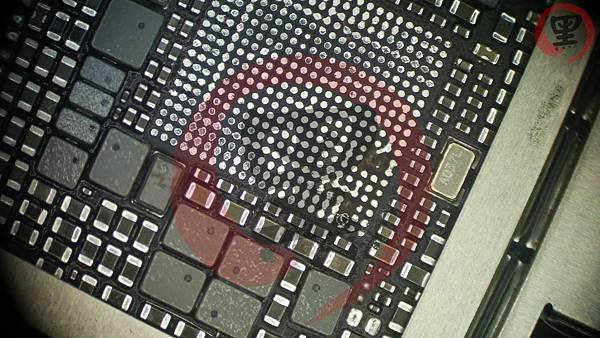

下來的時候，其實很有趣，可以看到我右下方有幾個焊點連錫了，其實我用硬拆手法去做，是不可能會連錫的，而那個連錫，其實是短路時的超大電流引起的爆錫

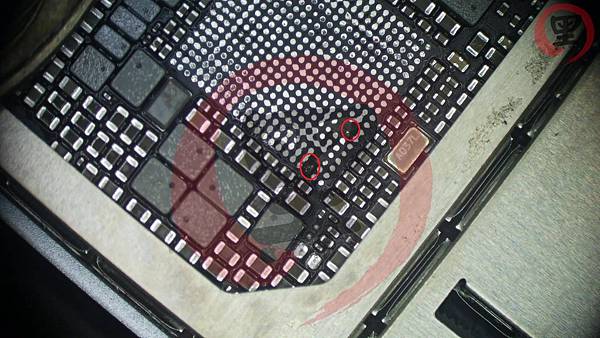

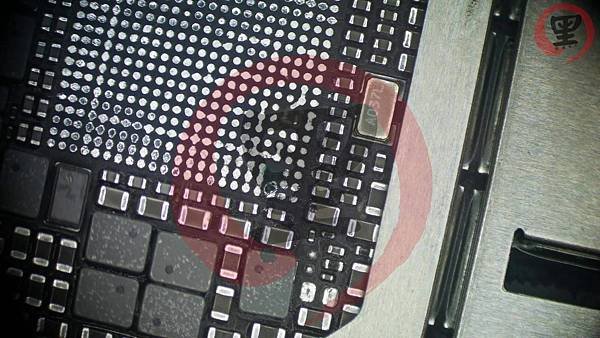

我用烙鐵將主機板整理後，就可以看到整個主機板原本連錫位置，被燒穿了好幾個洞（七個點燒穿板）

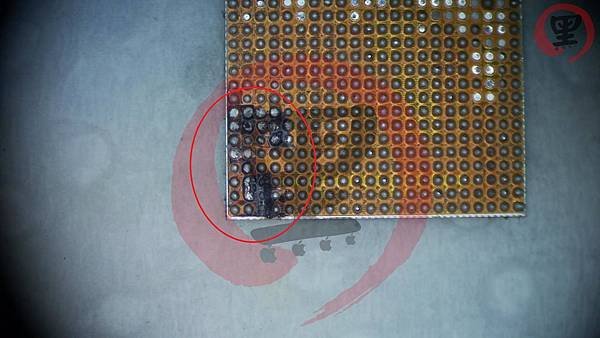

而主供電本體是長這個樣子，這種短路最大的可能就是，不開機短路後，又長時間去充電，當然也不排除故障後放電造成的

我們來看一下燒穿主板的位置，首先第一個是 PP2V65，看到是這路供電，我都要緊張一下，因為這路給 NAND FLASH的，如果完修還要在上一個 FLASH，那我明天早餐，恐怕就無法加蛋了，三個點全穿，一個都沒剩

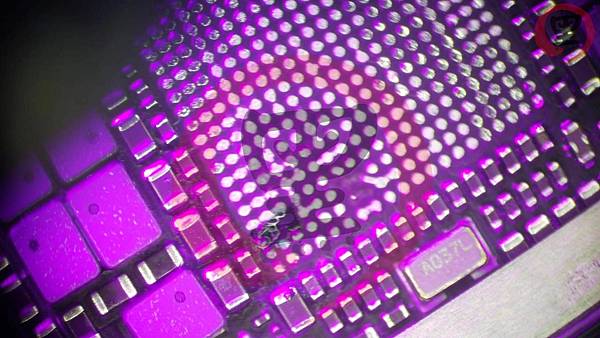

因為沒點可以飛，所以只好往前挖板層，從底下拉了一點線頭出來

因為我不太想補三個小圈圈，所以直接飛了一個大圈圈，一個當兩個用

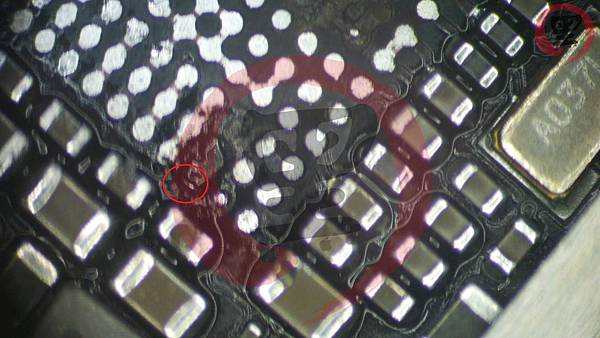

這個因為燒穿板，所以用埋點的方式處理，打上絕緣紫光燈固定

最後在將表層刮除即可

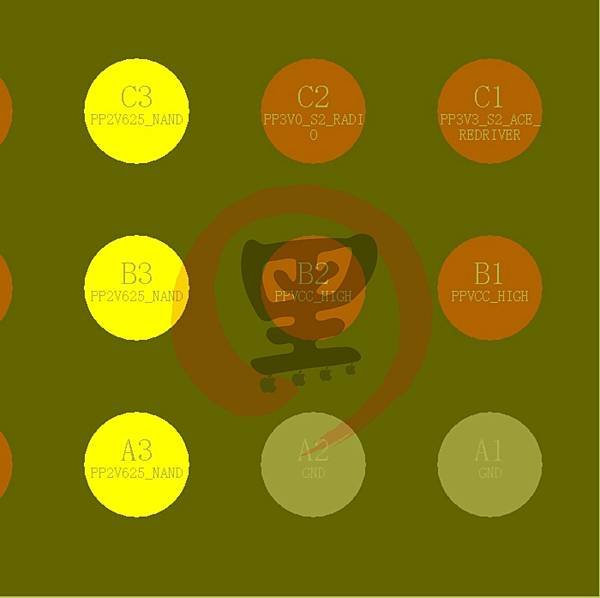

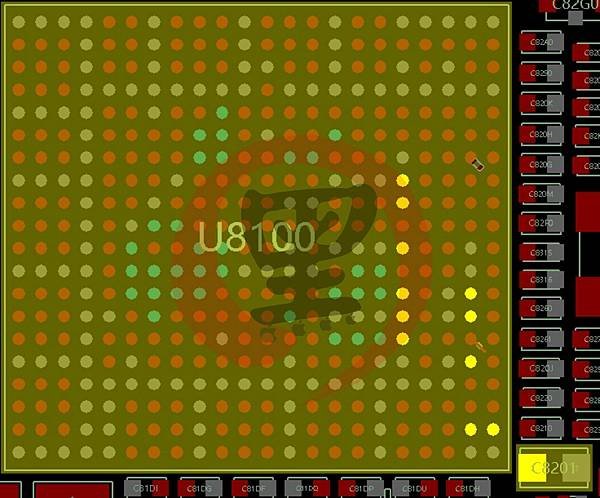

接下來的兩個點，是 PP_VCC_HIGH ，可以看到在 PMU 的部份，有 PP_VCC_HIGH 的線路，除了燒掉的兩個點以外，還有其它八個點是相通的，按一般的邏輯上，有人會認為這個可以不用補，其實按這個邏輯來說，確實是可以不用補

但是這個要補，雖然在 PCB 上面看到是同一個回路，不補確實沒什麼問題，但如果你有了解過 Apple 的 buck in / buck out / FB 的電路，就會明白一件事情， VCC 是供電是分區供應到不同的 BUCK0 / BUCK1/BUCK2/BUCK3 ，所以就會有不同的 FB 反饙配線跟 SW 開關時間，那在 VCC 供電區，如果兩個不同的 BUCK 吃同一個（晶片）供電區，你能想到會發生什麼事嗎？

這也就是為什麼，這條回路我必需要給他補上的原因，最後準備好主供電回上

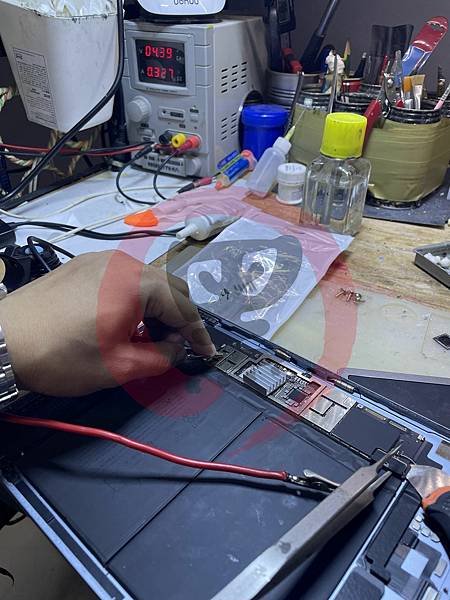

上電測開，確認開機電流正常即可。

裝機，收工也收錢，自己動手，豐衣足食！
