各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZF2 ，這台機子客戶說，有送修過，店家跟他說，換電池可以開機，但是會很熱，所以退修，所以到底是電池的問題，還是主板的問題呢

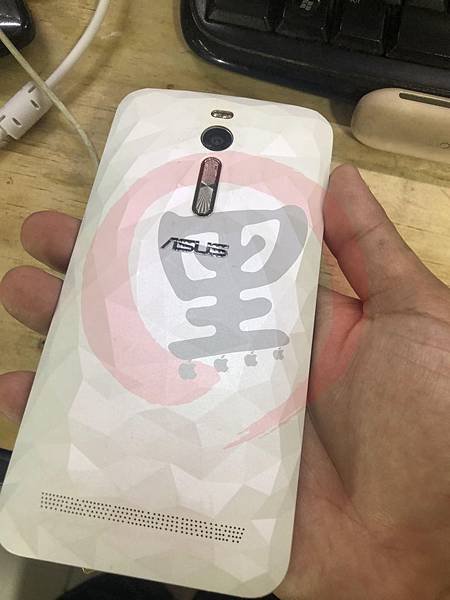

外觀是華碩早期的一慣作風，塑料白～～

上電待機是 800MA 左右的電流，我還蠻懷疑，這個換完電池真的能開機嗎？

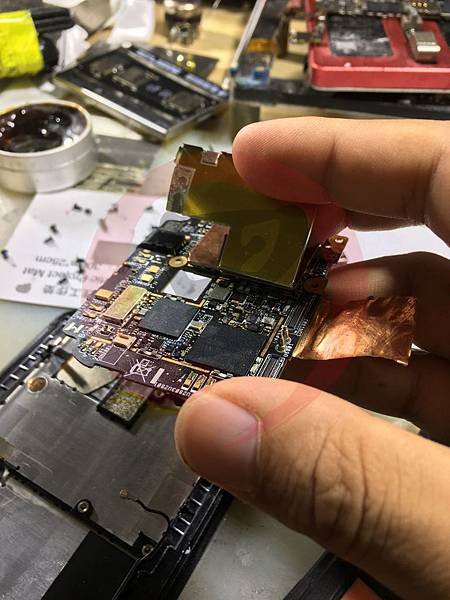

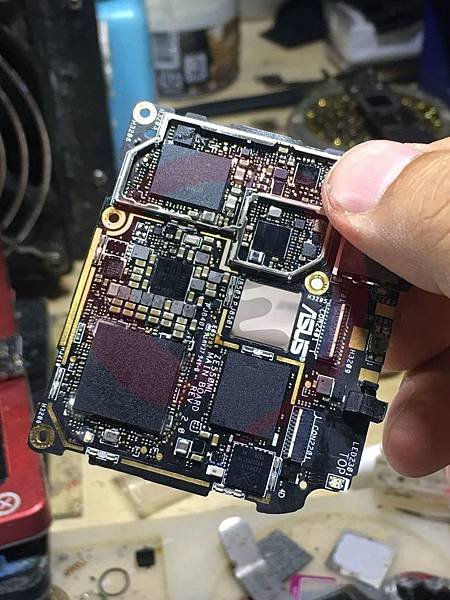

將金屬蔽避板取下後，檢查了一下沒有發現異常的元件，也沒有動修的痕跡

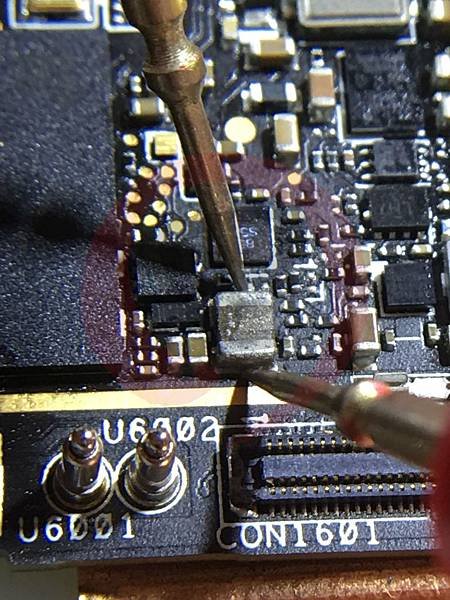

在初步檢測時，發現了一顆飛輪二極體

飛輪配合電感儲能調節，在首測的時候是判定該迴路異常

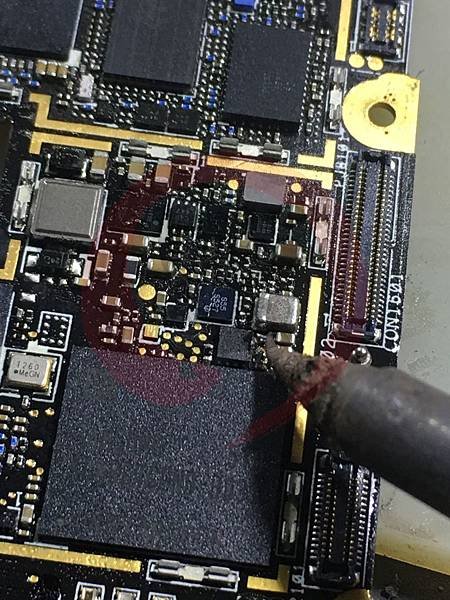

自己動手，豐衣足食～～先斷開二極體兩端

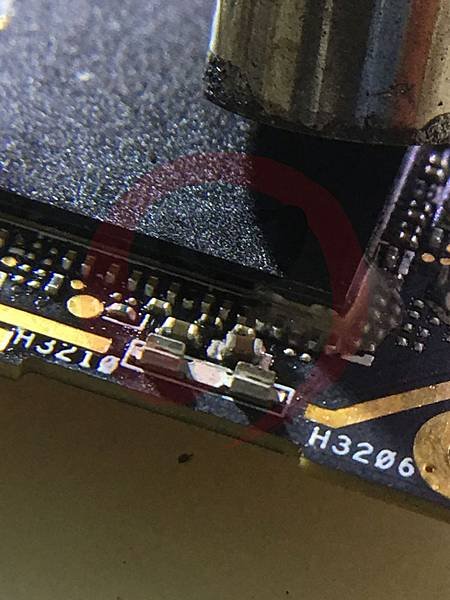

看了底下的焊墊，並沒有燒毀的痕跡，估計不是這裡的問題

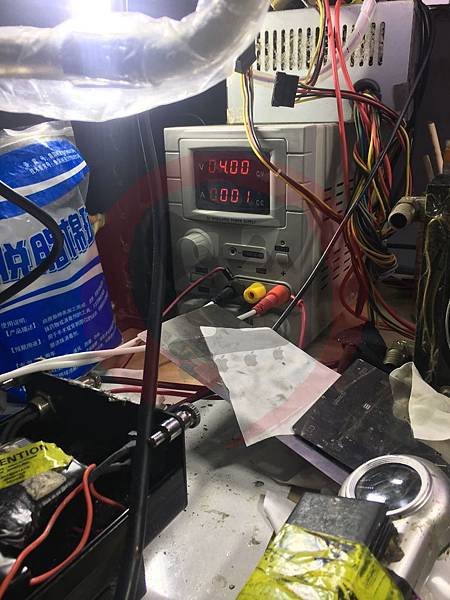

斷開後待機電流為 0MA ，也可以證實是該迴路的異常

斷開迴路後，待機正常，先測後端觸發電流

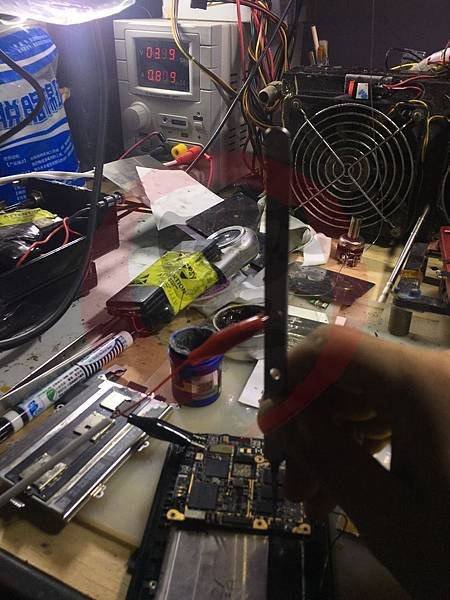

觸發電流是正常的，可達峰值約 1.4A

我從 iPhone 6 的主板上找了一顆 25V 的耐壓電容

補在 ZF2 的迴路上，並且將原先的飛輪二極體裝回

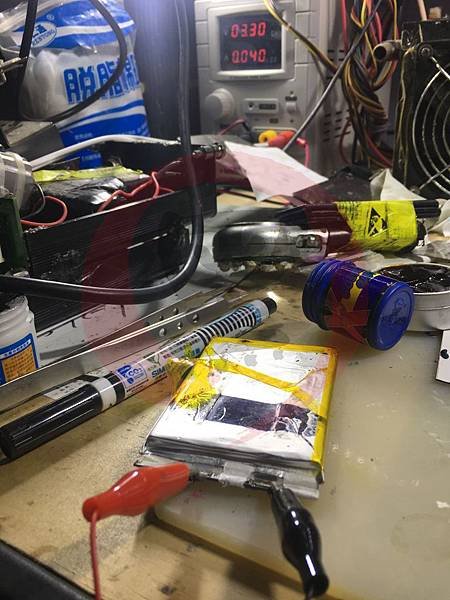

電池因為電流太大，所以過放一段時間，先採用強制上電的方式保命

主板兩端都修復完成後，清理乾靜

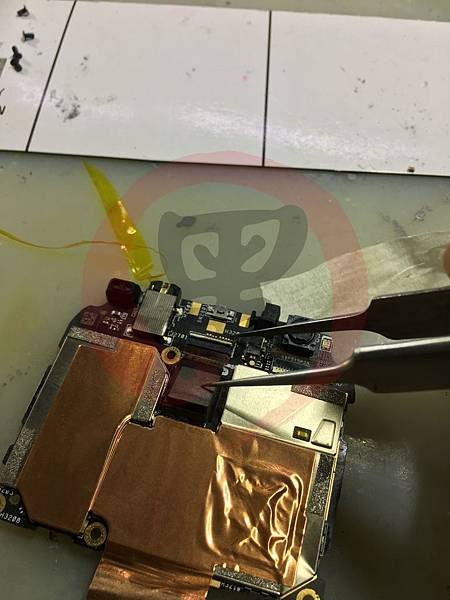

裝回金屬蔽避板

裝上其它零組件

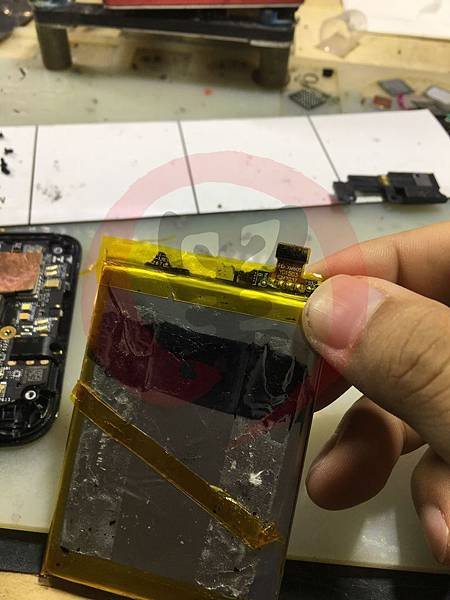

電池充好電，一樣封裝起來

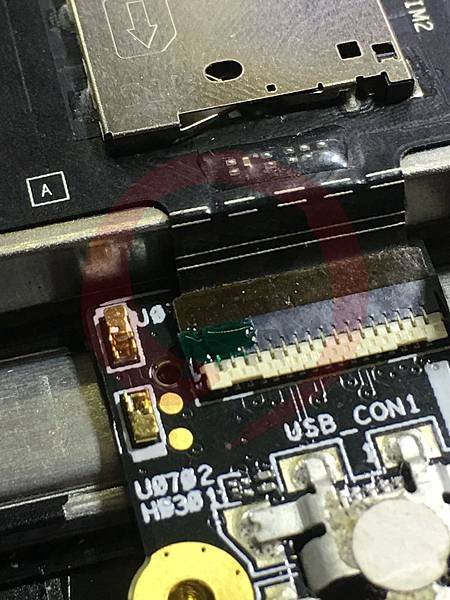

這個尾插有部份痕跡，估計是上一手拆裝時造成的損毀，用一點固化漆穩固起來，避免拉扯斷裂

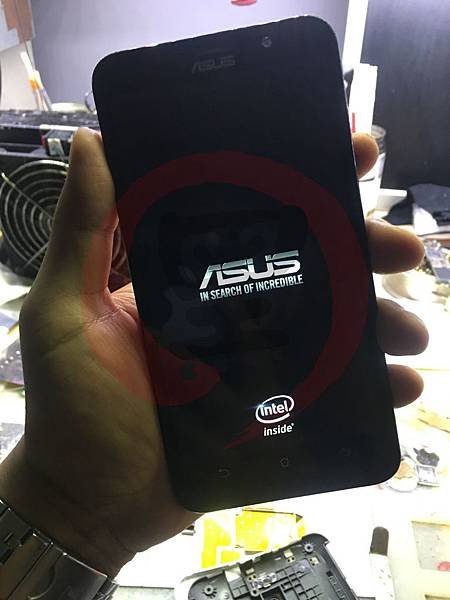

完修～～自己動手，豐衣足食！
