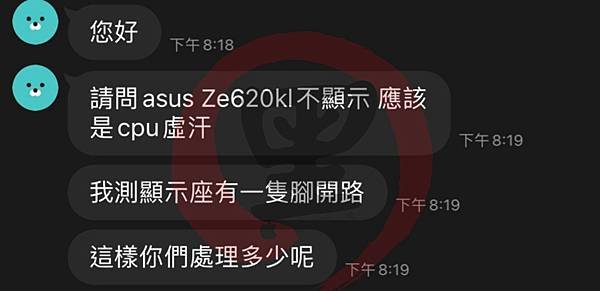

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZE620KL，客戶描述如下，說測到有開路的，懷疑處理器引起的
來了，我也沒查，就直接先動處理器，雖然 ZE620KL 很少碰過處理器的問題，大多都是 EMMC 比較容易壞

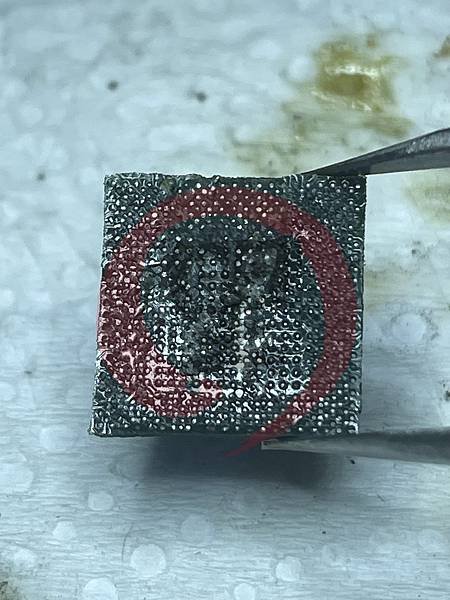

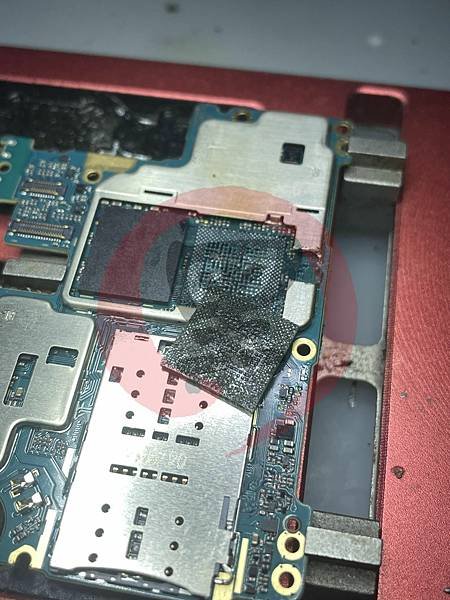

花了一點時間把處理器卸下了

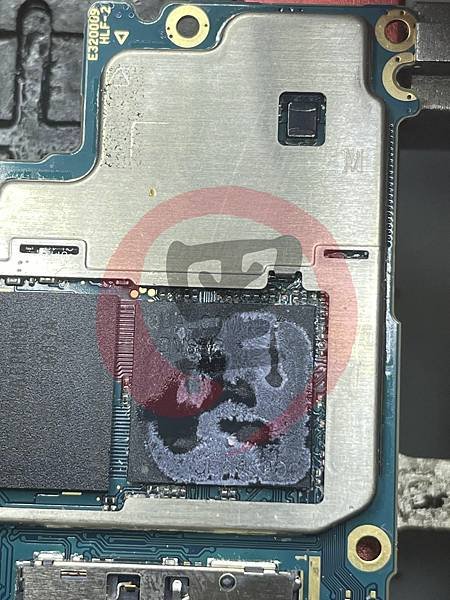

ZE620KL 用的都是跟三星同款式的軟白膠，這種膠拆就很麻煩，而且容易掉點也容易掉絕緣

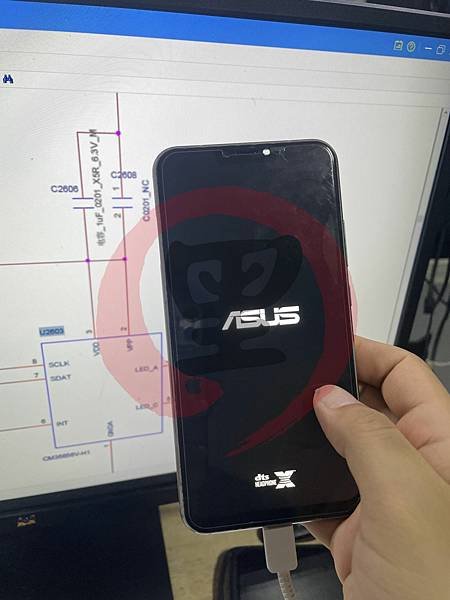

我重新做過處理器後，情況是完全沒有改善，能開機，有聲音，但就是沒有畫面，我測了一下背光，也不是沒背光，那就確定是沒顯示了，我看了一下電路，原則上 MIPI 可以先不查了，剩下的就是 DISPLAY 的正負電壓，我覺得也有可能之前的人測到開路，其實是測到負壓，所以看起來像開路，他有一路 -5.5V 的位置
評估了一下，也測過參數都是正常的，包含差動傳輸的部份，當然訊號我沒有去測它實際的工作，優先考量的絕對是供電

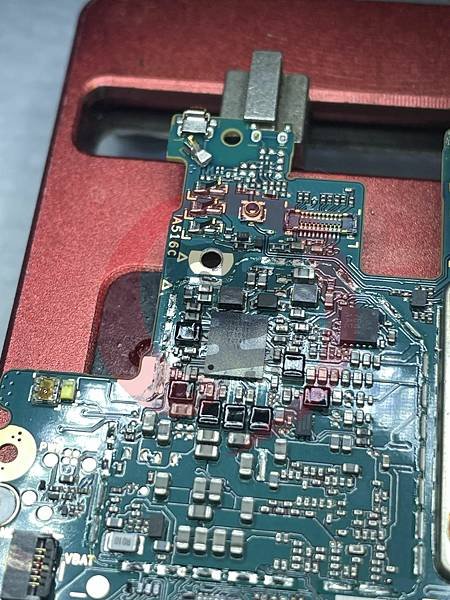

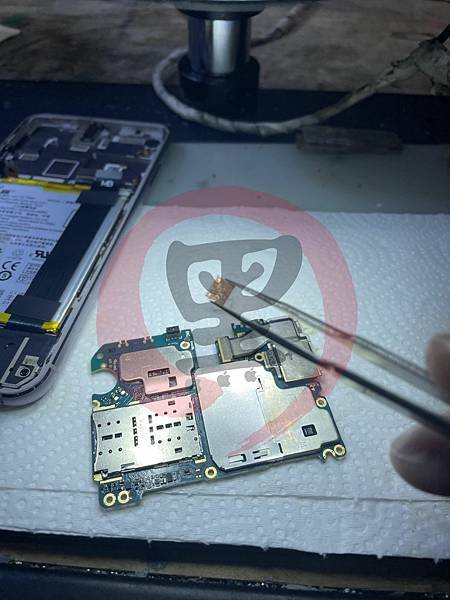

所以先針對 PM660L 004 的供電晶片進行更換

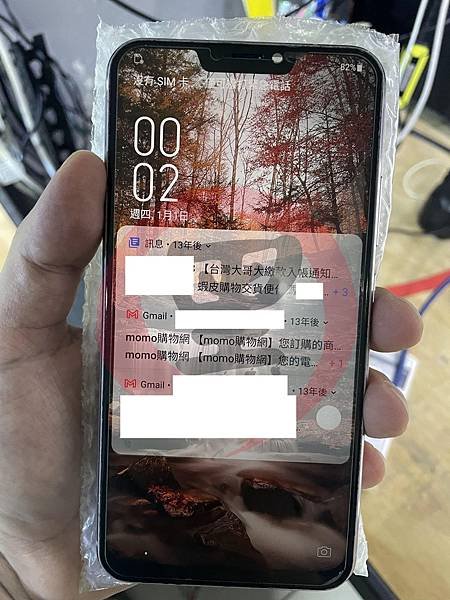

將供電晶片更換過後，就能確實顯示了
整體來說結果還是好的，雖然白做了一顆處理器，錢還是進來了，自己動手，豐衣足食！
