各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 iPhone 11 Pro MAX ,這台不清楚原先故障是什麼,但有點重摔或者被輾過又泡水的感覺




可以見到防潮試紙是淡紅色,搞不好下雨天騎車機,從口袋滑出來的(隨便猜的),送來的時候,就已經是拆開的,它的故障如下




故障就是像這樣子的,完全沒有聲音,而且也會非常的卡頓,這種故障,其實早在 6 系列就出現了,7系列我也有碰過

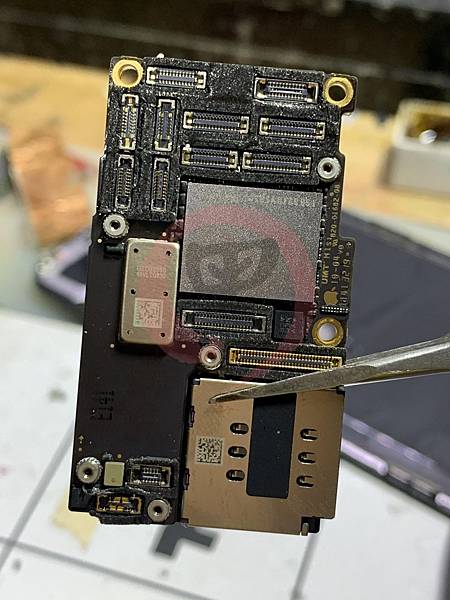

是 UMT 的主板,外觀看起來還蠻完整的,我自己修 iPhone 11 其實沒有多少台,但其實也沒什麼好怕的,就電子學嘛,除非那天手機變電機......我就真的沒辦法了!




先放到加熱平板上,將雙層主機板分開,這台分層器其實不是新迅的 XD 只算半台吧~~是拿以前舊款 A8 的 PPD120 改裝的




沒錢嘛,實在是買不起高檔的設備,從 iPhone 11 系列音頻的部份,上層主機板有(Audio Codec),而下層板有(SPK AMP),比起 iPhone XS 系列來說,少了很多,不知道算好處還是壞處,就跟當年的 iPhone 6 系列觸控晶片原先設計在主機板上,後來到了 6S 觸控晶片做到了面板上了,而目前的 11 系列也是這樣,部份音頻的電路,直接弄上了尾插



先用 898D 將 Audio codec 拆卸,溫度 350 中風口 風速滿檔,底下沒有封膠,夾取或硬翹都可以,距離處理器也不算近,閉者眼晴輕鬆拿下




接者更換一顆新品即可




因為看起來是有摔過的,所以上下層保險起見,重新做過還是比較好的,整乾靜後重新植錫




一般的情況下,是可以上測試模組測試一下是否正常,因為我對自己的排查還蠻有信心(其實是沒錢買),所以就直接上了,回焊上下層時,上風 260 度 無風口 風速最大,下風 170 度




主機板的部份處理好了,接者就是尾插模組了,這個模組不裝還真的不行




原本打算直接更換排線模組,只是取下後才發現,它根本已經裂開了,排線也差不多廢掉了




已經整個彎掉,同時也裂開,當時的手機的撞擊恐怕很大力吧




更換完新的尾插模組後,裝機




完修測試

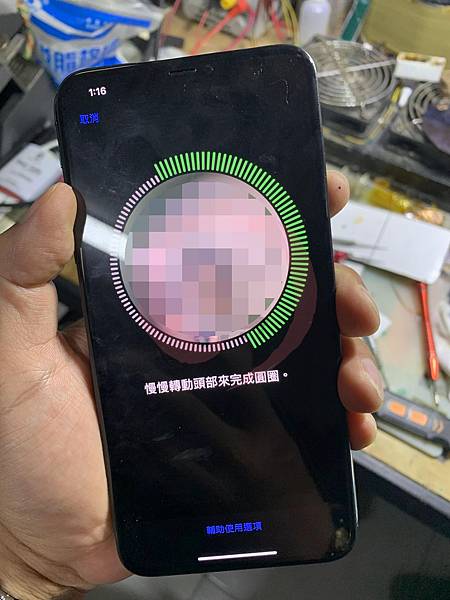

FACE ID 也是正常的,其實關於 Audio codec and Speaker Amplifier 還有幾個細節,就好比說,單板的時候音頻能不能工作,是有聽筒,還是有擴音,擴音會不會反灰?沒有尾插會不會卡?有雙層板沒有尾插,聽筒正常?擴音沒反灰?無聲?等等細節,我這裡就不說了,因為目前還是主流機,細節不能透露,避免維修市場崩盤掉價,想知道,花錢來上課~~



話說有個人很厲害,雖然客戶送修機子他都修不好,但卻可以從馬賽克中找出自己的名子,我想者想者就好笑,是不是走錯行了,反正也修不好,不如轉行吧~~當馬賽克口譯人員,可能賺的比較多,我這 FACE ID 也打了滿滿的馬賽克,你看的出來是誰嗎!?實在蠻搞笑的 佩服 佩服,害我每次上課,都要分享這個修不好的案例,天天講,每一個學員都講,講的我都煩了,但我還是要好好分享,介紹修這些修不好的案例,也看看這些學員內,有沒有能分解馬賽克的高手在(這樣看片很省錢ㄟ)
