各位好，我是台灣黑手，黑手的黑，黑手的手，客戶送修一隻手機，故障如下，先前有修過主機板的聲音故障，後來發現相機異常，也更換過後鏡頭了，並沒有改善該問題

故障如下

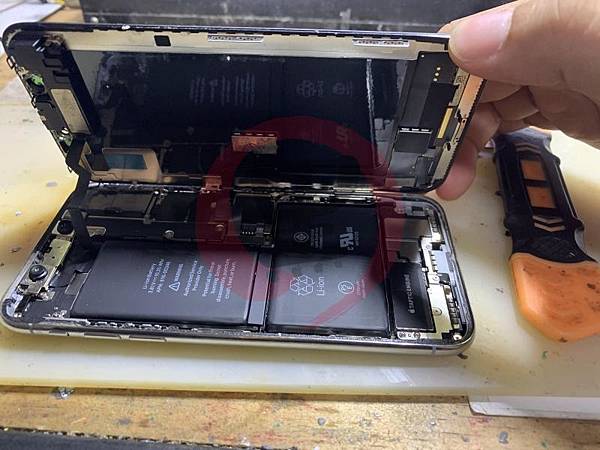

首先拆卸機身，可以看到面板是更換過的，看起來可能是桔瑞的

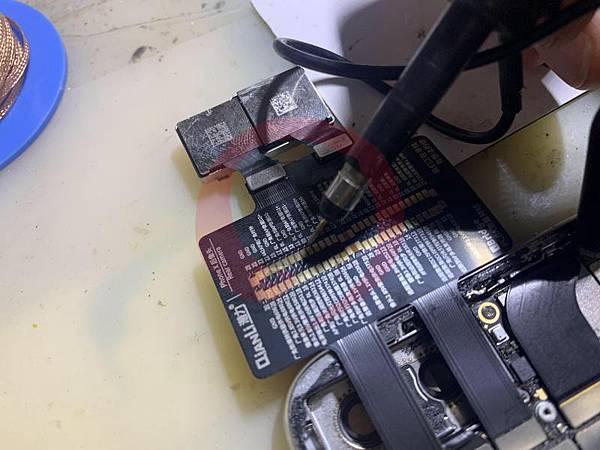

從連接測量在線二極體值，並沒有發現問題，有沒有可能是雙層沒貼合好？可能性其實非常非常低，因為相機的電路，都在上層板

加上他的相機是只有廣角的部份畫面全白，而且是能拍照的那種，並非不能拍照的，人像模式也很正常，第一步已經不考慮主要供電的問題，主要重點會放在 LPDP 的部份，經測量到 R1300 的一顆 Resistor External ，在 LPDP 線路上擔任電流調節，該電阻的測量數值為 1.3kohm 明顯超出精度 1%

而這條供電同時也會輸入在 SOC 的 LPDP 核心模組（應用處理器上）

供電是確認沒有問題的，由 VDD_MAIN 輸入到 PMU 做 BUCK 輸出 BUCK5 自反饋 FB 電壓約 0.8V

經考量後，以電阻變質導致故障可能性較高，該顆外部電阻有封膠，在處理器旁，可以用快拆 500 度方式取下，並且更換精度 1% 的電阻上去

並且將下層重新做過一次，將上下層板結合

最後測量一下 LPDP 傳輸是否正常

更換電流調節的外部電阻後，一切回復正常

普通模式拍照 OK

人像模式拍照 OK　收工～～自己動手，豐衣足食！
