各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的也是子龍任務，是一台 ASUS ZE620KL，故障同樣是卡在開機畫面，跟前一台不一樣，他不能進 Recovery、Fastboot 就只能反覆重新開機

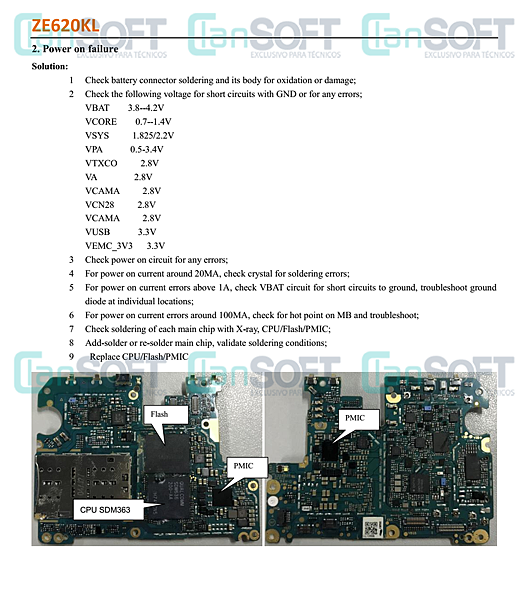

我依原廠電路圖的示標找到幾顆供電管理晶片，應該說高通系列都是這個結構

同樣依電路結構，找到了核心供電並給予測量

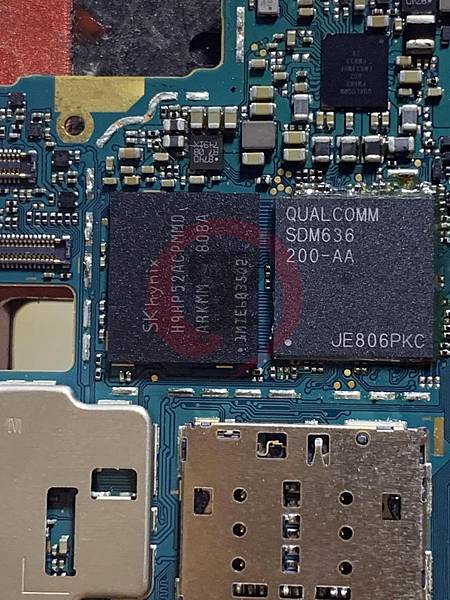

兩顆供電都測試過，並沒有發現供電異常，包含開關式電源都一併測過，最後我找到了這兩顆，一顆為海力士的 eMCP 與 高通的 SDM636（高通新版統一用 SDM 不在採用 MSM）

該晶片為 BGA 254 + LDDR4G + 64G ROM 的 eMCP 結構，底下沒有封膠，溫度可以用 350 度取下

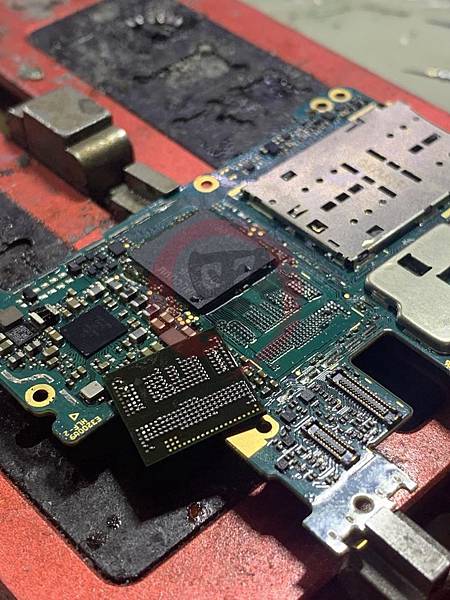

不排除主機板結構導致掉點，所以將 eMCP 取下，並且檢查一下處理器直通硬碟的線路

VCC/VCCQ/CMD/CLK/DATA0/DATA1/DATA2 等等都沒有發現異常，所以將晶片重新植錫回裝了，再將 SMD636 處理器取下，這顆底下有封膠，很黏的那一種，而且很厚

除膠植錫過程不在說明，有需要請參加課程

處理器重新植錫完成，並且回裝於主機板內

看了一下原機硬碟讀取的電流，瞬間達七百多又歸零，不排除這是兩個故障造成的，將硬碟再次取下，底下絕緣重新封過

安裝對位沒毛病，最後一步灌膠，因為我已經確認處理器這一塊弄好了

裝機

用電供測開後，果然是可以進入 FASTBOOT ，最後啟用引導程序，完成 Fastboot oem unlock / Fastboot flash ，再透過第三方燒錄 IMEI

收工～～自己動手，豐衣足食！！子龍任務～～圓滿解鎖！
