各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一隻 RELX 的電子菸，這是一位名為小薇的小朋友拿來的，聽說是某次丟到水裡，然後就掛掉了，電子菸其實我也會修，大概二年前就鑽研過了，已經沒什麼可以在研究的了，但我比較沒接這種案子，因為機子便宜嘛，幾百塊的東西，難不成維修我要收幾十塊嗎～～沒搞頭，所以也沒在搞，所以不用密我要修電子菸了～～

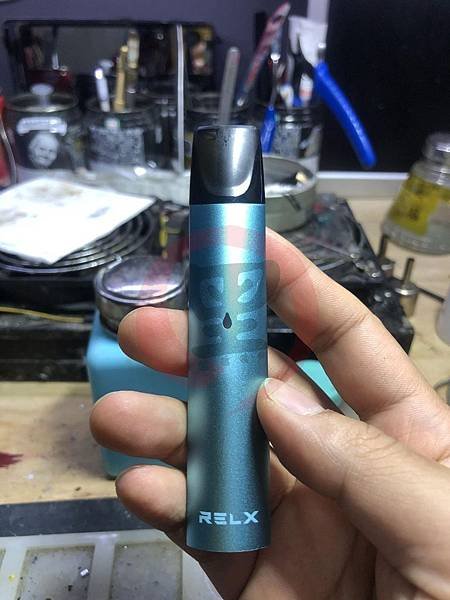

我查了一下這隻應該是 RELX 一代，目前電池還有電，可以吸但不能充電........

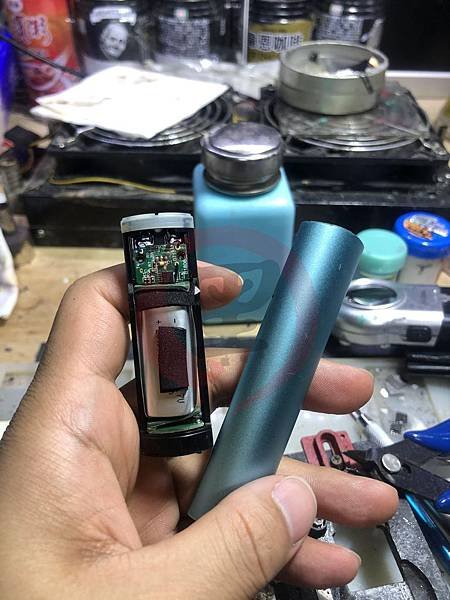

先將機身捅出來，就是那種往死裏捅的概念，從後面桶，個人是使用樛槌




機身構造相較於加熱煙 IQOS 來說，更簡單的，整體電路板的結構，跟 IQOS 來比，實在是不怎樣

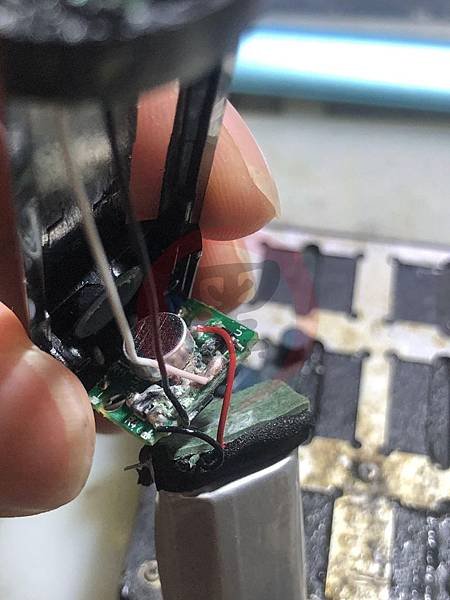

紅黑綠是電池正負極，然後黑白線是充電導線

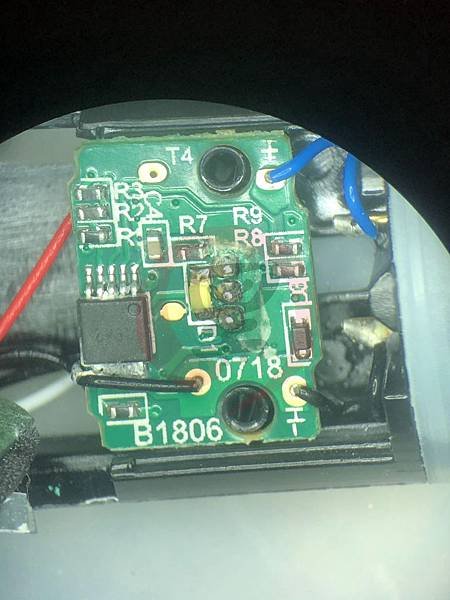

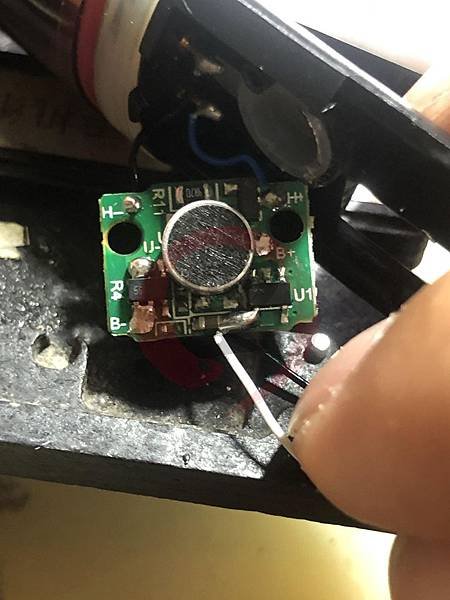

先將電池解焊，使用洗板水清理一下，最後將 R11 更換等值的電阻即可，可以看到二顆晶體的焊接與走線方式，這不是我焊的，是原本就長這樣，所以我才說他跟 IQOS 不是同一個等級的東西

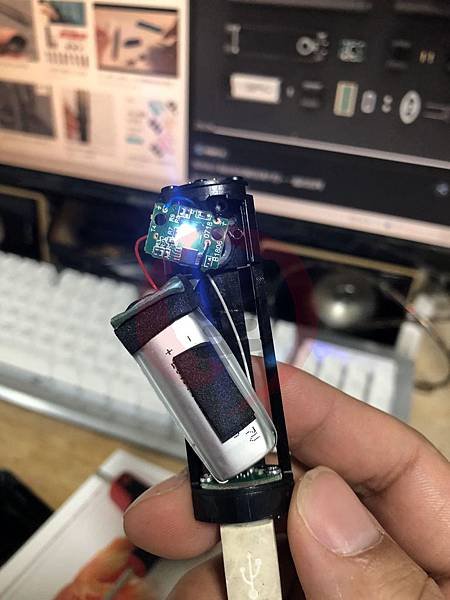

重新將電池回焊，插入充電線亮燈正常了




裝機～～收工～～自己動手，豐衣足食！




※未成年請勿吸煙※
