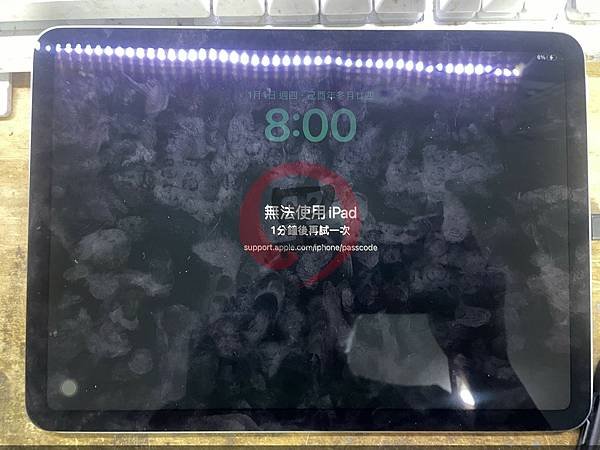

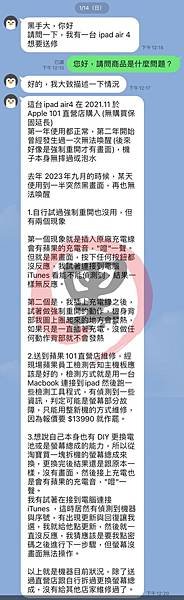

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPad Air4，故障現象如下，客戶描述是突然沒有畫面，但有聲音，也有反應，送修到原廠檢測，得得到的結果是螢幕損壞，客戶最終決定 DIY 更換螢幕，但還是無法修復，針對客戶送回原廠的部份，我有必要補充一下，首先台灣所謂的原廠，其實指的只是一個服務區，先不論前台或後台人員，到底有沒有能力檢查出實際的問題，但蘋果公司的維修走項，只有一條，就是更換整台，所以不論檢查結果是螢幕壞，或者主機板壞，又或者排線裂，還是連接座接觸不良，都只有一個選擇，就是更換整台，因為公司指導的維修方案就只有這一個，所以【過程】其實根本就不重要了，對吧，至於蘋果診斷模式，診斷的只是換跟不換而以，中間根本沒有參考價值。

我收件後，首先是針對背光部份排查，因為如果真的是不顯示，那問題通常比較嚴重，因為顯示電路協議層，幾乎都要直接進處理器的

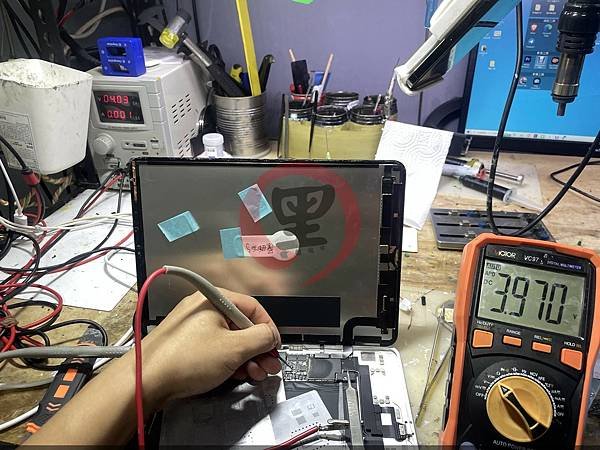

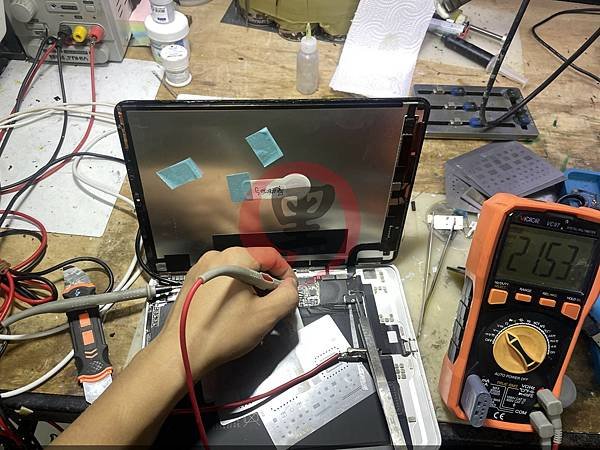

開了鐵蓋後，裝上螢幕開機測量一下待機電路跟升壓電路，測量結果就是待機時 4V（3.970V），觸發開機後升壓，跟待機是一樣的，這的意思就等於說升壓開關，其實是沒工作的

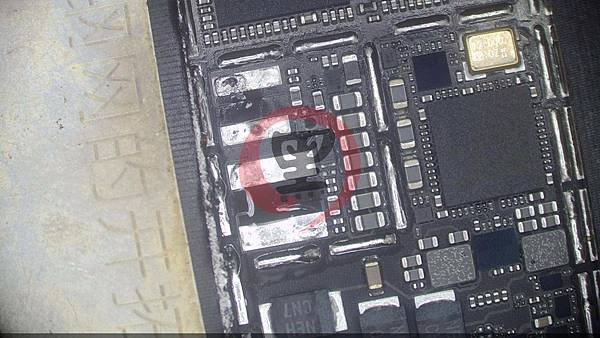

這裡是 LED_OUT 輸出部份，就是指背光燈源輸出端

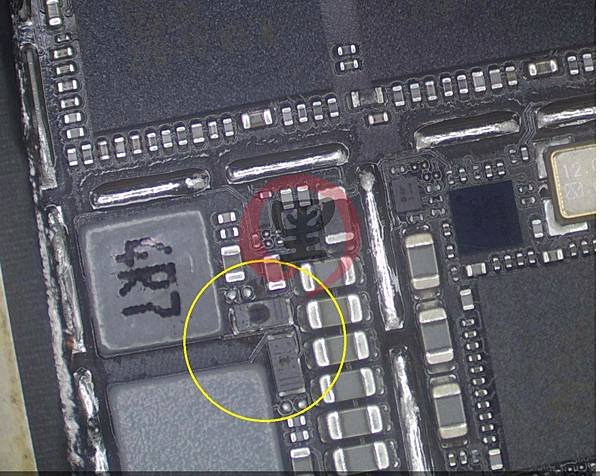

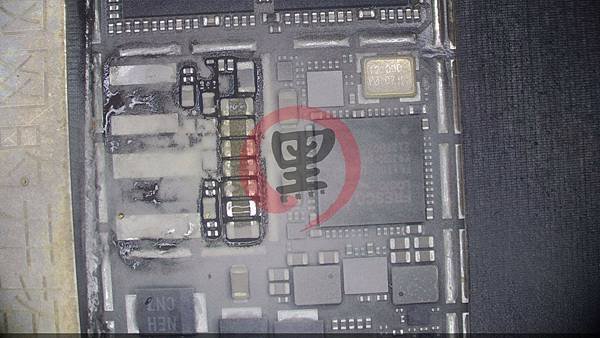

從顯微鏡上可以看到，兩個續流用的二極體，目測就能見到損壞的痕跡

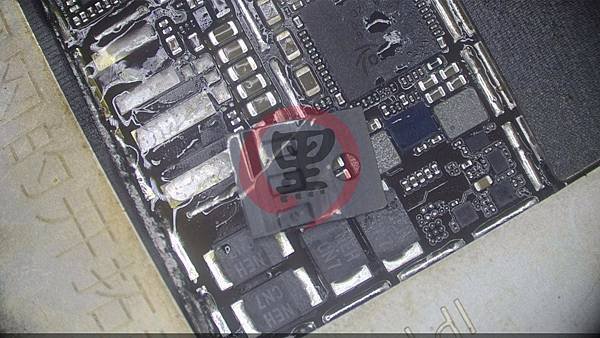

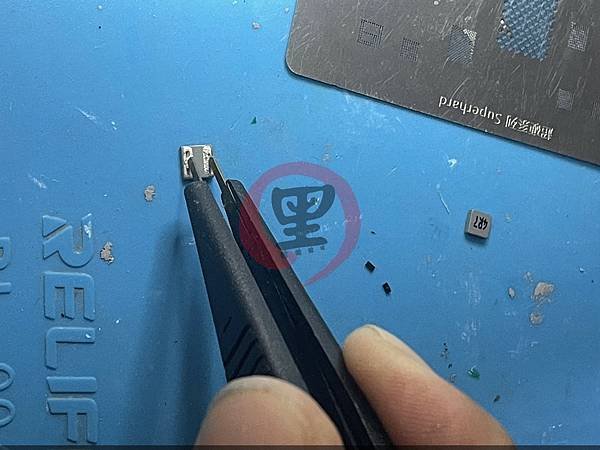

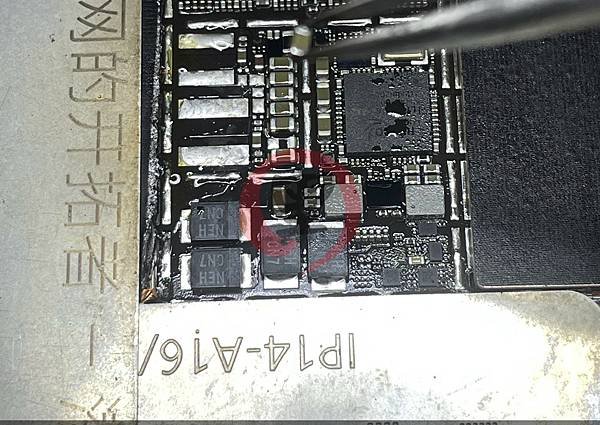

不過此時，並不是要急者拆二極體，而是要將兩顆升壓用的儲能電感拆掉

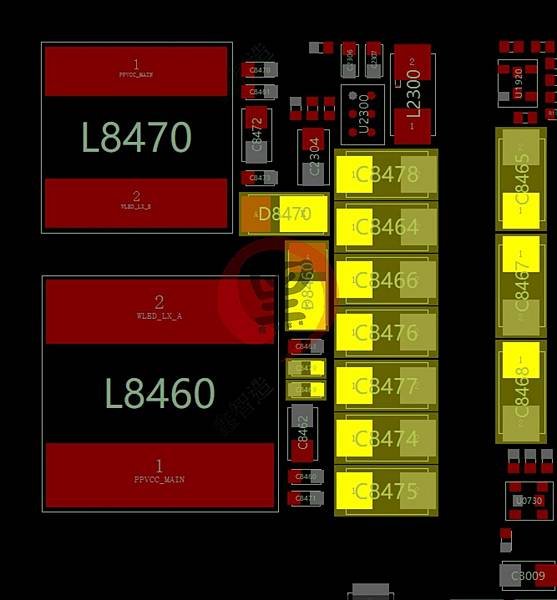

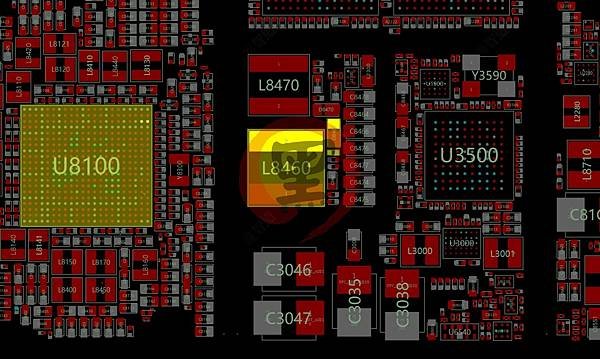

因為升壓電路的晶片，並不是獨立的，而是整顆的主供電，這裡要確保主供電來源是否能正常，就要先將調節跟輸出，兩個做切割、隔離，這樣測量出來的參數才會比較精確

將兩端斷開後，一邊測量兩顆儲能電感的電感量，用的是便宜的 LCR 測量，雖然沒有很精確，但也足夠的，因為這設備並不貴，但如果要很精確的話，還得用上示波器

測量結果就是，有一顆的電感量異常，一顆正常，所以在針對異常的那一路，將兩顆二極體拆掉，並且測量再線值，也是偏低

利用偏低的特性，給出相對應的待機電壓，針對趨近於零的元件做拆除

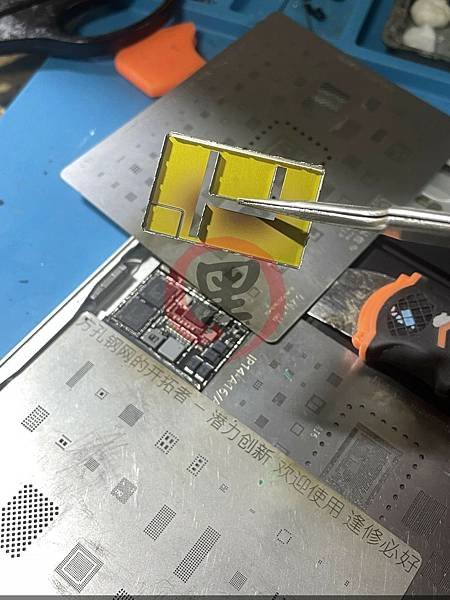

解決回路上的問題後，就要開始補件了，這裡值得高興的，就是主供電沒有故障，也算是好事，因為那顆晶片很貴

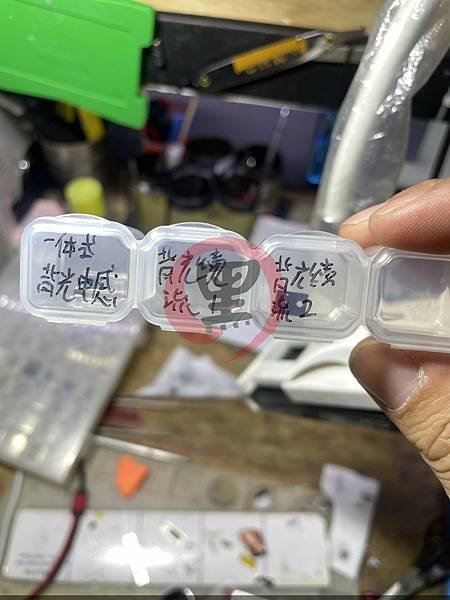

這裡總共要換的有，兩顆續流用的二極體，一顆升壓用電感，還有輸出端抑制漣波電壓的電容

更換後，重新上電，待機電路維持不變為 4V ，接者在觸發（必須在 I2C_SDA/SCL 協議有效時），可以測到約 22V 的電壓，代表升壓完成

還好前面沒有畫面時，客戶沒有一直點擊螢幕，否則很有可能會因密碼錯誤多次，造成鎖機，那就無法保留數據了，完美修復，自己動手，豐衣足食！
