各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台二修的 iPad Pro 9.7 多處故障,客戶告知說無法充電,自行更換電池後故障沒有改善,在更換尾插時造成多處斷裂

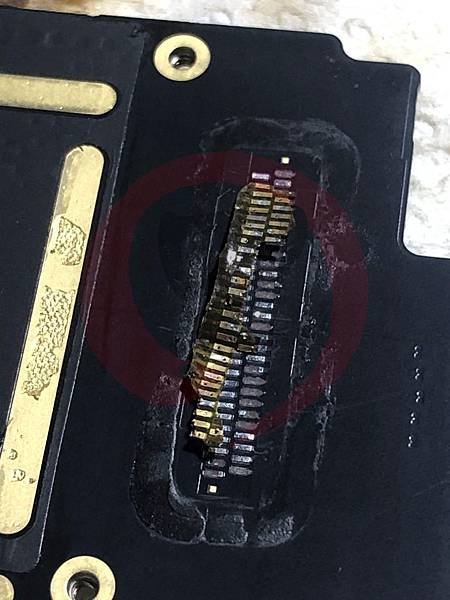

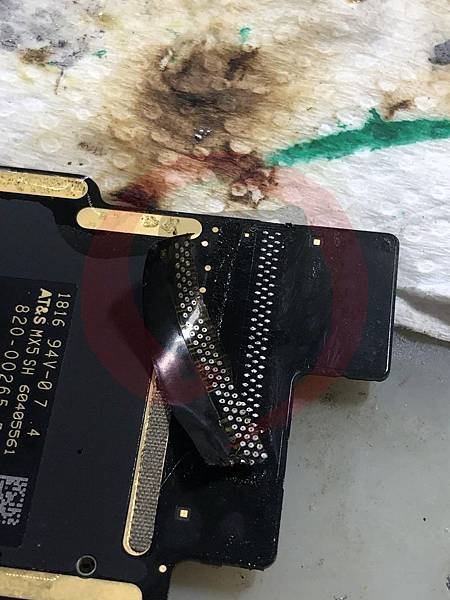

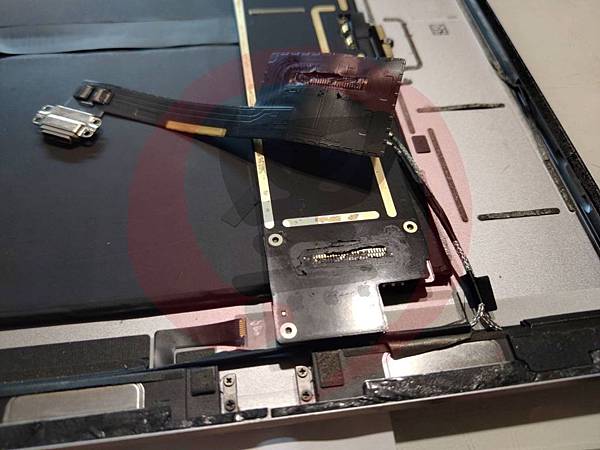

可以看到尾插被扯了下來




這個看的出來,應該會掉不少點




上面的天線排線是直接斷掉

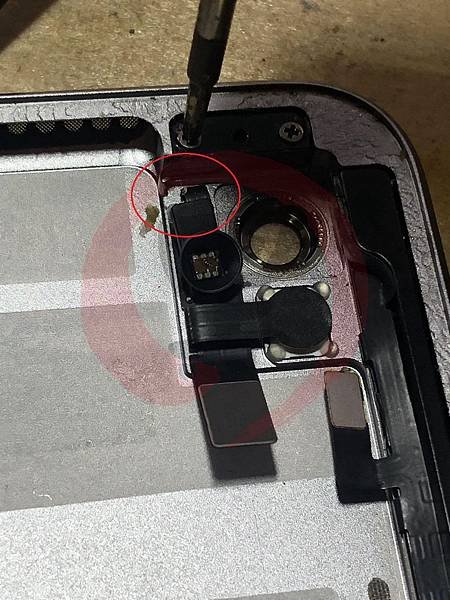

開關排線也斷裂了

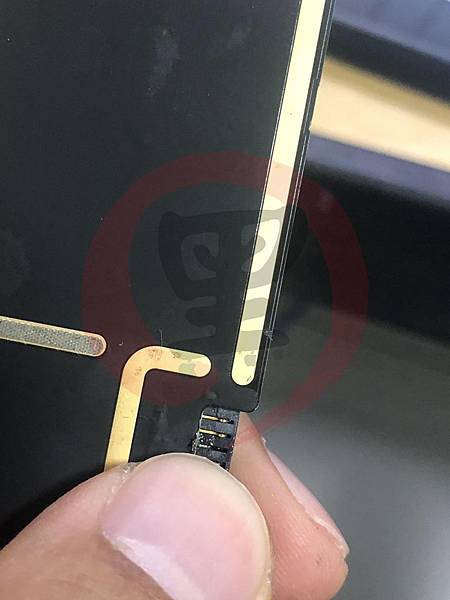

電池座的引腳也斷了一根

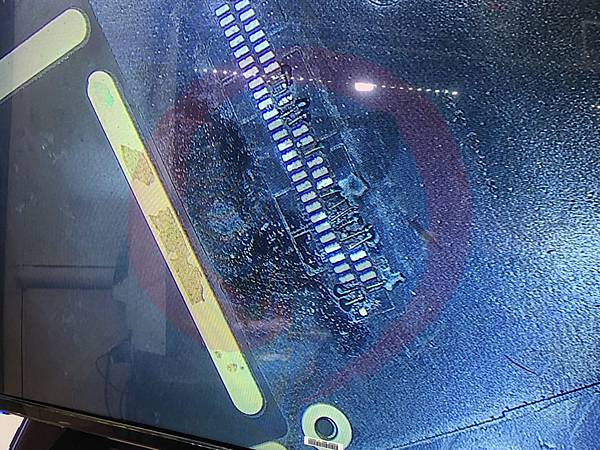

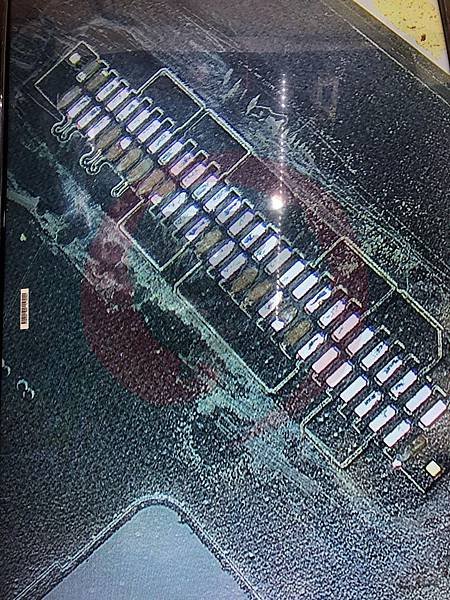

將爛掉的排線取下後,先拖錫保持平整,並且將快掉的點都一併切斷




底下總共飛了十四條,雖然有幾條都是重覆的,特別是接地端,充電的地方有幾個要注意,雖然只要接上一條地線就可以,但充電時電流可達 2000-3000ma 會達到一定的發熱量,必需靠最大面積的地去做散熱,這就跟 QFN IC 中間的大面積接地一樣概念

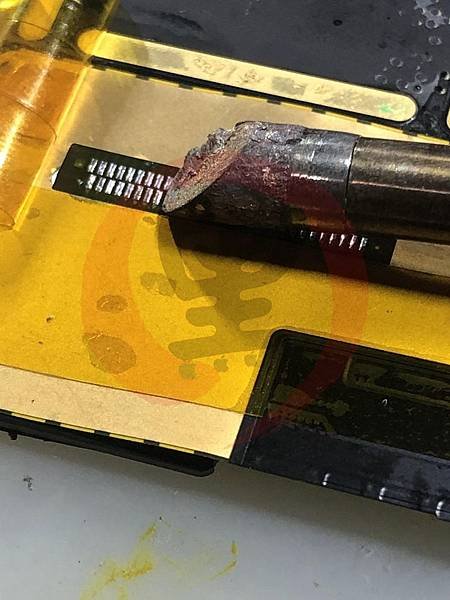

飛線是我在上課時接上去的,剛好那堂在教飛線,就順手飛了一下,最後用大馬碲將排線焊回去




這台有一個很有趣的地方,我接上尾插後外部進電 5V 正常,管壓降 4.2V 輸出正常,自舉電路 BOOST  7-8V 也正常,儲能輸出四路電壓、電流正常,但是平板上完全沒有在充電 0MA

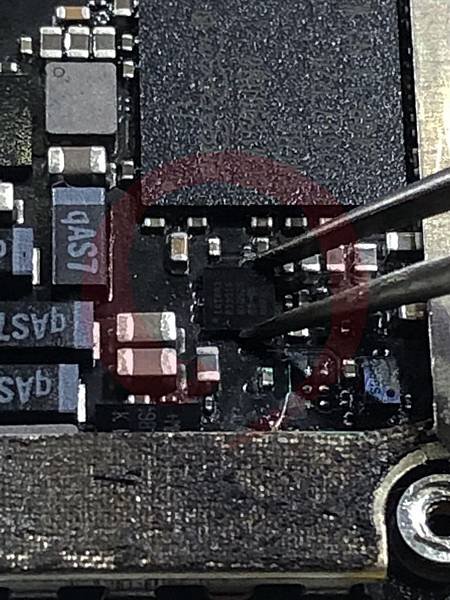

我在將 MOS 管取下後,這時因G極沒有偏壓,所以我先短接,但是還是沒有電流(因為沒有電路圖,我就直接口述了)

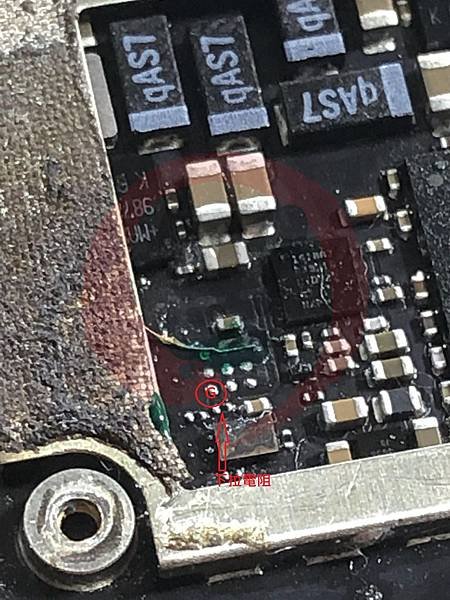

我在測量G極與下拉電阻正常,D、S 也是正常的,可是在 D、S 居然完全測不到電壓 0V,打二極體值是有的,我一度覺得奇怪時,測量 MOS 管到 B+ 的位置,居然是開路的?所以我決定,先將 D-S 串聯起來,並且向外拉

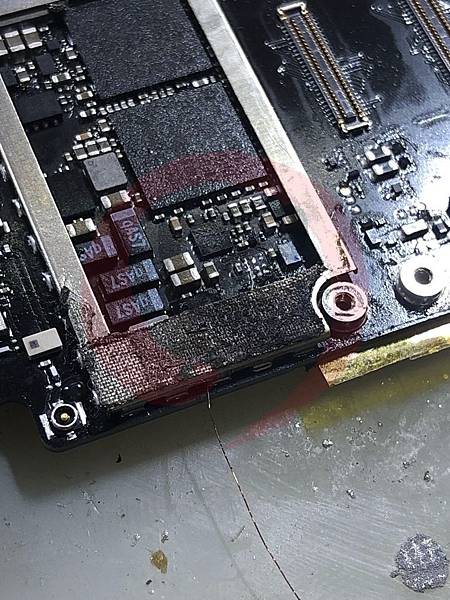

直接走鐵架的下方

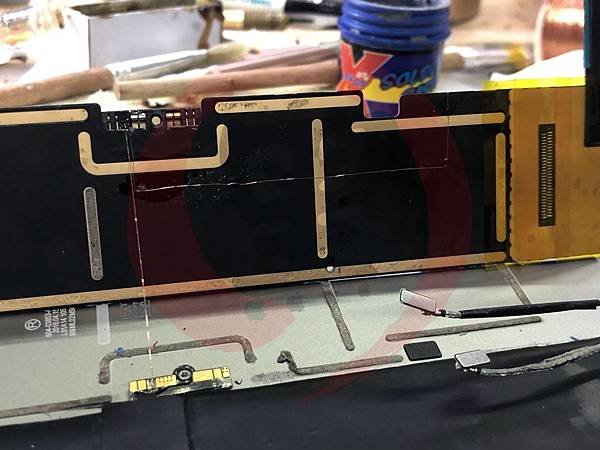

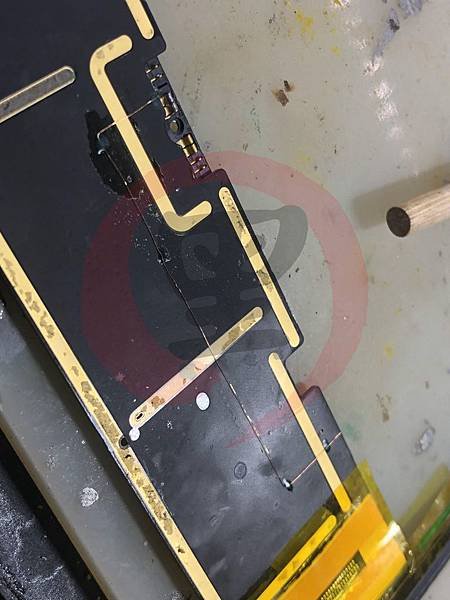

用 0.10MM 走主機板背面,接到 B+ 的引腳上

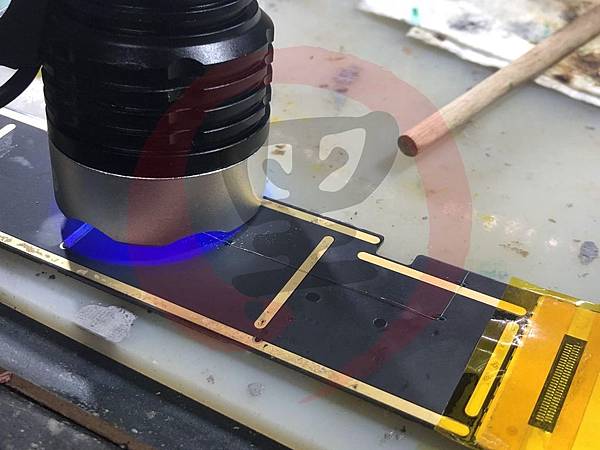

用綠漆固定了幾處

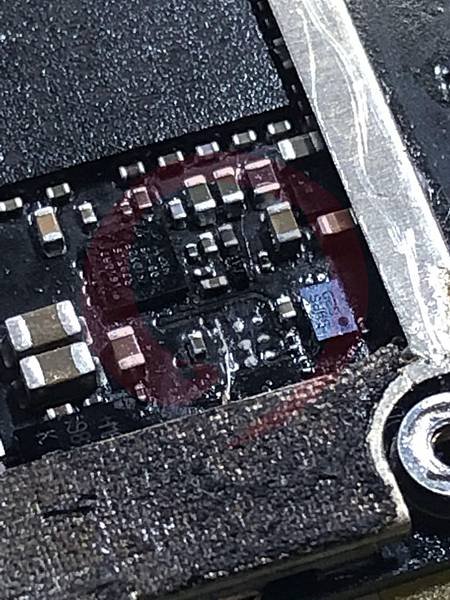

電晶體的位置同樣固定起來




原先沒有漏電,當把線路接上後,發現主板有漏電的現象,大約 300MA 左右




經測量為 1610A3 的 USB IC 造成漏電

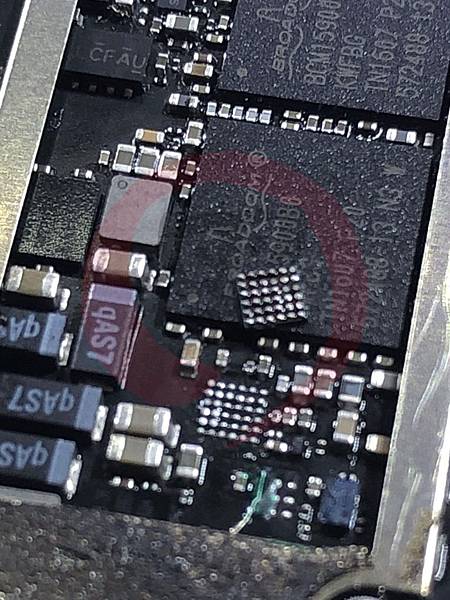

將晶片取下,用相同規格 6S 料件板上的 IC 替換

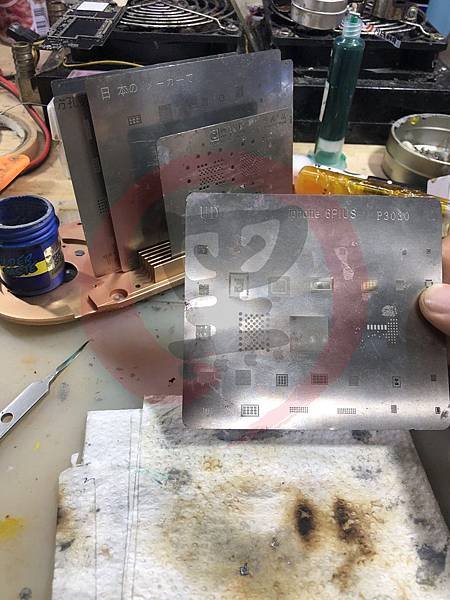

更換晶片植錫

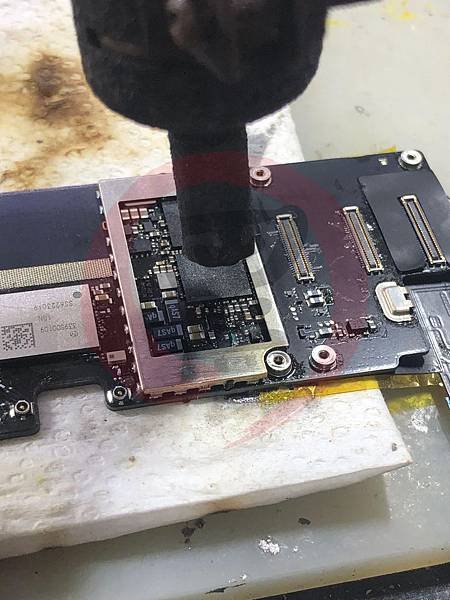

晶片回焊

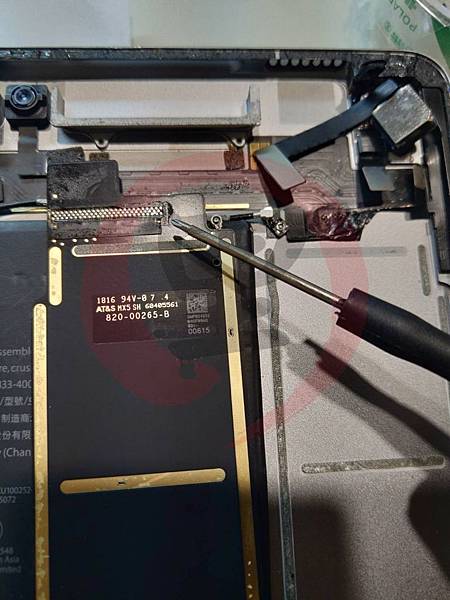

順便將上排斷裂的排線殘渣一併取下




電池座的 SWI 電量計也是斷線的,這個會導致電量亂跳,二分鐘左右重啟一次,直接把 SWI 引到電池上

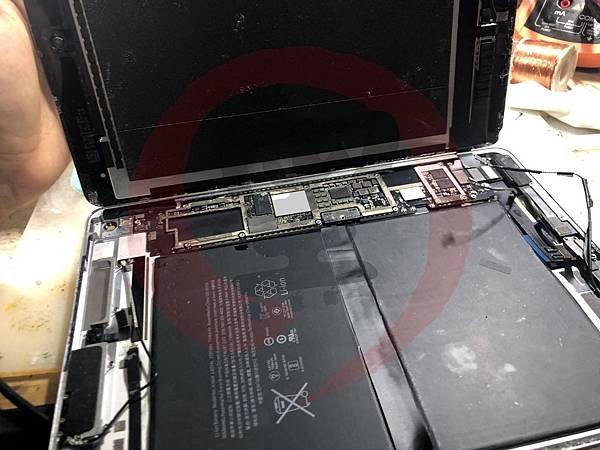

來裝機測試一下

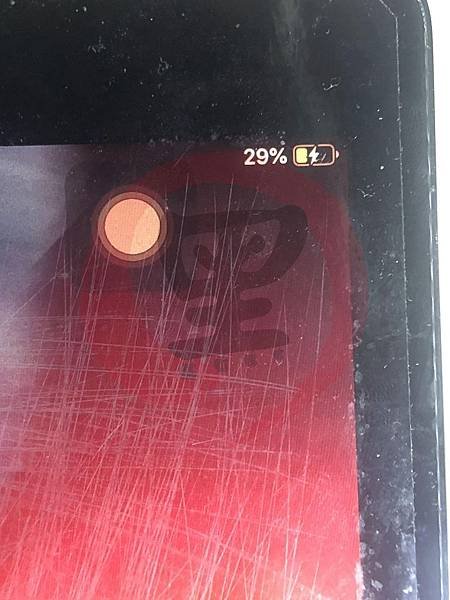

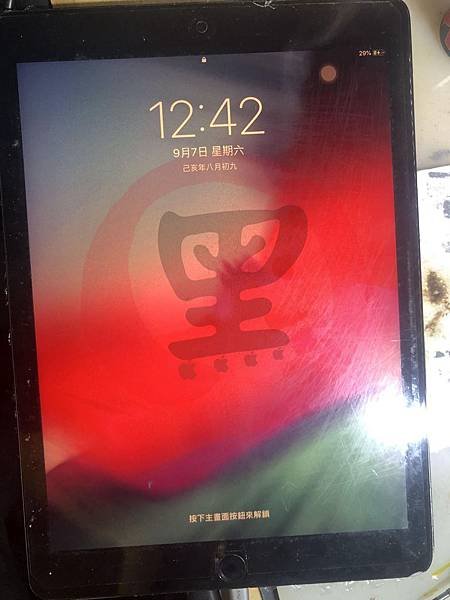

開機後可連機,可充電

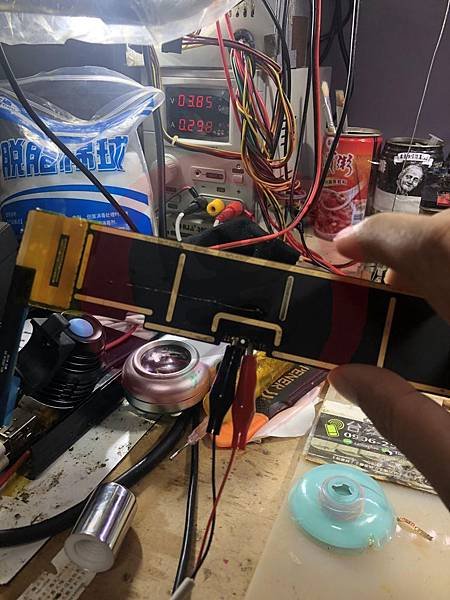

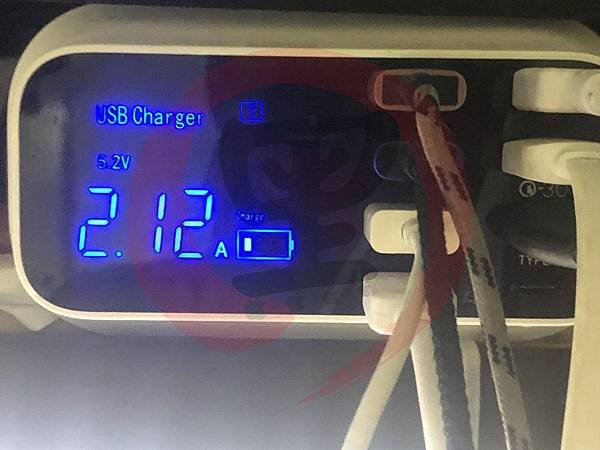

充電電流有 2A 多




故障時間是在 9/7 號,不過還沒修完吶,上排還沒弄,下一集在寫吧~~~~

理論邏輯都很重要~~~
