各位好，我是台灣黑手，黑手的黑，黑手的手，該台的故障為聽筒無聲
這次拿到一台 iPhone 7Plus 依同行說法，好像說聽不到聲音，雖然拆過，但還是有點黏，先上加熱台預熱一下

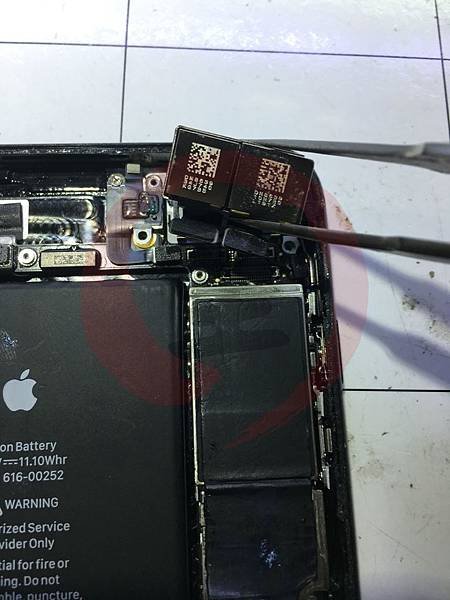

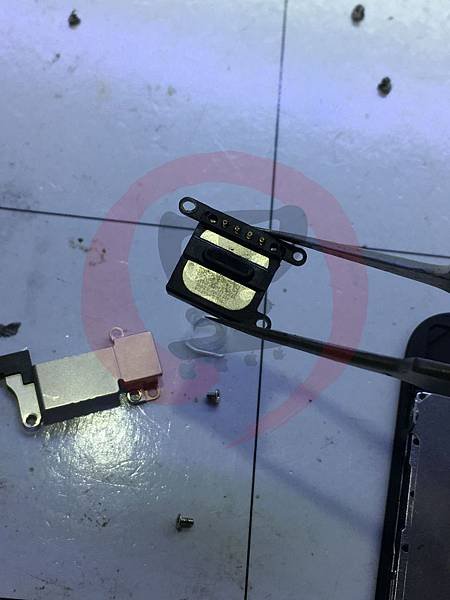

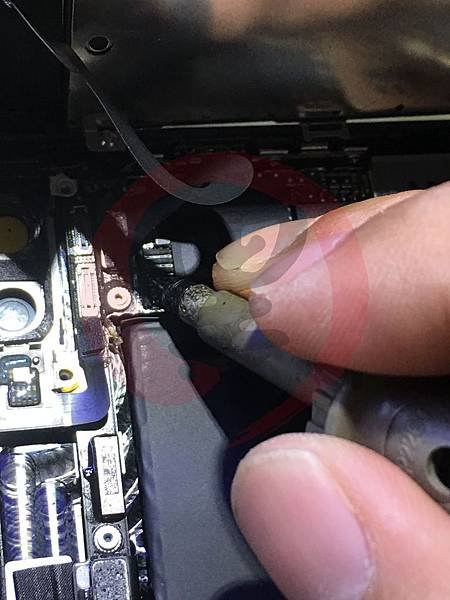

拆機部份我就不拍了，首先將聽筒取下

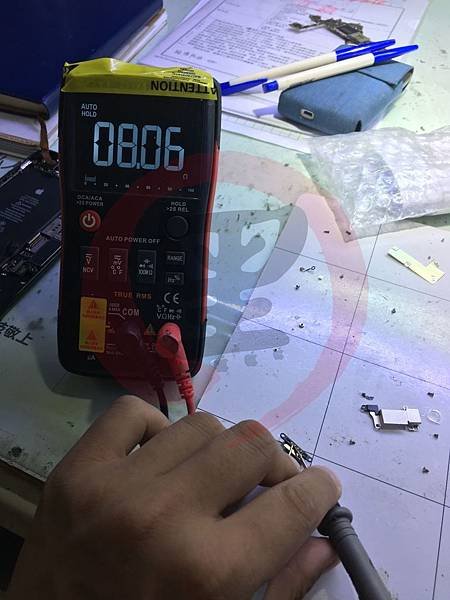

先確認一下歐姆值是否正常，大約落在 8ohm 判定正常

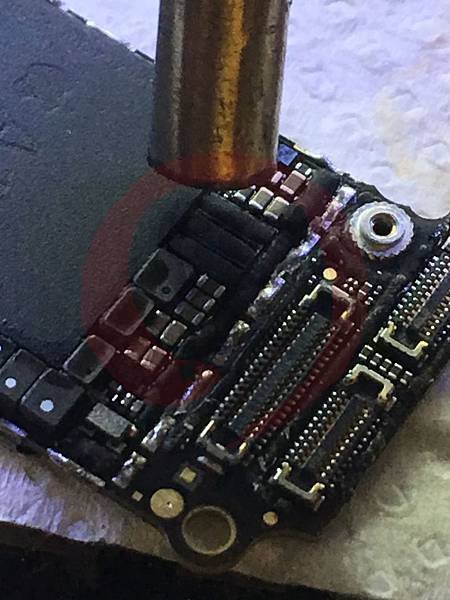

接者將金屬蔽避板取下，並且針對 RCVR 的部份做測量
這個有兩種可能性，首先是晶片內斷路，其二是底下掉點，但我有測過二極體值，對內阻是有反應的，所以還是判定晶片 NG

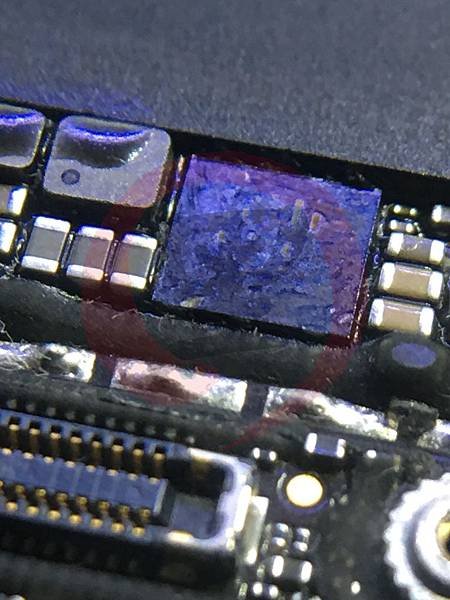

在除膠後，更換良品晶片，並且封上黑膠固定

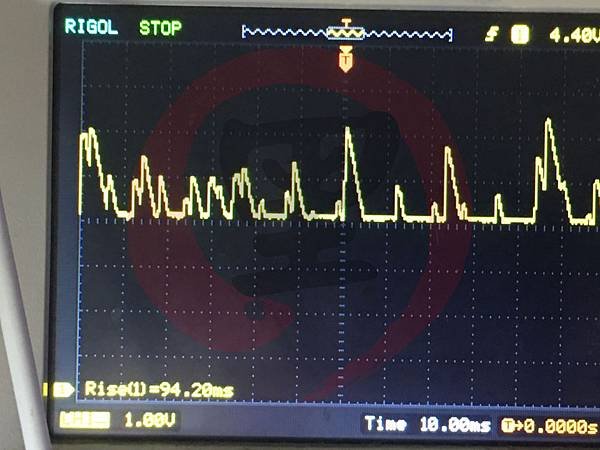

在測量一次升壓的部份
可以明顯測到峰值約 7-8V 左右的電壓為正常

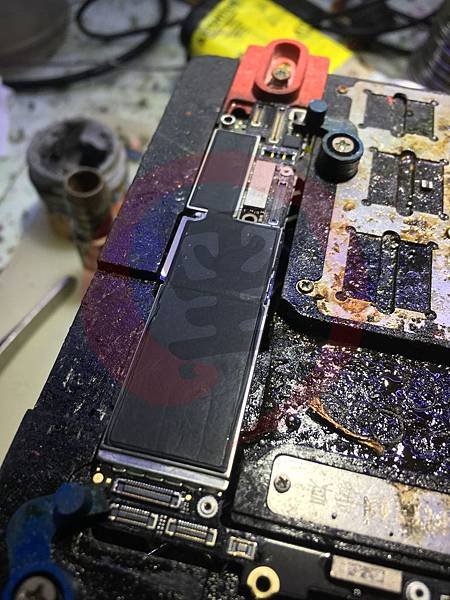

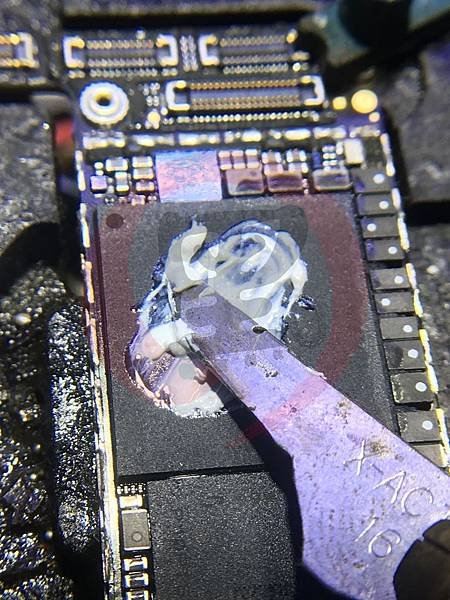

最後在將 AP 塗上散熱膏，避免金屬蔽避板回焊後，無法順利導熱

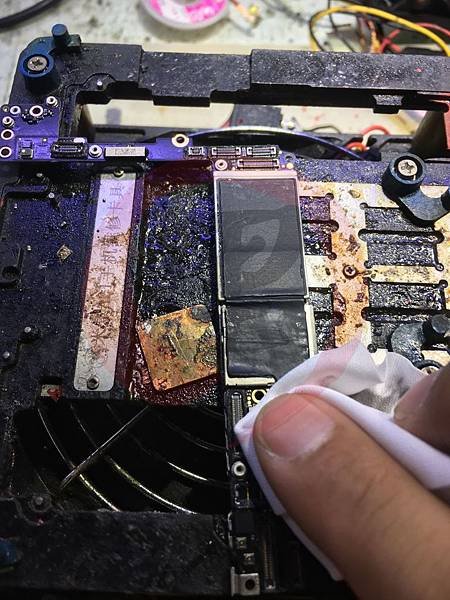

金屬蔽避板回焊，並且將外清洗乾靜
裝機測試
完修操作影片
