這台 iPhone X 也是一個插曲了，買回來的設備，碰巧壞了（根本就是壞的），只好連人帶雞，一起回老家跟朋友借設備～～

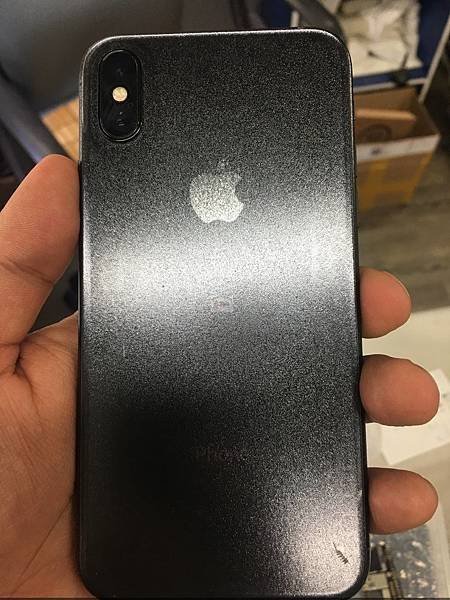

這台 iPhone X 客戶說用到一半就突然不開機，在拆機後，上電確實有大電流的反應，完全沒動修的痕跡，因為客戶說內部有重要資料，送原廠肯定不行

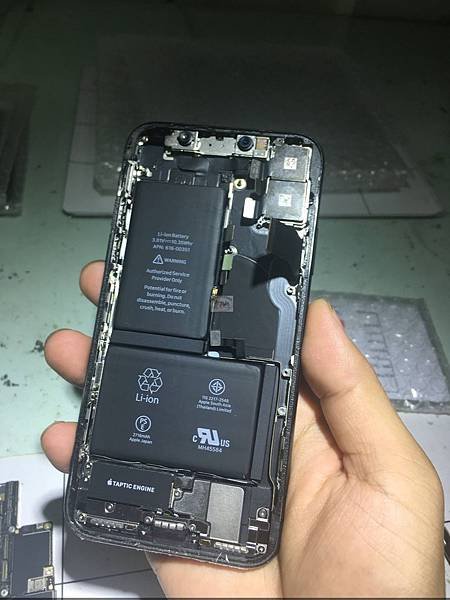

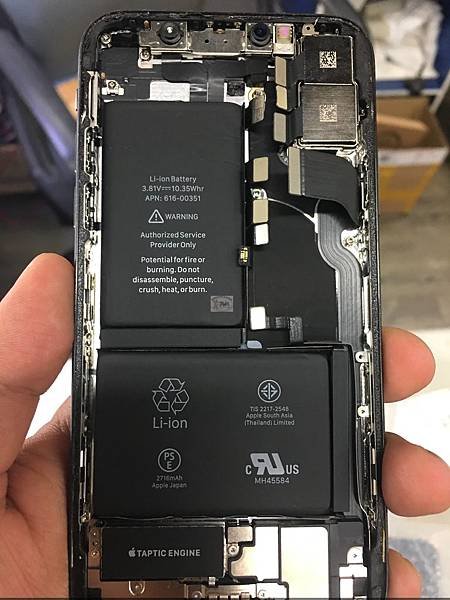

拆機後可以看到 iPhone X 的雙層雙面板設計，在透過中框結合起來

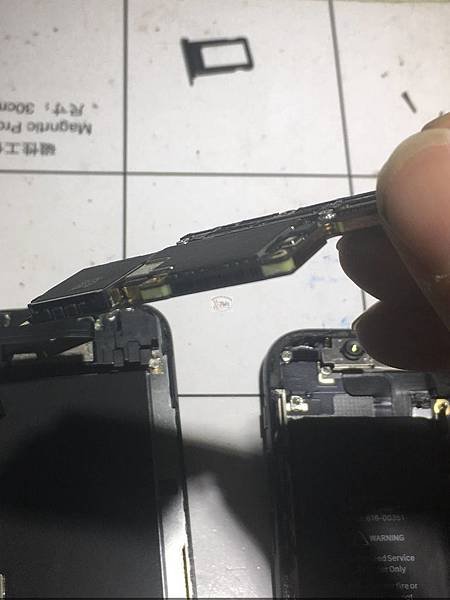

中框還蠻厚的，我覺得以後會慢慢縮減中框的大小，以達到最大限度的使用

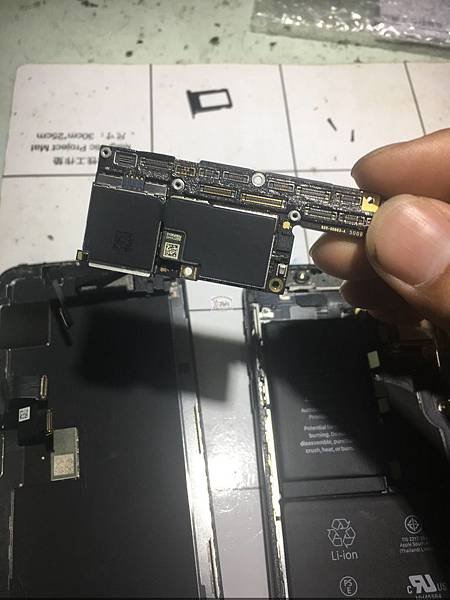

花了一點時間將主機板卸下，也能看到內部架構

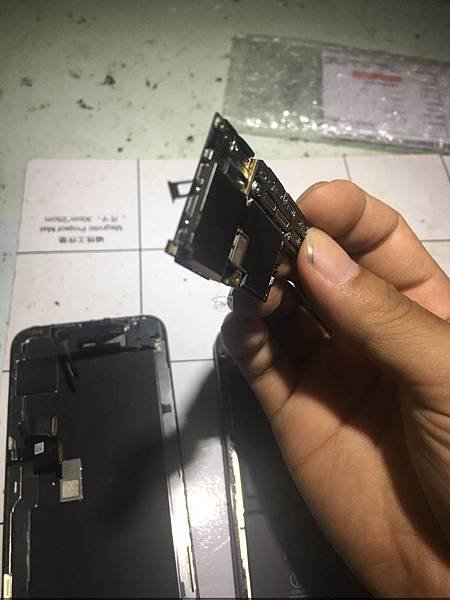

接者用上分層加熱平台，讓 iPhone X 中框加熱後，有利於邏輯與射頻主板分層

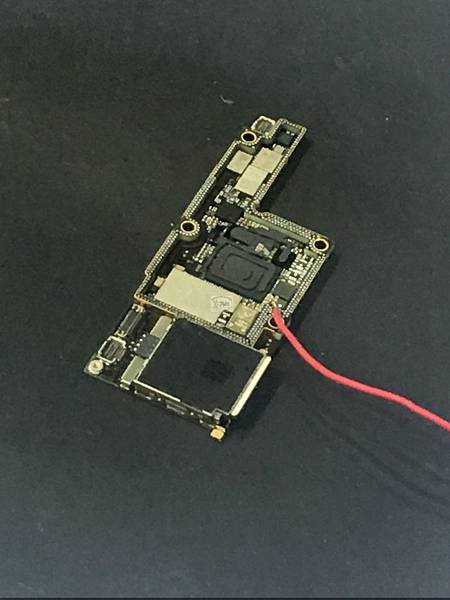

分層後來排查邏輯 VDD 與 射頻 VDD 的供電線，誰有異常，經排查結果，在射頻的 VDD 供電線路上出現了大電流的反應，從中框上飛出一條線

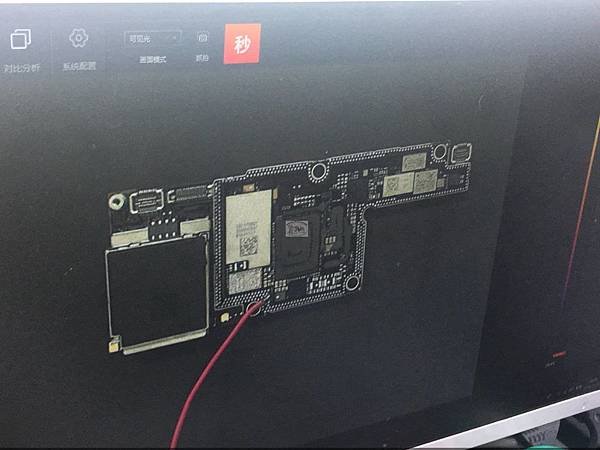

單點強制上電，並且限流於安全植，在使用熱顯像儀判定發熱點

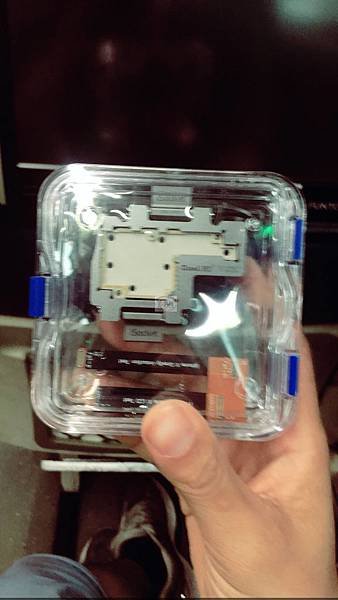

大電流排除後，在使用免回焊的測試平台，這台就要近七千多塊～～目前沒有廠商贊助，只能自己買，操作過程我就不拍了

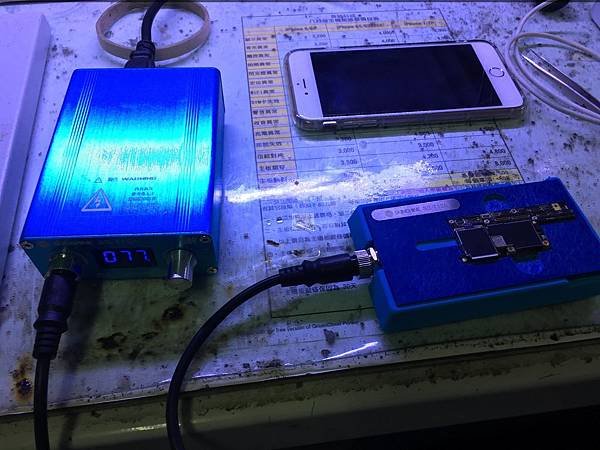

因為目前 iPhone X 也算是主流維修機，維修記錄我也不方便發太多，大概走跟流程而以，上測試架後測開機，確認沒有異常

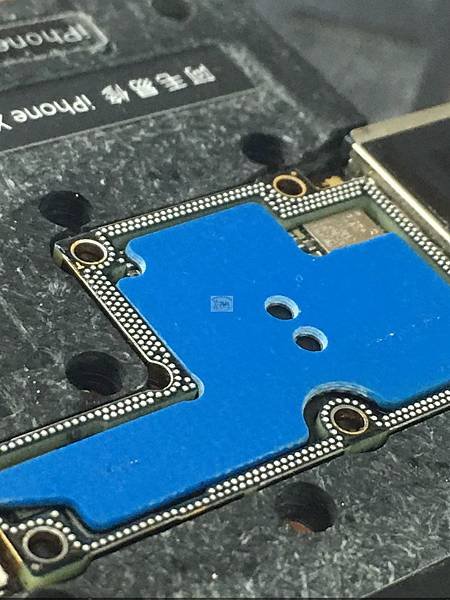

最後在將中框植好錫球，並讓邏輯與射頻兩片主板回焊

準備裝機

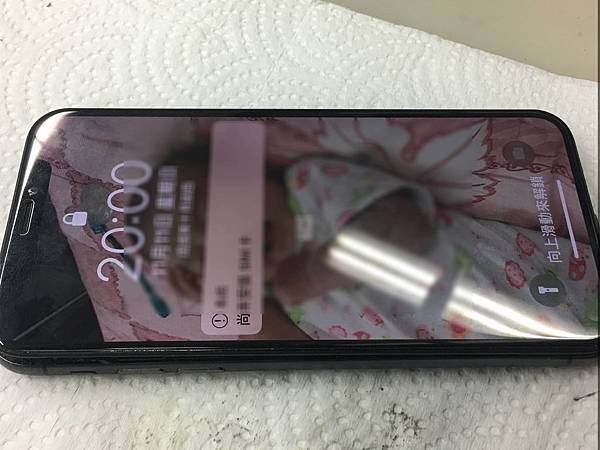

裝機測開，電流達峰值正常～～收工！
