各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台，蘋果的 iPhone 11 ，客戶描述如下，說按鍵都不能使用，且會自動重啟，這個問題，在件還沒來的時候，我就幾乎確定是中層虛焊所引起的，因為 iPhone 11 的觸發是在下層板，而且還有很多功能也是在下層板，所以同時引起這幾個故障，基本上我可以確認是中層導致的

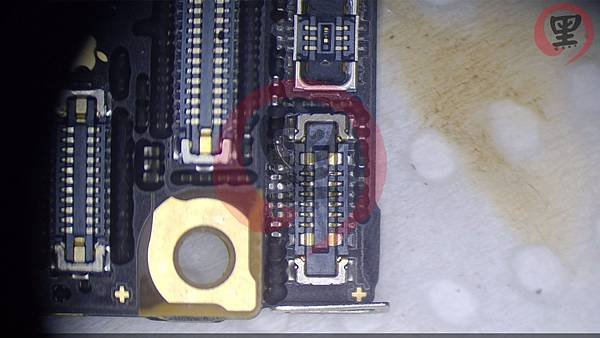

不過收到件後，原本打算直接先分層，後來沒分，因為我在檢測時，發現指南針是正常的，所以臨時改變分層的決定，將按鍵旁的泡棉軟膠給撕掉，一撕掉就發現，有些元件掉了，有些是斷了

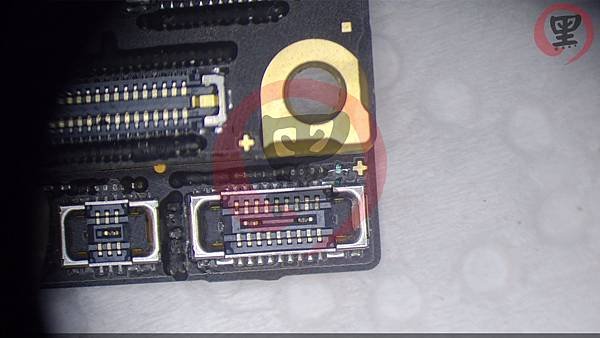

另一邊也是一樣，連元件的點都掉了

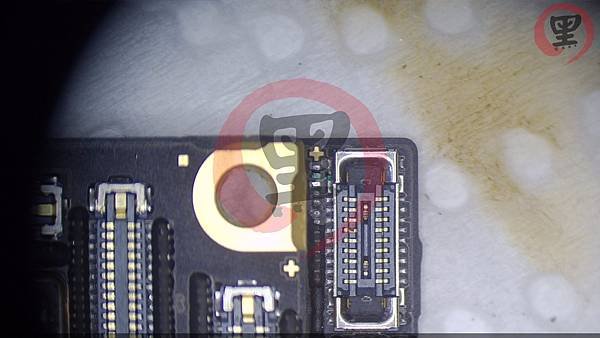

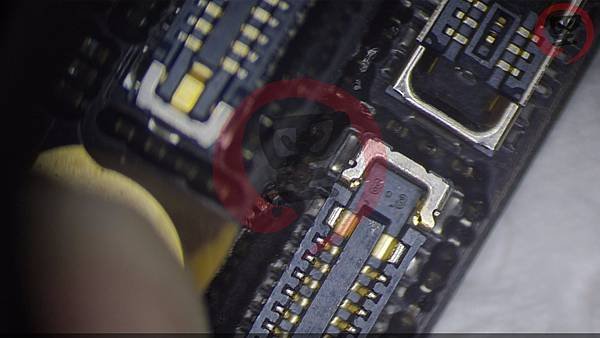

不排除有重擊的可能，下面這三個座子附近的元件，是一排一排的掉

好險沒去分層，不然就要翻車了，所以不要一味的只相信經驗，因為這樣也是會翻車的，有數據的排查，邏輯性的思考，合理的懷疑，科學的驗證方式，找到元件分佈圖，先找到主要的按鍵問題

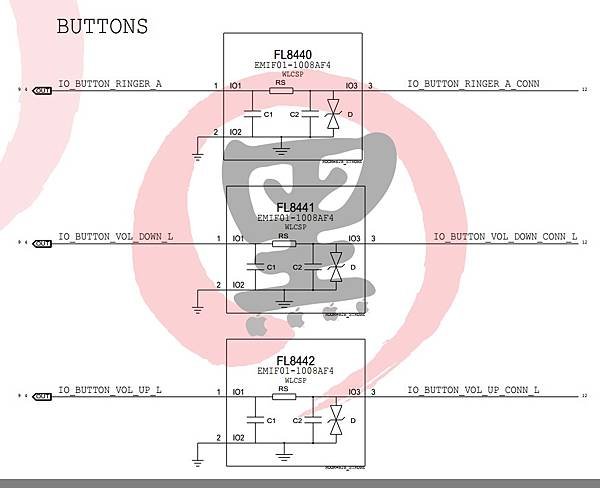

從電路圖來看，這以看到這裡有三顆 FL ，兩端分別都控制端到連接座，元件掉落很簡單的做法，就是將 1 跟 3 對接，因為這種元件是三條腿的，中間是接系統地

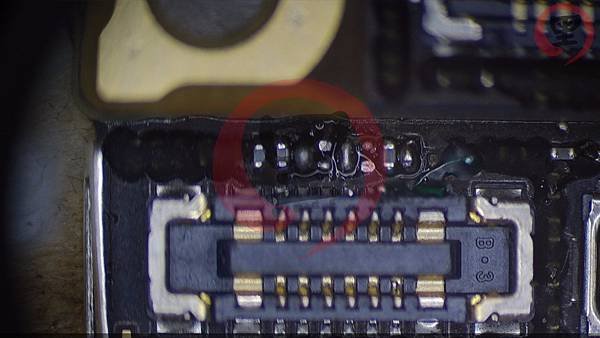

這個因為三個點都摔沒了，所以只能往下挖點，用 0.009mm 的線引到連接座上

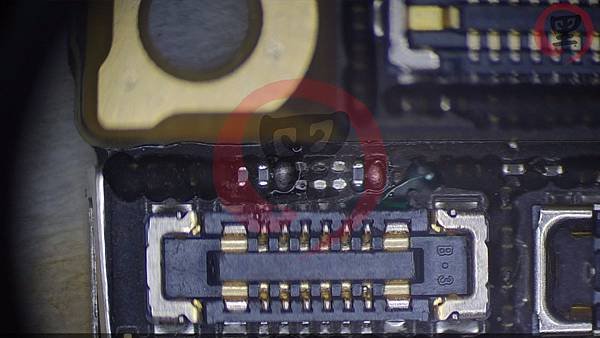

另一邊音量控制上鍵，元件斷裂，但沒掉點，需要將 1 跟 3PIN 對接，所以先將 2PIN 打上絕緣

然後用 0.07mm 的線對接，這個位置其實不好飛，因為上層板太高，檔住烙鐵能伸進去的位置，所以都用風槍接線的

開關鍵跟音量鍵都補好了之後，接者處理 180s watchdog timeout（重啟）的問題，在 iPhone 11 的機款中，如果收音沒上的話，也是會重啟的，而這幾個掉件的，剛好都是 MIC 的 FL 元件

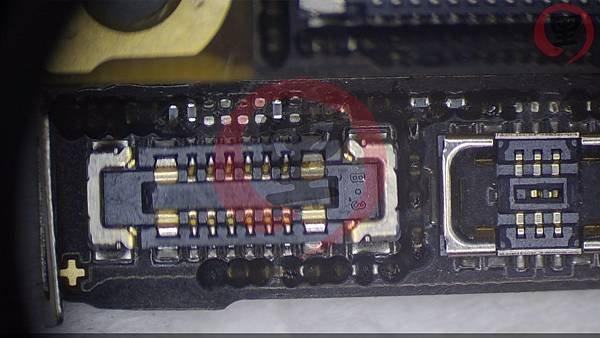

總共有三條，因為沒掉點，就不用飛線了，直接上錫短接即可，像這麼狹隘的空間，一旁又有塑膠元件的時候，用烙鐵飛線，反而礙手礙腳，而且我是 T12 又不是 JBC ，光烙鐵頭伸進去大概就會卡住，用風槍上錫短接是最好了

全部都補上之後，就可以打絕緣固定了

完修測試，自己動手，豐衣足食！
