I Pod Touch 4 算是有點年紀的產品了，出廠的時候應該是 2012 年了，不過 Touch 的價格向來就不會太高，而且價位也掉的蠻快的，在加上現在汱換率很高，故障的話，修起來實在不太划算，自己修的話，就另當別論了....

Touch 系列不像 I Phone 底部有螺絲，需要靠吹風機對面板稍微加熱

利用翹片將面板的膠給刮除，不過 Touch 的面都很薄，刮膠的時候，請自行注意....

向上打開面板，可以看到金屬遮避板

把可以看見的螺絲全部解掉就對了......

將金屬遮避板移除

有些發霉的樣子，焊油也殘留在主機板上，先前應該有換過電池

首先必需拆電池拆除，利用烙鐵即可（過程不在拍攝了）

這電池已經反覆拆過很多次了，所以在拆的時候，溫度要控制好，也不讓烙鐵放太久，免得排線被燒穿

清理一下主機板

Touch 系列，都是以焊接為主，不像 Phone 的模組系列，可以快速拆裝，所以換一個尾插，實在是有點麻煩，必需要拆個精光

上方還有一條控制音量的排線，有四個焊點，用烙鐵或用吹的都可以

不用多少時間，就將排線解開了

將主機板與面板取下後，在機板背面，有者被包覆的銅片，拆除排線前必需解開

將面板排線除下

到這裡為止，已經將主要結構都拆開了，如果網友已經碰到大障礙，見議不要在拆下去，不然我覺得你的機子會爆掉.......

這個尾插就是這次的重點，可以看到他有一整排的針腳，其實他共有二排，只是一排在深處看不到

轉到背面就可以看到了，總共有 30 根腳位，外加二側的固定腳，總共有 32 根，除了這點以外，在尾插附近，正反二面都緊連者，許多電子零件，在拆除前，隔熱、散熱都要做好

這種腳位，工具人習慣是用熱風槍拆除，上錫油前都要注意，不要讓油往其它電子零件上跑，不然到時候會東噴一個，西噴一個，置於要從那一面吹，其實都可以

幾分鐘的時候，就將尾插拿下來囉

拆下來，就可以看到主板原來的樣子

主機解焊尾插，大置上到這裡，那個擴音器，可拆可不拆，沒有特別的影響

接下來要處理第二塊主板了，為什麼是處理第二塊，因為壓根我都沒有 Touch 4 尾插，雖然露天有在賣，但一顆含運居然要 300$ 吶

實在是嚇死我了，現在買一台 Touch 4 都不知道要不要 500$ 了

一樣開始使用熱風槍吹呀吹....

二塊機板都已經解焊囉，有二顆尾插了

尾插差不多長這樣，一顆差不多才 30$ ，加一加運費，頂多 100$

接者要開始回焊了，同樣做好隔熱

先用烙鐵將二側的固定點給焊住，免得邊吹邊跑

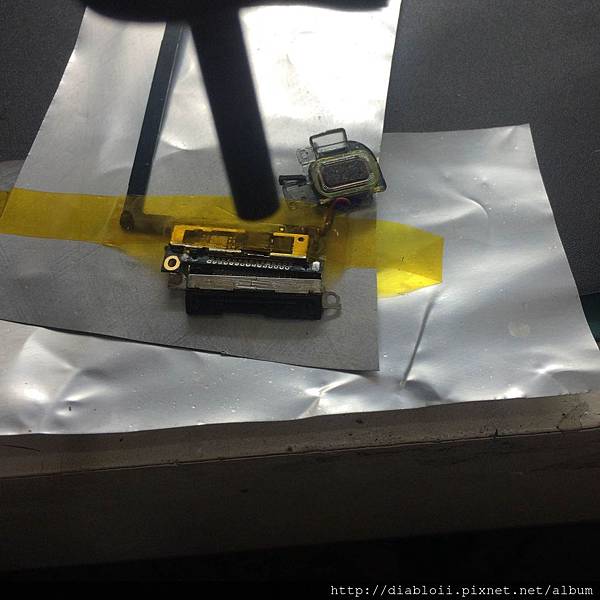

接者在開始吹尾插，這張是意識圖而以，不要照圖片的樣子吹哦

最後用酒精，將主板上的焊油處理乾靜

開始回焊其它零組件

利用電錶做測試，尾插也別忘了測試

處理完後，利用吹風機將酒精給揮發掉，最後在將所有零組件裝回去即可

測開機　收工！

工具：螺絲起子（50$）、攝子（50$）、刮錫刀（50$）、吹風機（250$）、熱風槍（1500$）、各類黏膠、油、焊錫絲（300$）、烙鐵（650$）

費用：2850$

費時：70min
