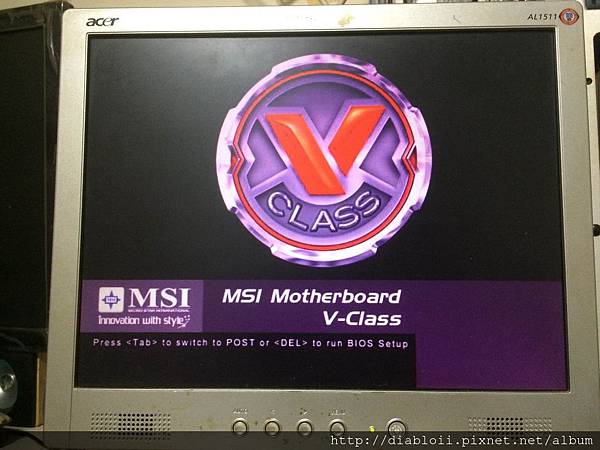

很久沒寫桌機的文章，剛好有一台老機子，K9N6PGM2-V2 是微星出產的一款主機板，在開機 LOGO 顯示是正常的

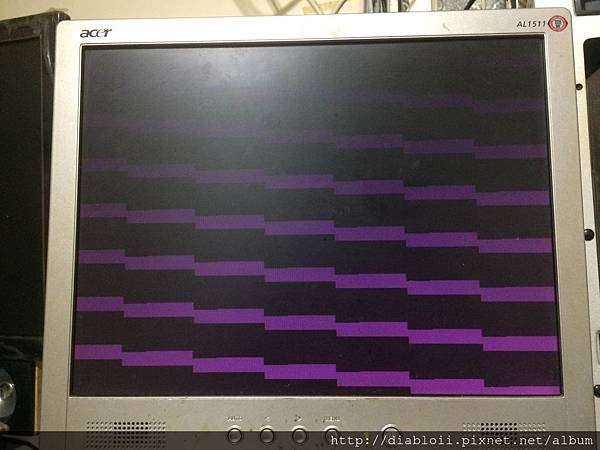

不過馬上就會出現這樣的畫面，雖然畫面不正常，但會聽到進入 Windows 系統的聲音，所以可以大略判斷主結構沒有異常

這塊主機板，雖然有設置 PCI Express 可使用外接顯卡，但用戶使用的是 ALL IN ONE

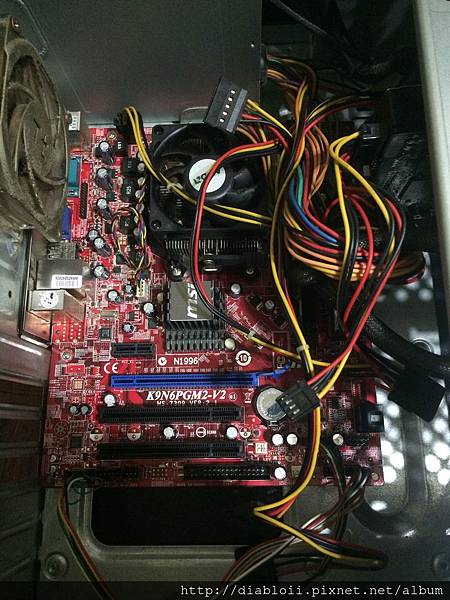

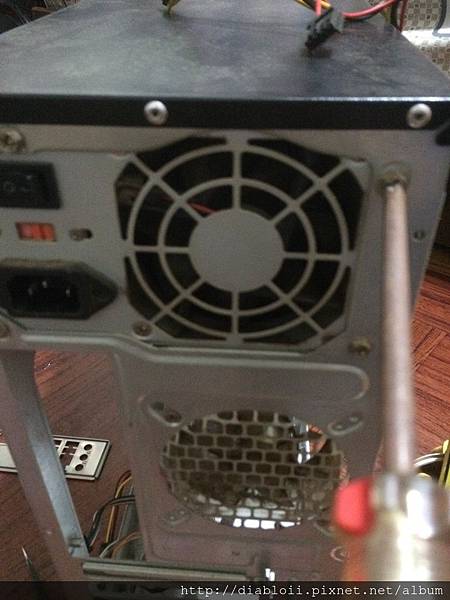

透過外接顯卡來測試，發現狀況其實是一樣的，就必須先將主機卸下

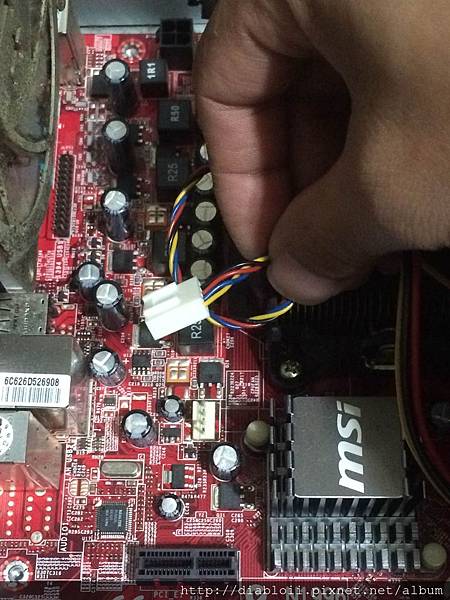

卸載所有線材

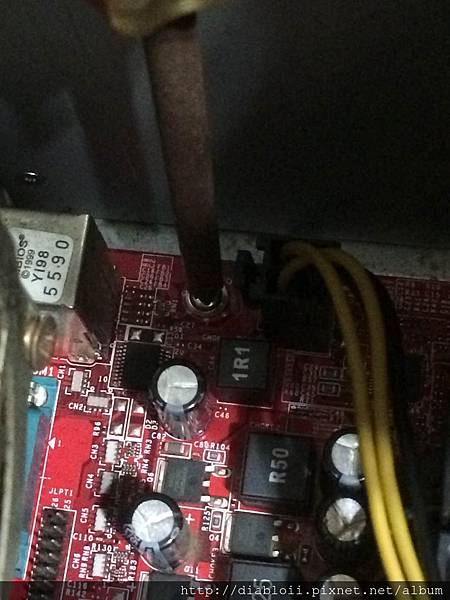

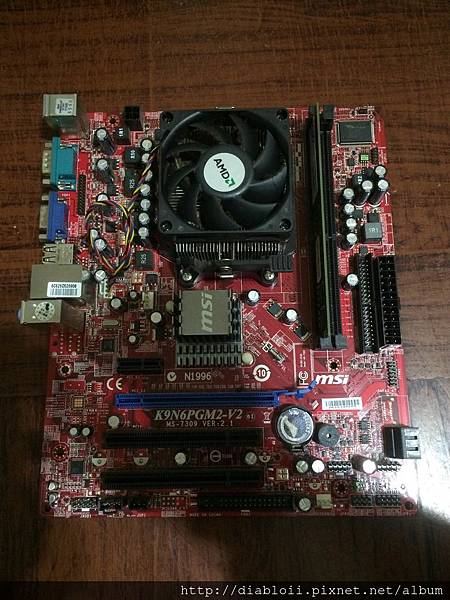

將主機板卸下（主機正面）

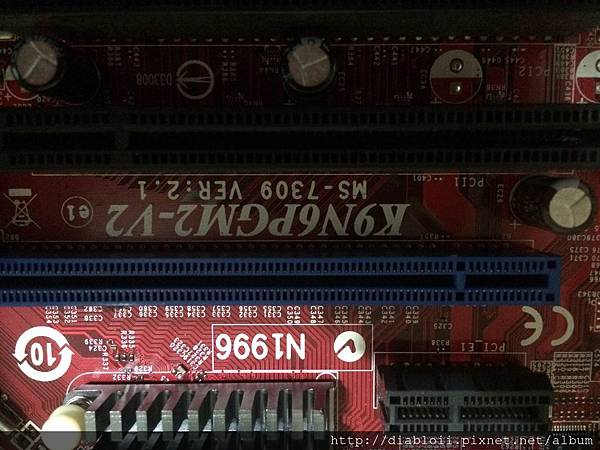

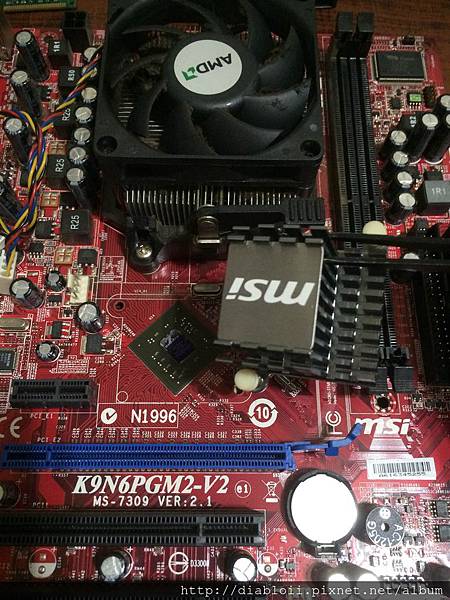

主板型號

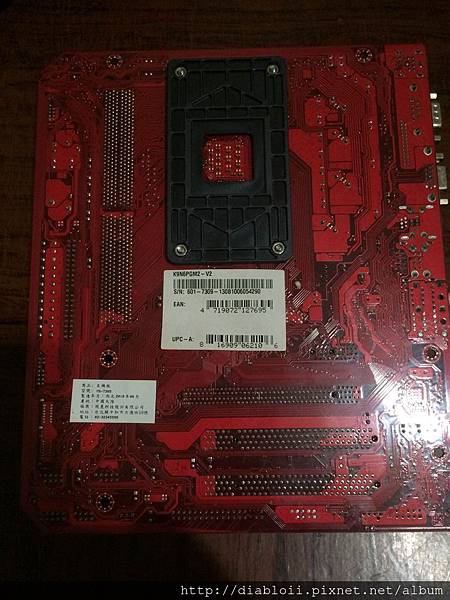

主板背面

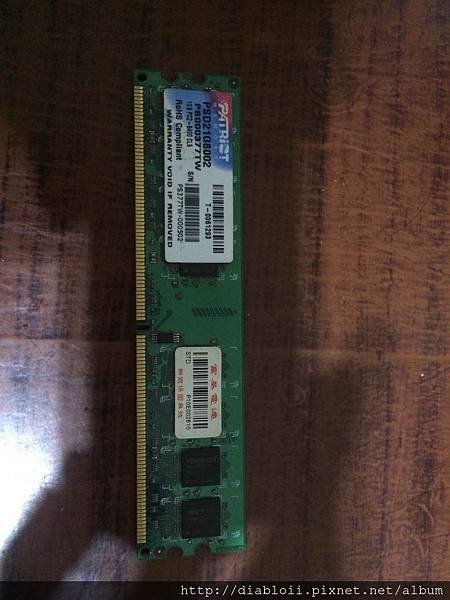

DDR2 1G RAM

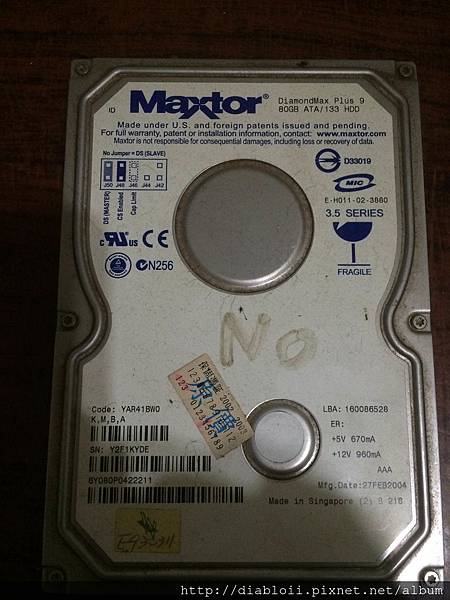

Maxtor 80G ATA133 硬碟，這硬碟撐了好久

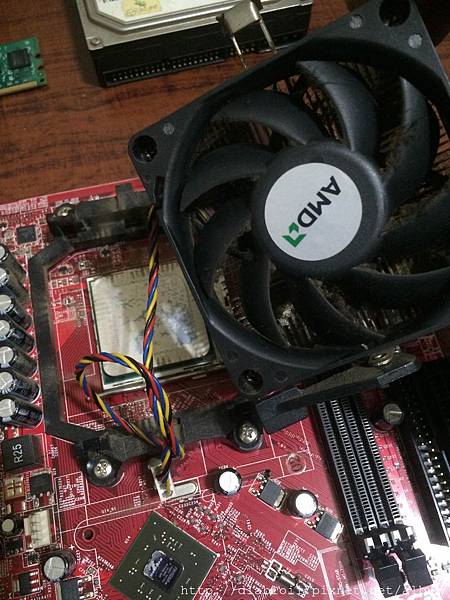

確認是否為主板的晶片出了問題，還是供電部份出了問題，先拆除散熱片與風扇

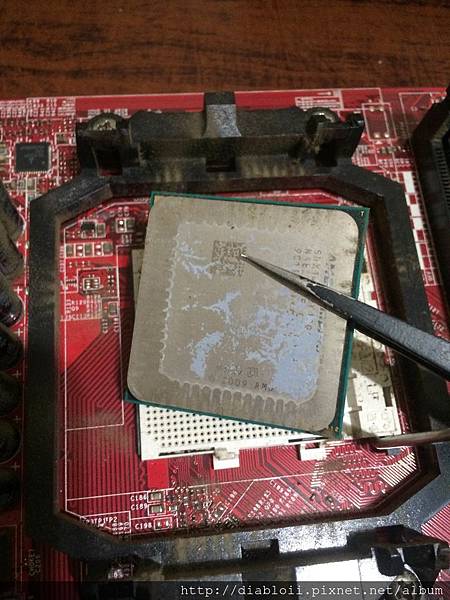

取下中央處理器

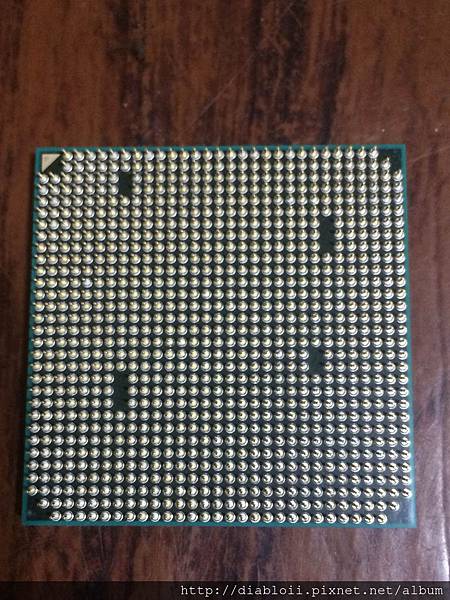

確認針腳有無斷裂（AMD 在這個年代針腳都超硬吶）

先檢測電容是否有爆裂、膨脹、電解液外漏

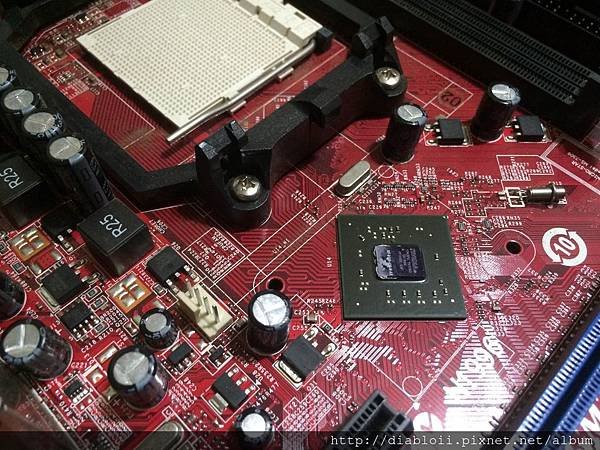

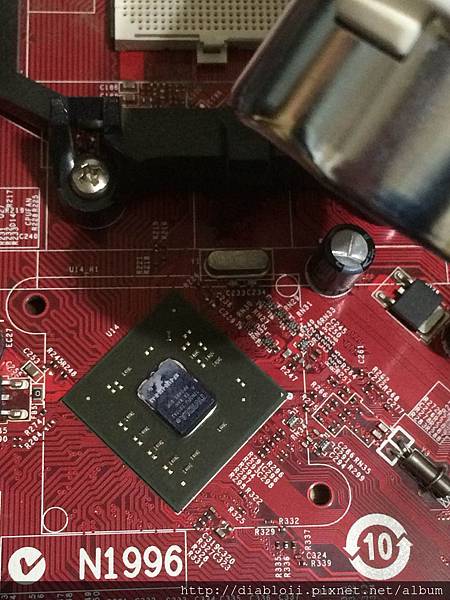

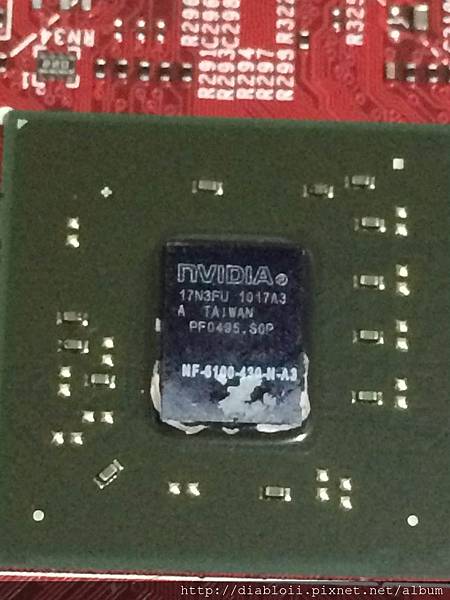

在來看看南北橋晶片的部份，採用的是 nVidia 晶片

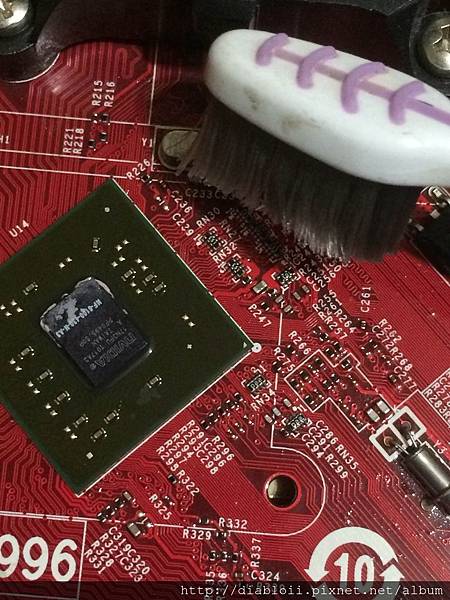

利用酒精將週邊所有電子零件整理過一次，因為如果電源輸出值不正常，也是會造成畫面顯示異常，在電流的部份，這些小小的電子零件是非常重要的

整理後利用吹風機快速的吹乾

雖然記憶體可能不是元兇，但既然都拆下來了，就一同去整理

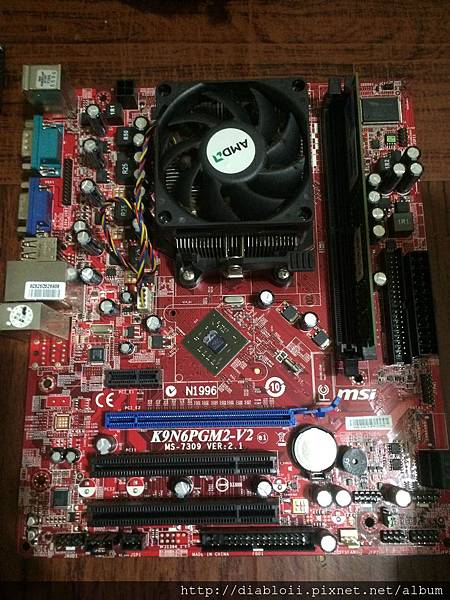

整理後，就可以將主要的零組件安上了，其中有中央處理器、記憶體、散熱風扇

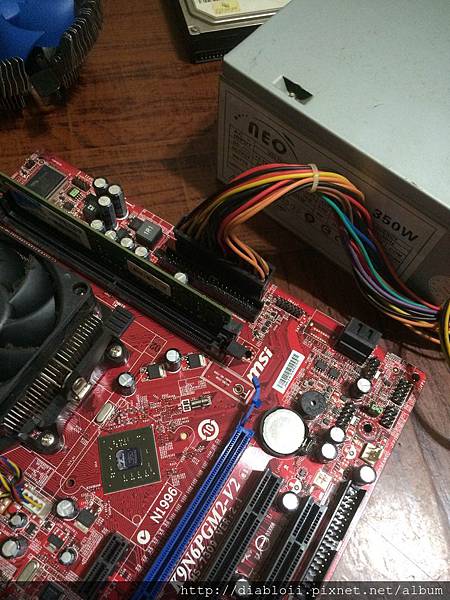

當然還有電源供應器了，這顆也有可能會引起供電異常

應該是雜牌的電供（350W）

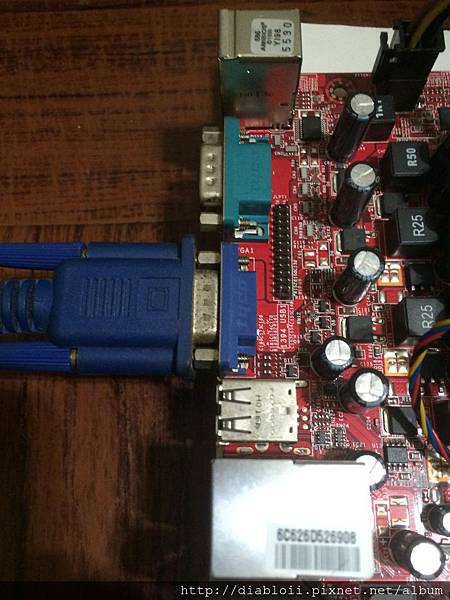

將 D-SUB 連接到主板

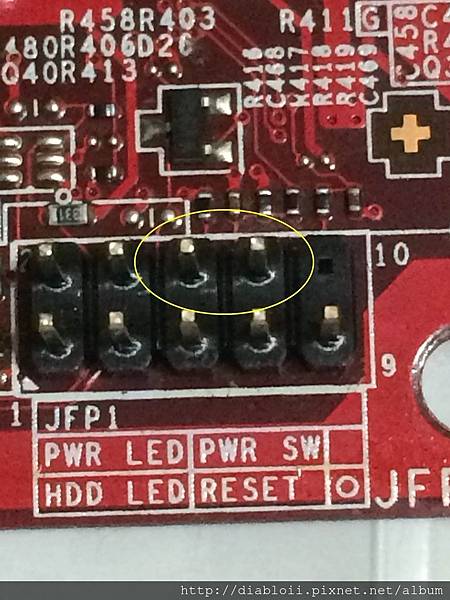

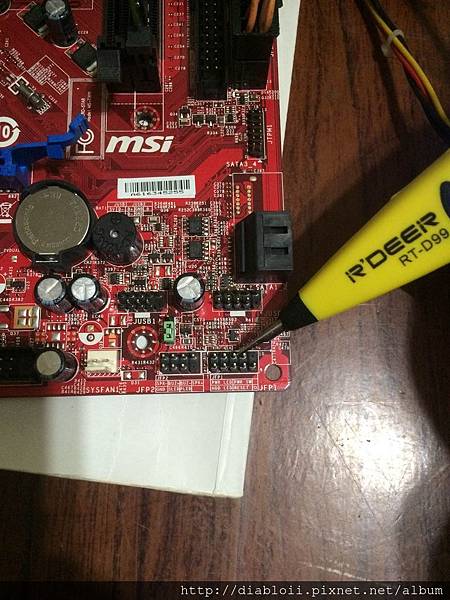

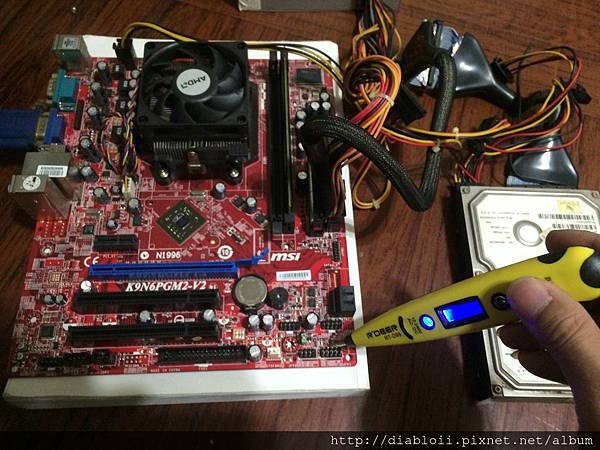

開機的 PIN 點在 JFP1 的位置

主機板上會標示 PWR_SW 就是啟動訊號的位置

開機！

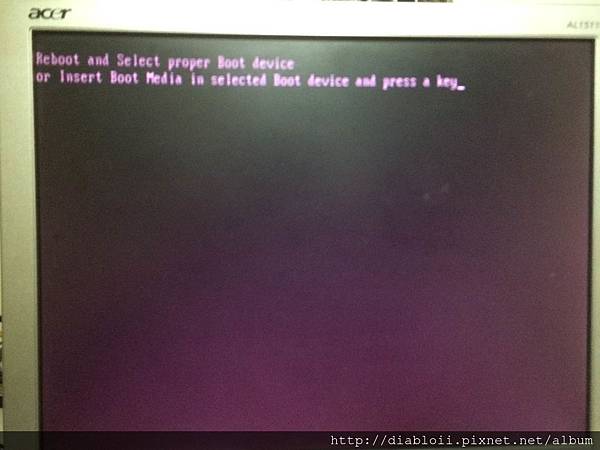

畫面已經可以顯示正常，停留在 Reboot and select proper Boot device 的畫面，因為沒將 Maxtor 接上，所以這屬正常情況

這次將硬碟一同接上，在來開機一次

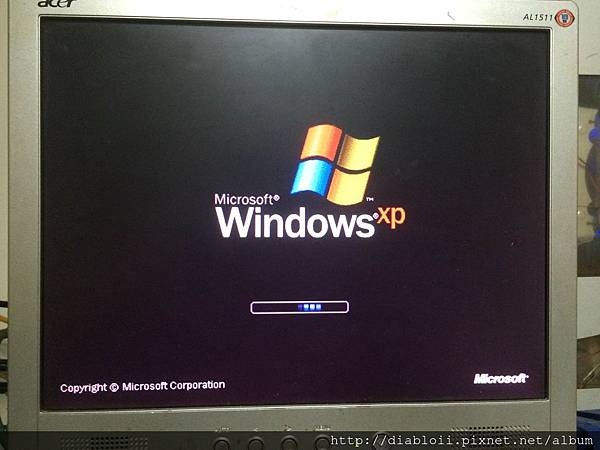

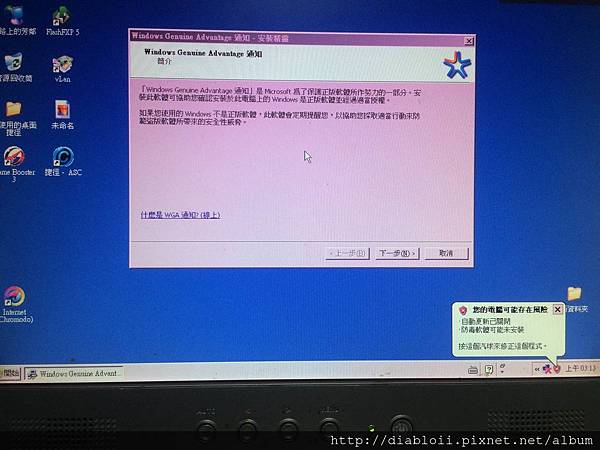

成功到了 Windows XP 的畫面哩

盜版的.... （收工）

工具：螺絲起子（50$）、吹風機（250$）、藥用酒精（60$）

費用：360$

費時：25min
