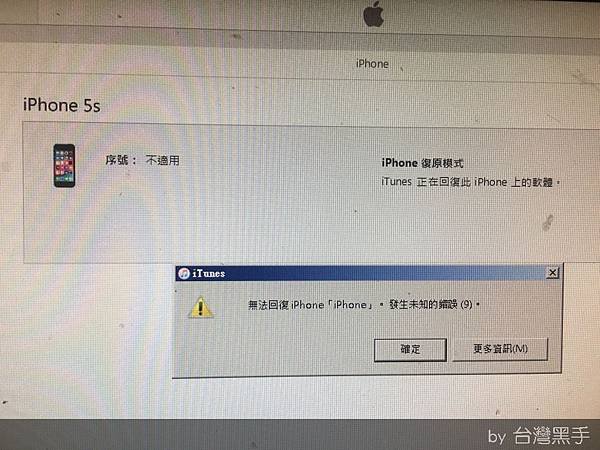

各位好，我是台灣黑手，黑手的黑，黑手的手，最近都很常碰到 iPhone 5S 的機子啊，想不到吶～～然而這台的問題，在之前都寫過類似的案例了，就是：未知錯誤 9

沒錯！我又要動 iPhone 5S 的 NAND FLASH 了，手法基本上是相同的，所以我不在概述了

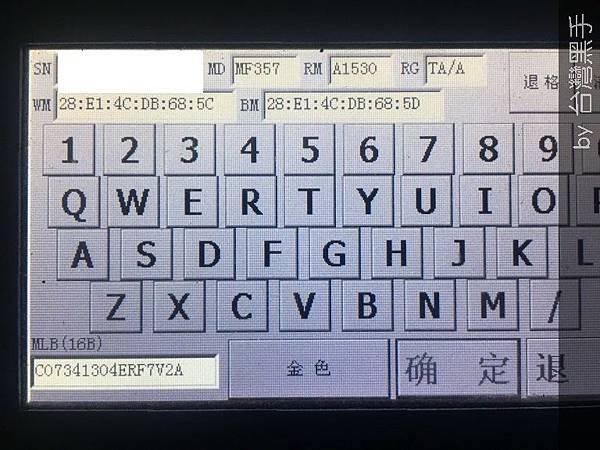

重新上編程器，修復底層、格式化，重建底建，重寫編碼等等.......

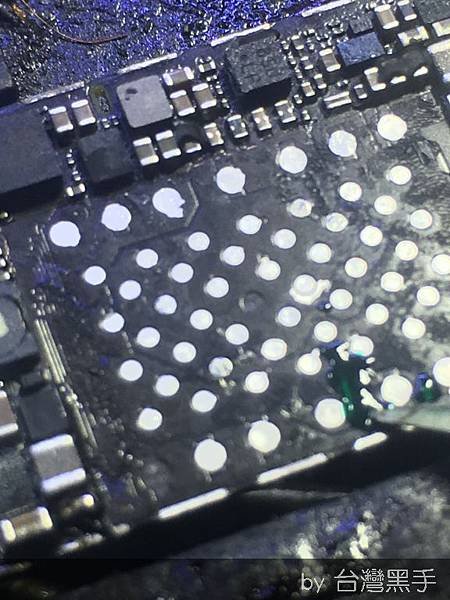

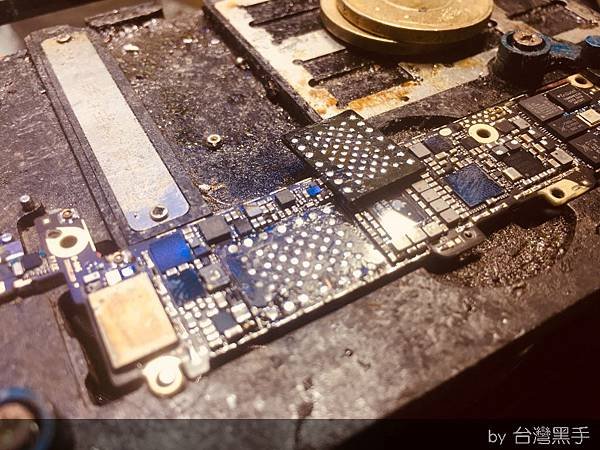

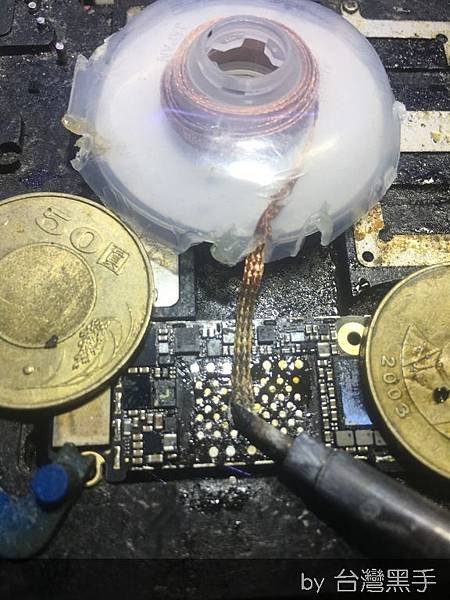

主機板的部份，當然還是一樣除膠等操作

絕緣層的部份重新補上

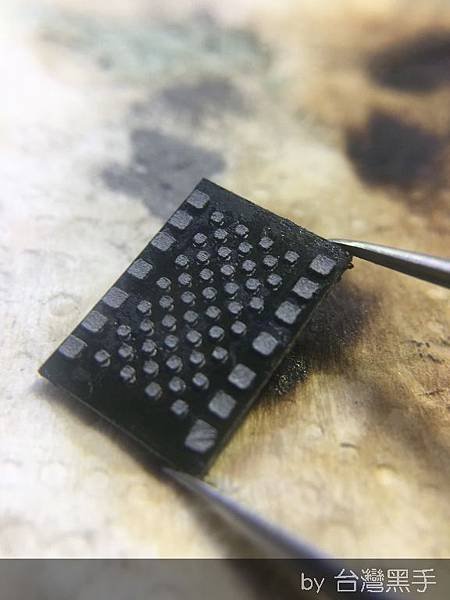

NAND FLASH 以脫網的方式植錫

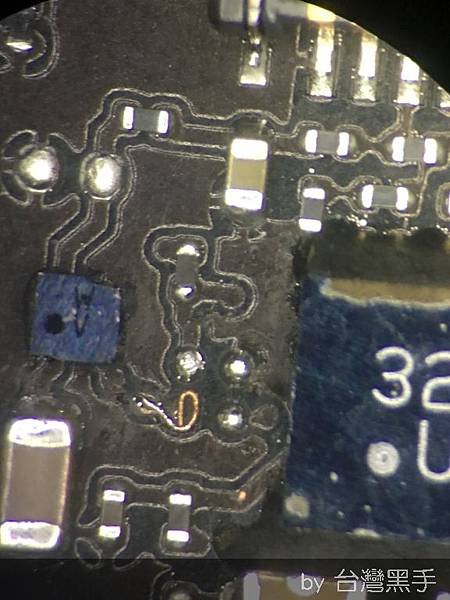

特殊的地方在這裡，當我把 NAND FLASH 裝回去後，還是報錯 9，當然我也更換過 NAND FLASH 情況依舊不變，但我確定（ERROR 9）80% 不是 AP 造成的，思考了一番，將 EEPROM 週邊膠去除後，發現該晶片居然是斜一邊的，原因是其中一腳的焊墊掉了（I2C），錫球是半懸空狀態，這時候才頓開啊！

重頭到尾，出現的 ERROR 9 根本就不是 NAND FLASH ，但是我處理好 EEPROM ，同時很開心的在把 NAND 裝好，去刷機的結果居然出現 ERROR 2009 ~!@#$%^&*(

後來反覆Run的幾次後，我確定了，一開始的 ERROR 9 是 EEPROM ，但是把 EEPROM 處理好之後，的 2009 後 NAND FLASH 本體故障（壞區已達可修復範圍的一半），因為在刷機時，考量了 iPhone 5S 在新版本的刷機時序，是 EEPROM 先走驗證，在來才是 NAND 供電，最後才是 NAND DATA，那供電我在排查時確認是滿足的，信號的部份，因為都沒有外露，在沒飛線的前提下，暫不考量測量

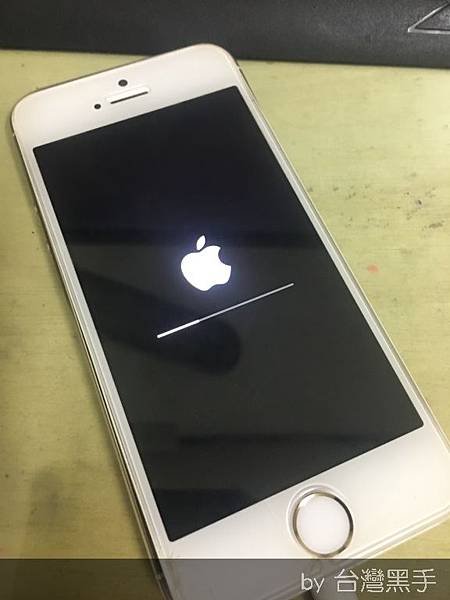

所以最後我還是換了一顆 NAND FLASH 才圓滿達成任務，但是這次維修，確實花了一點時間，因為在誤判的情況下，反覆針對 NAND FLASH 做拷問，花掉了不少時間，好在最後腦袋還是轉了一下，居然是雙重 ERROR
