I Pad 2 是一款比較舊型的平板，在台灣發售是於 2011 年中時，距離現在差不多有 5 個年頭了，但其實 I Pad 2 的用戶還蠻多的，用戶居多是父母給小朋友打機用的

摔通常分很多種，這台機子算是中等情況，更換觸碰面板其實沒什麼難度，拆下來、裝上去就好了，但那其實是針對完整的新機或保存良好的

（圖一）

以拆 APPLE 的產品，手機部份就是以 I Phone 4 為關鍵基礎，而平板就是 I PAD 2 了，第一是它面板大、第二是它拆機陷井多，所以首練拆機，工具人認為 I PAD 2是不錯的選擇

在拆機前，請務必注意紅框的位置，藍框代表的是觸碰面板排線位置（如果你是要拆壞掉的面板，可以直接剪掉沒差...）

  （圖二）

在右上的位置（左上也有），有在負責 3G 訊號的部份（可裝 SIM 卡的 I PAD 才有），在拆機刮膠時，必務注意排線

 （圖三）

第二個需注意的，就是負責開關與音量的排線，回到圖一，可以看到玻璃破裂的位置，幾乎都在右上角，相當接近排線的位置，在刮膠時，除了注意不要劃斷，還要注意玻璃碎屑，因為玻璃碎屑的攻擊力也不低呀.....

（除了紅框的部份，上面還有一條，注意到了嗎？）

在來就是負責 WIFI 訊號的天線，也是被破壞率最高的榜首，它靠者螺絲固定在機殼上，另一方面它也被黑膠黏死在面板之間，在拆除時，必需同時間注意　

面板破裂集中在右上角，而看這個撞擊點，應該是最主要的原因之一

尤於面板破裂相當的細小，拆除時請從大面積的位置著手，同時也要避開容易拆斷的排線

利用吹風機加熱，現在是冬天秒數可以在提高一些，在使用撬片或刮錫刀，開始除膠作業

（除膠過程不在另外說明）

除膠作業完程後，就可以將觸碰面板，由右向左移掀起

在從四個角落將液晶面板的螺絲取下

取下後，同樣由右向左掀起

掀開觸碰與液晶後，可以看到排線的部份，將它卸載

其中觸碰面板的部份，會有二條，主要是掌管上半部、下半部的觸碰　

觸碰面板取下後，利用吹風機，將返回鍵加熱約 5 ~ 8 秒

將扣具與返回鍵拆下

返回鍵拆下後，觸碰面板就可以扔了，液晶不行哦....

液晶當然不能丟，利用毛刷輕輕的，將殘留下來的玻璃屑屑掃下，其中要注意的就是要輕輕刷，避免玻璃劃上液晶面板

清除過後，還是會有類似粉塵般的玻璃屑，以及被黏在邊上的玻璃渣

利用膠帶在逐一整理過，從圖中還是可以明顯看到玻璃渣渣 A_A

在來就開始整理，遺留在邊框，比較碎裂的部份　

同樣利用吹風機加熱

在使用刮錫刀將玻璃碎片清理掉

玻璃碎片清理後，進行最後一次的除膠作業

右上角邊框的部份，從內部看出去，應該還是在範圍之內

將面板直接合上，測試面板是否能浮貼住

經測試後，整體勉強可以浮貼上去，所以就不需特別處理邊框變形

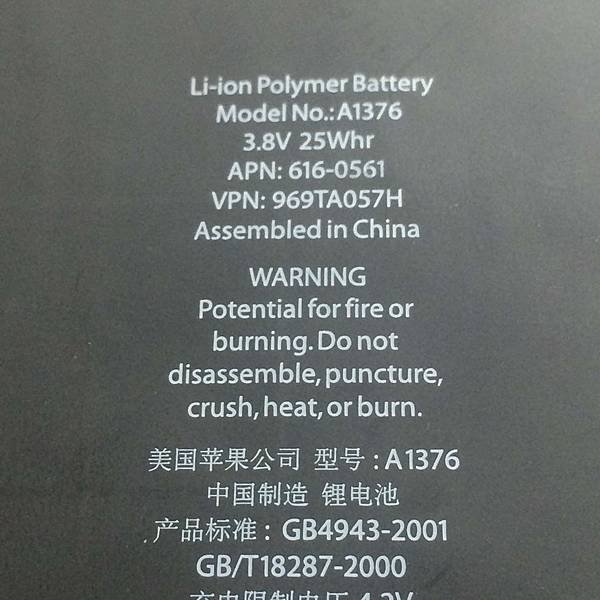

I PAD A1376 Battery ，如果你是 WIFI 版本型號會不同

最後在上機前，在重新檢查一次，是否有遺留的碎片或渣渣，避免安裝面板後，才發現，到時候黑膠一上去，想要在拆下來....A___A

如果你購買的面板是有上膠的，就可以省略這動作，但既然今天講的是攻略，那就把大部份的內容都寫進來，利用長尺測量面板之間的長度、寬度

利用長尺、美工刀將黑膠裁剪出，適合的長度與寬度

同時粘貼在面板上

同時要注意到的地方，就是返回鍵的部份，不要上到黑膠，用一般的雙面膠即可，因為黑膠比一般膠都來的厚，如果貼在返回鍵，就會造成按壓下陷的問，所以在黏貼時，只需使用一般雙面膠或比較薄的膠

安裝後，將面板轉置正面，檢查『口』是否為於正中央，同時測試壓按是否正常，會不會卡鍵、下陷、無法回彈等等.....

測試後沒有問題，就可以將觸碰、液晶面板排的接上

為了避免在次拆機的風險，先將液晶排線貼上絕緣膠帶

到這裡後，先進行一次測開機，檢測是否功能都完整

確認功能性完整完好，就可將液晶的四顆螺絲，鎖回定位

進行最後一次的液晶面板整理，將指紋、灰塵、毛屑等等，通通清理完畢

開始將黑膠隔離層撕掉

而觸碰面板排線，也是這最重要的地方，必需折到定位

排線必須折到像，一個倒 U 字型，在上機時排線在內，不可壓在機殼上，否則易造成無法密合或斷線、壓排等等.....

確認無誤後，就將面板蓋上，同時測試密合度！收工！

工具：？？？

費用：？？？

費時：75min
