今天是帝王寒流來襲的日子，但就在今晚的時候，來了位正妹，說請救救她的手機，她把相機打開給我看，說一片黑漆漆，閃光燈也會出現過熱的警訊，工具人起初就是想到閃光燈事件，不過在這個只有 4 度的天氣，怎會閃光燈過熱呢，這時正妹才講了一個重點，我差點昏倒...,.
『前二天雨下很大，包包全濕了，手機好像也進水了！！』
原先沒事，但事情過了一天，開始喇叭聽不太到聲音，漸漸閃光燈也秀逗，最後連相機都打不開了

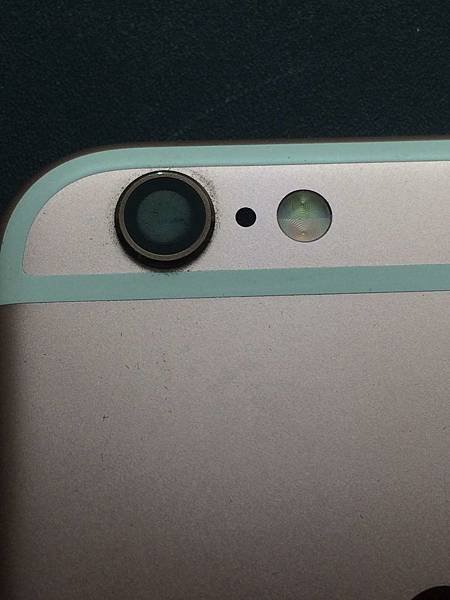

將主機翻到背面，鏡頭跟閃光燈，都已經起了大霧了，這種情況我是不想接的，不過看在正妹誠懇，最後還是收下了.....
（通常泡水的手機，送來故障也就算了，最怕是那種，要壞不壞，要好不好，如果收機後的一秒，掛掉.......）

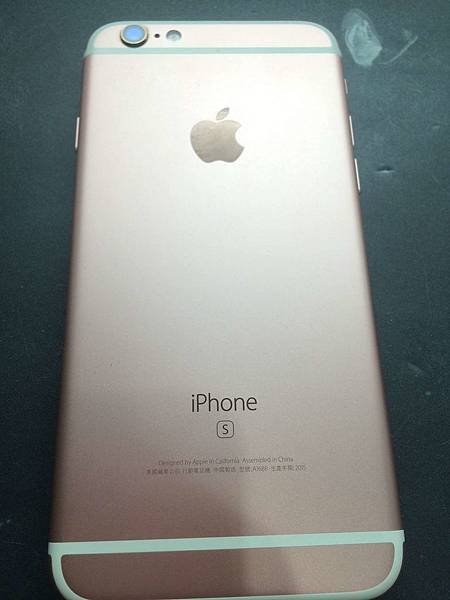

但最後因為溝通時間過長，在加上手機保存的太新，機身連一絲刮痕都沒有，別說沒有刮痕，連半顆汙點都沒有，相對的 I Phone 6S 系列拆機，都要刮膠，天氣只有 4 度的情況下，溫度及風速都不好掌握，拆機就更加危險了，一隻外觀全新，泡水又在開機中的手機....

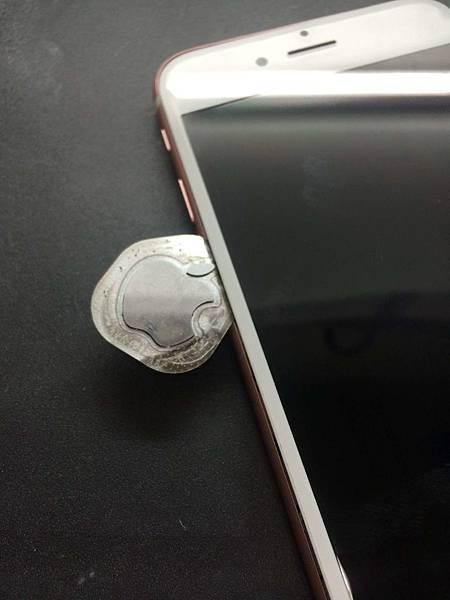

工具人是沒在低溫 4 度時，操過 6S 的刮膠作業，怕一不小心弄花機殼，最後花了比平常還長一倍時間，才小心翼翼，將面板拆了下來

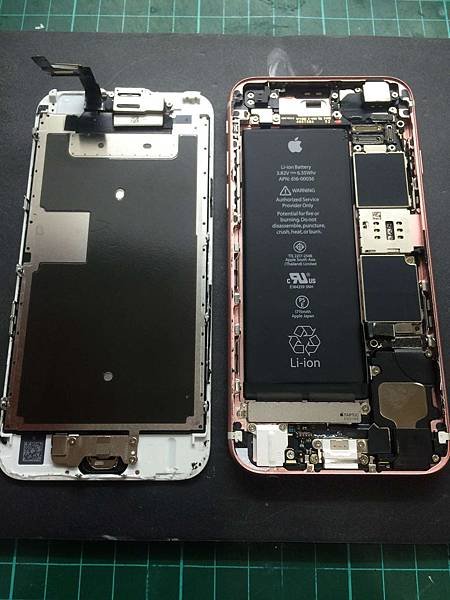

開機面板後，首先就斷電，無論修什麼，這都是第一動作，更何況是泡水機

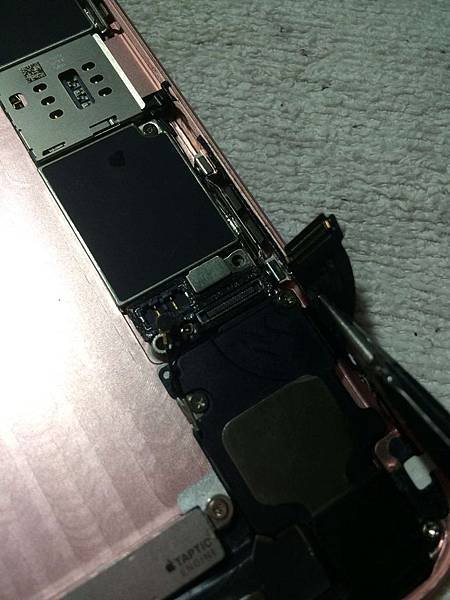

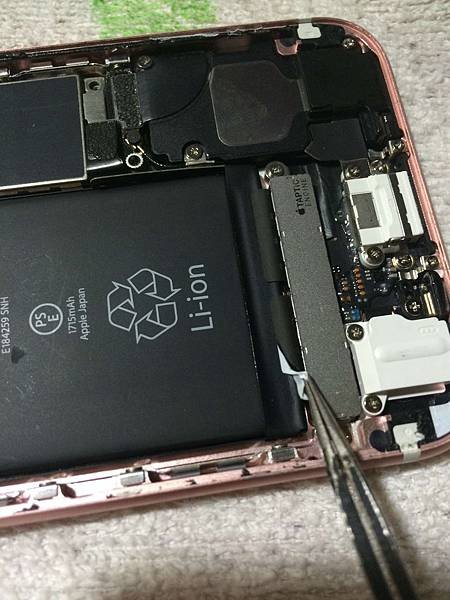

利用攝子，將電池連接線拆除

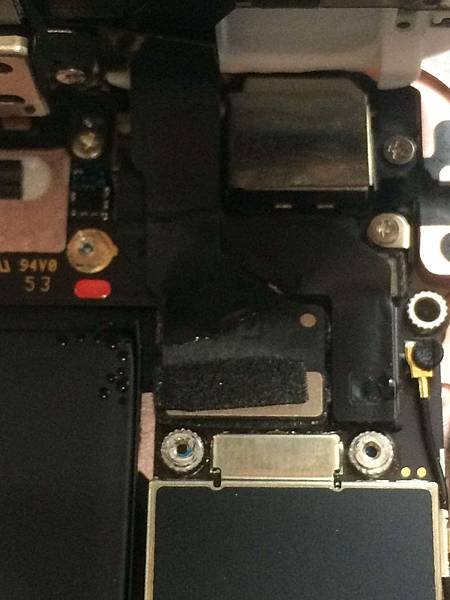

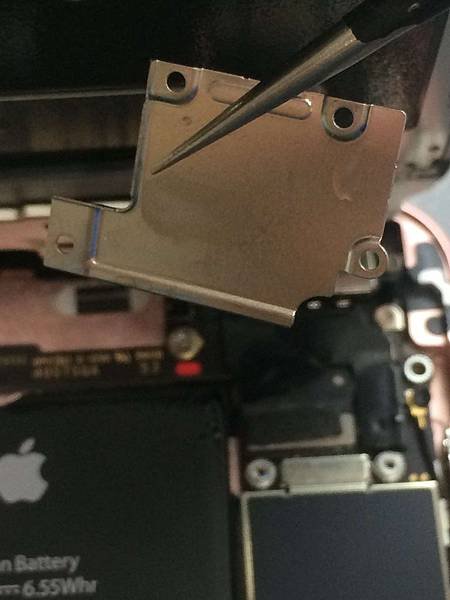

斷電後在上半部的地方，可以看見遺留下的水珠，同時將金屬遮避板取下
看這情況，估計是從聽筒的位置進水，但因為時間不允許，所以還是得把手機留下，可正妹打算，等時間允許，在來修好了，她想拿回去先用，可這時工具人，耳邊彷彿聽到 Siri 說
『救我！不要讓她把我帶走！』
最後還是苦口婆心，見議她把機子留下，像這種泡水機，當下幾日沒事，過一陣子掛掉的案例，我看太多了，在加上近幾日濕氣又特別重，我相信拿走，下次在見面，維修的費用，肯定是筆可觀的費用
將金屬遮避板取下，也可以看到水痕跟水漬的痕跡

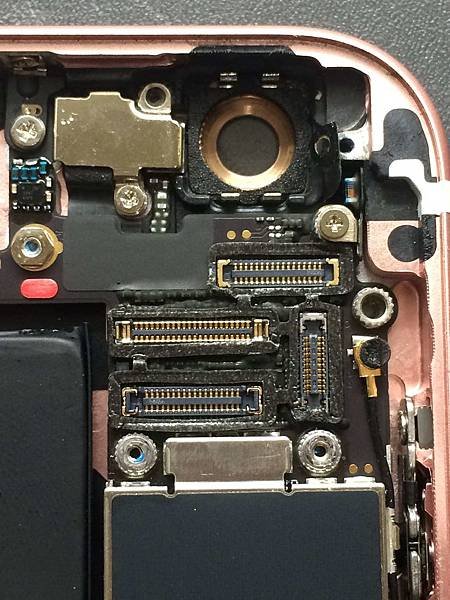

I Phone 6S 在排線的外圈，都有上膠，防水能力已經大幅提昇，沒有看到接點被氧化，還算保存的良好
機殼的部份都有上黑膠，但從聽筒位置進水，還是可以看到防水試紙，已成為鮮紅色

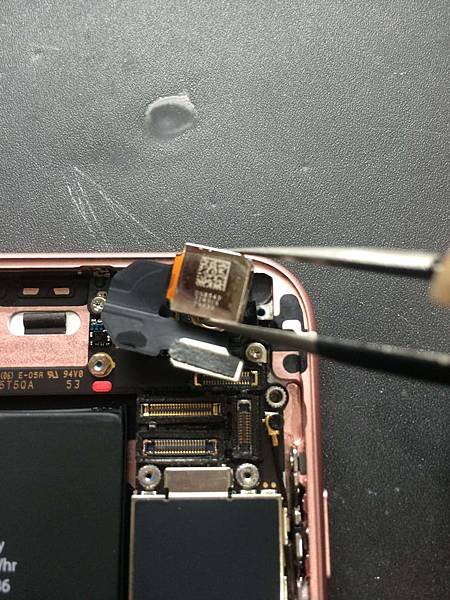

將後鏡頭取下

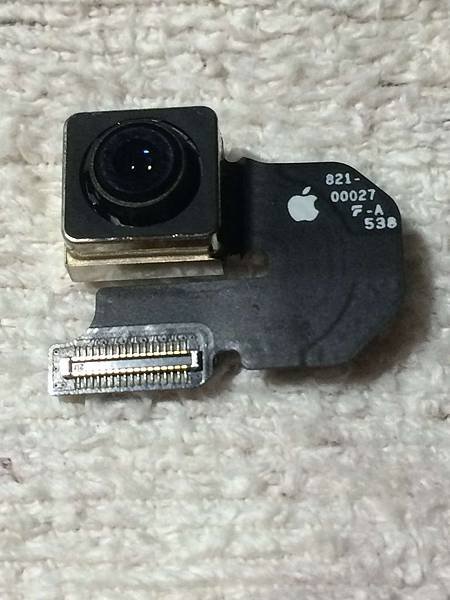

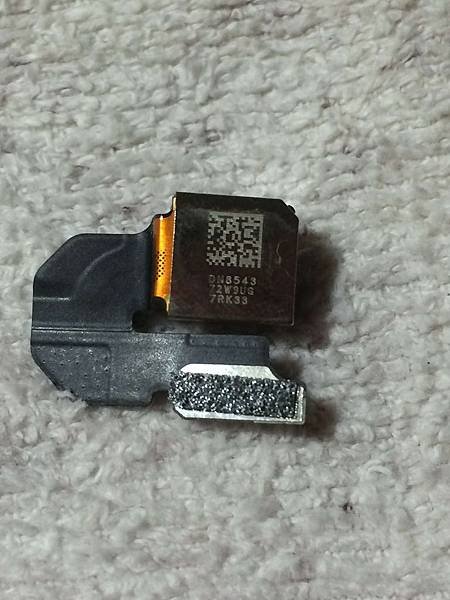

這顆就是 iPhone 6S 主相機，擁有1200萬畫素、1.22微米像素，以及頂尖感光元件、Focus Pixels
而每顆零組件，上頭都會有所謂的辯識 QR 碼
每個連接座，都有增加矽膠增加密合度，防止進水的可能，但這並不代表 I Phone 6S 有足夠的能力，可以防水，這只是做到進水時，可以有效的降低傷害，實際上要做到防水，還必需用上氣密、氣壓機、等儀器測良及效正，才有可能達到高防水的效果

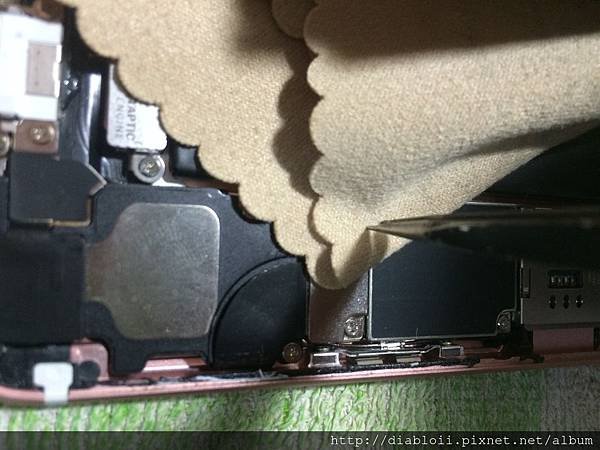

在來卸除電也，檢測機殼部份，是否有水漬，利用攝子將無痕膠拉起

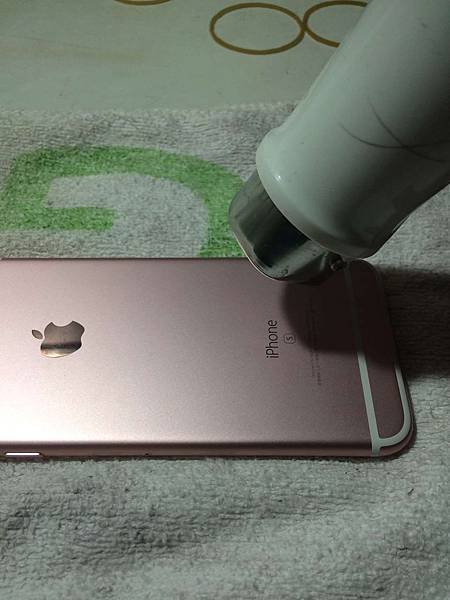

使用吹風機，稍微加熱 5 秒左右

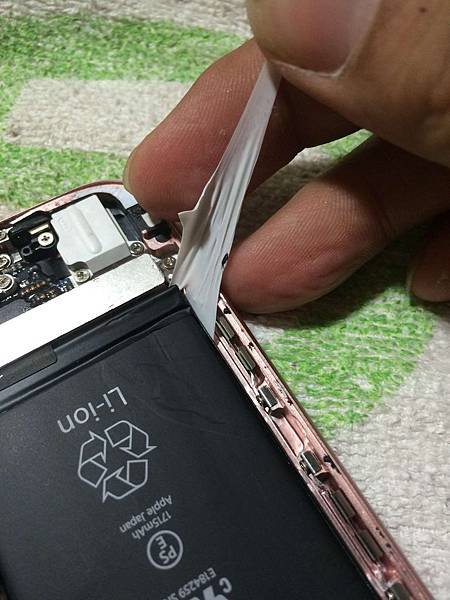

最後在將無痕膠拉起，大部份人看到的教學，應該都是從正往後拉，但工具人習慣從側邊慢慢拉開
最後將電池卸下
（順道提醒一下，工具人平常沒有使用塑膠工具拆機的習慣，都是金屬工具為主，但如果各位不熟悉或力道抓不準，請不要使用金屬物體拆機，否則很容易噴錢）

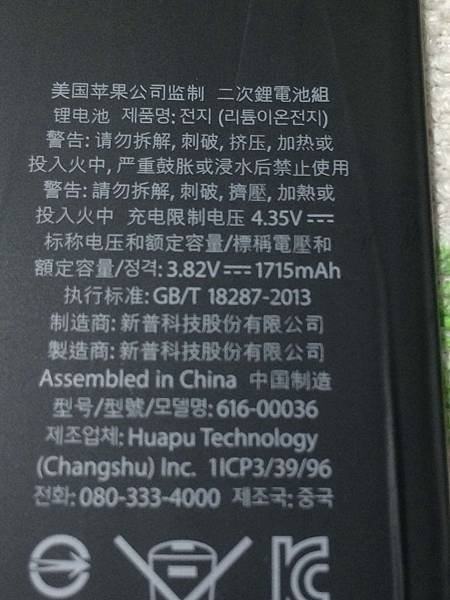

這顆則是 I Phone 6S 的電池，上頭寫者二次鋰電池組，也有警告浸水後禁止使用，但依工具人評估過，這顆電池還算堪用，沒有浸到水，循環次數達 111 次
所謂的二次鋰電池（Secondary Battery），其中意思代表，是可以被重複使用的電池，在充、放電過程中，可以使化學分子活化，回復到原先的狀態，並提供電力
將充電排線移主，同時也可以見到，機板上留有一些水痕

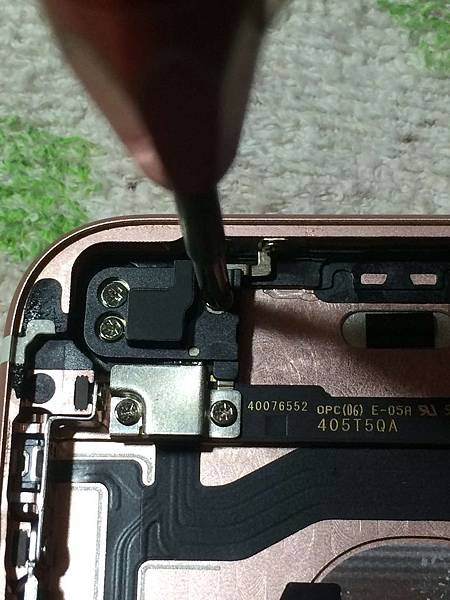

開始拆除 GPS 天線，這裡的螺絲依舊是很多的，拆除時，切記將螺絲區分開

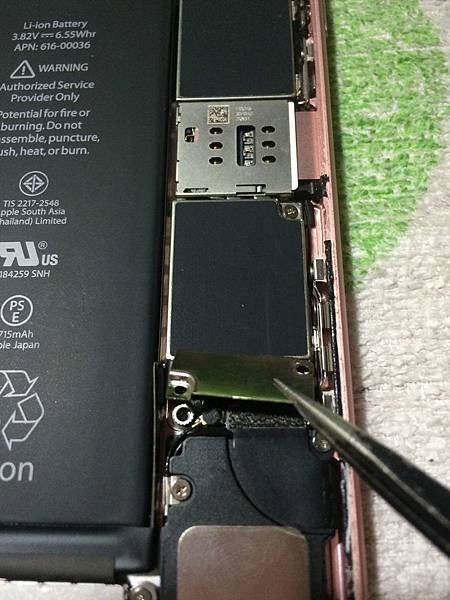

將開關排線的金屬遮避板取下
移除排線

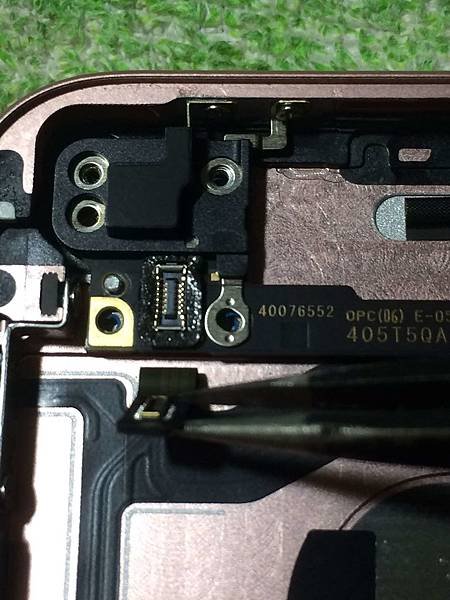

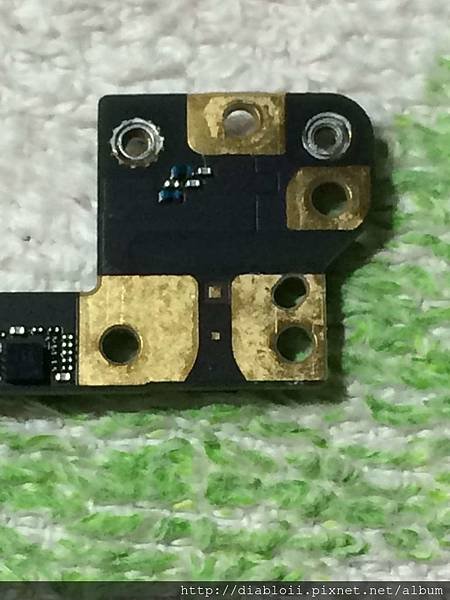

將 GPS 天線取下
取下後在機板的部份，都有螺絲在底層，這跟 I Phone 6 都屬於同種概念

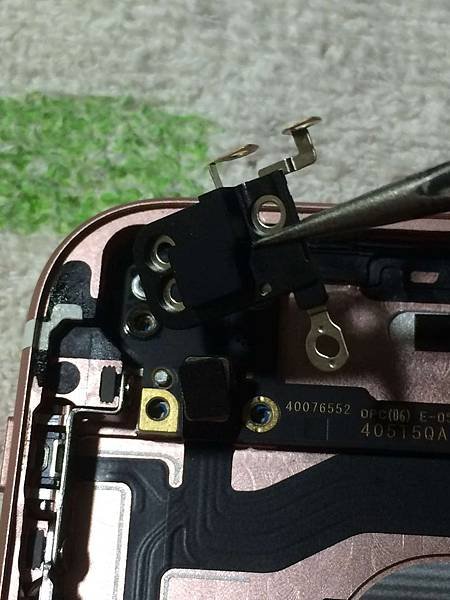

工具人特別照這張圖給各位，印像在在 6S 推出後，吵的很兇的三星門事件，我本身雖不在意這個，並不是說三星或台積電比較好，而是純粹以一顆處理器，是沒辦判別每隻機況的，因為除了央處理器有區分，包含快閃記憶體、面板、暫存器等等，都是由不同的代工廠製成，而在這其中，部份人都會忘了一件重要的事情，除了晶片模組外，光從機板的本身，就區分了好多家的製造商

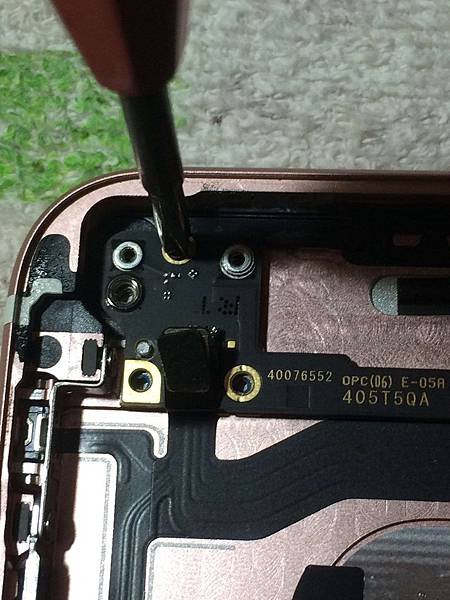

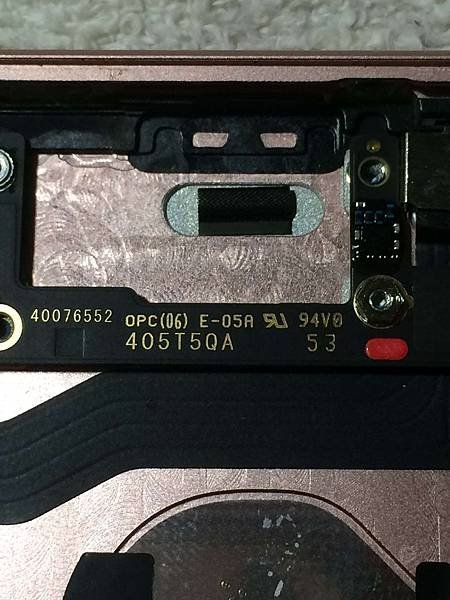

這片主機板上頭寫者 40076552 OPC(06) E-05A 94V0 代表的是，香港美維集團，成立於1985年，總部設於香港，主要產品為高端印製電路板，同時提供用於生產先進電路版的半固化片和覆銅面板。
I Phone 的主機除了 OPC 之外，還有
UMT 台灣欣興電子股份有限公司成立於1990年，總部位於台灣桃園龜山工業區，是世界級印刷電路板領軍企業，是電路板（PCB）、積體電路載板（ICCarrier）產業的世界級供應商。
AT&S 奧特斯有限公司，是奧地利AT&S集團在中國設立的獨資企業，主要生產高密度互聯（HDI）印製電路板，客戶涵蓋全球和國內頂尖的移動通訊設備製造商，以及汽車電子和數碼相機的製造商。
COMPEQ 華通電腦股份有限公司於1973年8月成立於桃園縣蘆竹鄉，為台灣早期第一家響應政府發展高科技策略工業政策的印刷電路板(PrintedCircuitBoard;PCB)專業製造公司。
而每家所使用的原物料、工程、機型雖然類似，但不盡相同，技術與品管也未必能達到同一陣線，工具人也收過相當多的 6S ，都是因為主機板虛焊，在使用過一陣子後，導致無法開機，或者摔機導致錫點脫落，不能正常使用，其中原因就是 PCB 的問題，當然這部份都離題了....

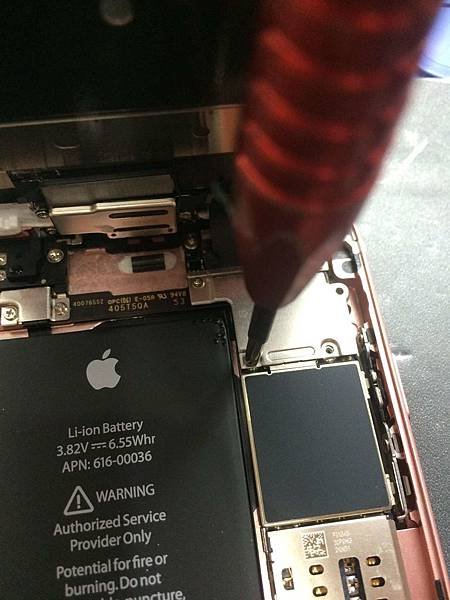

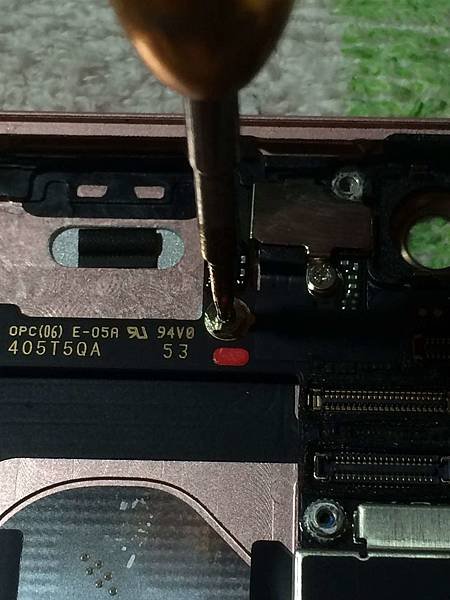

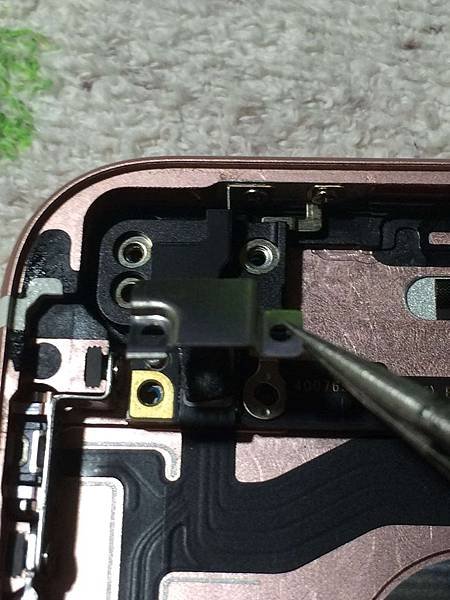

開始卸載主機板，其中這顆螺絲設計，有做些許的調整，卸除時請特別注意

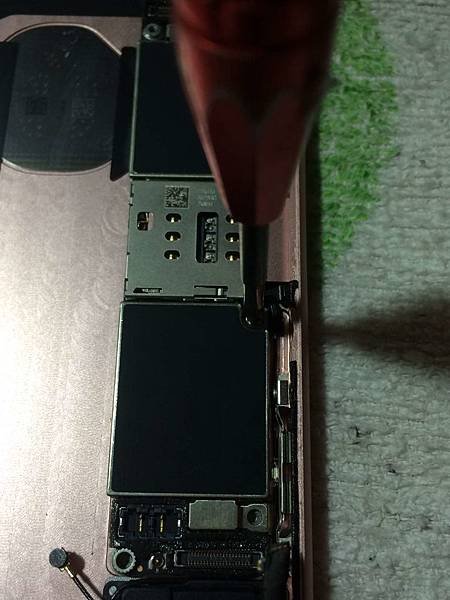

卸載主機板螺絲

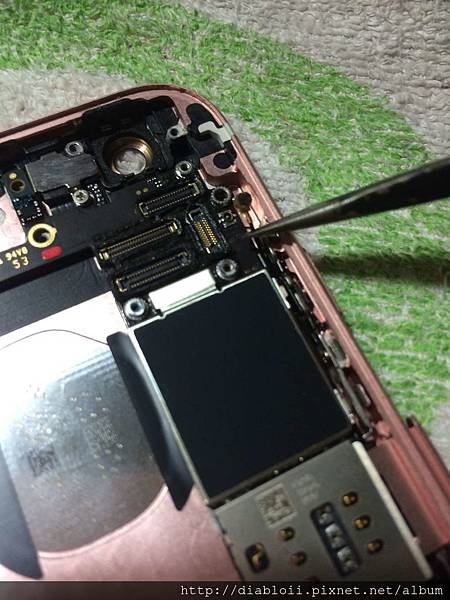

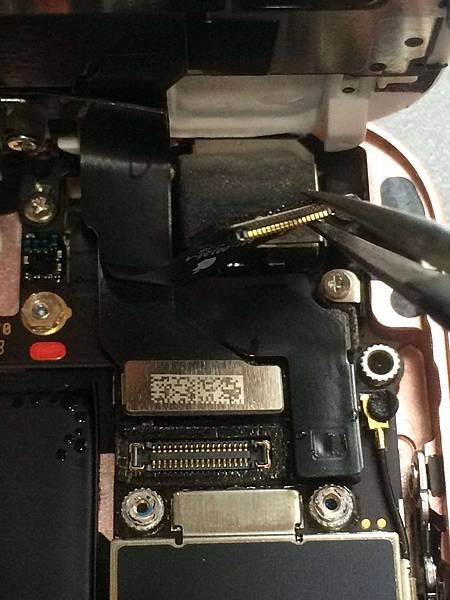

移除主機板連接線

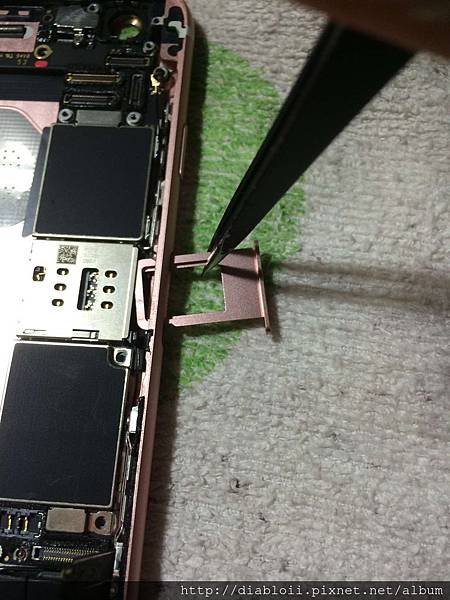

將 SIM 卡托取下

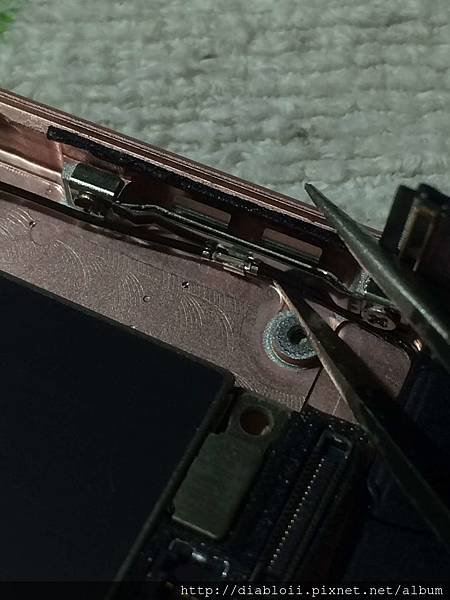

在右側的地方，有卡榫將天線與機殼扣住，在取下主機板前，務必先取下

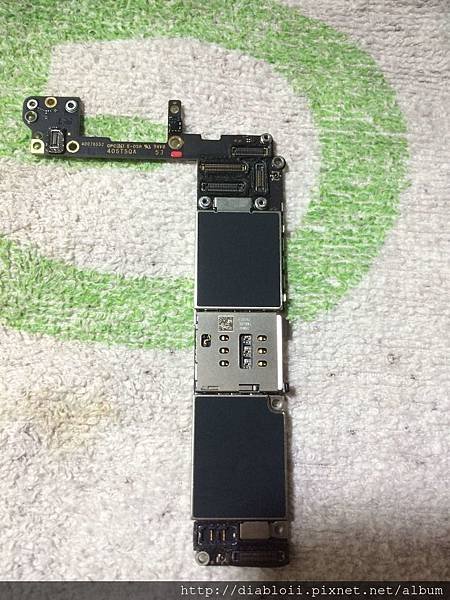

接者取下主機板，主機板正面

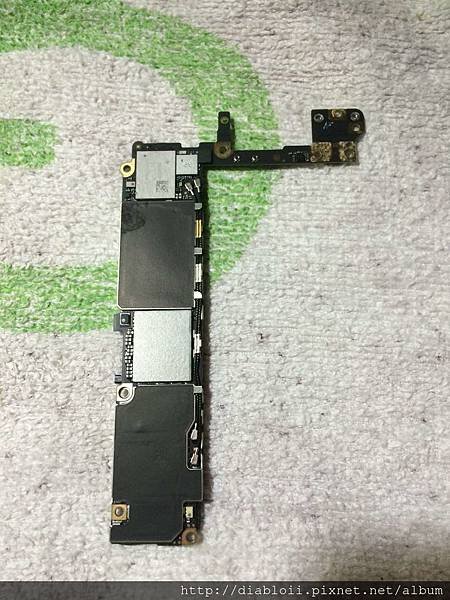

主機板背面

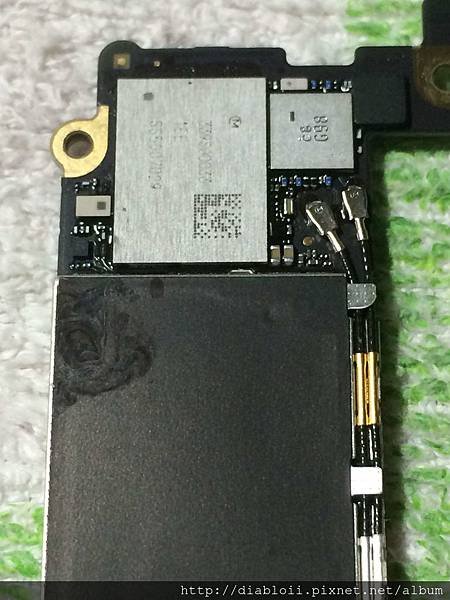

可以看到水痕乾掉的痕跡
同時在 GPS 天線位置，也已經開始有氧化反應

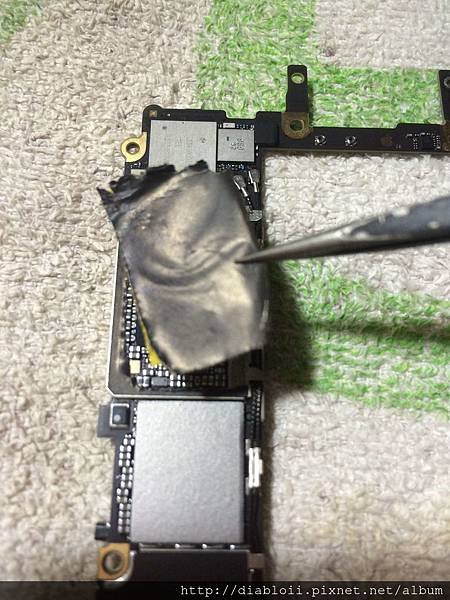

開始卸除主板上的貼紙與金屬遮避板，許多人會問說，為什麼工具人要花那麼久的時間，而有些維修業者，都可以三十分鐘檢測完修
這個問題我也不好說明，但工具人只要收到的是泡水機，無論進水是一滴，還是二滴，一定都是全拆，包含主機板及電路，在檢測部份，時間都會很長，同時也無法做到 30 分鐘檢測跟維修

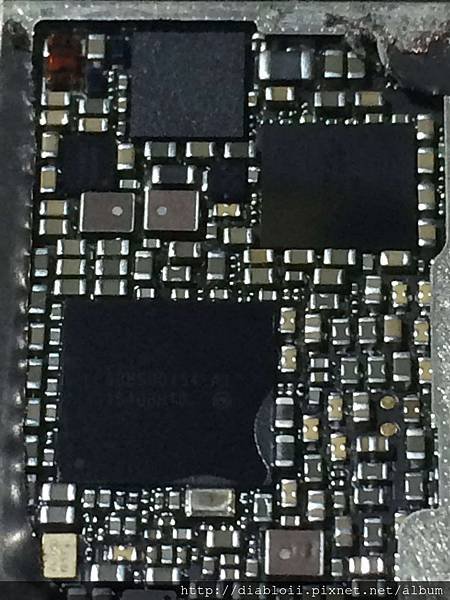

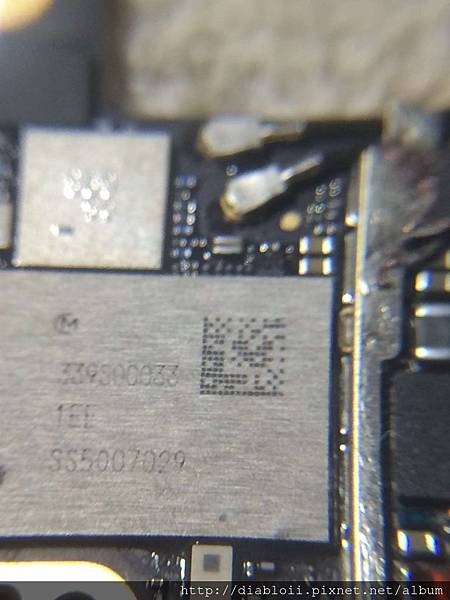

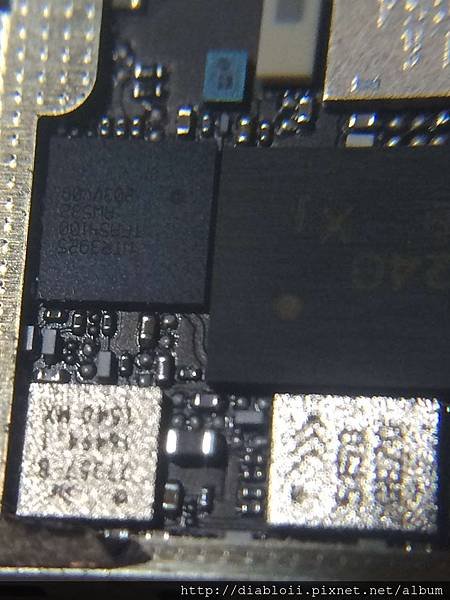

打開放大鏡檢視電阻、晶片受潮等情況
在逐一檢測後，發現泡水的情況，還不算過於嚴重，電路上應該沒有受損

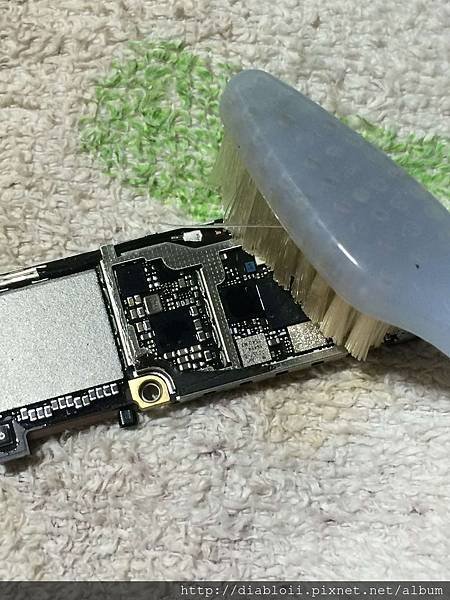

大格局的清洗，可以先避免，但細部整線還是必須做的，利用無水酒精，開始清理電路部份
利用吹風機加熱，讓酒精快速揮發

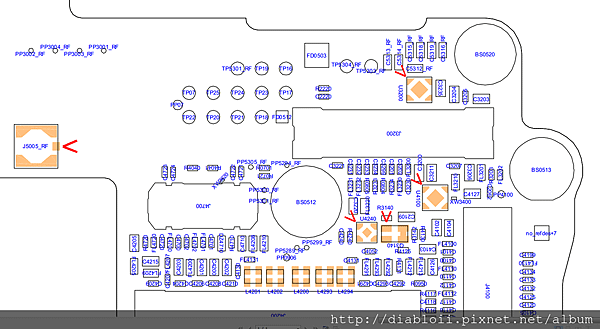

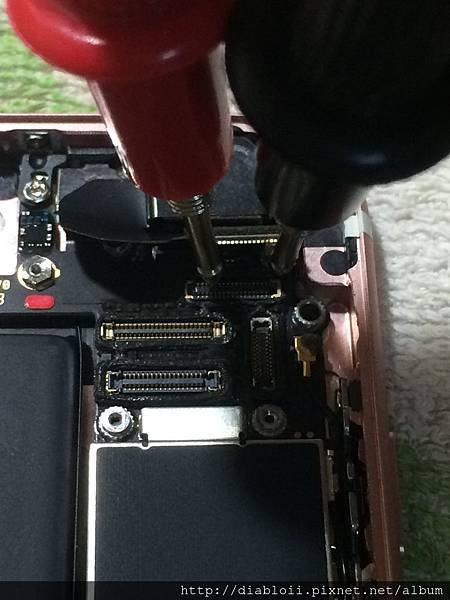

線路整理完後，開始查線，檢測各接點阻值，是否有短路等情況，以下是 I Phone 6S 全 IC 分佈圖
查線過程就不在另外說明，這純粹是意識圖
確認無誤開始裝機，同時要將主機內的指紋全數抺除

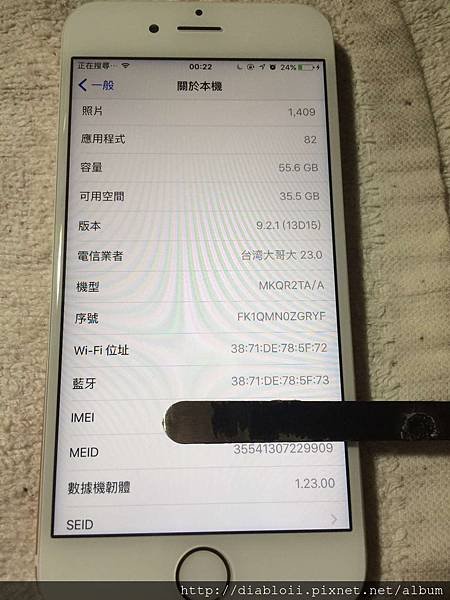

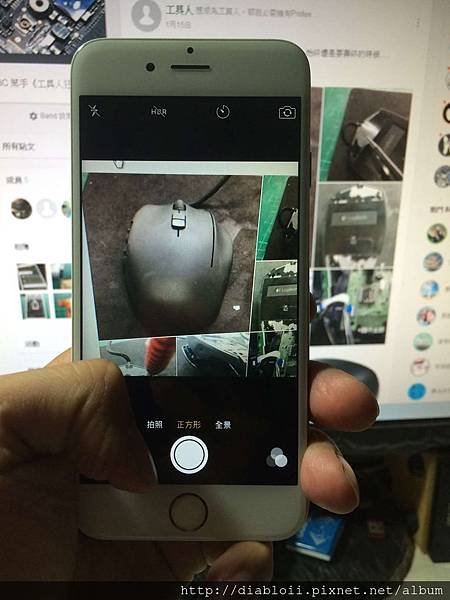

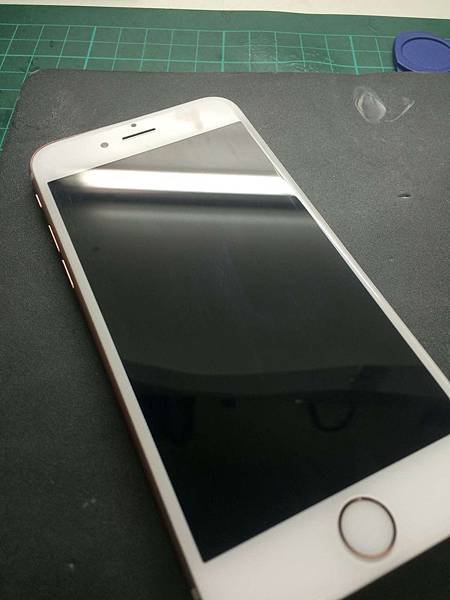

測開機沒有問題，藍芽、WIFI、序號正常，版本為 9.2.1
查線過程中，並沒有發現異常的情況，裝上鏡頭可以正常供電，也是在預料內的事情
還可以玩遊戲
無論什麼手機，泡水都不要開機，送修是保障你最好的方法，為了省下幾百塊的費用，採用一些看似很專業的方式，來自行處理，我相信絕對會更糟，如果你要使用那些方式，那我見議，如果開機了，那第一件事情就是做備份
以下的新聞，就是最典型的，接泡水機但無法處理，也沒有告知風險的案例

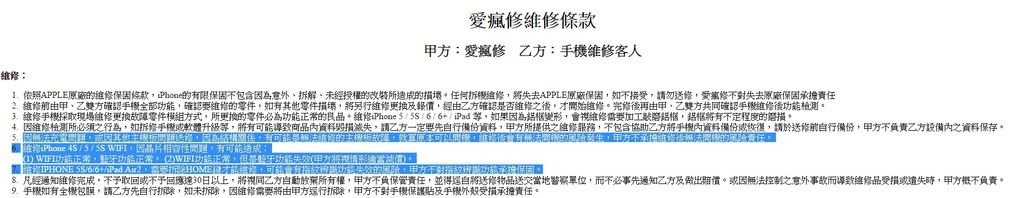

工具人認為，維修人員的程度在那裡，他們自己最清楚，外界是無法猜測的，例如愛瘋修就會寫清楚，表明自己的能力許可範圍，也會在條款說明，原本可以開機的，也許會修到不能開機，以及原本有指紋，也可能修到沒有指紋，同時也擔承修壞的風險，我覺得無論是否程度在那，雙方談清楚，說明白，才是最根本之道，至於廣告上打的『專業』『精英』等等的，看看就好了....
（http://www.fixiphone.com.tw/agree.html）
工具：螺絲起子（50$）、攝子（50$）、撬片（0$）、酒精（65$）、牙刷（10$）、三用電錶（500$）、熱風機（350$）
費用：1025$
費時：200min
