各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 7，客戶這台手機，算泡水也不算泡水，客戶有交待不要公開對話內容，所以我大概講一下，因為某些特殊的原因，客戶需要將手機存放在某處，但這個地方後來因為一些因素，就淹水了，過了一年後，客戶才去取出，也就是這台手機是在水中一直保存了一年的時間，我剛收的時候，連螢幕都是泡到變白的那種，底部螺絲也是用點焊才取出的

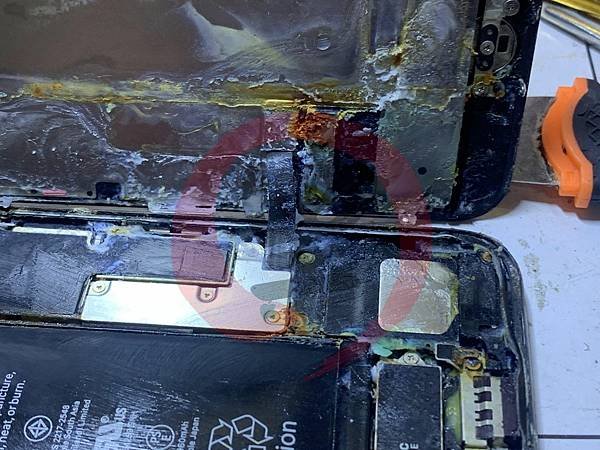

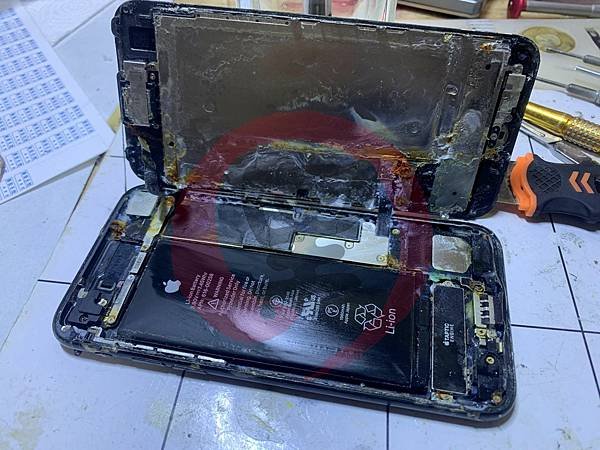

打開後就可以看到如圖片中一樣的情況

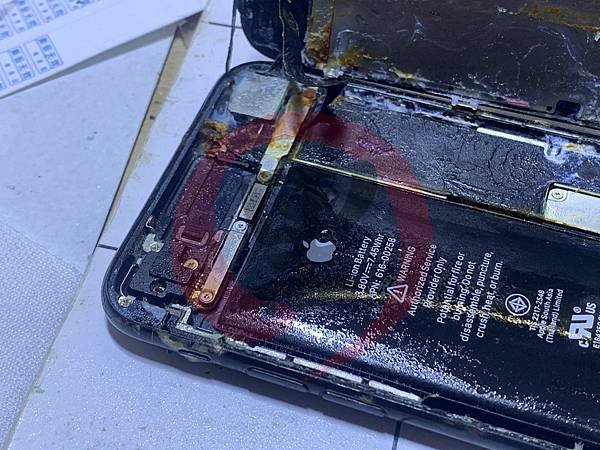

到處充滿一些奇怪的液體與物質

有些看起來也長了一些微生物了

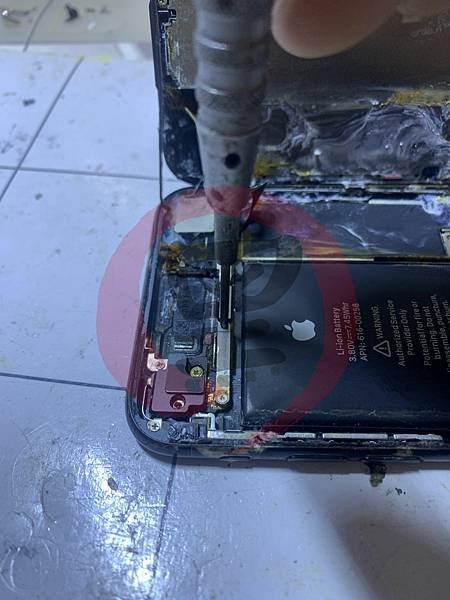

大部份的螺絲都己經廢掉，有些要用破壞的方式取出，花了一點時間才將它們全部卸下

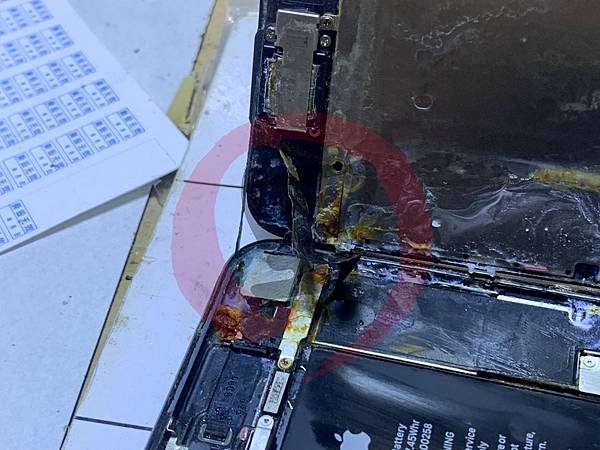

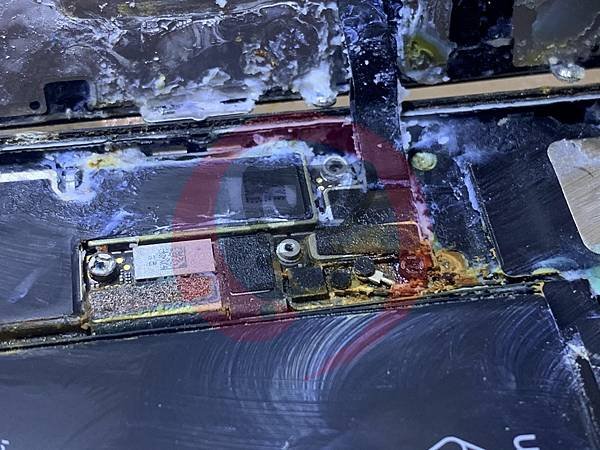

鐵蓋打開後，底下也是愈來愈多奇怪的物質，其實我一直不知道那一砣白白的是什麼

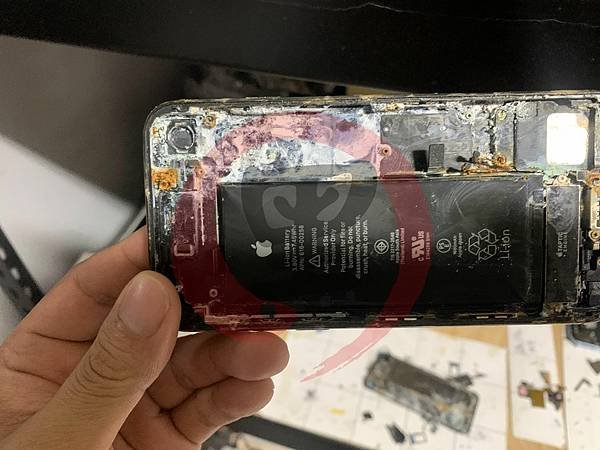

將主機板卸下後，可見機身腐蝕的程度

主機板先進 60 度烤箱放了 30 分鐘後，我才開始操作開鐵蓋

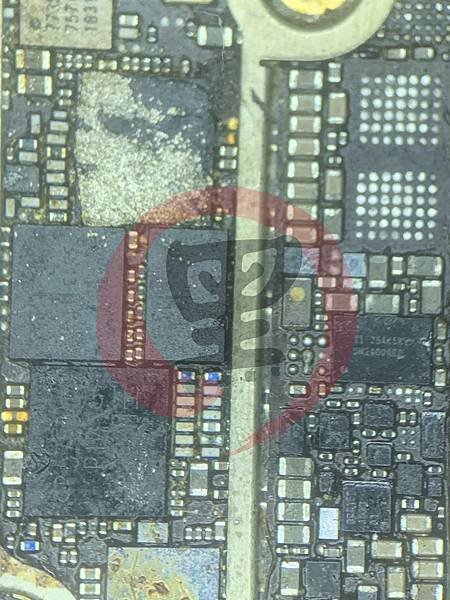

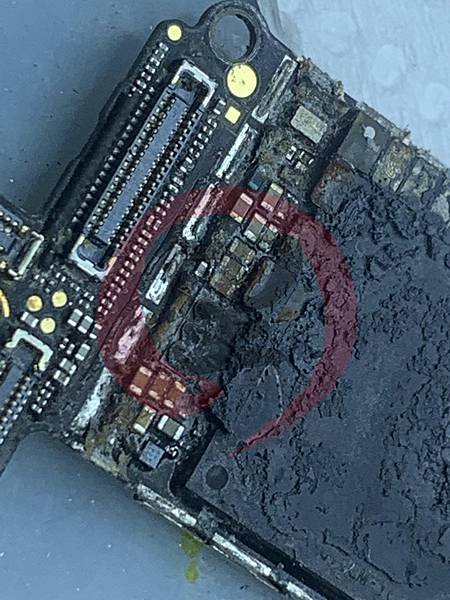

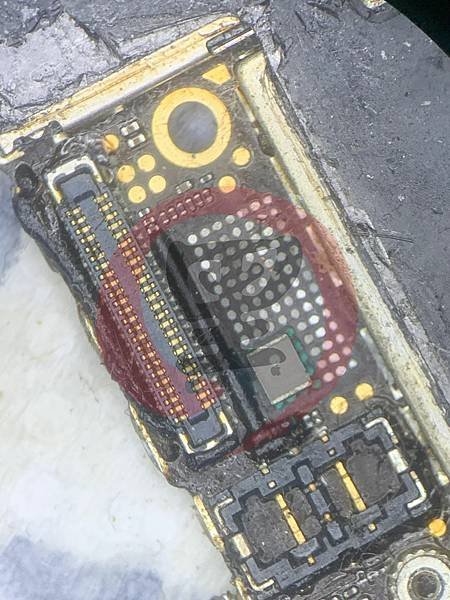

主板的情況，我就不用多說了，反正也是差不多，先將目視故障的元件取下，並且將不參與開機的，全部拆掉，將集成式電感取下，用貼片的方式，補上相對應電感量的電感，因為我要先測 DFU 與 I2C /SPI 的連機狀態，只要信號總線沒大礙，A10 的供電比較好處理，所以就先貼了一顆充電的上去，其它背光、聲音都先不管了

背面也差不多，先將不參與開機的拆掉，並且將參與開機的電路先補上一些

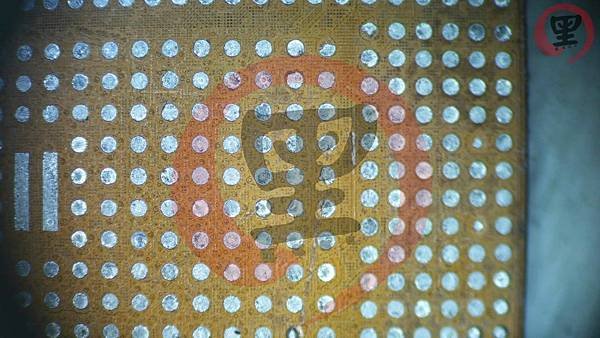

測試完成後，再將處理器取下，開始補線用羽毛片將線路切開補上

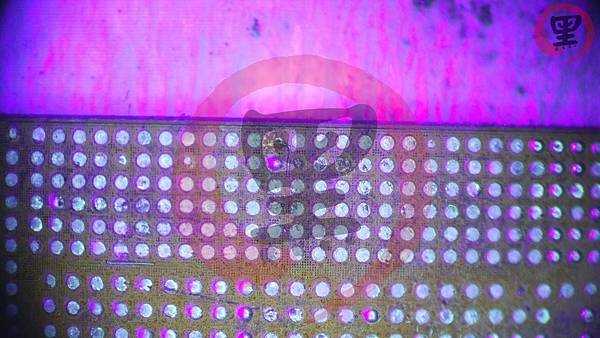

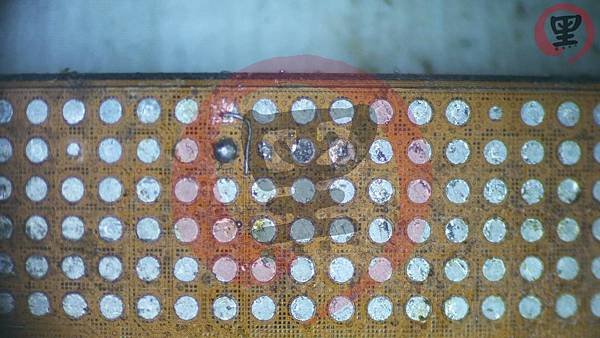

掉點的部份，用腳位計算找到相對應的電路圖，將參與開機與顯示等等都補上，印像我大概補了六條線，照片沒拍太多就是了，因為一開始客戶說不要公開維修記錄，後來交機客戶補充，不用公開對話記錄就可以，所以當時就沒拍太多了

補上後最後打上紫光燈固定，其它沒用的就直接蓋住即可

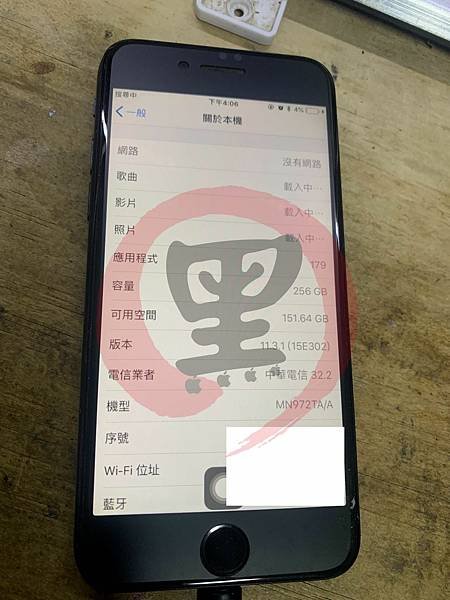

螢幕跟機殼基本上不用處理了，全部換一組測試的即可，開機後，電流峰值達 1.7A，系統還在11.3.1 算是蠻老的系統了

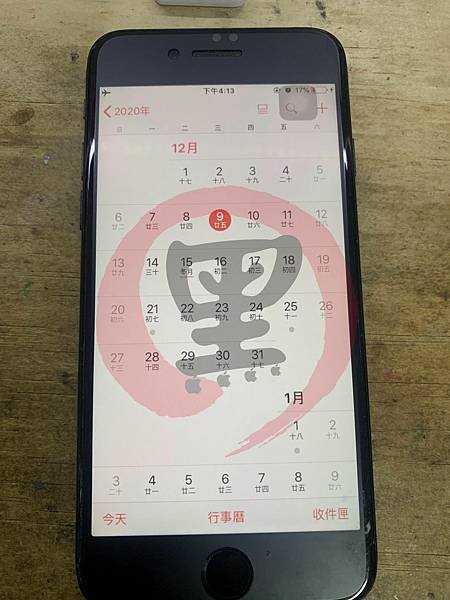

時間停留在 2020 年 12 月 9號，算起來差不多也是一年左右，客戶的重要資料都順利取回了，自己動手，豐衣足食！
