各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是 Lenovo TB138FC ，也就是聯想的平板，他的故障主要是短路，但因為板子剛好己經炸開了，所以只能使用切割的方式進行，先將底下切開１—２層

Lenovo TB138FC 短路爆板不開機

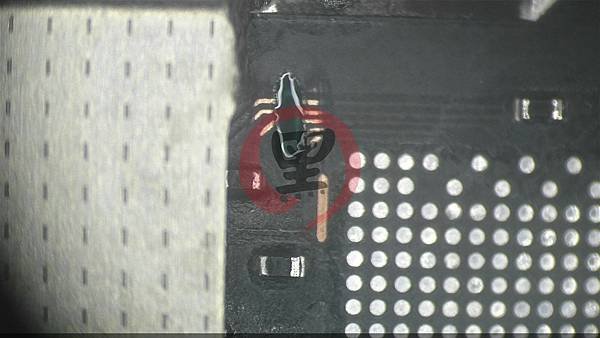

把短路的位置先清理乾靜，並且補上絕緣

Lenovo TB138FC 短路爆板不開機

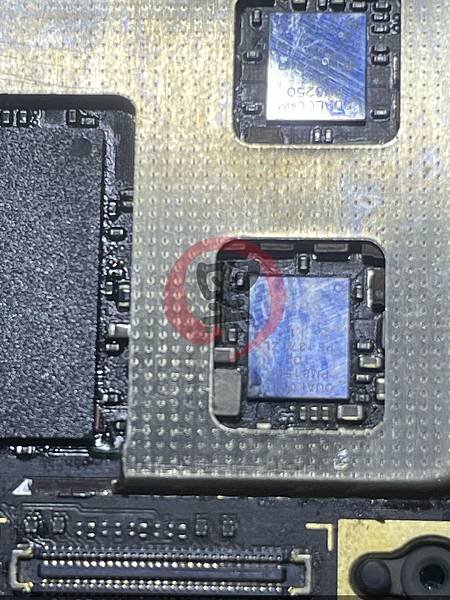

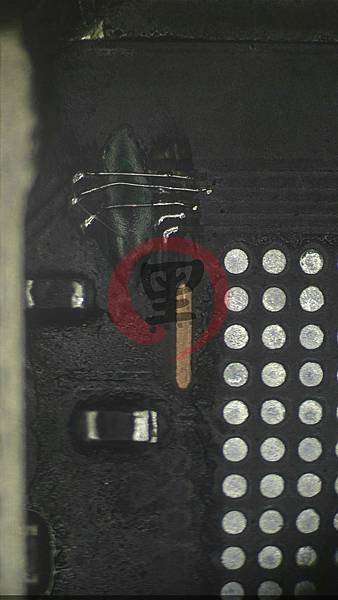

最後使用銀絲線將兩端補起來，拆大件最主要是因為，補線的位置幾乎是靠者處理器的，同時以這顆 SM8250 來說，也算是比較常導致虛焊問題，就一併連在一起修復了

Lenovo TB138FC 短路爆板不開機



最後再重新補上一層絕緣就行

Lenovo TB138FC 短路爆板不開機



測開機，完美修復，自己動手，豐衣足食！

Lenovo TB138FC 短路爆板不開機
