各位好，我是台灣黑手，黑手的黑，黑手的手，最近都在做動態的維修記錄，文字的就寫比較少，當然動態的設備關係，也沒辦法拍的很專業，就只是做個記錄而以，今天講的是 Samsung Galaxy A7 (2018) ，為什麼會特別講這台，因為這台在主板維修上，以手焊來說要求比較高一點的，比起現今的 SM8250 / SM8350 / SM8475 系列來說，這顆 Exynos 7580 也搞死了不少人，加上三星的板料與封膠設計，整個就是麻煩，第一次用原版修復，因為電流不正常，所以可以看到，最終並沒有回裝記憶體

三星系列主板很多，封膠部份都採用軟白膠的設計，這種膠雖然軟，但粘度很高，且殘留範圍大，在加上三星的主板很容易掉點，絕緣層剝落性也高，還有處理器中層的蜂窩槽結構，這台就算是集成了，很多不好搞的特點，在 2018 那個時期，維修界確實就是這樣，當然現今也有一些機款是很難弄的，例如同為獵戶座的蜂窗三排與雙層板滿膠等等，每個時代的維修師傅，都有屬於技術時代該克服的問題

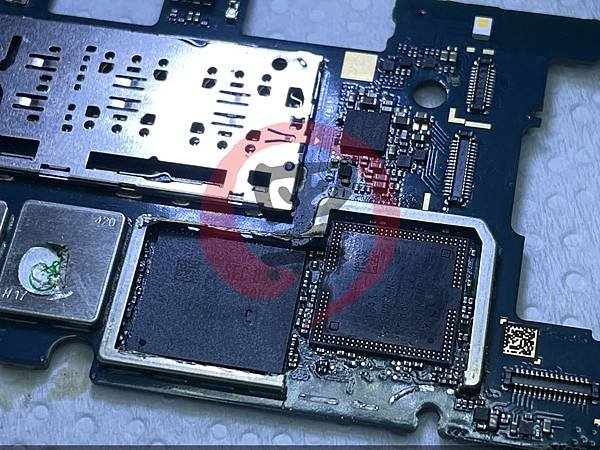

這台總共修了二次，第一天收到件，測了開機電流，確定梯形正常，單純沒畫面，測了顯示沒有異常，就擺者，第二日就無法開機了，觸發無電流，也沒擺幅，處理器、供電都弄了一次，電流似乎不正確，覺得還可以搶救一下，還有機會，選擇了搬板移心三大件移植，其實我沒有很想弄這台，因為他在手焊技術上來說，不是太好做，而且它老了，風險相對也高，可以看下圖，這片是要被移植的板材

這種安卓不比蘋果，它除了老，容易脫皮、掉點，板材又薄，蘋果你買個打磨板或者自己買個 CNC 研磨都比這個好做的多，同時期的蘋果手機是 iPhone XS 系列，相比之下，你就知道，這個三星獵戶座是多麻煩的一件事情

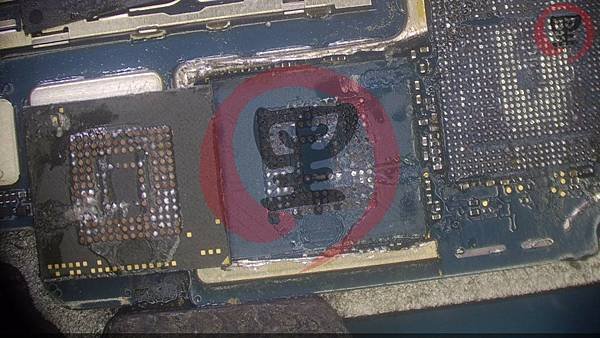

同圖片所看到，需要先將板材上的處理器、記憶體、硬碟移除，這掉的點也是非常的驚悚，雖然都是空點，是的，不用懷疑，它就是這樣都是空點

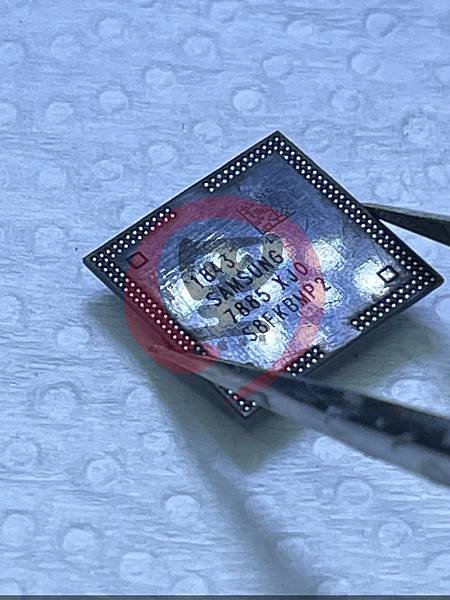

接者就再重覆一次，最開頭看到影片的流程，主板除膠、將底下脫皮處補絕緣，處理器中層除膠、下層除膠，補絕緣，記憶體除膠，硬碟除膠，中層灌錫，下層植錫，上層植錫，下層回焊，上層貼回中層，硬碟回裝

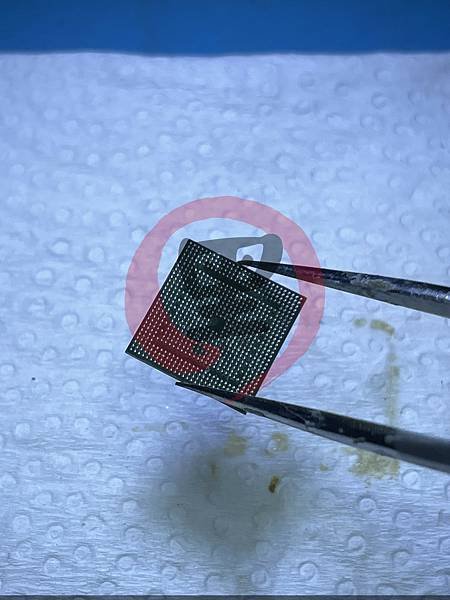

中層灌錫，它是沒有定位網的，必須要將蜂窩槽灌到同一個水平面，如果蜂窩槽內有殘膠必須整理到乾靜後，才能再灌錫，這個是二排還好一點，還有一些同為獵戶座的處理器是三排的

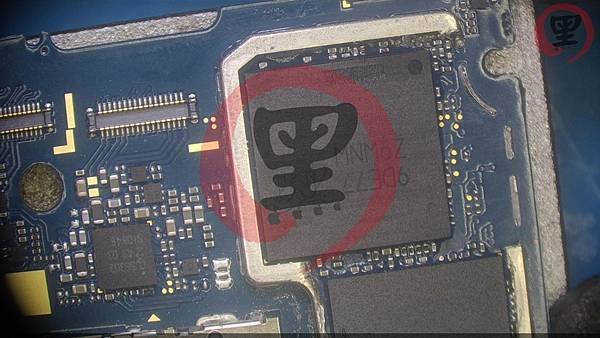

先裝處理器，正常的電流會比較大，大約 350mA 左右放開歸 0，要做二次連機測試（不用裝電池，強制觸發按壓不放），識別獵戶座為止，把 RAM 裝上去後，電流就會掉下來，觸發為 60mA 左右，最後再將硬碟回裝就可以了

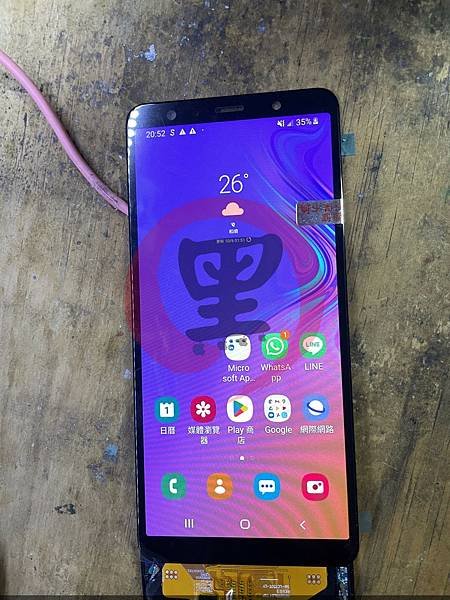

因為螢幕也是故障的，不過有先確認 CDC MODE 狀態，所以預估資料是保留下來的，所以又另外叫了一片螢幕來，最終也是順利取回用戶數據，自己動手，豐衣足食！
