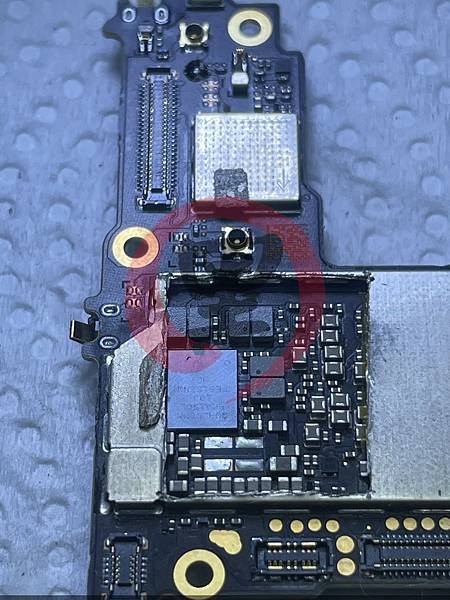

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是 ASUS ZenFone 6 ZS630KL，故障現象是沒有背光，當然客戶不太清楚故障，描述的是無法開機，其實這類的故障，之前就己經修了很多，也有在臉書丟過不少的案例，背光迴路大多都是燒這一塊

有一顆供電晶片、兩顆電感、電容、二極體，以及幾顆小的濾波電容，有多少會燒掉短路，這情況還真不一定，不過就這台來說，燒的是一顆電感跟一個二極體

不過保險起見，我是將兩顆電感、電容與二極體都一併更換了，這裡特別說說一下，這很重要，這個背光迴路對電感的要求很高，如果你是隨便裝的話，一送電基本上就燒了，運氣好一點的可能會在五秒左右爆掉，所以這個電感在選件的時候，一定要特別注意

一系列都處理好之後，就可以開到完整的畫面了，至於有網友問說，為什麼這個型號鐵蓋是用吹的，有幾個原因，第一個他太大片，吹下來沒問題，有一些風險存在，客戶以數據救援為目的，維修時應考慮客戶的需求避免增加風險，第二個原因是 ZS630KL 雖然設計的功能與款式都算不錯，但就主板的設計來說，真是太糟了，板子很薄如果少了鐵蓋去固定，它很容易變形，雖然說在焊接完都會裝回去，但還是避免不少在測機時，主板中央內塌的問題，總之都是過去式了，因為現在 ZF 都出到 10 了，自己動手，豐衣足食！
