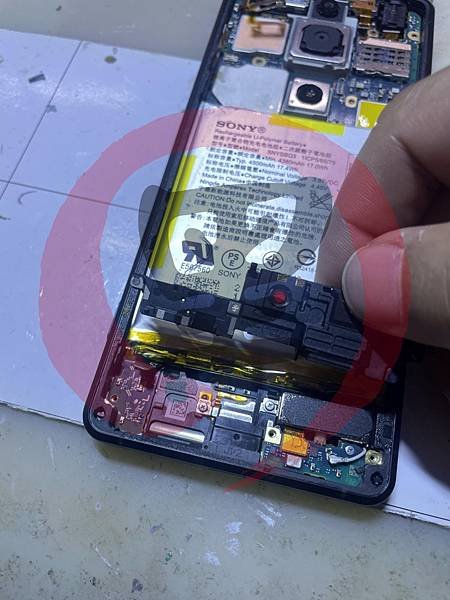

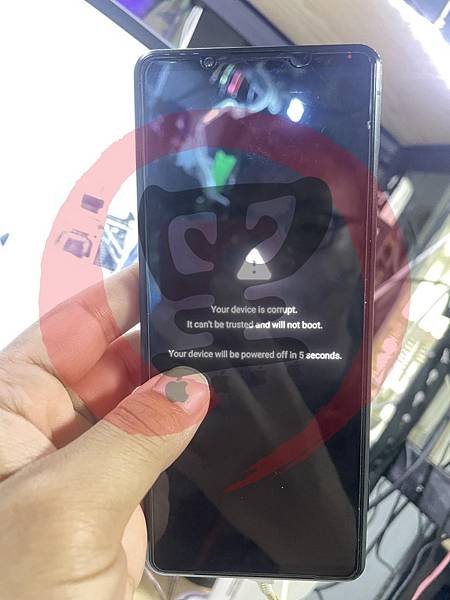

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 SONY Xperia Pro-I，客戶描述就是說無法正常開機，不過對方好像先跑去刷機，然後接者才送過來，首先這台機子不是很好拆，可以看到圖片中，電池的正面，有一整片的脫地膠，完全死死的咬住背蓋

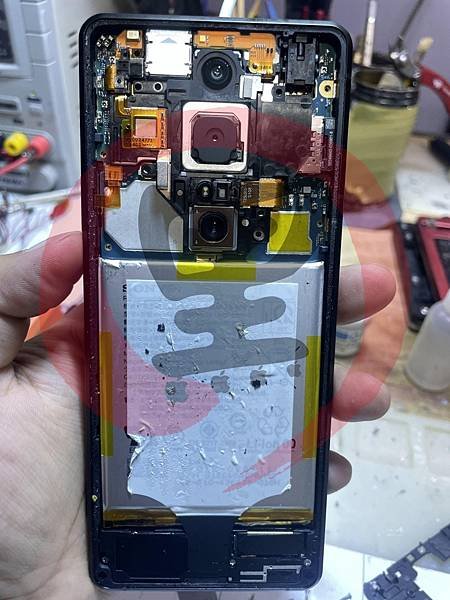

拆卸後，到目前為止看起來還中規中矩，跟一般公板的款式看似差不多

接者將中框塑膠拆掉後，就覺得不太妙了，怎麼會設計的這麼像一台路邊的組裝機，因為內部的結構、排線，都不像是一個合理的佈線該出來的，光是一些零件，就透過層層轉接的方式，然後最後在用膠水去粘住

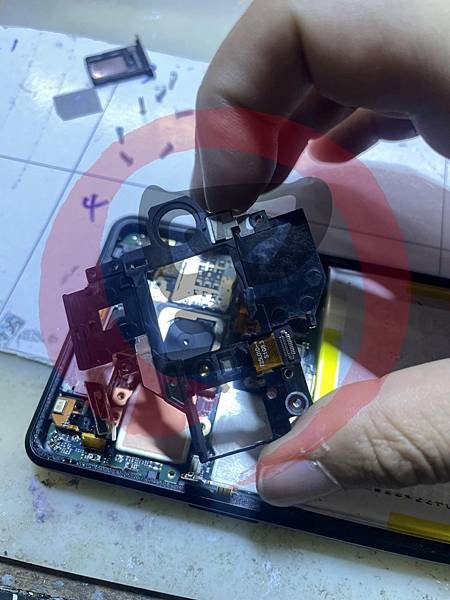

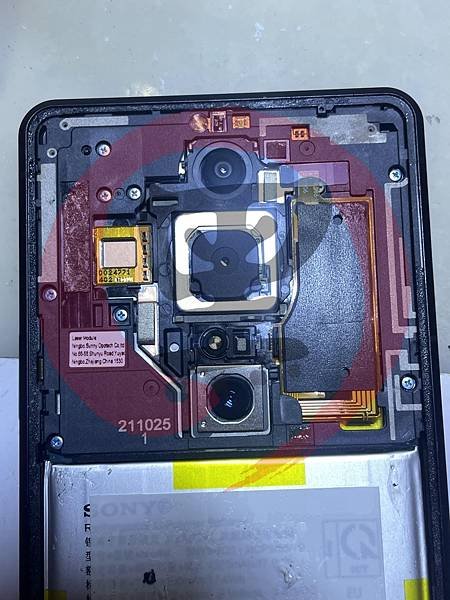

先將中間相機固定環取下

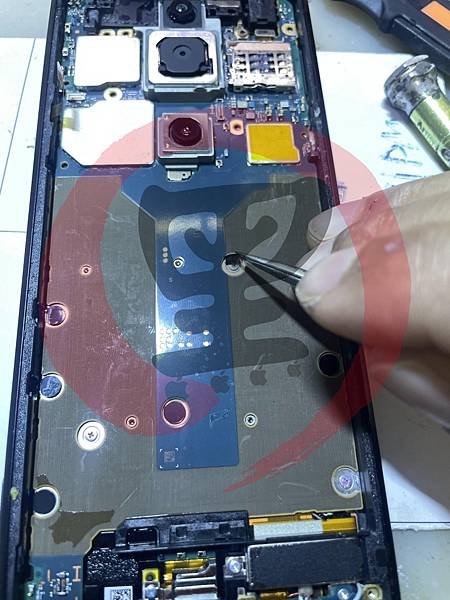

主機板是整片式的設計，也就是從頭到尾，壓在全機身的最下層，下主板前必需先將電池取下，而電池排線也在主板的最左下方

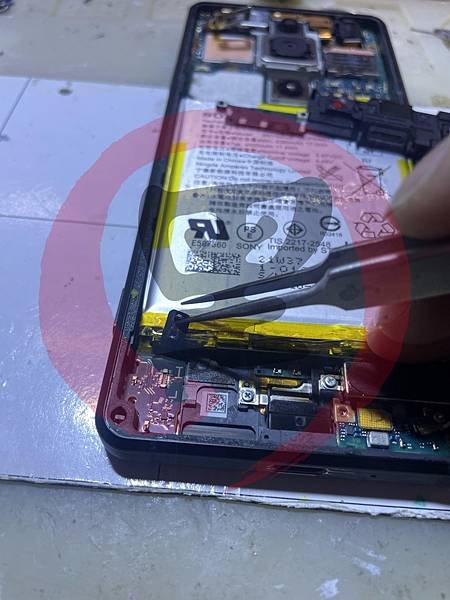

意思就是說，我要拆電池前，還要先將擴音器取下

然後再斷電

，而電池的下方，又加上了膠片將螺絲隱藏在下方，印像有八顆，最後在將震動器等排線斷開

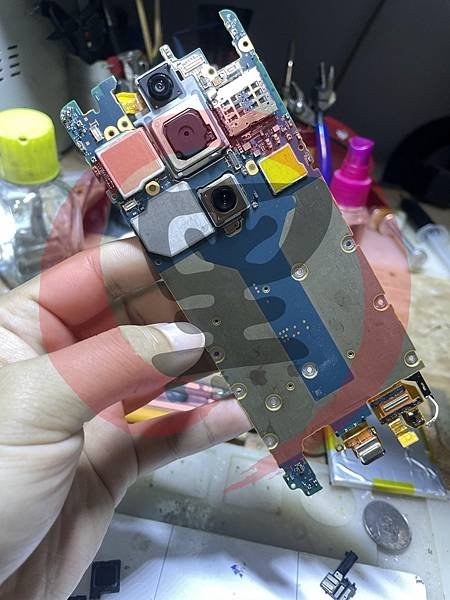

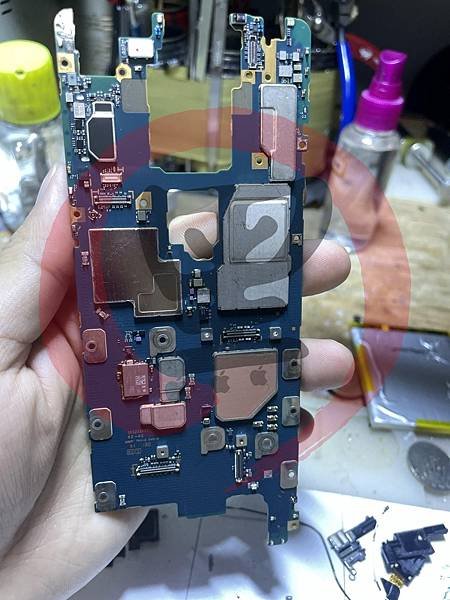

走了好大一圈，才能將主板卸下，這是主板的背面，這裡也用了大量的螺絲、膠扣跟不知為何的佈線組合

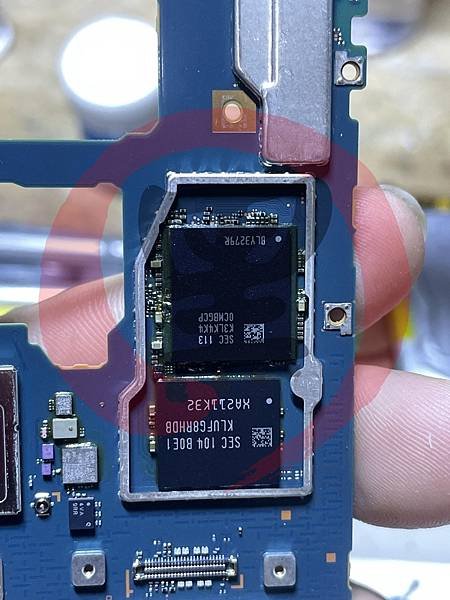

正面也來一張

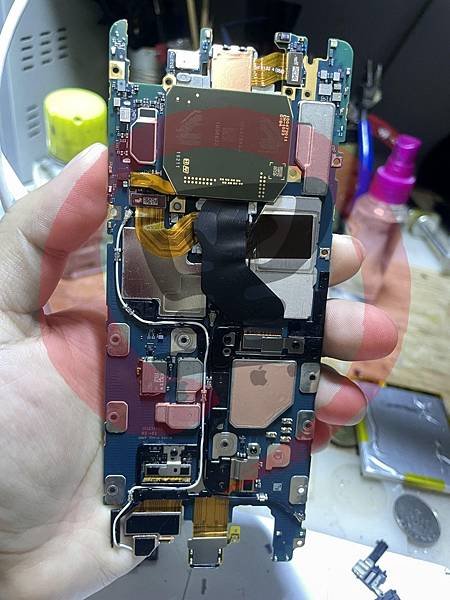

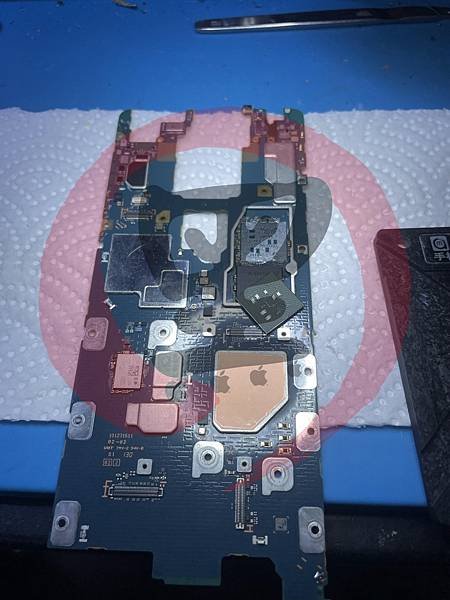

怎麼拆的我就不拍了，反正卸下全部組件後，單主板就長這樣

等於說，我要把主板卸下，要把桌面上這一堆全部卸下，老實說，我己經很久很久，沒有去記手機拆的順序，除了這台之外～～哈哈！

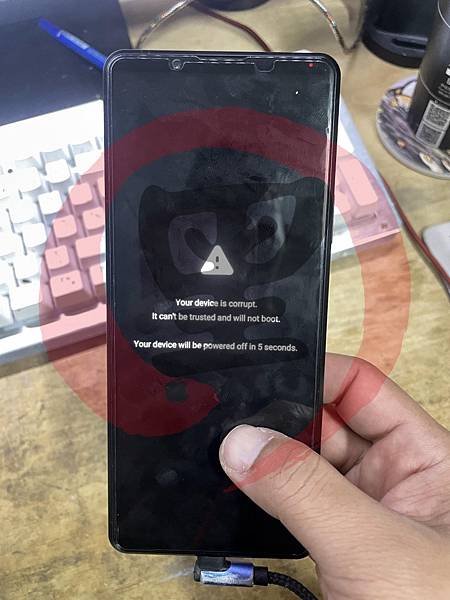

他開機不正常，並不是卡LOGO，更不是卡 Revoery 或 Fastboot，單純看起來像是 引導A 或 引導B 或者 BOOT 參數引起的故障，當然也不能排除 SM8350 本身的問題

有鑑於 SM8350 的表現，我還是優先針對處理器的部份做一次重置，雖然我比較認為是由 UFS 本身 或 BOOT A/B 引起的問題可能性更多一點

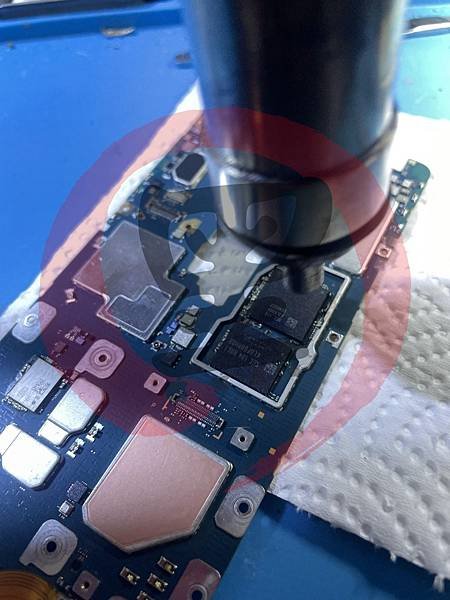

主機板是很大的，拆焊相較來說，需要用到跟平板差不多的溫度

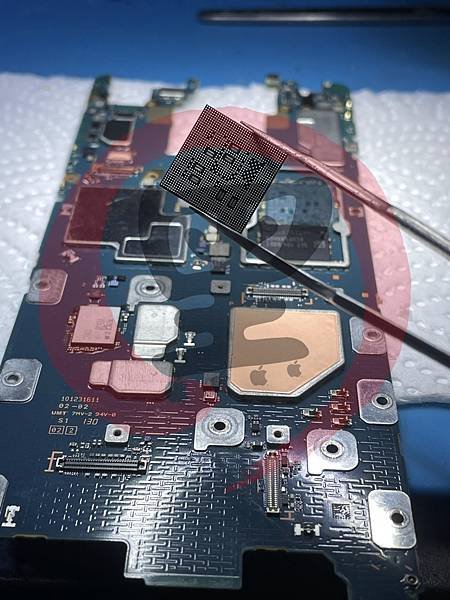

兩大件重置完成

開機後跟之前的故障一樣，並沒有任何改善，這個結果我是預料的到，因為這個看起來就像 UFS 的問題

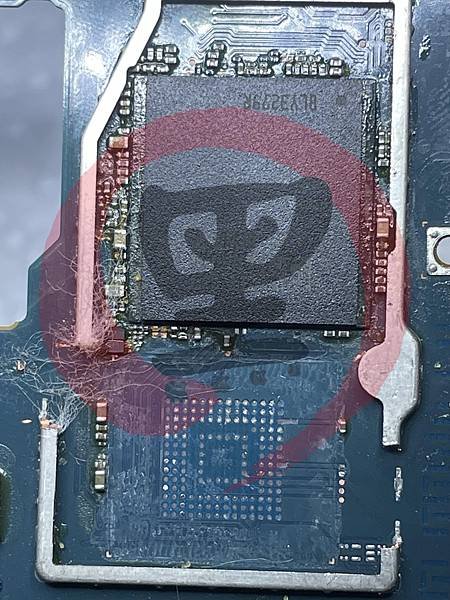

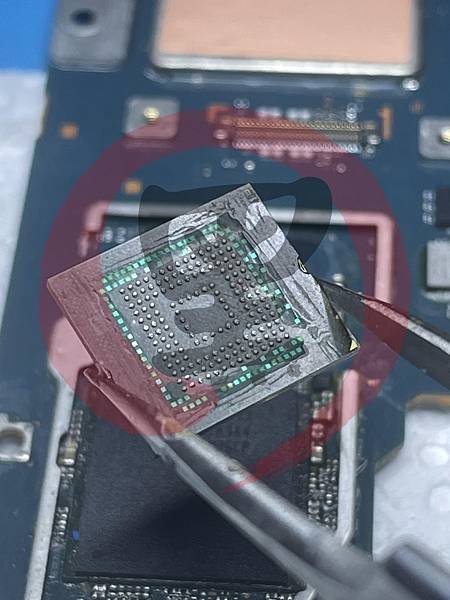

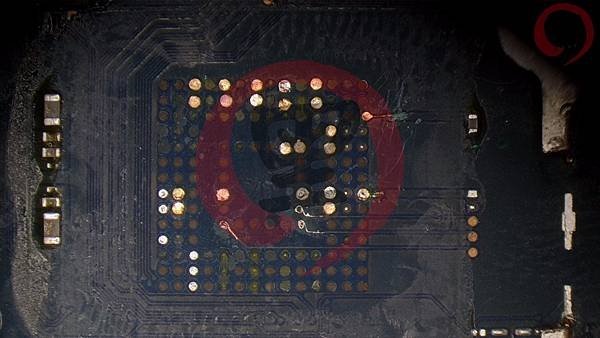

第二步將 UFS 拆掉，這個就比較慘了，硬碟底下的點掉了相當的多，可以說是全軍覆沒，只剩不到七個點還在線，接者只好用羽毛刀將全部需要的線路先挖出來

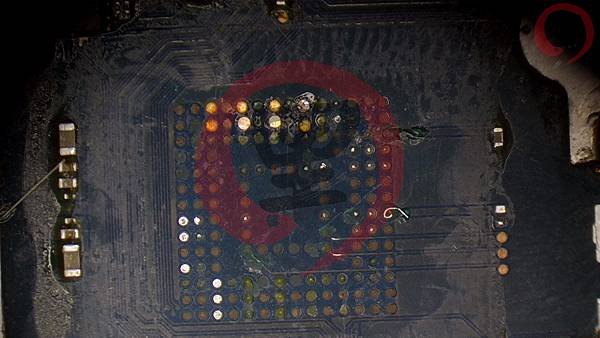

溫度部份肯定是沒問題的，因為處理器一個點都沒掉，那就不可能是溫度，造成硬碟掉點，到這裡為止跟我預想的是差不多，但沒想到的是 UFS 的問題，居然是出在板子上，但因為參考數據太少，無法確認到底是不是設計的問題，先用銅片覆蓋在挖出的焊點上，並且焊接好

其它部份就直接飛線補上，整個弄好的效果大概是這樣

UFS 植好錫後要上燒錄器測試，外圍可以補上絕緣，不是怕它連錫，主要是怕下拉訊號影響

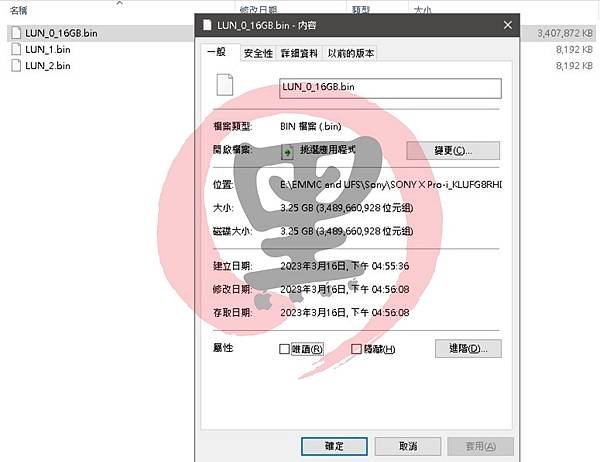

這裡測試的結果，用兩台燒錄器跑 LUN0 都只能讀取到約 3.25G 左右，很明顯這是有問題的，如果我跑測試，一定要跑完整區，讀取的話最少前 16G 要跑完，少一點也得要 12G，其它用 HEX 接上或補 00 也行

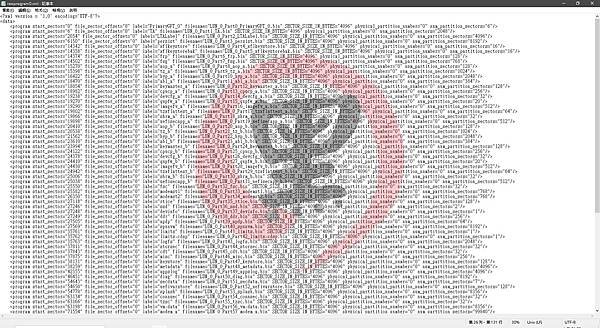

打開列表用 MIPI 的 XML 模式，可以直接略過讀不出來的部份，用獨立的分區備份出來，確實在某些啟動區，是讀不出來的，若能將 UFS 先重置，在沒有OTP LOCK 的情況，直接重寫硬碟參數、時鐘、啟動區、分區、分區表參數，跟還原基頻部份，修復的可能性還是蠻高的，當然讀取 ERROR 並不排除是硬碟本身故障，因為下面點掉都那麼嚴重，也有可能是刷機時，刷失敗等等可能性

有解決處理的方案，不過後來沒修，可能預算超出客戶的預期，或者他有更好的處理方式，所以我只好又將硬碟裝回去，回復初始狀態，雖然沒修，但不失為一個很好的經驗，自己動手，豐衣足食！
