各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 SAMSUNG A30 ，客戶描述是無法開機，拿到手機先針對主板上電，觸發後電流是大約維持在 100ma 左右

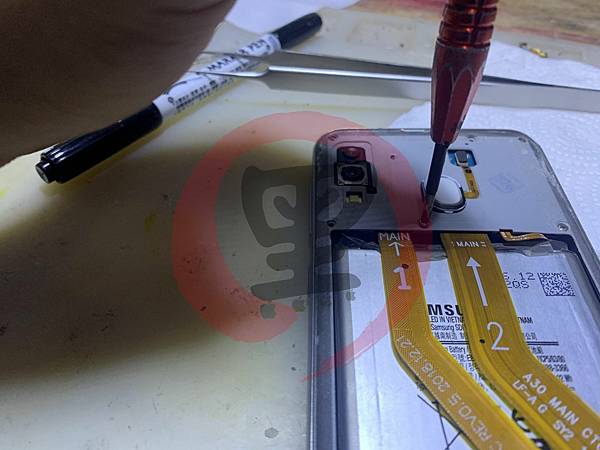

因為主板零件，大多都背蔽避板檔住，所以我只能先斷開外圍後進行測量

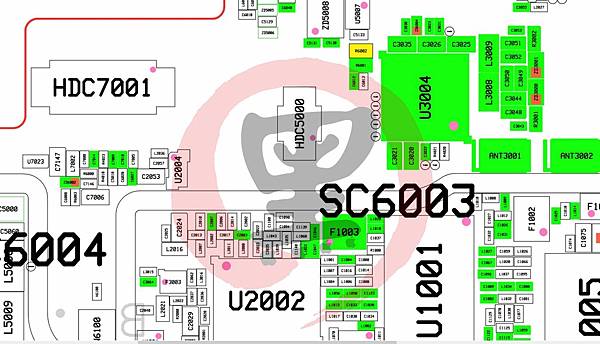

主要我從 HDC7001 的下方元件，針對 1.8V / 1.2V 等等數路供電測量，發現部份供電是不出的情況

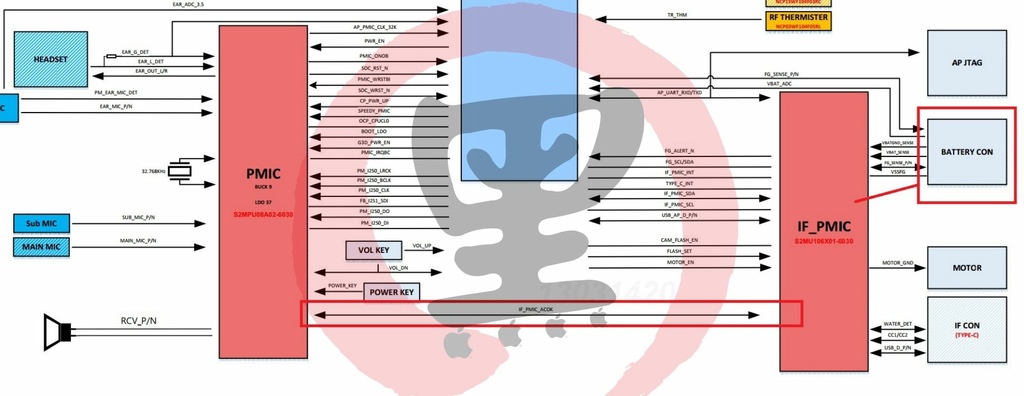

從電路框架來看，主供電是分別由兩顆 PMIC 組成的，我優先考量的是右側那顆 IF_PMIC，因為這顆主要先吃 BATT 進行轉換

接者我看了一下元件分佈圖，找到 S2U 的供電晶片後，將蔽避板切開，一開始考量是用吹開，後來看完元件分佈圖後，還是決定用切的

因為 U5003 跟 UME5000 貼的太近，而 UME5000 就是 FLASH，用吹的基本上會爆，而且機率很高，如果只是 AP 我還覺得沒差，因為 AP 比 FLASH 耐吹的多，如果要動 FLASH 那風險自然增加不少，所以最後決定用切的

先將 U5003 取下

可以從圖片中看到 U5003 的晶片內部己經有爆米花出來，可以說是廢了

準備好一顆重封的晶片，雖然不比原裝原封的，但我買了三顆，應該總有一顆能用

更換新的主供電後，果然開機了

驗身一下 A30 無誤，說話這個佈景主題的字型還蠻可愛的，保資料救援，自己動手，豐衣足食！
