各位好，我是台灣黑手，黑手的黑，黑手的手，算一算今天講的是第三集了，故障情況類似於第一集，不過該台是 ZS620KL

第一集：ASUS Zenfone3（ZE552KL）開機 LOGO 閃退（第一集）

第二集：ASUS Zenfone3（ZE552KL）卡開機畫面資料救援（第二集）

客戶描述如上圖，拿到實機後的故障如下

大置的情況就是這樣了，來去開修吧～～

機身分離後，可以看到原廠的保固貼紙沒被撕掉，估計是沒有人修過的

沒人修復過的手機，比較好處理，華碩手機因設計結構不複雜，也有許多 DIY 玩家，會自行更換電池、尾插等等，情況好一點的沒事，弄的較糟的，就需要花費比較多金額來處理了

華碩的充電，其實控制的晶體比想像中的還要多，除了二個主供電，一顆副供電，還有管理晶片、保護晶片、快充等等，這顆是其中一個充電管理的部份，橫向的二顆電感，在 TYPE-C 進電時，應測得 3.16V/3.0V 與 0.6V/0.7V 的電壓，但在測量時，發現均為 0V ，二極體值正常，代表前端主線有異常

在這裡可以看到二顆主供電與副供電，在攝子指向的兩端，轉換電路上電容呈現短路，因俱體不曉得那一顆，所以三顆全部拆掉更換

確實找到一顆短路的電容，但是該線路還是呈現短路，所以將 Qualcomm-PM845 一併取下

確認焊點沒有異常

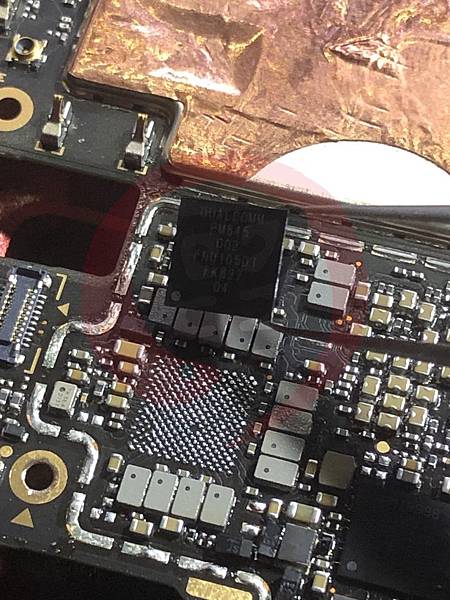

更換 Qualcomm-PM845 新品晶片，重新植錫

在來就是 ASUS 的 FLASH 的問題了，該機款 ZS620KL 有一個問題就是，該晶片底下並沒有封膠，且溫度低，像我自己使用的是 898D 只需要用 260 度，就可以輕鬆取下，雖然說一旁的 Qualcomm Snapdragon 845 發熱量不像以前，那麼的可怕，但因不確定該 FLASH 的二元共晶是否夠穩固（以我修過的數量來說，應該都不穩固）

所以我同樣找了一顆 ZS620KL 帶資料的 FLASH 來做測試，確認到底是 FLASH 底層故障還是二元共晶層的問題，我們沒那麼高端的設備，一切都還是靠手工

最後確認本體沒有故障，重新脫膜回焊，完成修復

充電可達 9V/1.5A 快充，保資料功能全正常～完美修復，能學會電路分析與模擬電路，是為了讓自己能處理更多的機款，單純只看輔助程式把手工練起來，能應付市面上通病類的故障，但不足似應付非通病類的故障，咱們是幹教學的，總不可能只會看看藍銳、圖紙狗、ZXW 那些程來就來教書吧，講出去不也讓人笑掉大牙，原來你們的師資程度就是，每年繳一千塊拷貝出來的

學習跟教學是一樣的，千萬不要相信，別人跟你說：「這樣就可以了啦」的鬼話，如果「這樣就可以了」，我就還是二十年前修電腦只會重灌的那個工具人，特別是我們這種底層維修人員，若不每天充實自我，自廢武功，是早晚的事情，今年快結束了，如果我告訴你，在這個 2019 年的每一天，我都幹到凌晨四點做分析電路，你相信嗎？
