各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Huawei Mate 20 Pro 客戶，客戶描述手機故障後，無法充電，僅能使用無線充電，但有線的都無法使用，有送回華為三創，告知是尾插故障，但是要換主機板

我也是按原廠的說法，準備好尾插來更換，不過收到手機後，我插上 TYPE-C 後，電流檢測器就是直接進保護，所以我猜根本就不是尾插

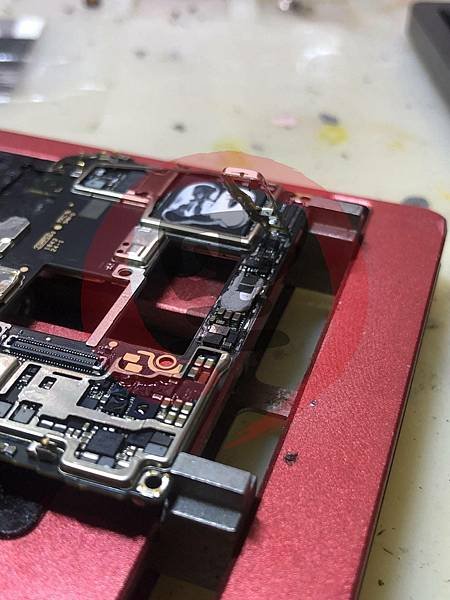

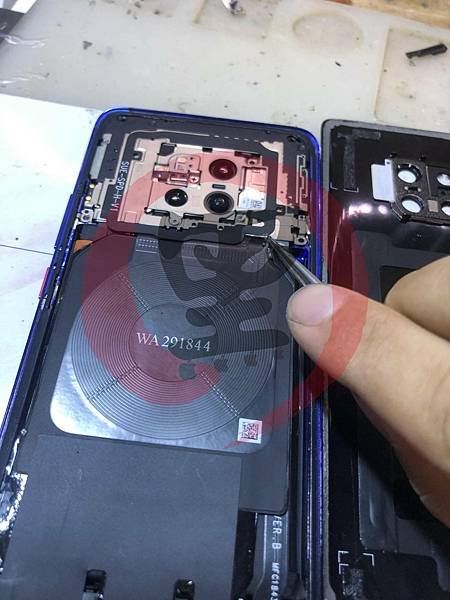

也如同我所想的，插上新的尾插後，同樣出現進入保護機制，我大概看了一下原廠電路圖，發現這台的充電相關電路，二個字複雜，大部份都集中在這一塊，先將鐵框卸下

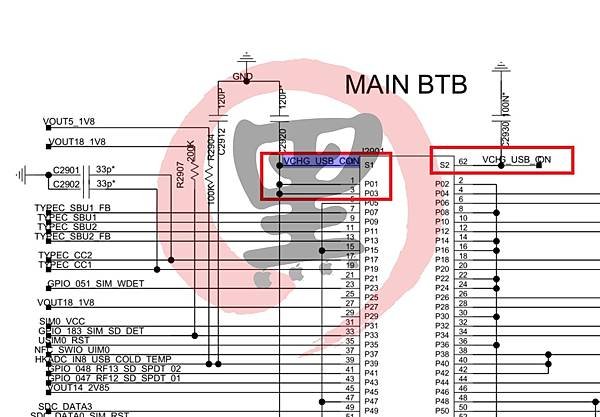

因為是上電就進保護，所以先看到尾插連接座，找到 J2901 的 VCHG USB 的腳位，跟者線路走下去

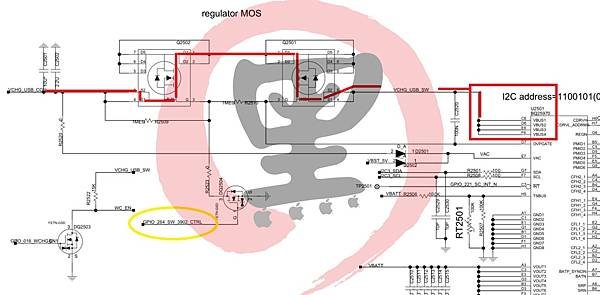

電路圖跑了一圈，發現在這台 MATE20 PRO 光是用來管理充電的晶片，就有三顆，而且還採用了大量的 NMOS ，因為這裡的電路是真的有點複雜，光是 NMOS 在充電電路上，就有七八個，其中還摻雜的很多 GPIO 控制，但因為 GPIO 並沒有寫出控制項目，所以這個充電電路，我也是看的很頭痛，最終從這三顆充電晶片（如果在加上USB控制器與無線充電，就有五顆），挑選出了  BQ25970 這顆主晶片

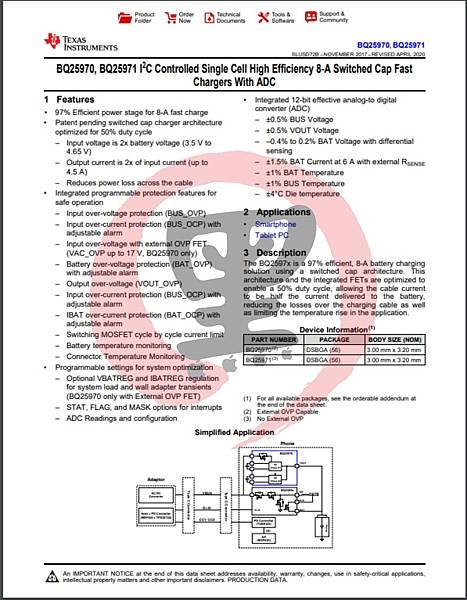

這是顆 TI 的充電晶片，數據手冊上是寫了 8A 不過就 P20 Pro 的設計結構，換算下來，應該也沒這麼多，不過也還算是蠻大的就是了，但我還是想說，像華為這樣的設計，功能都算是＂疊＂上來的，設計的太過於凌亂，如果以蘋果來做比較的話，真的還是差太多了，這台當初也差不多要三萬，光看功能感覺還是不錯的手機，但看完內部，覺得還差火候

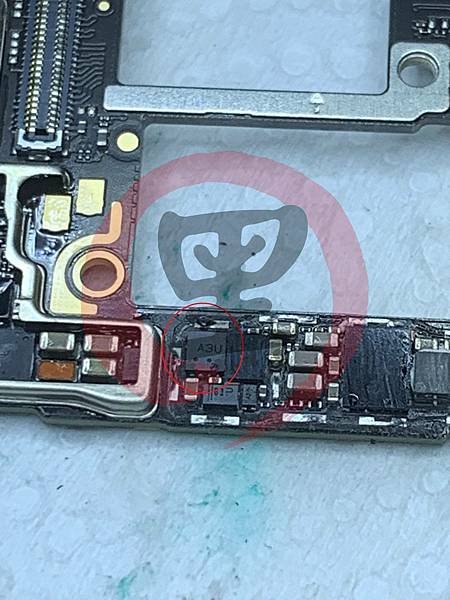

更換掉 TI 的充電晶片後，再次測量發現一個 A3U 的元件處於異常，而這顆元件在電路圖中，卻找不到它的電路

後來翻查了資料，確定該元件為保護用的二極體，將元件卸除後，測量二極體值為零，代表已被擊穿，這個二極體與更換過的充電晶片是相通的，可以不裝，是不會影響充電，主要就是保護用的嘛，如果有零件的情況下，最好是將它裝上去

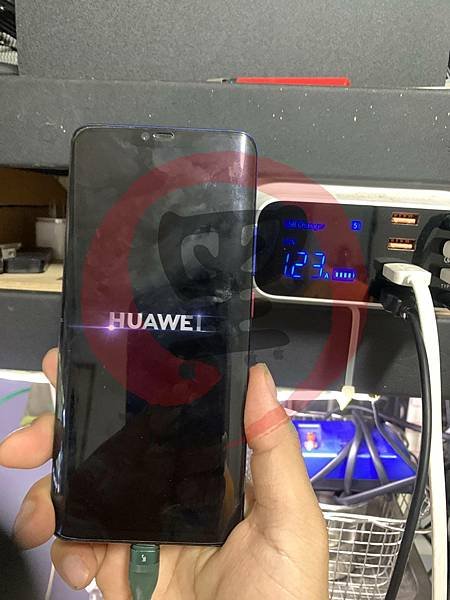

最後測開機，充電也有正常的充電電流囉，收工，自己動手，豐衣足食！
