各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 APPLE TV 4K 故障是，可以開機，但是完全沒有畫面

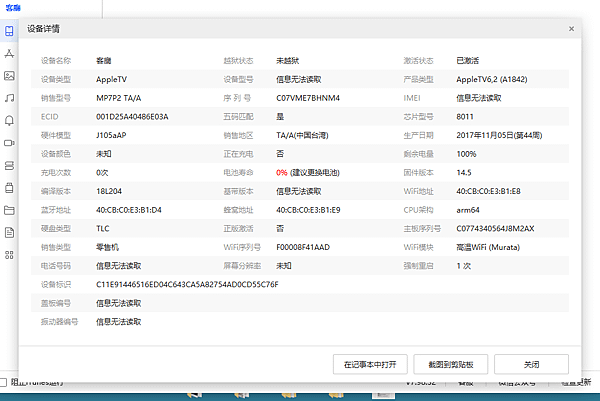

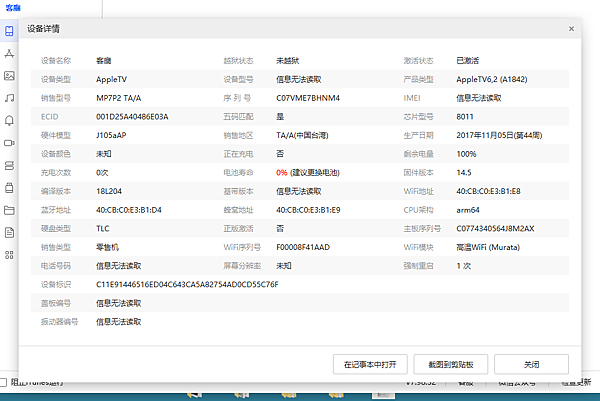

客戶的描述是說遙控器有反應，那我估計應該有進 TVOS ，接上電腦後，可以確認電視盒是有連機的，當然 TV 4K 本身是沒有設計 USB PORT ，是需要另外透過設備連線的

既然確定能連機，也可以讀取的情況下，應該就真的只是單純的沒有顯示而以，老樣子拆機從屁股，為什麼要從屁股，不從前面，難不成前面不能拆嗎？

其實可以側邊也可以，那為啥要從後面，這個是跟以前修電視學的，因為電視盒拆解，入刀處多少都會有人為刮痕，而紅外線接收端都是在前面，從屁股下去拆機，這樣客戶平常在使用的時候，就看不到傷痕，這也就是拆電視時，是從下面拆，而不從上面，因為多數人不會注意最下面那一塊

沒有顯示的話，就直接先來測量數據傳導的部份，當然這種不顯示有分兩種，一種是螢幕完全沒有反應的，另一種是螢幕有反應，然後才黑掉的，反正不管那一種，都看這裡就對了，前者屬於不供電，後者屬於傳導異常，我這裡測量的結果就是，沒測出什麼問題

外圍沒有問題的情況下，可以先判斷晶片異常，先將晶片拆下，並且更換良品上機

從新上電後，從原本沒有反應，變成有反應，就是有抓到，但瞬間又回到全黑，我又重新去測量一次傳導，發現居然一路短掉了，而且把負載拆掉都還是短的？

後來查到在風扇的 4PIN 位置，分別為 4V / 1.8 / 0V / GND 的 1.8V 的位置下方疑似燒板，用手術刀將底下板層刮開，並且將燒焦處切斷

補上絕緣，並且打上紫光燈固定

原本那顆確定短掉又廢了，只好再換一顆

這次確認沒有問題了，裝機，只是不明白為何風扇 1.8V 的位置會突然出現爆米花

完修，自己動手，豐衣足食！
