各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 SONY 的手機,狀態是泡水後無法使用,其實各位應該有發現,最近寫安卓的主板比較多,現實就是這樣,電子這個區塊是全世界通用的,沒有區分的安卓電子或蘋果電子,有了電路與電子基礎,修什麼都是行的通,當初若只學通病,認為理論沒用,都是鬼扯的,這時候就馬上體現出來了,當初你想學修閃白線啦,修音頻通病啦,加上又沒去進修或自己研究故障,不過你還是可以繼續這樣下去,就是我開個速成班,你給我錢,我教你修安卓的通病,然後出新機,你再給我錢,我再教你,一直迴輪下去,我下半身就靠你了!



當然我也是很多安卓手機是修不起來的,一部份是卡在刷機的ROM,另一部份是機款真的是太多了,我能研究主流機的故障,但沒辦法做到每一款安卓機都深入研究,要開發一個故障的維修方式,然後寫成原理,還要讓這個原理,講給一般人都能聽的懂,都是一件很花時間的事情,而我現在最缺最缺的就是時間了.......

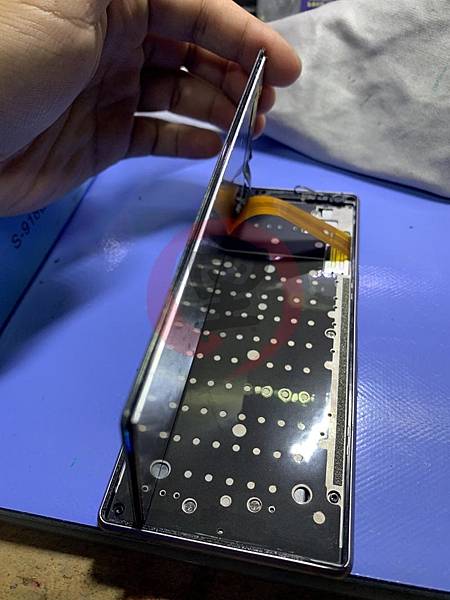

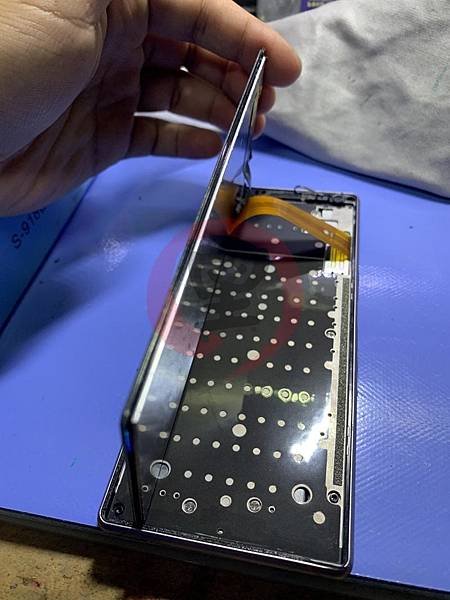

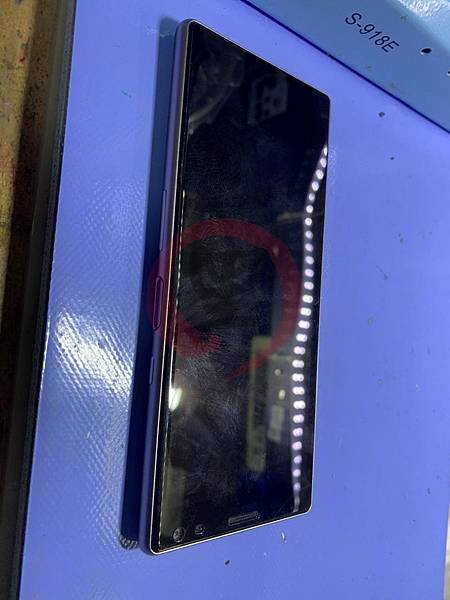

將SONY放至加熱板分離後打開,螢幕不算很薄,拆的時候稍微注意一下,應該是沒問題的,採用側開的方式




將電池與螢幕斷開

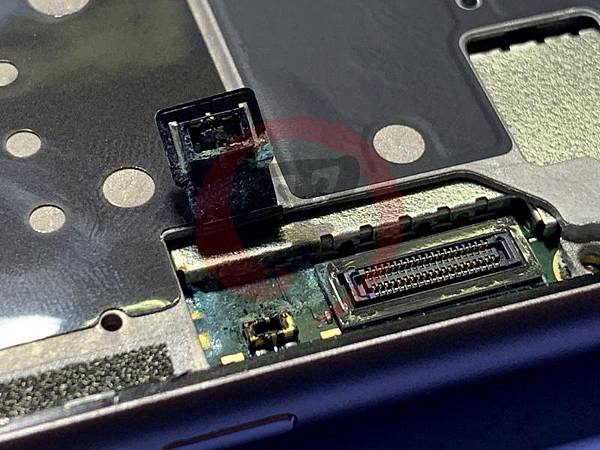

圖片中明顯可見,爛掉了,有爛掉的東西,一般就是列為重點觀查對象,這裡的話就是 BATT 與 DISPLAY

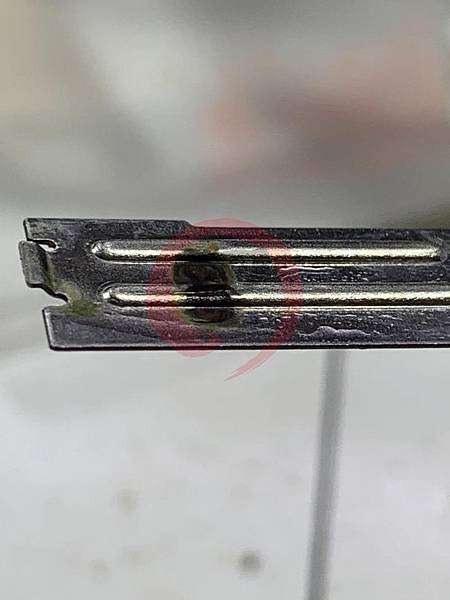

可以看到金屬檔板部份,也都燒黑了

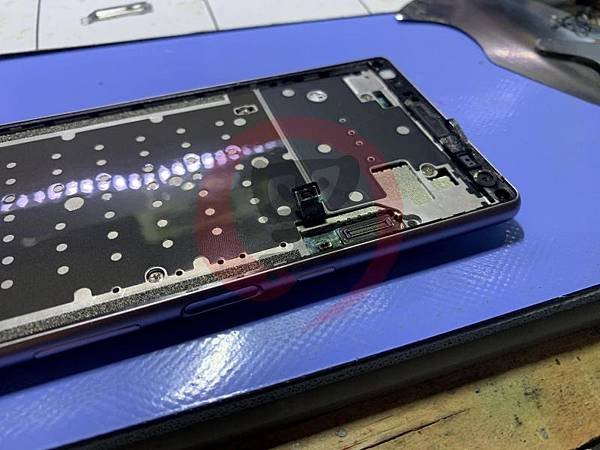

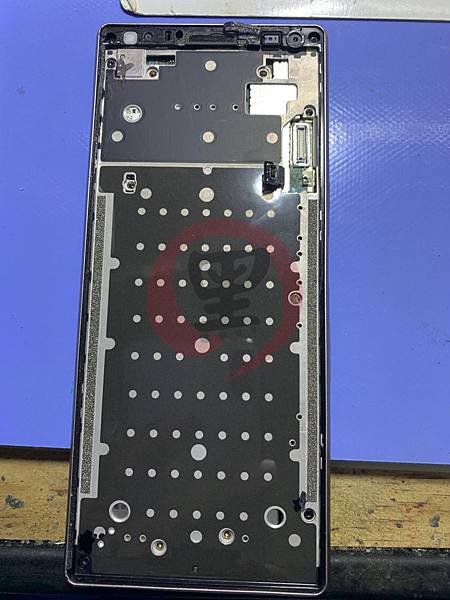

中框部份採用分離式的,上面有數種不同規格的螺絲,有十字 1.5 與 T5/T4 規格

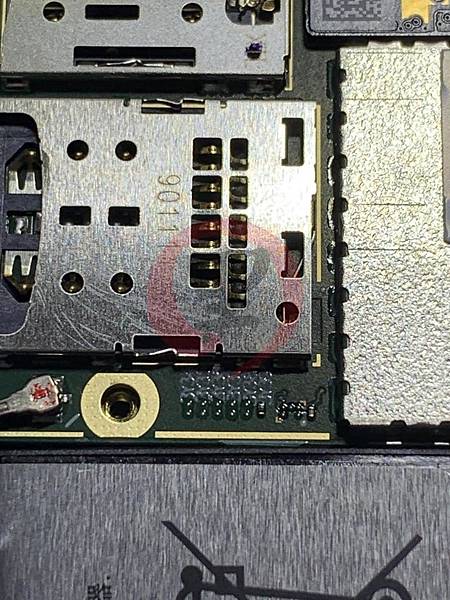

目測它處也都有進水的痕跡

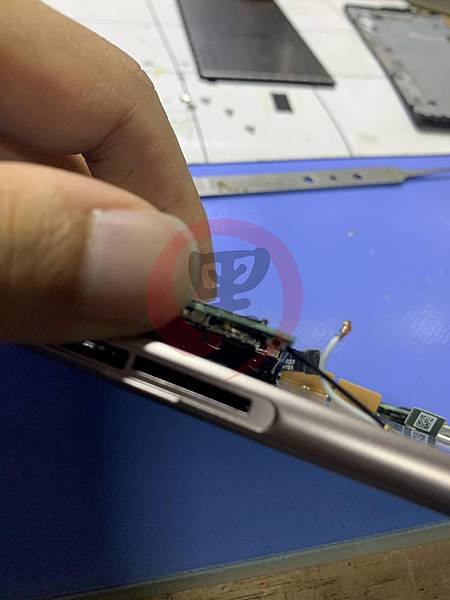

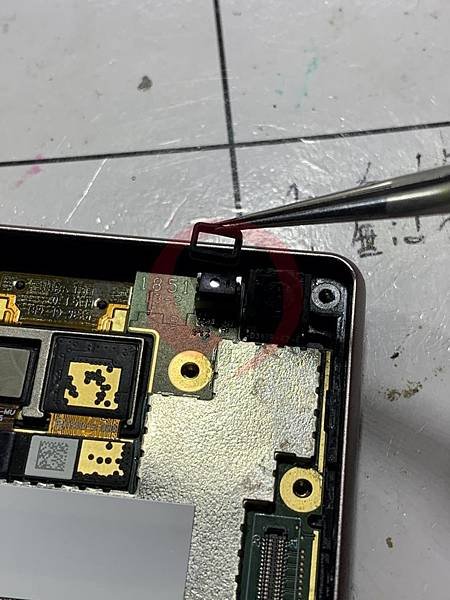

再主機板卸下前,背面有一條天線,一定要先卸除,不然不是斷板就斷線

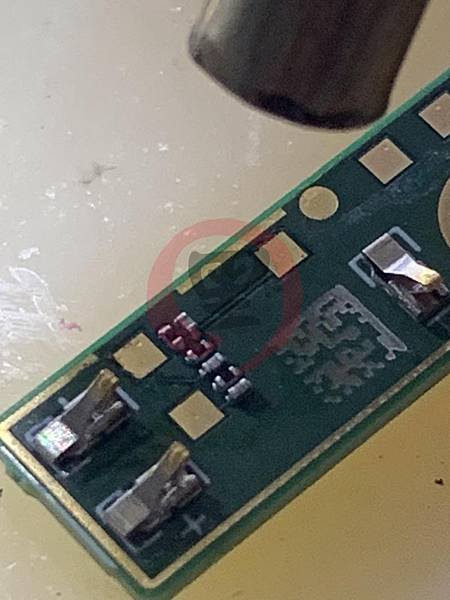

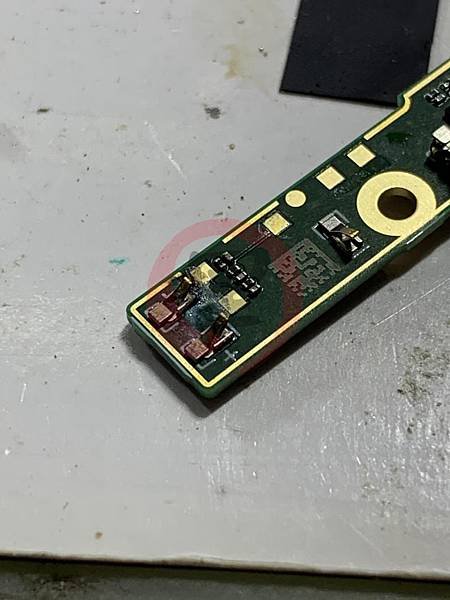

主機卸下後,同樣先目測,發現彈片的位置,上方有(依序由左至右)電阻、電容、電阻、電容




第一顆電阻有腐蝕,測量歐姆值後,更換一顆拆機的良品上去

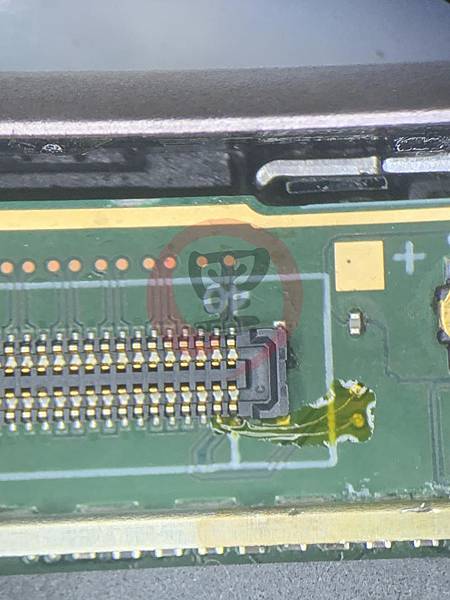

電池座腐蝕的位置,將其取下,並且整理焊點回焊即可,顯示連接座腳引腐蝕爛掉,從測試點飛線回座子上

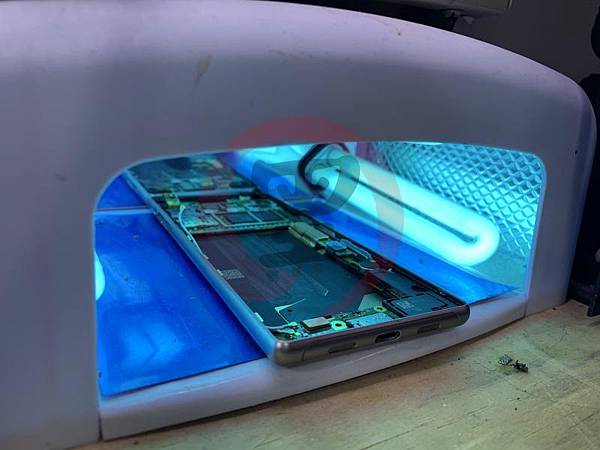

進紫光燈烤三分鐘~~香!

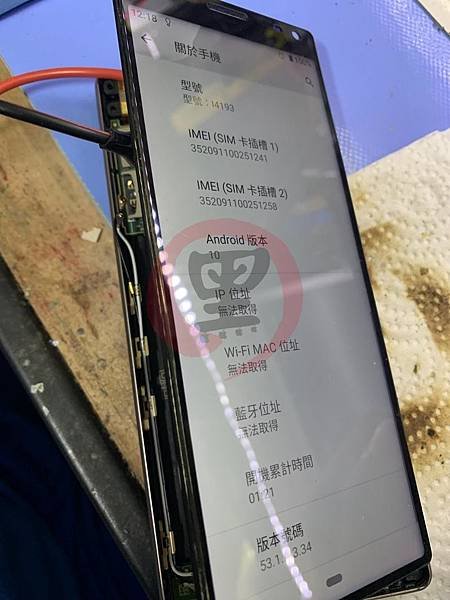

將 SONY 的電池排扣配合鱷魚夾,送出 B+ 供電 4V 測開




裝機測試功能

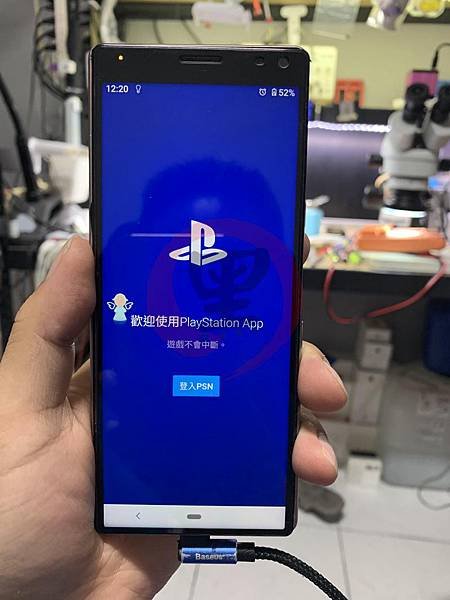

全機功能正常,資料完好無缺,自己動手,豐衣足食!
