各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPad Air1 也可以稱 iPad5 或 iPad Air 2013，是一款不帶指紋的舊款 iPad Air，客戶描述充電有問題，有送給其它業者檢測，但沒有修，我最怕這種「檢測沒有修的案子了」，剛將面板打開就有驚喜，首先觸控排線被切斷了，切痕很工整，就像用無上大快刀砍出來的，而且切口是在內側，代表原本拆斷後，重新放回去的，因為若是剛切斷的，切口都在外側的，這個就跟拿刀刺自己，跟別人拿刀刺你，傷口的方向不同是一樣的

算了～～觸控面板而以，沒值幾塊錢的東西，看了一下貼合的部份，原廠的硬膠沒有撕除，就直接往上灌 B7000 ，這個清理就要花一點時間了

尾插孔的位置，有人為焊接的痕跡，那代表前一間也會操作風槍烙鐵之類的工具，助焊劑沒有洗～～髒東西！

對了～～充電部份焊接是沒問題的，因為充電電流是正常的，最高可達 2A 多，但就是怎麼充都充不開機，而電池電量幾乎是滿的

先卸除部份零件，貼上封魔貼保護液晶免入塵，將主機板卸下上電

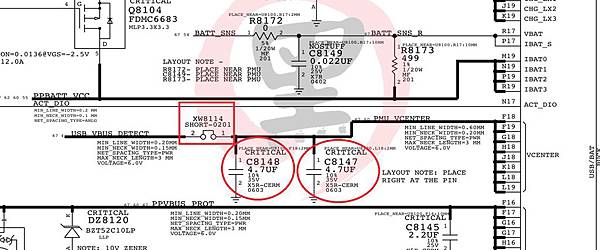

上電之後它的電流是自動開機的電流，但會白蘋果重啟，沒辦法進系統，因為前面有換過尾插孔，所以測了一下尾插電位是正常的，那就只需要測量這兩處，將 C8148 / C8147 先拆掉或者用無上大快刀把 XW8114 直接砍斷都可以，如果還會自動開機

就直接換主電源，因為沒有新的主電源，從料板上拆了一顆下來，熱風槍 898D 400度 風速滿檔 大風口，直接往死裏幹！

除膠什麼的我就不講了，找出合適的鋼網植錫

這顆其實不好植，也可能是我鋼網用太久已經凹凹凸凸的關係，這片鋼網記得當時買 8 塊人民幣的樣子....

重新安裝後，就沒有自動開機的問題，可進系統充電也正常，但又來另一個問題，它無法被喚醒或休眠

無法喚醒指的就是進入系統後，它會是全黑的畫面，你按電源鍵是沒有反應的，你必須按壓電源鍵約 3 秒，直到關機的提示出來，畫面才能亮起來，而當你要關閉螢幕時，按電源鍵也不行（包含小白點休眠也不行），只能等它自動休眠，但電源鍵本身是沒有故障，一般就可以稱為無法喚醒或不休眠，會引起這個故障的，除了主板之外，返回鍵本體也會造成這個故障，也可以稱觸控面板的休眠控制，專業一點的名詞可以叫霍爾效應傳感器異常（Hall-effect sensor）

這個霍爾其實不難修，首先排除配件引起無法喚醒，觸控面板或返回鍵，接者測量 J6300 是否有 DC 3V 如果有 3V ，那就代表中斷信號異常，更換 HALL 晶片，如果還是無法解決就幹處理器，因為 IRQ 只會對處理器

第二種情況是，完全沒有 3V，二極體值並沒有開路或短路

那就直接找到 LDO 的供電，將 LDO 拉給 HALL 即可

這台就是沒有 HALL 3V ，所以就直接從同樣是 LDO 的拉到 HALL 上去，記得如果是 HALL 的話，盡量別去拉 BUCK 的電路，這裡我就不解釋了，有興趣去問高中電子學老師.......

最後在將其它小的電子元件補上即可，開機、充電、休眠全部修復，只剩觸控面板了........收工～～自己動手，豐衣足食！你才 78~~~
