各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 iPhone SE 待機漏電,客戶表示自行更換過電池,但耗電依舊沒有改善,疑似主機板漏導致的故障

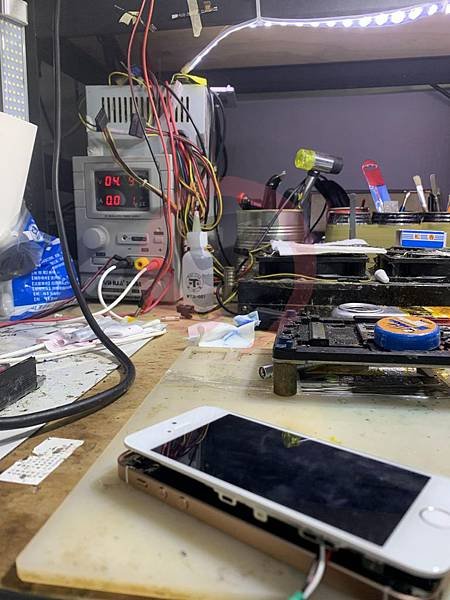

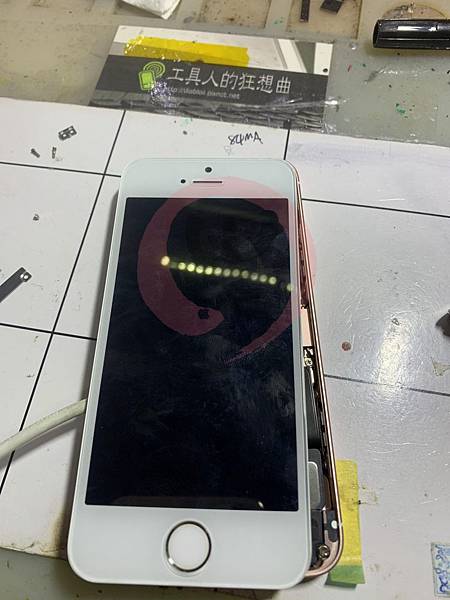

收到件後,首先拆機接上電源供應器,並且觸發開機
休眠後約二分鐘,靜止狀態下,大約有 74-84mA 的電流+RF(20%),估計是 90mAh,而 iPhone SE 原廠電池設計容量為 1821mAh 若用原電池容量計算
1821/90 = 20.23333333333333
20.23333333333333*0.75 = 15.175h
簡略計算下來,該台手機在完全靜止的時候,可以待機 15 小時會沒有電,20 小時會完全放電進入假死狀態

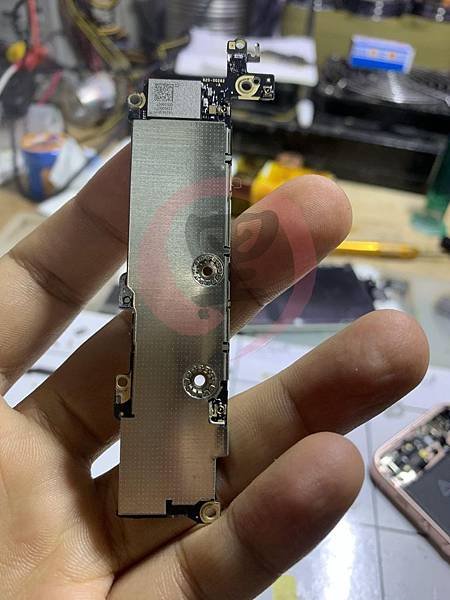

客戶有自行更換電池,主機板大概環視了一圈,確實是沒有動修過主板
DIY 玩家還是要注意,既便是沒有動修主板,還是很常見到 DIY 將主板鎖穿或者硬擊穿電子元件的事情
74mA 不是一個很大的電流,距離我們能接受的最高待機 20mA 只相差了 54mA ,溫度會隨身電流上升,在熱顯像儀底下可以觀查的出來,不過若是待機電壓,再觸發後其它 PMU 的負載一定會蓋掉這個 74mA 的溫度,所以應該要怎麼調整最後才能抓出元兇?

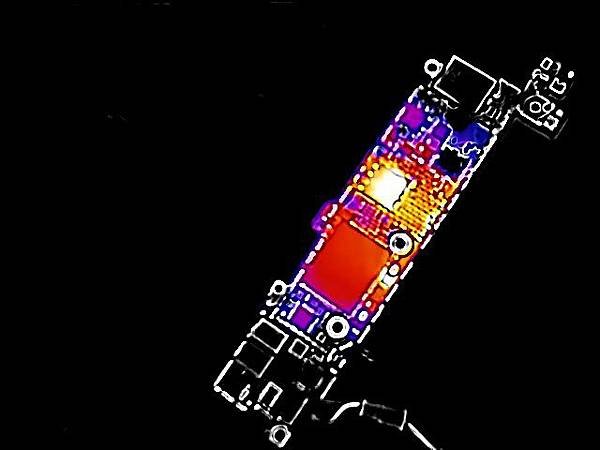

熱顯像儀操作
最後確認是 USB 管理器造成的漏電,若是 EXP 較高的師傅,其實看觸發電流就知道是由 3V 引起的漏電

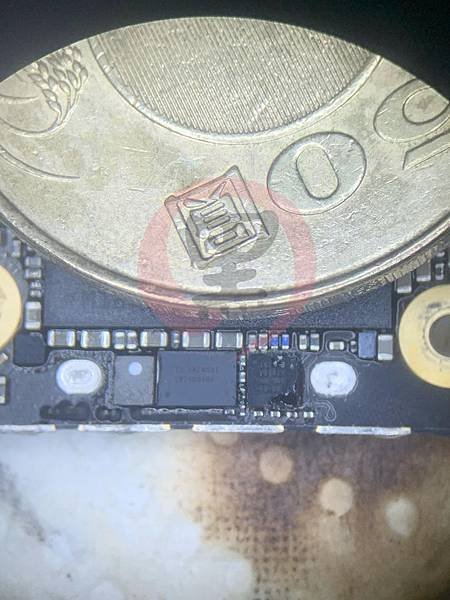

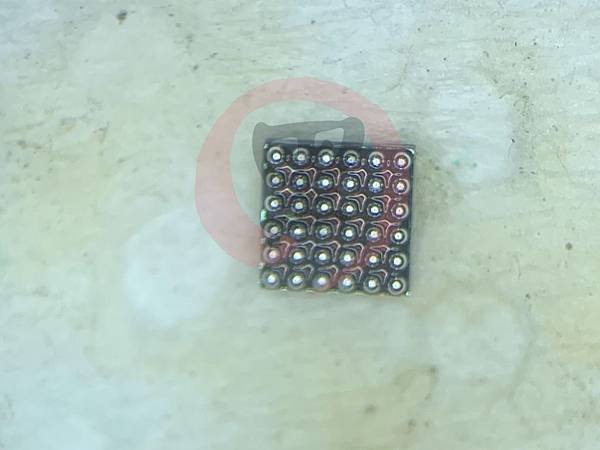

我們將 USB 晶片取下,並且更換一顆新的良品,而 iPhone SE 的規格與 iPhone 6S / 6SPlus 的 1610A3 其實是通用的,包含充電管理晶片都是同規格的,若是沒有 iPhone SE 的,直接拿 6S/6SP 也是一樣的,這個會看電路圖的,都能分辯的出來,如果是學通病的看輔助程式應該也有提到
更換後,待機電流就完全歸零了

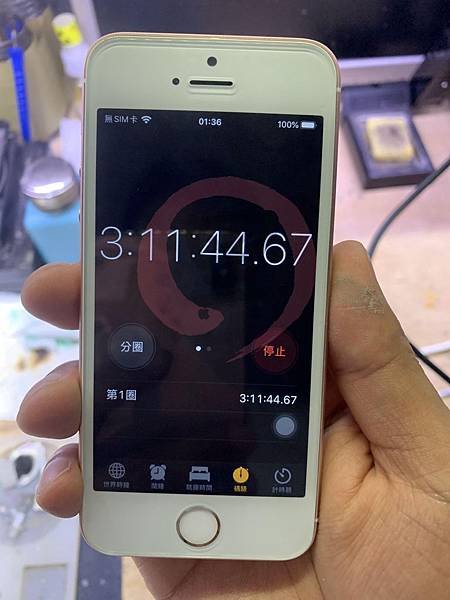

裝機後測試,待機三小時不掉電~~收工~~自己動手,豐衣足食!
