各位好，我是台灣黑手，黑手的黑，黑手的手， 這台應該算是三修機，到我這裡算四修了吧，有換過配件、面板、電池、修過主機板，反正就是死活都在這個畫面，刷機也沒顯示錯誤，退出也不行

來的時候就是已經拆卸的了，我也懶的在拆了

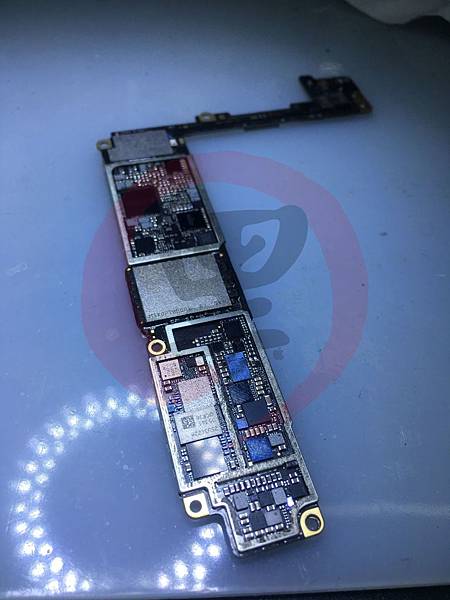

從主機板的外觀來看，前幾間有動過 USB 管理晶片、充電管理晶片，還有一些小的電子元件

因為助劑焊沒有洗掉，所以顯的很明顯，大概用 260 度的溫度，確認一下動過的晶片

確認後幾個晶片後，就大概抓到了問題，當然我不會告訴你，我是怎麼判斷問題的，因為你沒繳錢來上課，我是不會告訴你的，這估計前幾間沒有實際去看過 iPhone 8Plus 系列的電路構成，只是依據大陸的線上圖紙，跟你說修那裡就動那裡，其實從這個三用電錶上中測量的這條供電，正確來說，它其實是短路的！！

你一定覺得很奇怪，他是短路，為什麼會測到 166 的數值？好的，我不會跟你解釋，你看我做一次就知道了

在確認元件短路後，我要先針對上半截做保險絲斷開的動作

使用熱風槍將保險絲拆下

斷開後，我需要把原先的焊點短接起來，並且從這裡當成一個供電的截點

使用自製的升壓烙鐵

做成供電短接點後，我需要用條線，以小電壓大電流的方式貫穿短路的元件

有了吧！這樣就短路了～～

從電路圖看的到，他並不屬開關電源的一種，而且在限制上，他本身就是壓於低壓差，能呈受輸出電流不可與輸入端差距太多

所以明顯的，得利用它的特性做低電壓、大電流的方式，找出相對應的元件，並且將 2.2UF 的元件拆除後，在替換上去

最後測開，並且可正常進入系統，不需要在刷機～～～收工
