各位好，我是台灣黑手，黑手的黑，黑手的手， 寫上集已經是好幾年前的事了，其實是自己懶的寫而以，外加事情有點多，上集的部份，只是一些介紹，而且也是多年前的事情，也不一定能套用到現在的維修市場中，但現在要寫的下集，就絕對能用在「現在」的維修市場

這一集的重點，會放在所謂的「儀器」，我們先來談風槍吧，有認識我的都知道，我的主要武器是使用 YIHUA-898D，輔助器是 QUICK TR1300A

另外要提醒一下，這兩台都是屬於「旋風」的一種，只是一種為旋轉外散風，另一種為渦流螺旋風，但 TR1300A 一般稱為直風風槍，只是因為它吹出的風線很直，而並非是氣泵直風類的風槍，最主要是因為葉片設計上的不同，同時能呈受更大的RPM，讓風勁變成直線渦流的形狀，同時也能拋的更遠

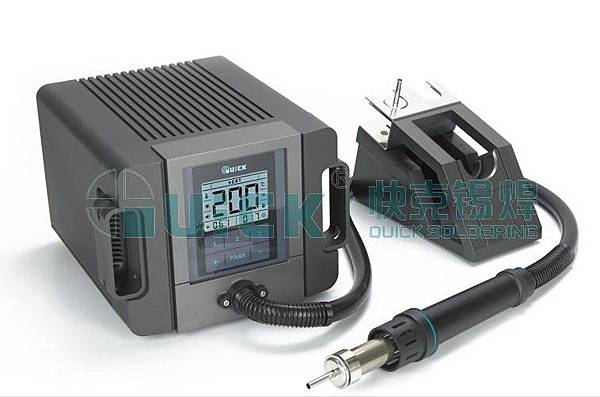

（Quick TR1300）

YIHUA-898D 屬於旋風風槍的一種，動力是由手柄內部葉片產生，配合發熱芯，本身吹出的風較柔合，旋轉風的一種，價位也較低廉

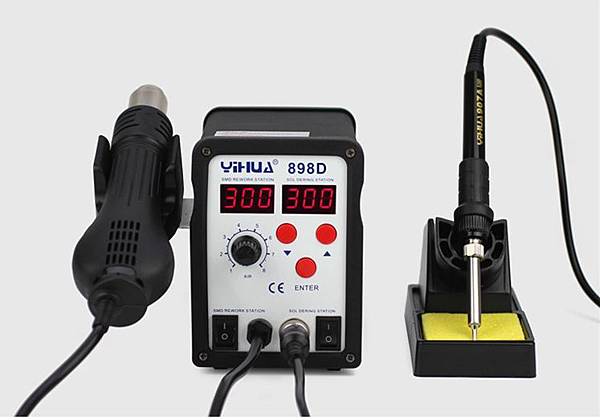

（圖為 YiHua 898D 舊版，新版的風槍與烙鐵都改為插拔式）

好吧！那是廢話了，我們來談重點，首先如果是你打算選購一把風槍（以修手機為前提），在風槍採購買上，需要注意那幾點，以下是從淘寶上隨機找的風槍規格

功率消耗：700W
氣泵氣流類型：進口無刷風機柔和旋轉風
氣流量：20--100；120升/分鐘（最大）
顯示形式：液晶顯示
溫度調節範圍：100℃~500℃
手柄組件長度：120cm
噪音：＜15分貝

機身尺寸：13.8cm（高）*10cm（寬）*15cm（長）

溫度

首先在於溫度，這台可達 100~500 的溫度，以手機來說，通常旋風在 340 度，可以足夠拆光所有元件，包含 CPU 跟回焊，就算碰到大台一點的 iPad 主板，也可以在 360-380 度全部做完，例如 iPhone 6S 系列的下方金屬蔽避板，了不起 360 度取下也很輕鬆，任何一台價位有 1,000$ 的旋風風槍，都可以達到的要求，而有些風槍是在 450 有些 480 少數會到 500，但這個根本不會成為選購的重點！

氣流量

風速來說，可以理解成肺活量，愈大的風，吹的遠有勁，你有興趣可以去繞一下淘寶，幾乎全部的風槍都會寫 120（最大），不管是直風或者旋風，所以這個也不是選購重點.....因為文字有陷阱，要看氣流量從那個部份開始計算

顯示形式

顯示形式通常，目前來說都是數顯了，最好是會依溫度變跳的那種會比較可行（有些風槍也會寫溫度，但只會寫你設定的溫度，也就是不會依實際的溫度去跳）

手柄組件長度

旋風風槍有兩種，一個是葉片在手柄，另一種葉片在機身，怎麼樣區分？

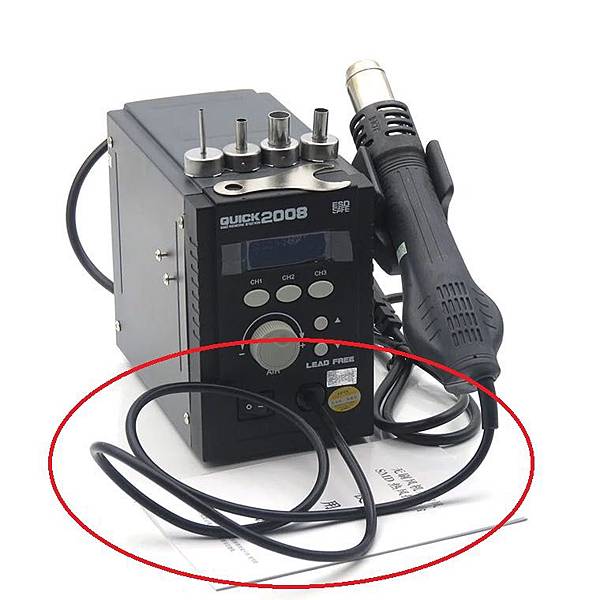

風管線若是一般電線芯的，就是風扇在手柄

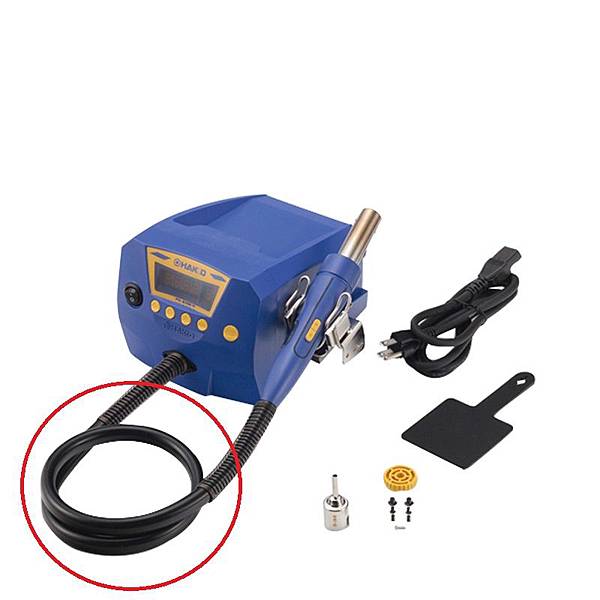

風管若是粗的，代表用的就是風扇在機身，這種的風管記得不能彎曲，同時如果太長，操作起來會很不方便

躁音

旋轉外散風的，通常聲音都比較小，可以到達無視的程度，渦流的要看轉速有多高了，當然最吵的還是「氣泵直流類」，使用時跟空壓機發出的聲音差不多

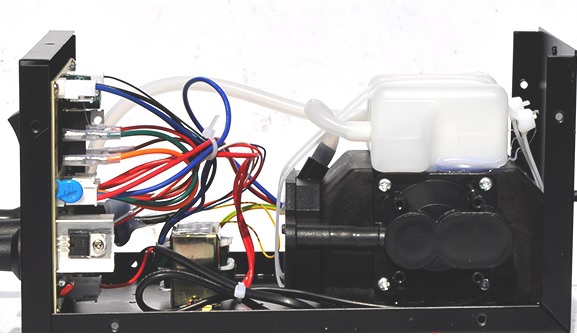

（氣泵類的風槍內部）

規格能看到的，往往都不是真相，因為還要看內部的質量，不過你去買風槍，不可能把店家機台拆看來看，了不起拿起來試用一下，非數據化的特質，到底測試的標準是什麼呢？

風槍除了規格上的要求，還有規格外的要求，也就是「穩定」「維持」「風點」為選購重點

假設要用旋風取一個 300 度的元件，而外散風的意思，就代表他是以「中心」做為基準點，在元件的四週加熱，這裡包含了幾個項目

發熱芯能達到 300 這個的溫度：但是所謂的 300 度，能維持多久的時間，而保持在設定溫度不變，這個是關鍵，如果機身本身不穩定，導致發熱芯的溫度，乎高乎低，而不能穩定在一個直線上，那這個熱風槍的「設定溫度」是沒有意義的，誤差值在 5% 都還能接受，但這個 5% 誤差值，是指你剛剛提起風槍的誤差值，不代表我第二次提起風槍，還是這個誤差值

接者是風量，但並非指出風量，而且風點與定量的問題，同樣的問題來了，溫度不穩定，風速是否也有不穩定的問題，那風量不穩定，或者風點持續偏移，這次起手左邊溫度高，右低，再次起手右高，左低，這些都是不穩定的因素

簡易測試方式

採購風槍，首要看風量能有「多大」，同時能「維持」多久的時間，以五個圓點為中心，高度維持 1-2CM 不變（高度很重要），風槍軸心不變，如果這台風槍，可以在二個週期，穩定的出風達到標準，就是一台好的熱風槍

第一部先進行溫度檢測

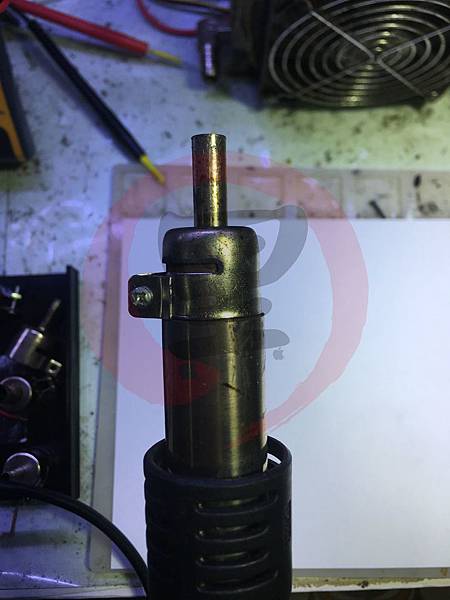

風口中型　溫度 300　風速最大

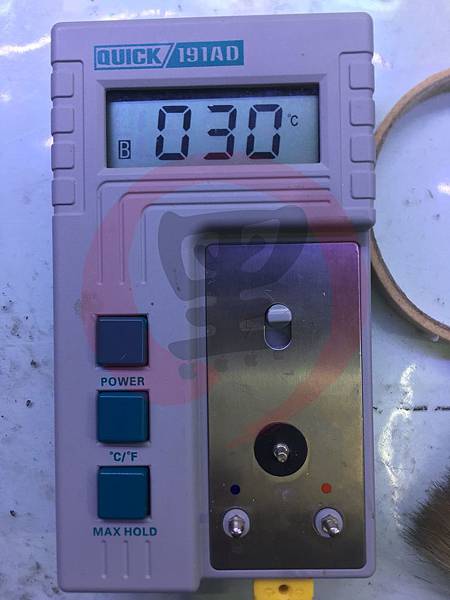

溫度測試儀，設定為 MAX HOLD

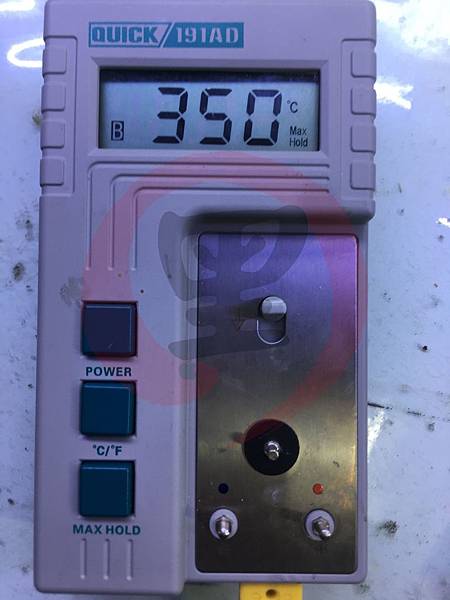

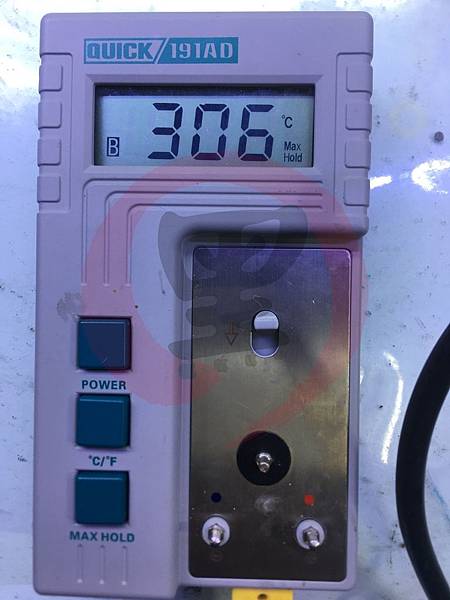

溫度 300 風速最大 中風口 第一次起風測試　測試後將風槍掛回，等風槍數值歸零，測得數值 350 誤差 50 度

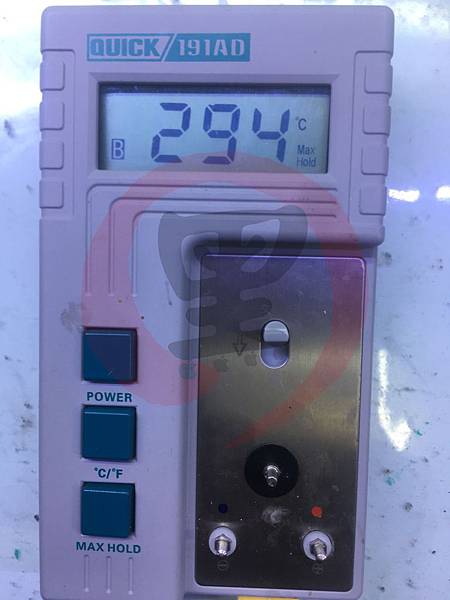

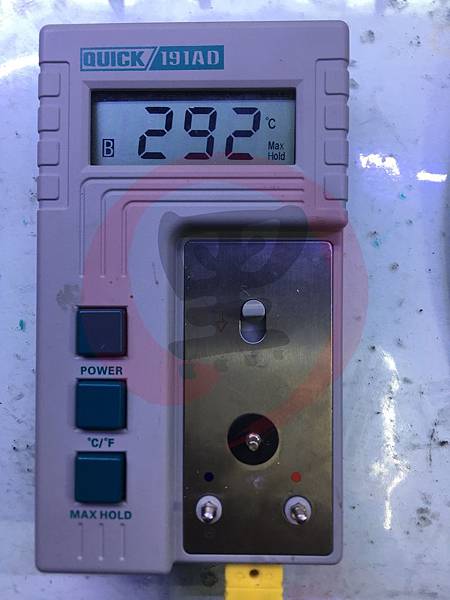

溫度 300 風速最大 中風口 第二次起風測試　測試後將風槍掛回，等風槍數值歸零，測得數值 292 誤差 8 度

溫度 300 風速最大 中風口 第三次起風測試　測試後將風槍掛回，等風槍數值歸零，測得數值 292 誤差 6 度

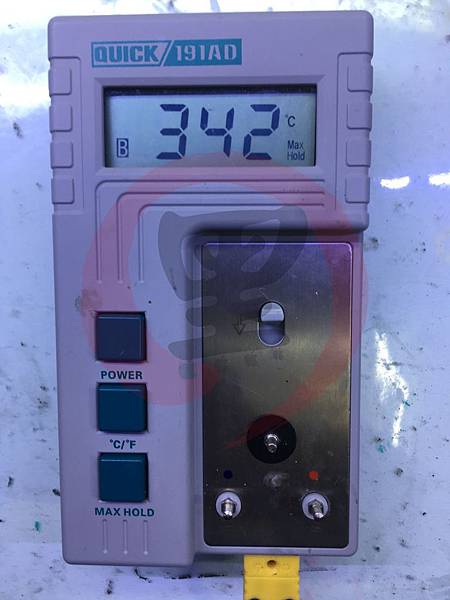

溫度 300 風速最大 中風口 第四次起風測試　測試後將風槍掛回，等風槍數值歸零，測得數值 292 誤差 42 度

溫度測試總結就是，數值最高可達 350 度，最低 292 ,平均 322.5 誤值差將近 10% 算是起伏很大的，所以這台風槍的溫度就是屬於乎高乎低的那一種

在來準備一張平面的白紙，放置於「平面」的地方

在白紙上畫上數個十字型的交界線

溫度 400 度 風速 最大 風口依實際情況調整

測試以最大風口測試

交界線依你平常取的晶片大小為準，同時風口也會調整，攝子上下輕觸白紙

單點持續時間為 10 秒，可以看的出來，左右兩側都有，右側風較大，左側較小，上下兩端完全沒有

接者在做第二個中心點測試，同樣以 10 秒做為基準

（風槍不掛回，因為要做長時間穩定測試，同時要記得每次風槍的高度都要差不多高，軸心不可以變，否往測出來的不準）

做完一個週期，會發現，到第三風點後，右側就完全沒有風，全集中在左側

接者測試渦流風槍 TR1300A 溫度 300 風速最大 中型風口

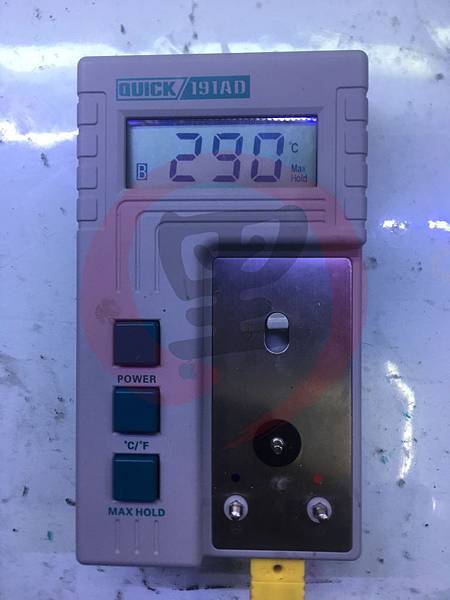

溫度 300 風速最大 中風口 第一次起風測試　測試後將風槍掛回，等風槍數值歸零，測得數值 290 誤差 10 度

溫度 300 風速最大 中風口 第一次起風測試　測試後將風槍掛回，等風槍數值歸零，測得數值 290 誤差 6 度

溫度 300 風速最大 中風口 第一次起風測試　測試後將風槍掛回，等風槍數值歸零，測得數值 290 誤差 5 度

溫度測試總結就是，數值最高可達 295 度，最低 290 ,平均 293 誤值差 2%  起伏很小，所以該台風槍溫度穩定度極高，校準後幾乎不用在調整了，接者最後測量風點

左側兩邊為 QUICK TR1300A 的兩個週期測試，右側為 YIHUA 898D 的兩週期測試，可以明顯看到左側渦流風都是集中在中心點的位置，右側的風槍都是左右兩側，同時風量與風點都不平整

如果不參雜，使用者的技術，在風槍選購上，差不多留意這幾點即可，但還是有一個需要補充的地方，如果你挑選的風槍，價位都在 1,000 - 2,000$ 之間，那基本上清一色都差不多，也就是好不到那裡去

1,000 - 1,500$ 最普通的那種，每次提起的溫度、風量其實都會飄移

1,500 - 1,800$ 風量與溫量，大多能控制，誤差值 5-10%

2,000 - 2,500$ 溫度與風速通常會穩定，風速相對會比較小，因為要長時間穩定，誤差值大略在 5% 以下

YIHUA 898D 測試影片（溫度 300 風速 MAX  大型風口）

QUICK TR1300A 測試影片（溫度 300 風速 MAX  大型風口）

※測試有人因素，包含風槍與目標物的距離、環境因素、晃動、產品使用壽命、年限與耗損，都可能造成測量不準確，僅提供參考，不代表絕對依據※
