各位好,我是台灣黑手,黑手的黑,黑手的手,依原先說法,有修過收訊弱的問題,之後又有修過一些其它問題,接者好像不能充電,在來好像不能開機,還是又泡到水,不能開機,但那都不重要了,反正現在就是會一直重啟,也就是進不了系統




手機保持的還算乾靜,但就是從外鏡頭的位置,可以看到水乾掉的痕跡





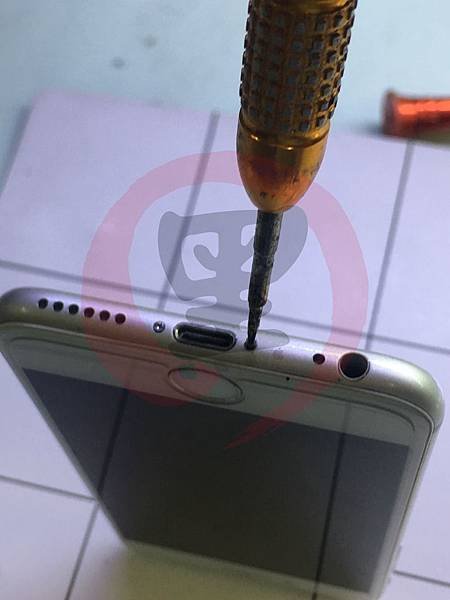

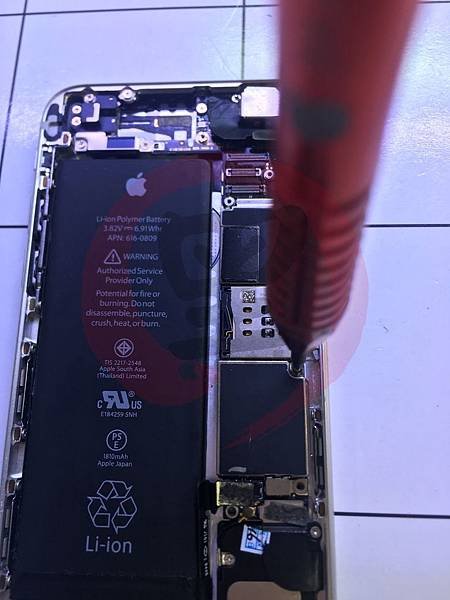

首先底部兩顆螺絲先旋開





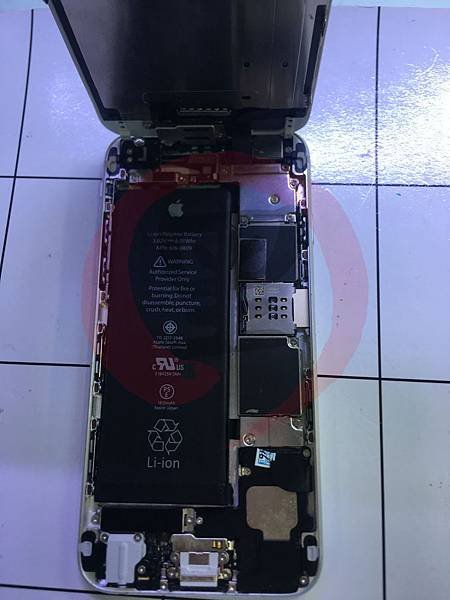

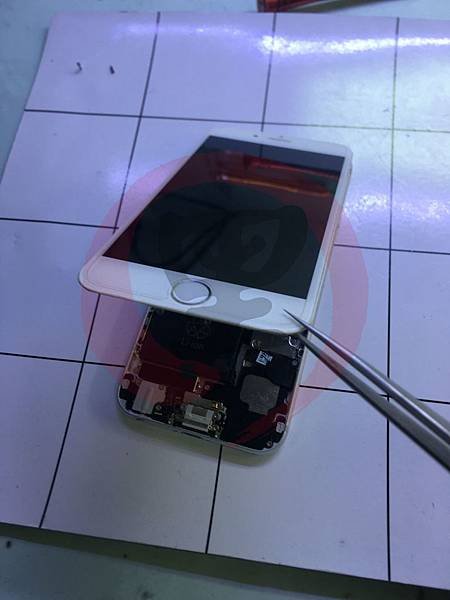

將面板打開





打開過,可也明顯的看到人為動修的痕跡





什麼都不用講,先斷電~~斷電就是最保險的選擇~~千萬不要高估了自已....

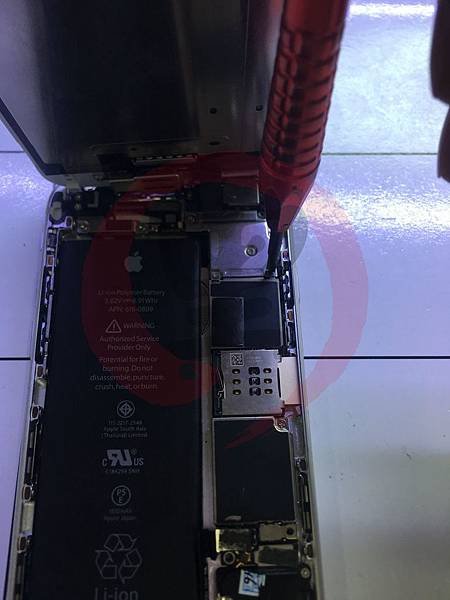

接者將面板螺絲與金屬蔽避板取下

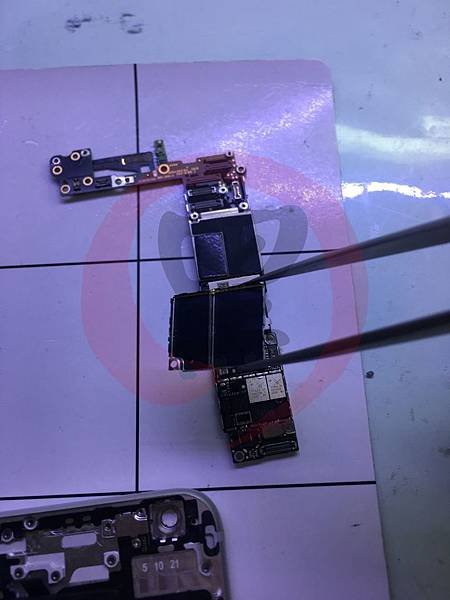

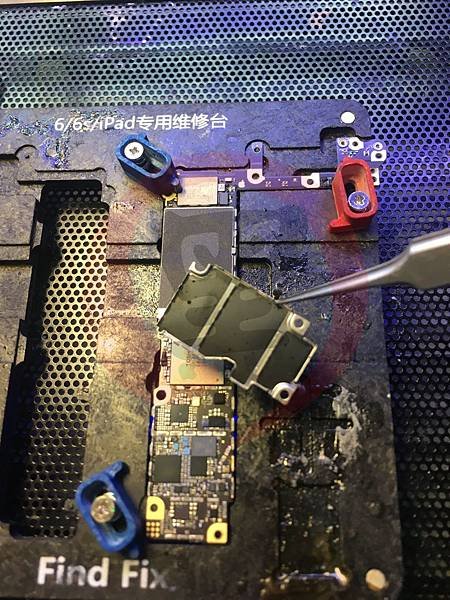

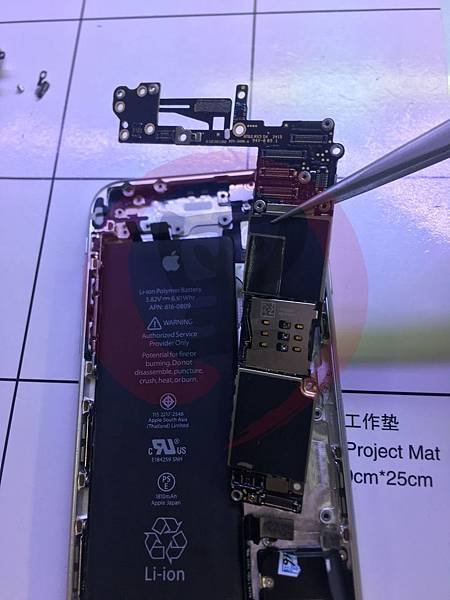

卸除主板





花了一點時間,就取下來囉~~

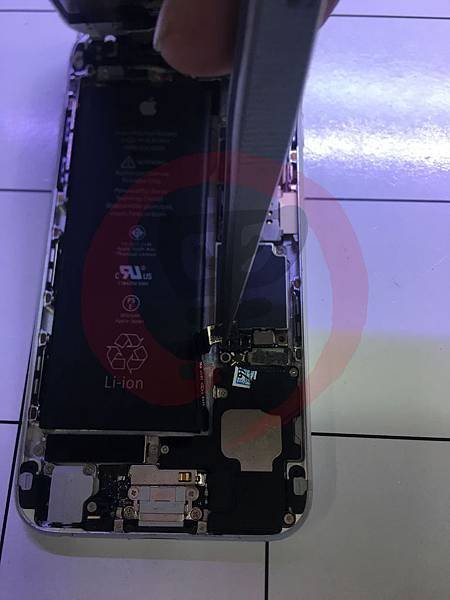

一取下來,下面就掉下來了





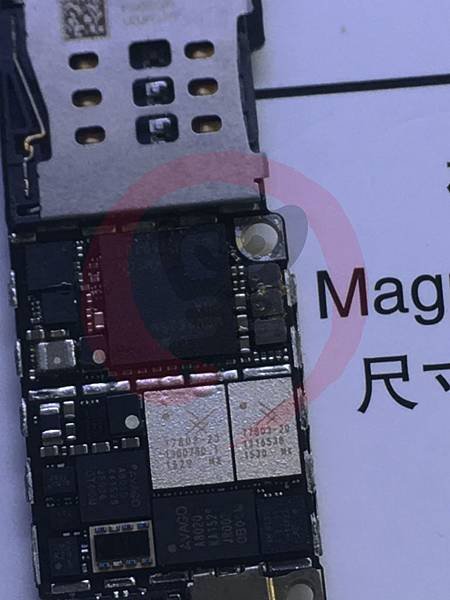

看到很明顯,人為動修主板的痕跡,因為連焊油都沒洗,都變質了





將主供電背面的貼紙撕除





在將背面的金屬蔽避板取下

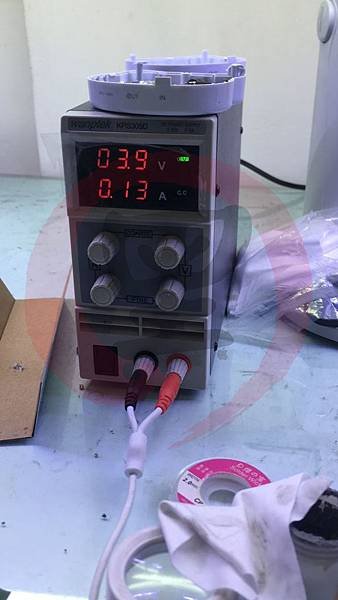

將助焊劑清洗掉後,使用直流電電源供應器上電,觸發到 520MA 下降,最後停在 130MA 可觸發但呈現小電流,現象是白蘋果定屏

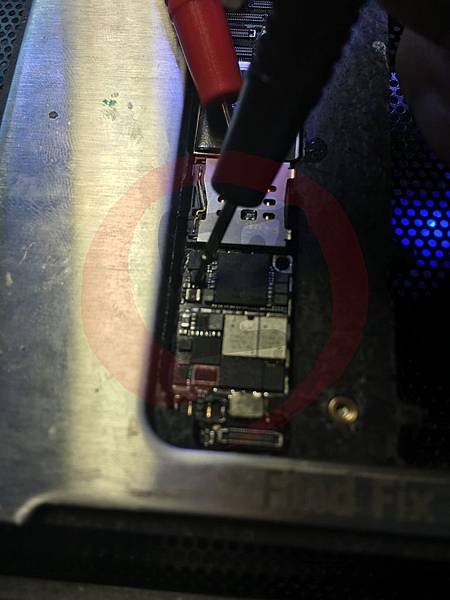

這台有被人修過,所以也不能用常理去懷疑,只能從供電頭開始排查,將場效電晶體拆下,測量一下整體管壓降的部份





當然一般測量這路,是不需要拆這顆的,不過因為還有一個充電的問題要處理,白蘋果的部份,可能性還蠻多的,但同時有兩個症狀出現的話,我還會在動一顆,那顆就是

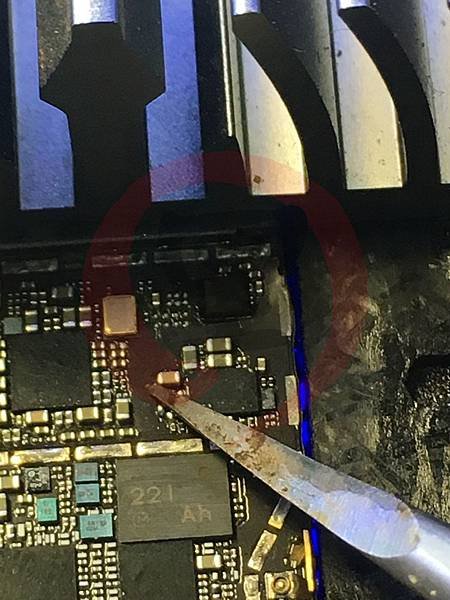

我不會告訴你那顆的,接者在測量一下在耦合電容與儲能電感這部份

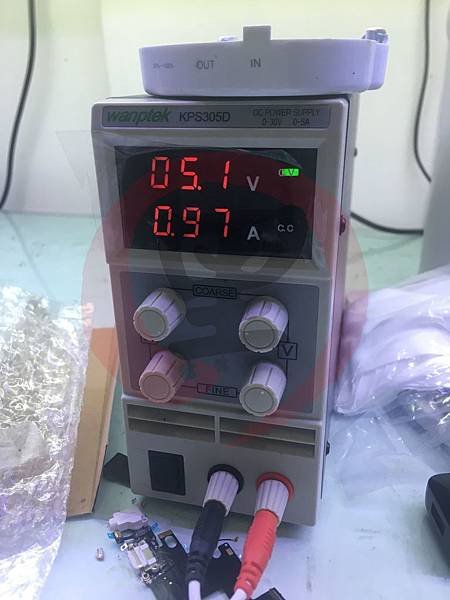

最後在一顆儲能電感前端部份,找到充電的問題,底下的焊點遺失了,是被人為拔除的,雖然測量電感兩端是通的,但底下不通嘛,所以在電池正極部份,測量不到昇壓電路那部份,直接給 5V 電流可以接近 1A

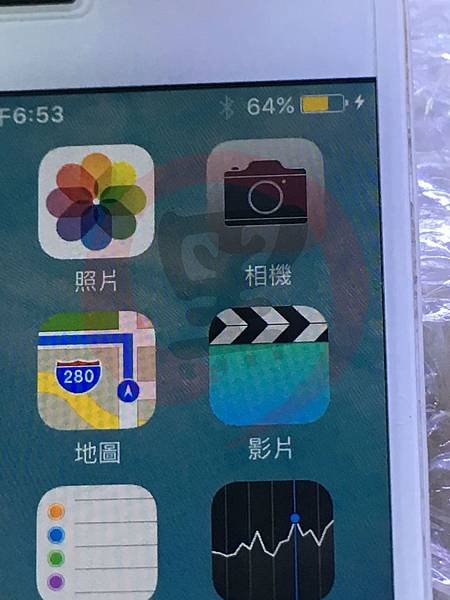

不開機跟充電部份就修好了






測量的數值也均為正常





不開機的部份修好以後,要在測試其它功能,發現後鏡頭無法使用

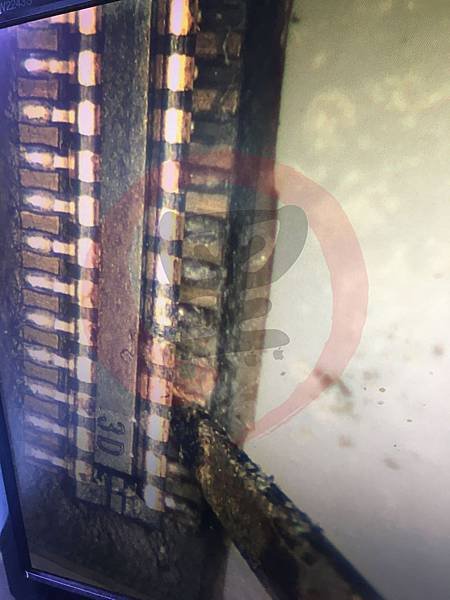

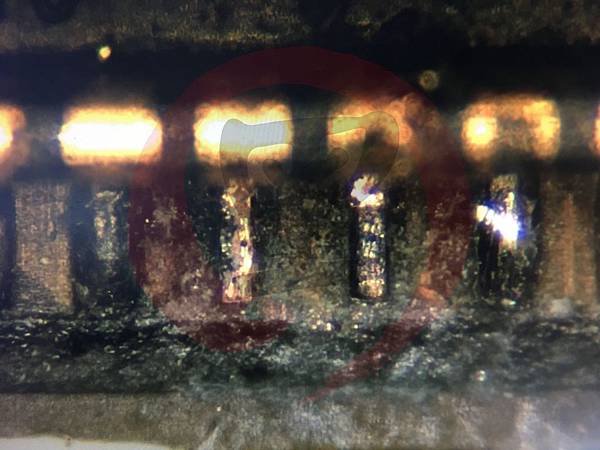

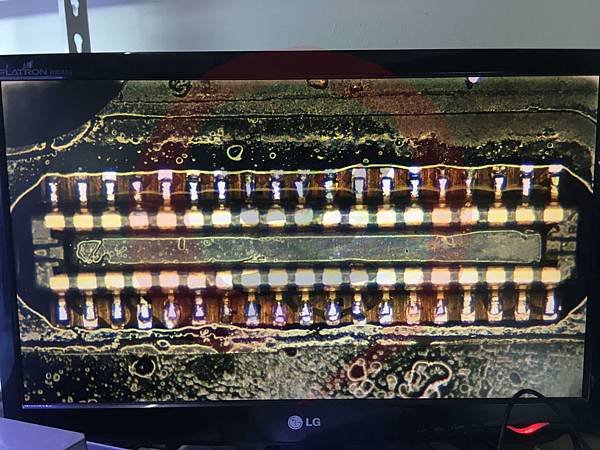

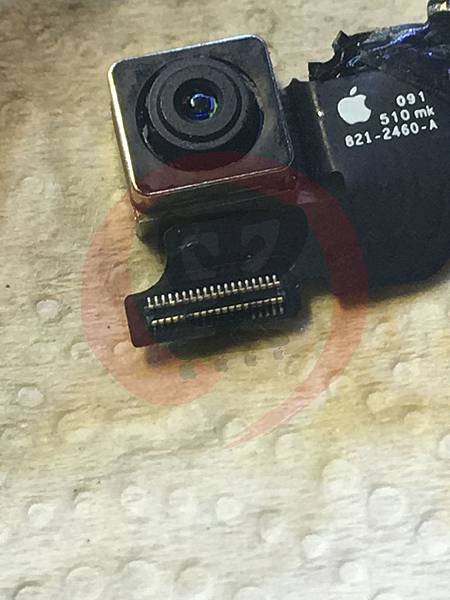

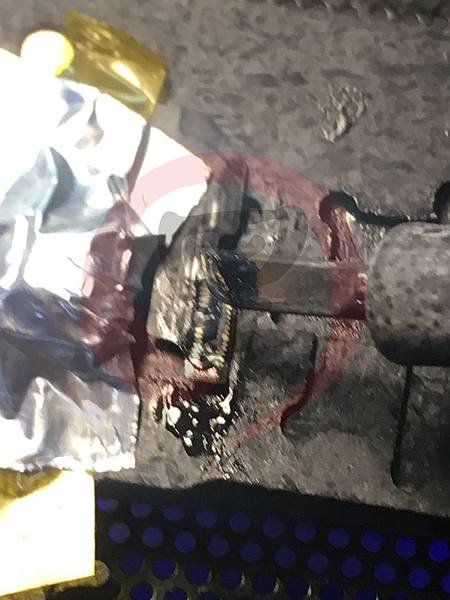

將後鏡頭取下後,發現引腳跟焊點都已經爛掉了

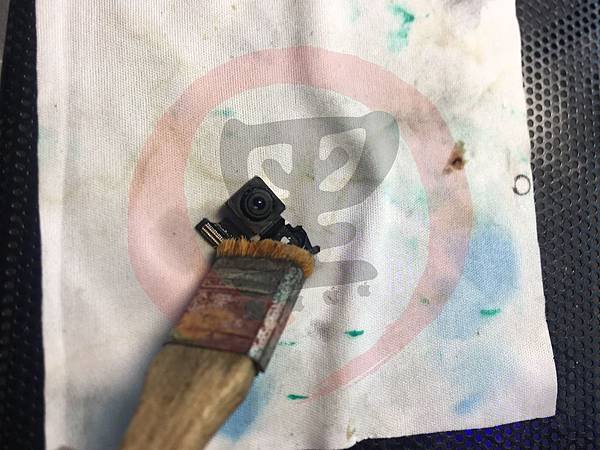

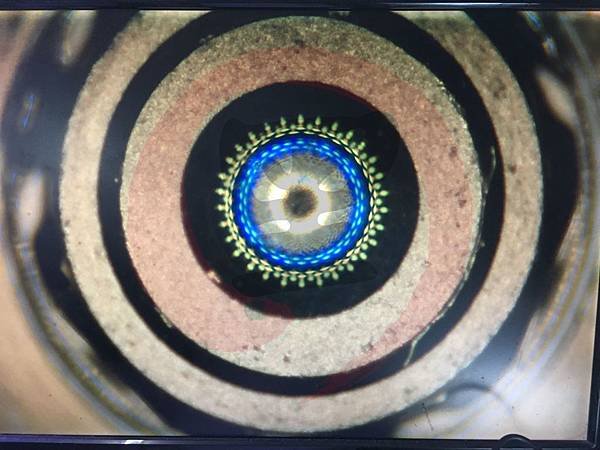

先不管引腳的部份,放置到顯微鏡,先看一下鏡頭本體能否使用





初步看起來鏡頭本體,應該沒有進到水,接者在來看焊點的部份,下面爛光了





使用打磨的工具將引腳腐蝕處給挖除,先確認焊點是否還能用

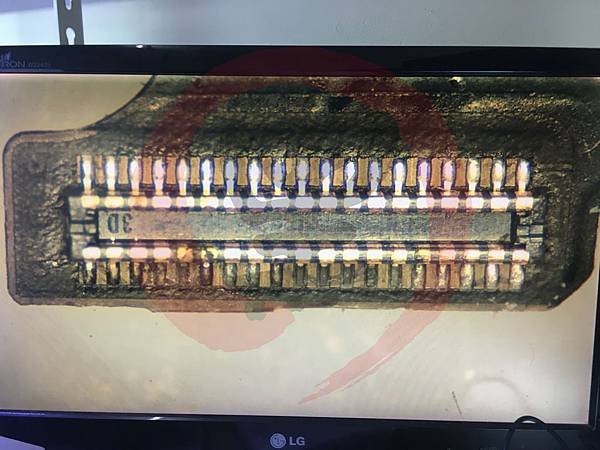

刮除後發現引腳可以重上錫,但下面沒焊點了......





所以先將連接座取下,在將軟式排線的絕緣層挖開,最後重新補一次錫





然後在把錫吸掉,確認錫點能否使用





確認沒問題後,使用烙鐵球將焊點補錫





平整、平滑、平均為上錫的要點

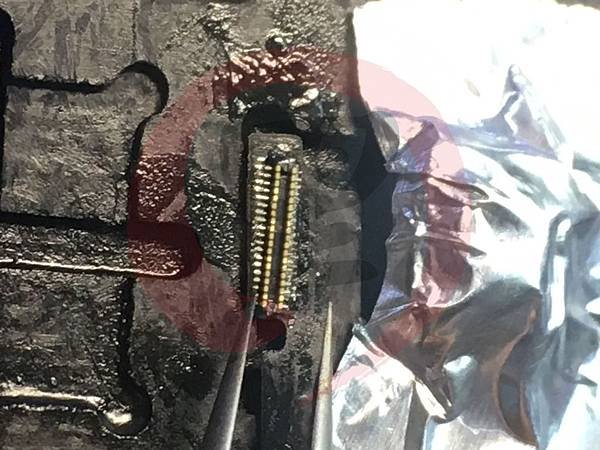

將新的連接座放置到錫點上,最後使用熱風槍焊接





洗板水清理一下

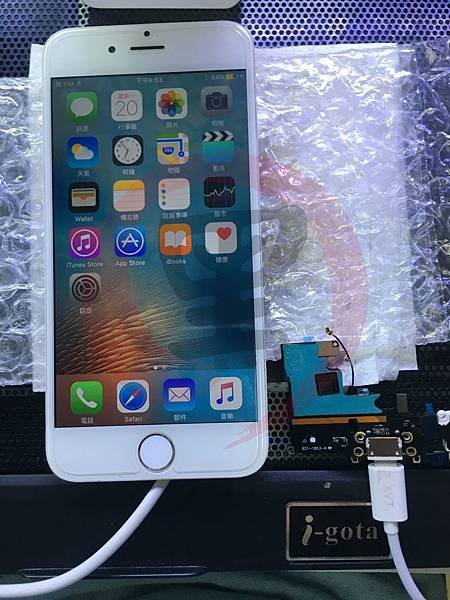

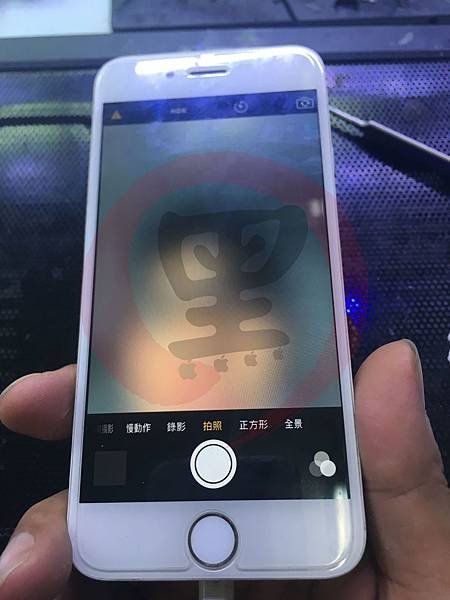

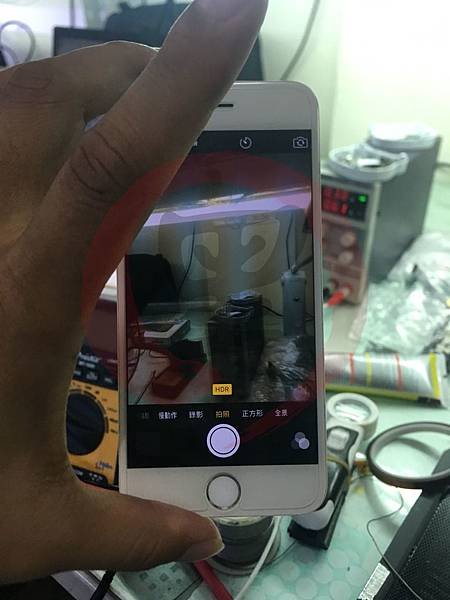

裝機測試~~

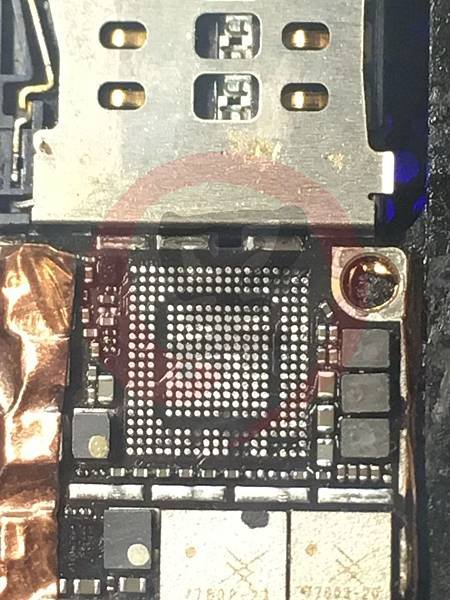

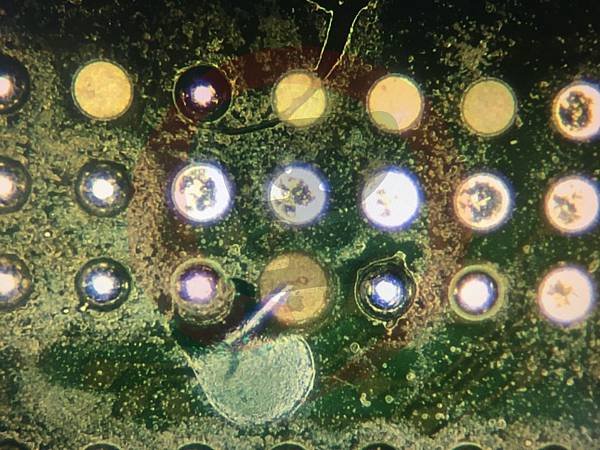

現在不開機、不充電、不能照像都弄好了,但又發現沒有基頻,先前有人動過這裡,所先動這邊,取下晶片後才發現,這個點掉的超狂的

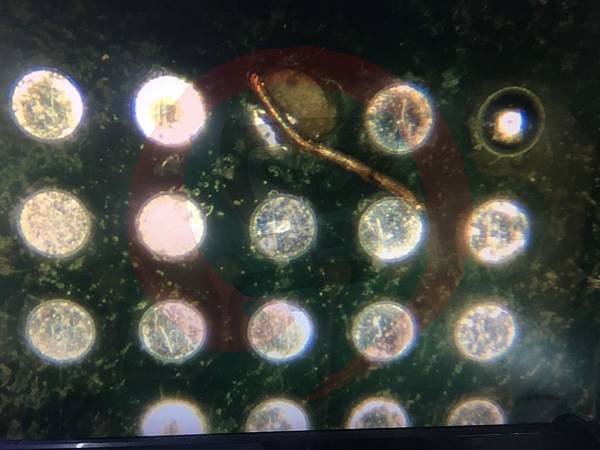

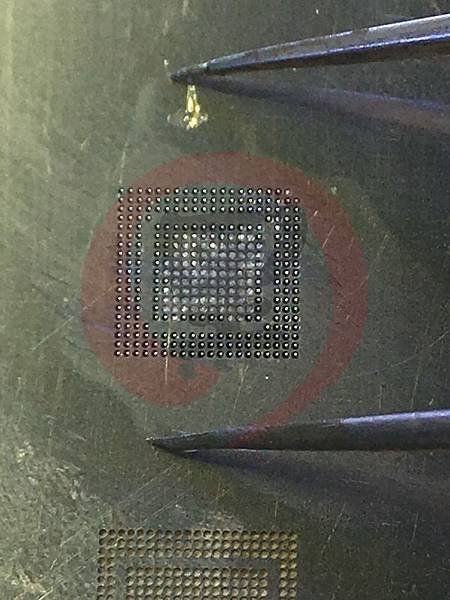

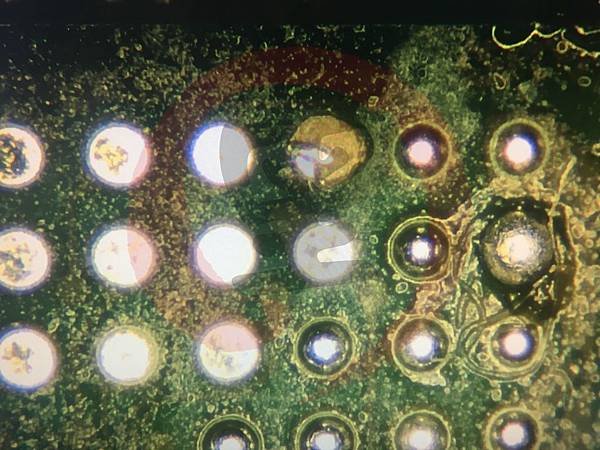

主板上的點雖然掉的狂,但那都是空點,不過當我看到晶片的時候,真的受驚了!

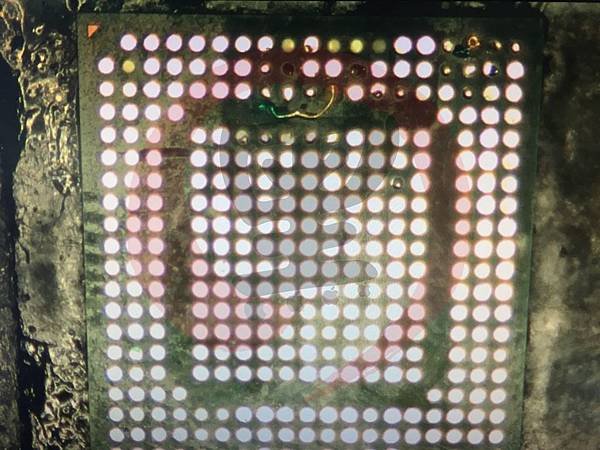

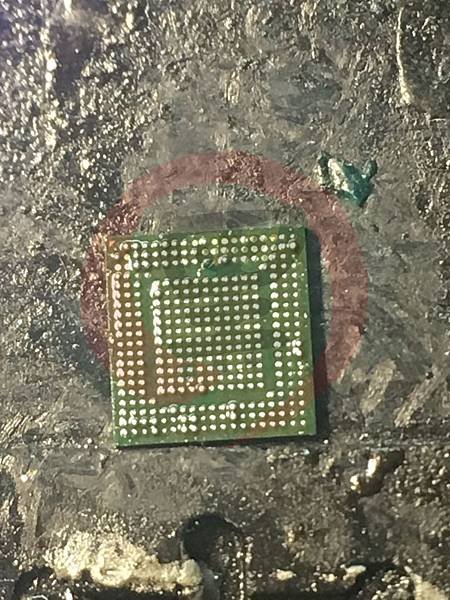

晶片上也掉點,這個人是怎樣,不過對方也飛了一條線,應該不是亂搞的





可是~~大哥你掉了兩個點,你怎麼只飛了一條......





將原先的線取下,這兩條我們自己飛就好




飛線還沒關係,最怕是基頻處理器死掉了.......

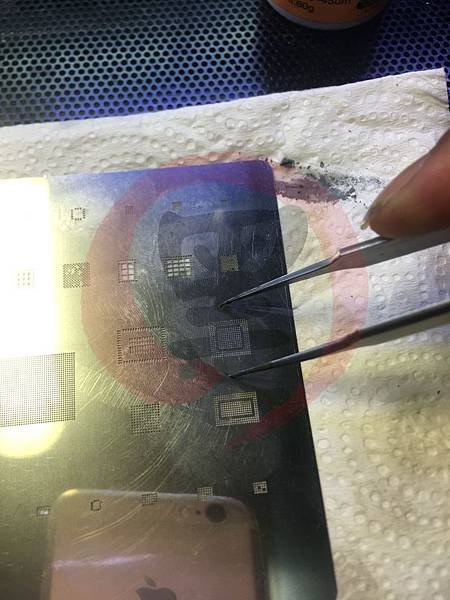

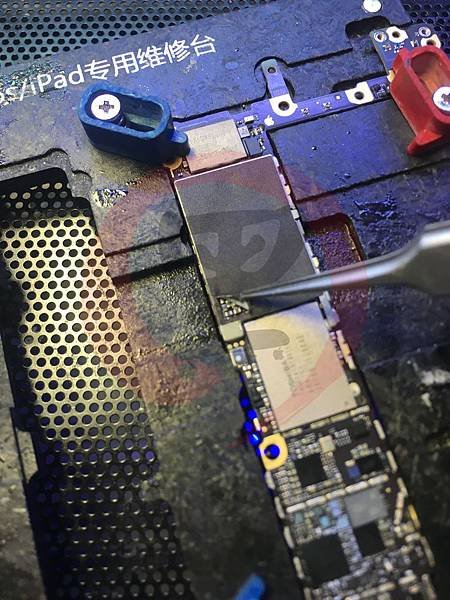

飛好線之後,開始植錫





植錫風速與溫度要控制好,風到那裡,錫就到那裡,要外圈先融,內圈就不能融





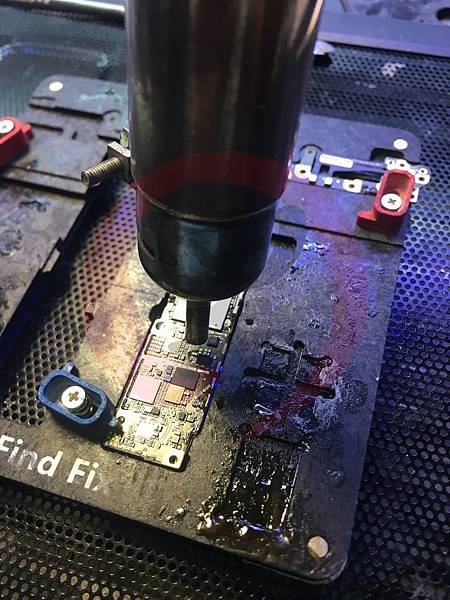

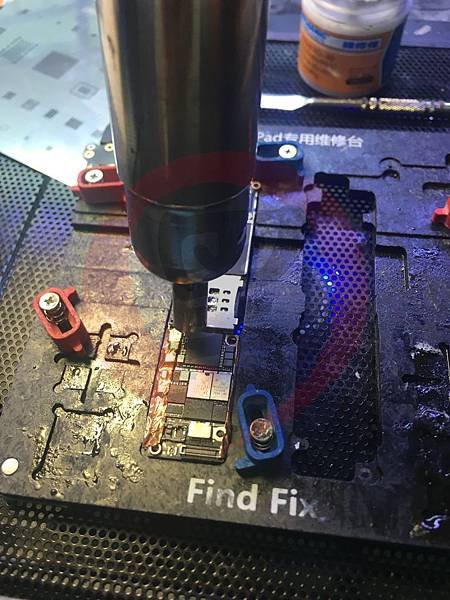

植完基頻處理器後,開始回焊作業,自己動手豐依足食!





基頻也出來了,不過射頻還沒出來~~~就先修到這裡好了,射頻比較難搞,有空在修

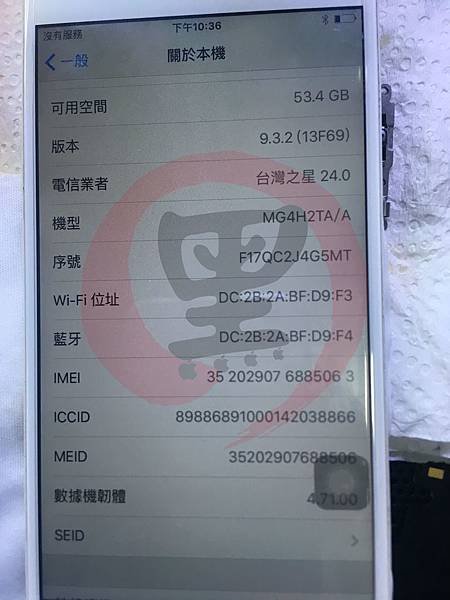

這台 9.3.2 好像可以越獄....
