iPhone/iPad/iPod 維修與培訓咨詢 (Line):cartinghao

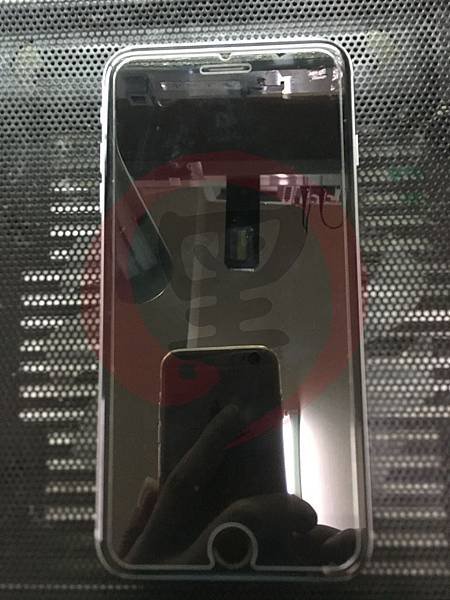

各位好,我是台灣黑手,黑手的黑,黑手的手,該台 iPhone 6Plus 就是屬於那種「奇行種」的手機,不是通病、也不是一般故障,就是已經在病危中,然後同時爆發的故障,基本上它是可以開機的,正面看起來,沒有什麼傷

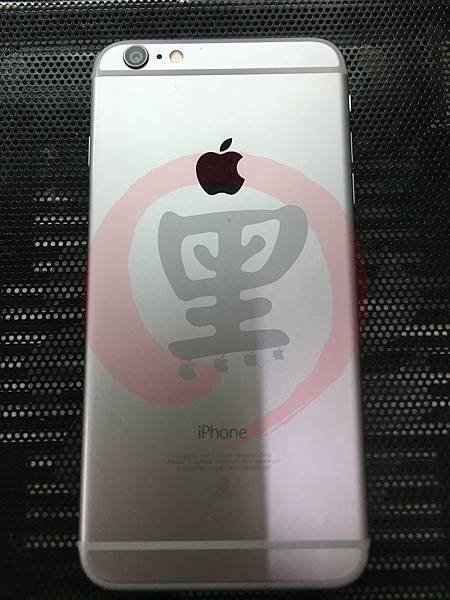

背面保持的還不錯,看不出來是泡水或者摔機造成的



送修的原因是說會重啟,所以來的時候是沒電,先上 5V USB 看一下電流,直上 910ma 代表 U1700 應該沒問題

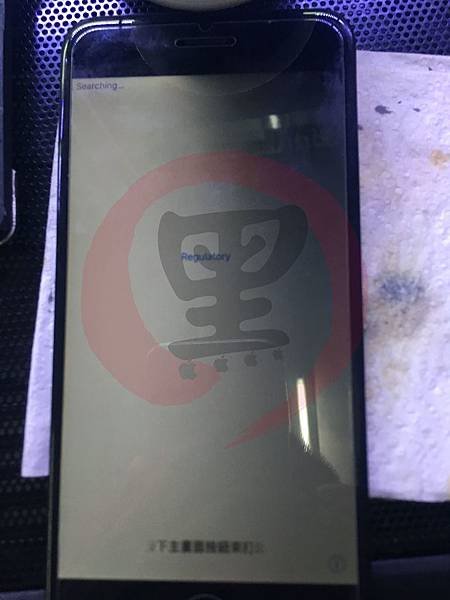

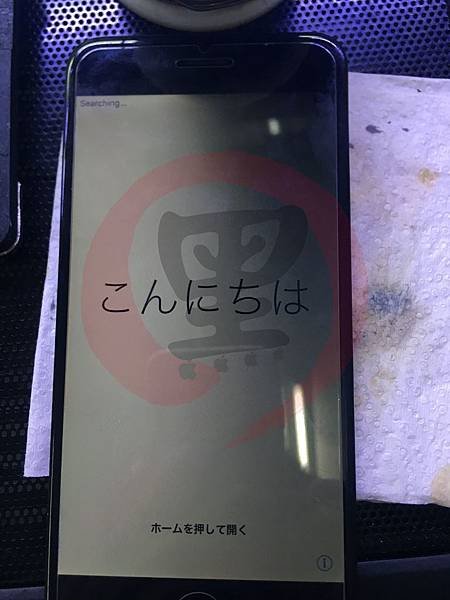

我一開始以為是會重啟,結果一進來是在這裡?重置?刷機?我暫時還沒搞清楚狀況

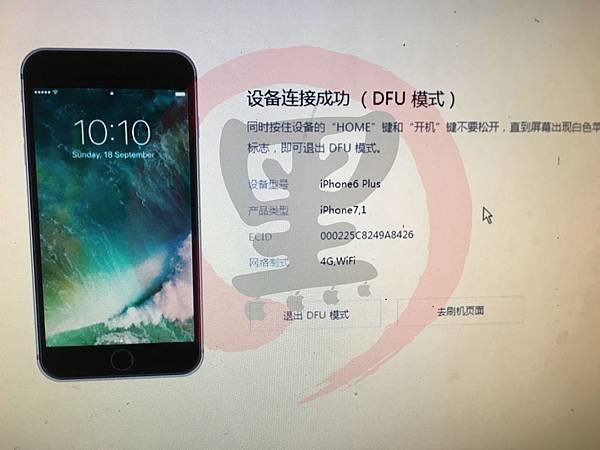

因為是同行送來的手機,刷機這個動作,我想他們應該不會少做,但我依舊還是要看一下,先接上電腦,可以連機並且強制DFU模式





接者使用 iTunes 開始刷機

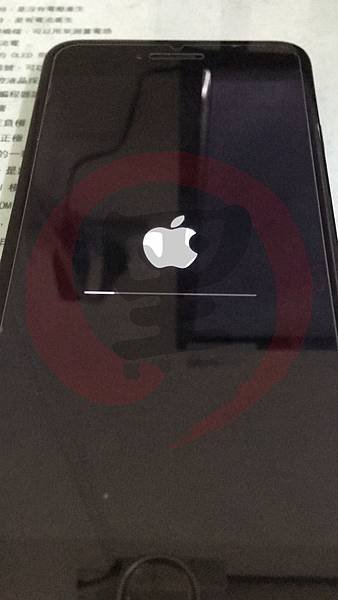

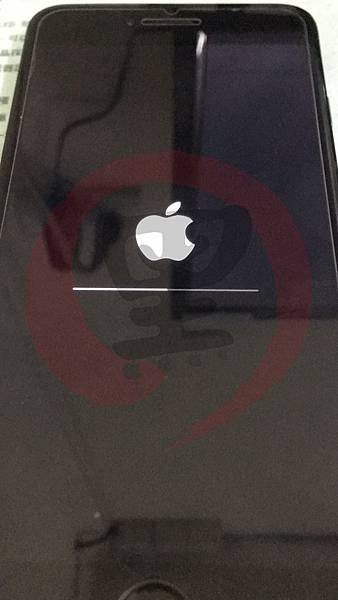

這個刷機過程其實很順利,中間沒有報錯,然後就直接顯示刷機完成





資料寫入的部份,大部份是由 NAND 與 AP 透過 I/O 進行溝通,而刷機 80% 驗證部份,應該是 BB_PMU 供電給 BB 同時在與 EPROM 驗證

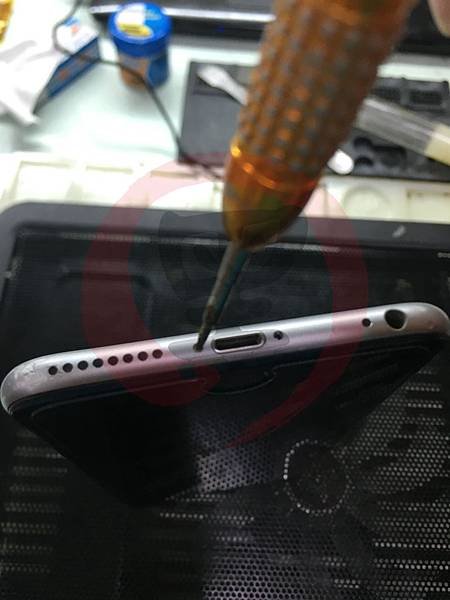

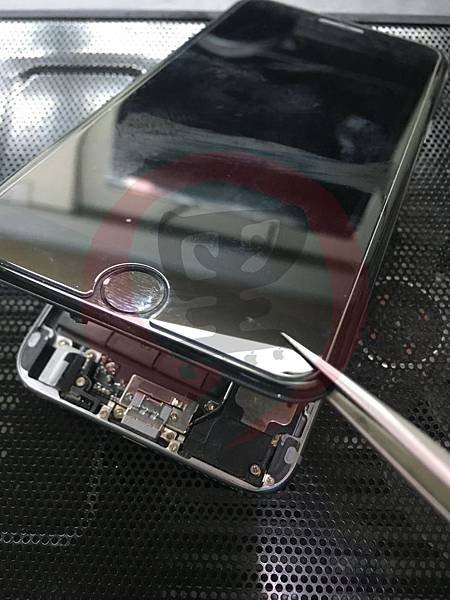

底部螺絲旋開後,面板打開

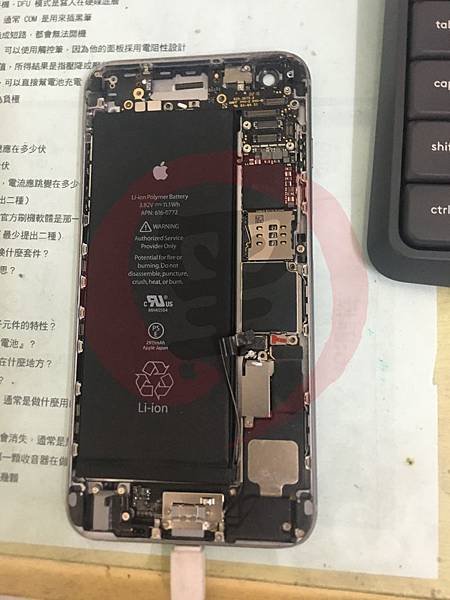

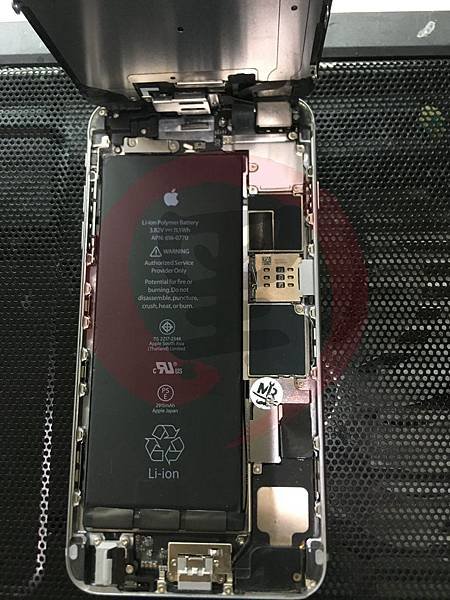

打開面板後,可以看的到保固貼紙,同時面板也是有更換過的,難道是事故機

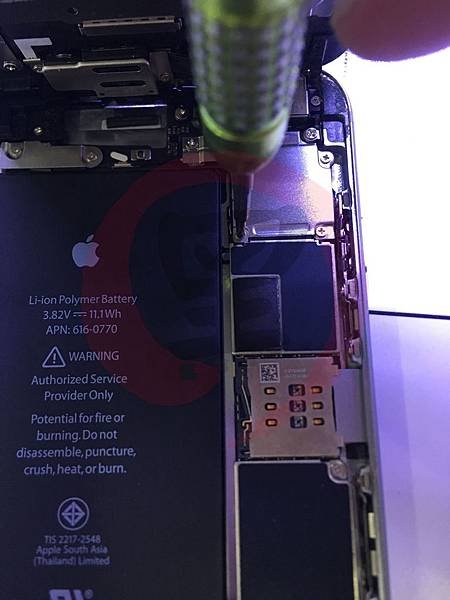

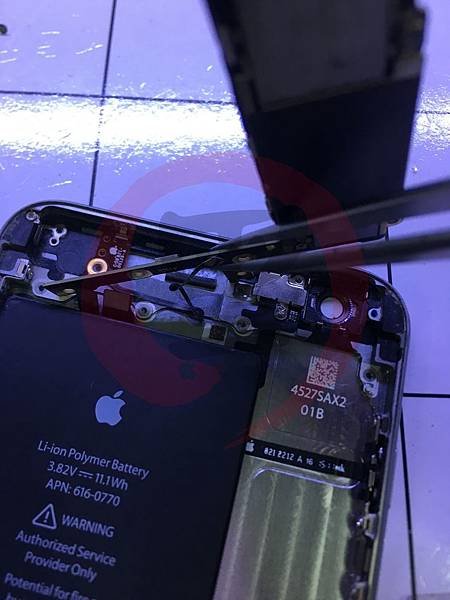

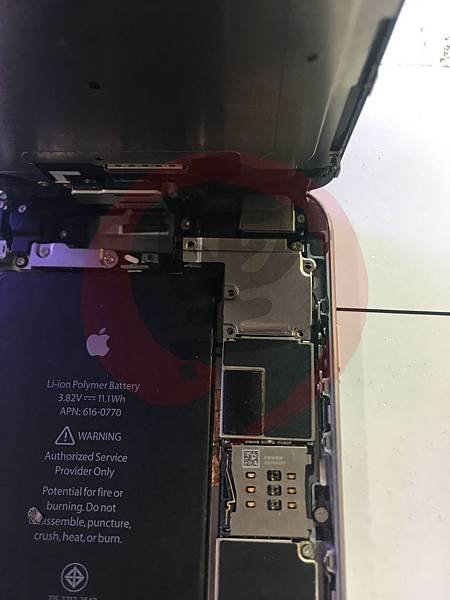

先進行斷電動作



將上方金屬蔽避板取下

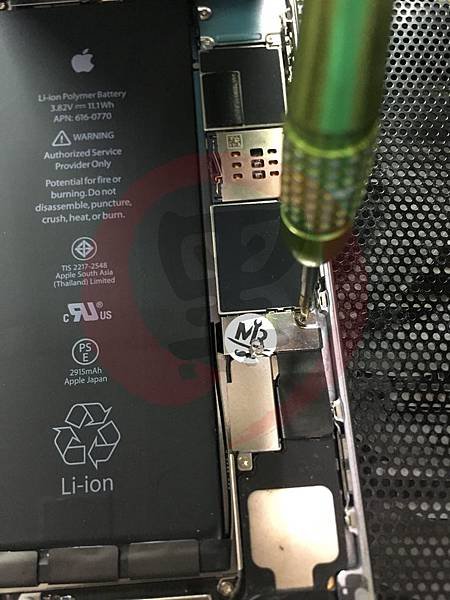

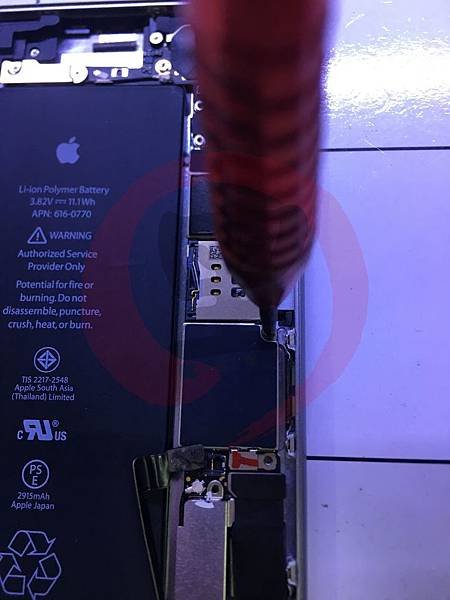

將主板螺絲旋開

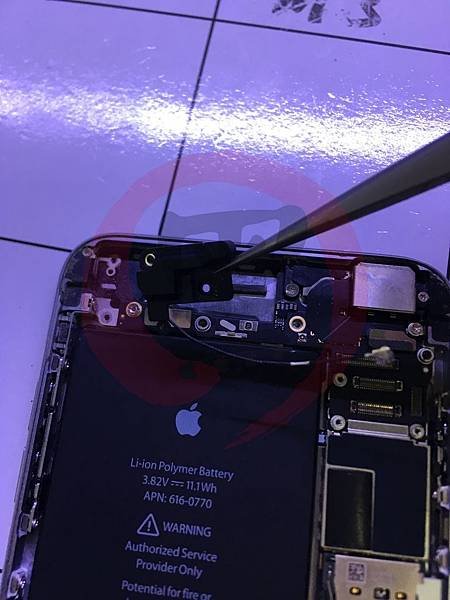

拆除 WIFI 延伸上蓋

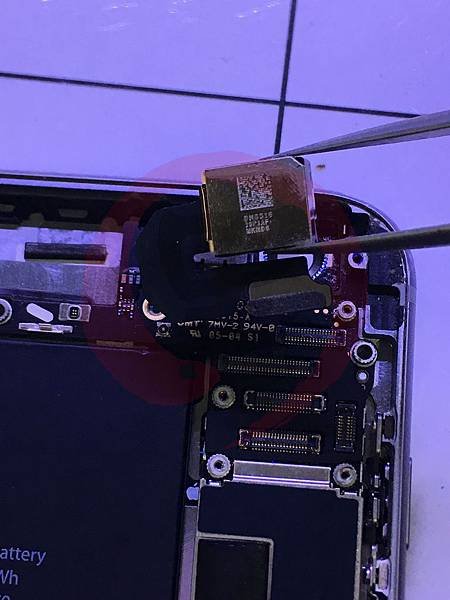

拆除後鏡頭

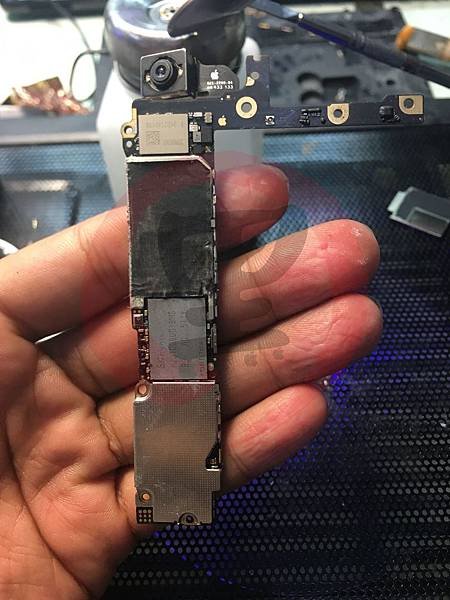

將主板取下,同時將背面的天線取下

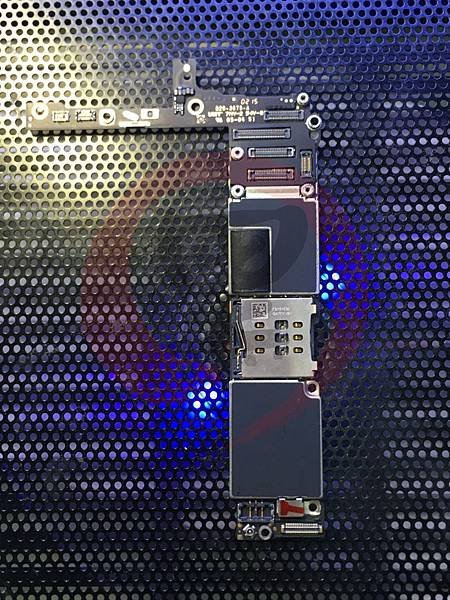

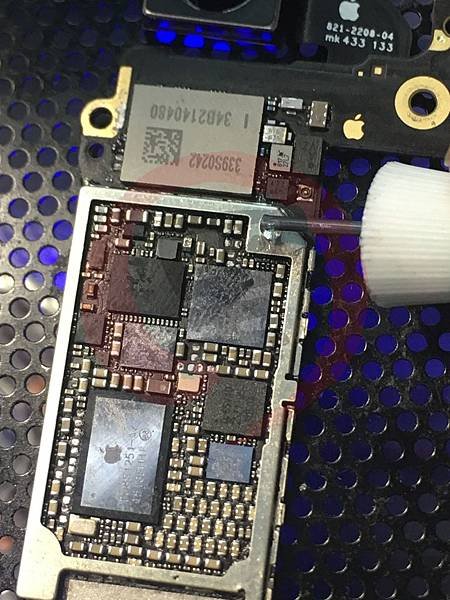

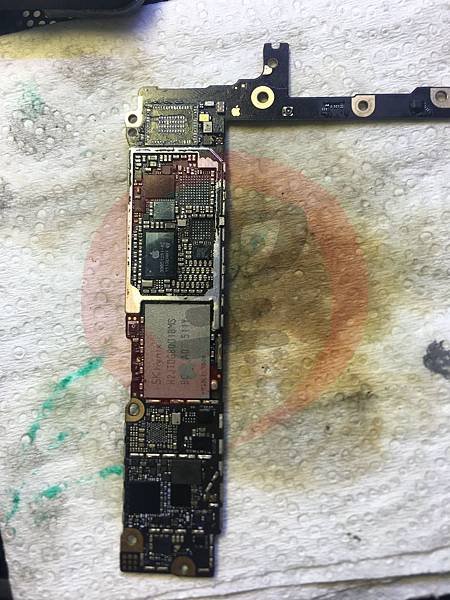

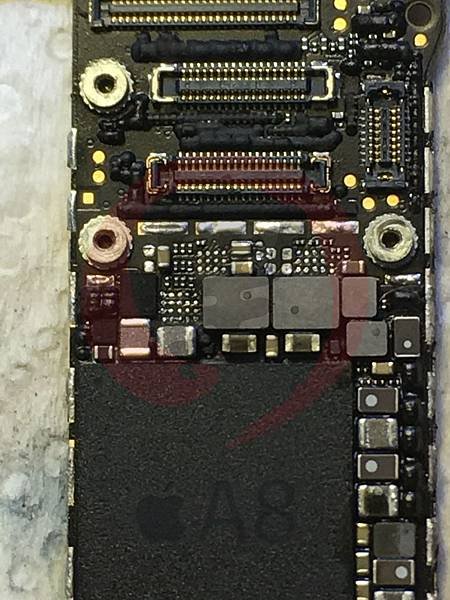

主板正面

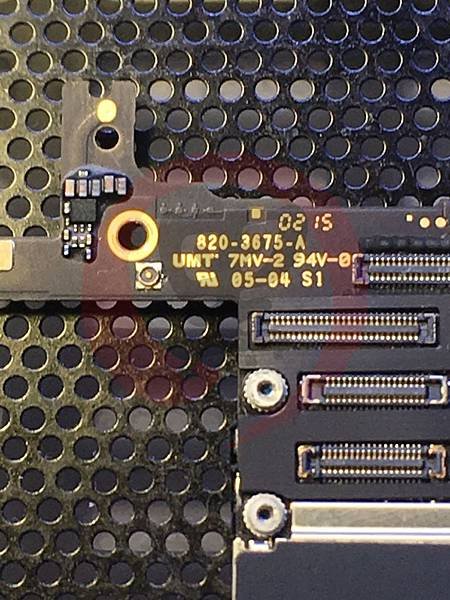

很多地方都傳言 UMT 主板,不能動,因為一修就會出問題,必須要用打磨機才可以,事實真的是這樣嗎?

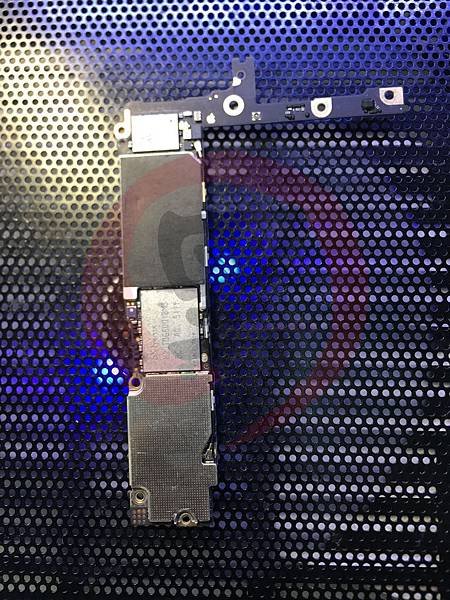

主板背面





資料讀取的部份,應該是 NAND FLASH 會與 AP 進行雙向傳輸,因為這次拍的圖就很多了,電路圖我就不特別講了,想知道,花錢吧~~花錢來上課吧!就是這樣

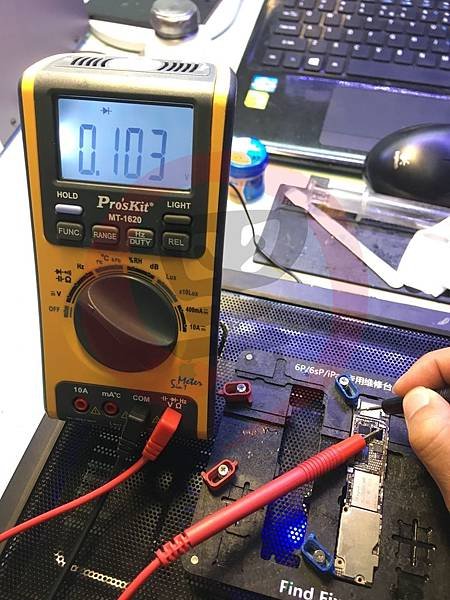

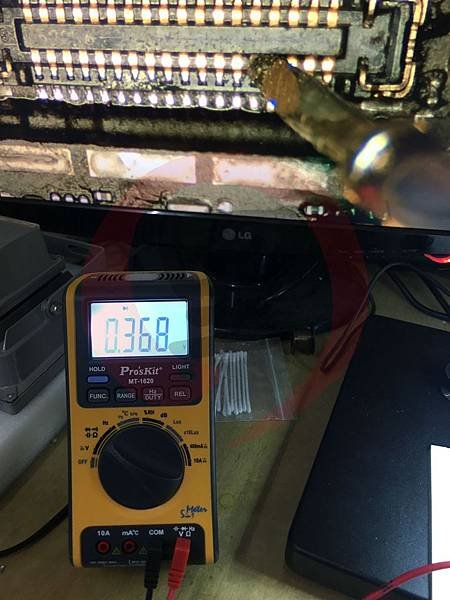

除量 NAND FLASH 的基礎供電分別有 PP1V8 PP1V2 PP3V0 都是正常的,供電部份正常,但 AP_TO_NAND 是直接 P2P 溝通的,沒有外部元件造的,同時在測量主線路,還發現 PP_VCC_MAIN 只有 103



這個數值很明顯偏低,如果不是主板有問題,那肯定...........是電錶壞了

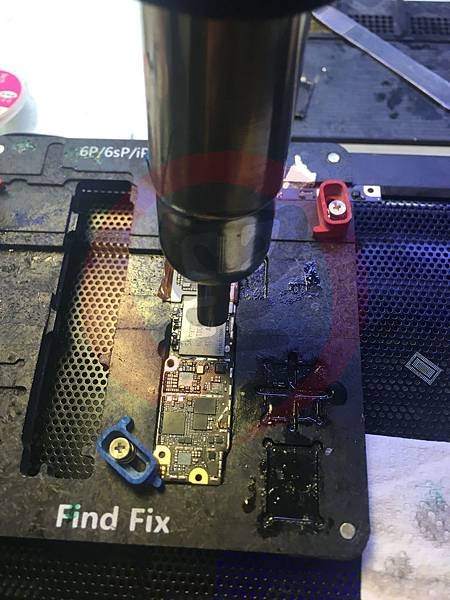

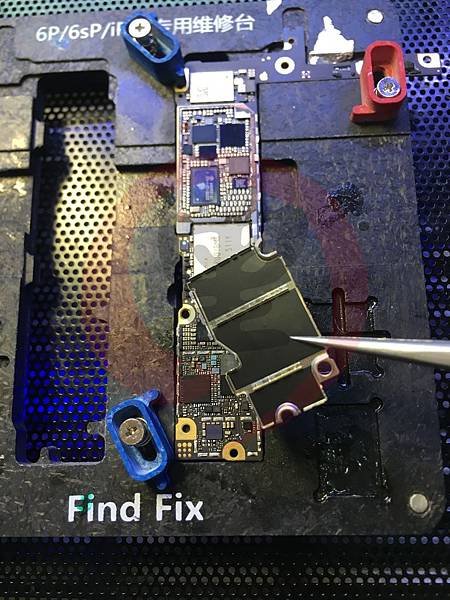

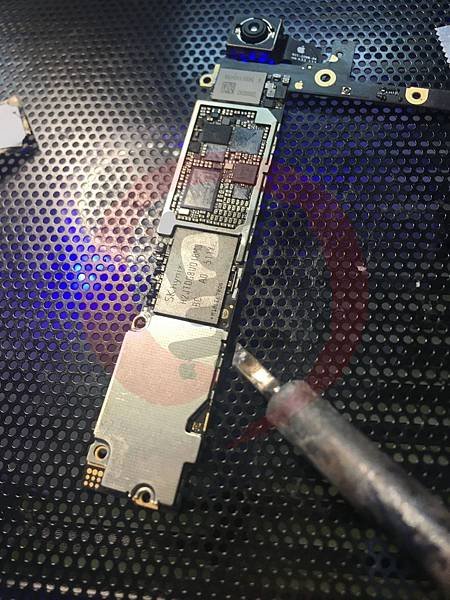

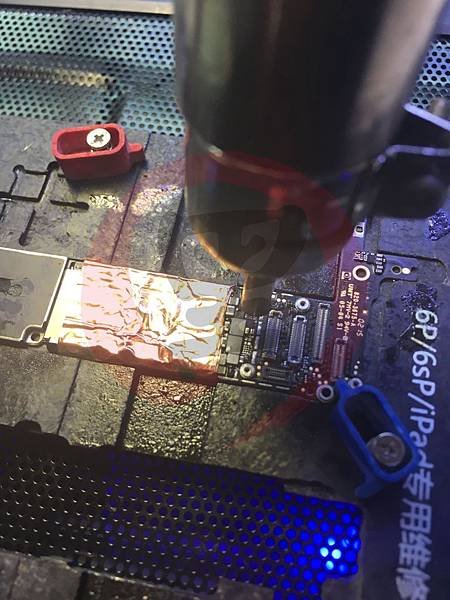

我懷疑這台曾經有大摔過,而且還不只一次,花了一點時間將整個主板卸下來了



這台的現象是比較奇特,是由好幾種不同的故障構成的,為了根治,只好把全部東西取下來

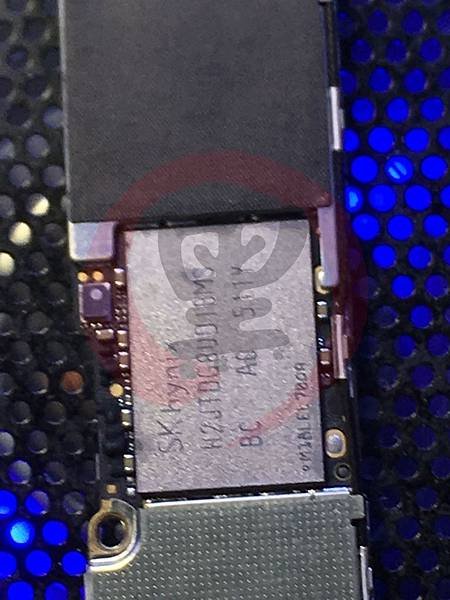

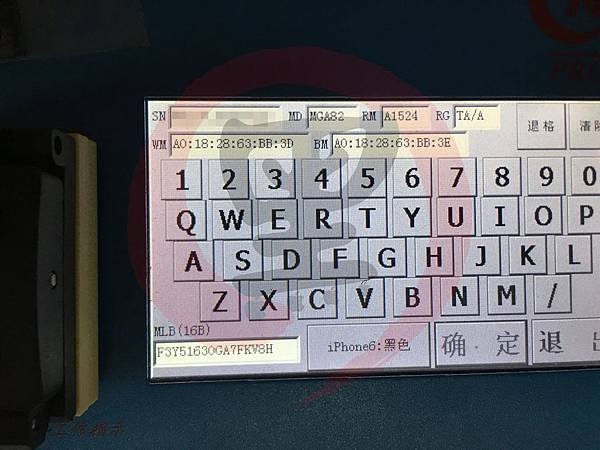

在 NAND FLASH 絕緣層掉的相當嚴重,也是懷疑刷機進度寫入的其中一個考量,先放置編程器檢查一下,是否有壞軌

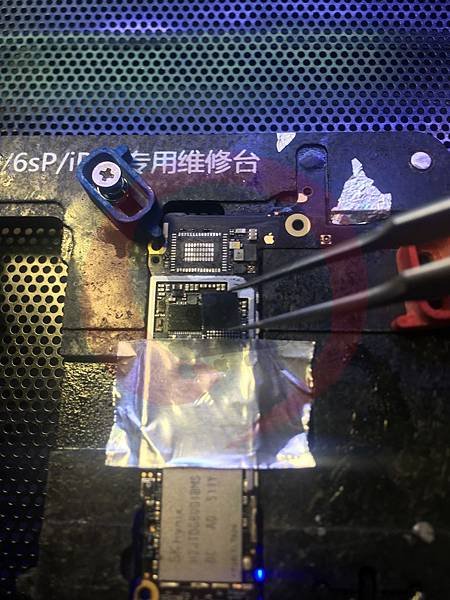

NAND FLASH 掉的絕緣層面積相當大,在托錫前,必需先做一下隔離,一般情況下我們可以加點稀釋劑,但....沒錢!

26 (複製).JPG


紫光燈固定

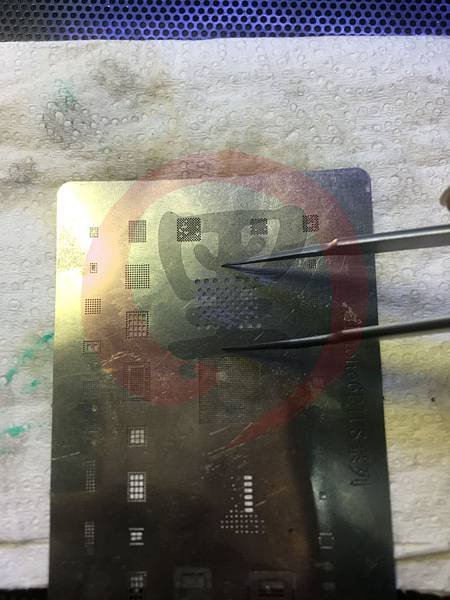

將原先的錫去除後,開始植錫

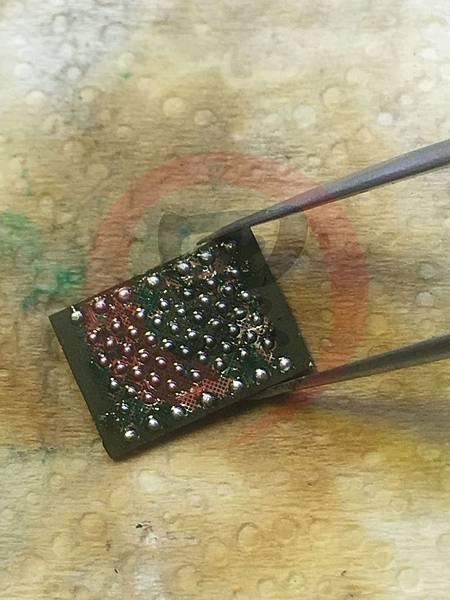

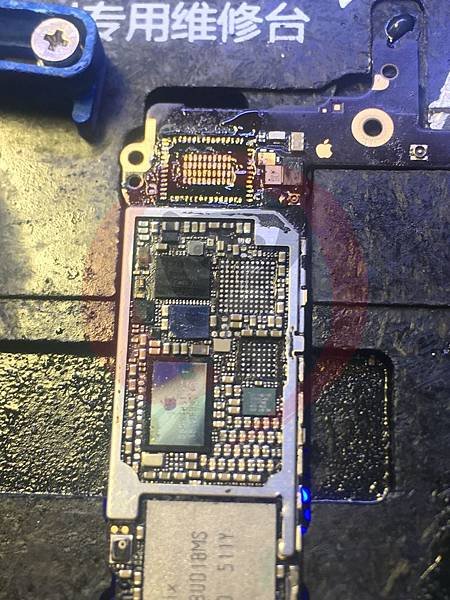

植錫完成

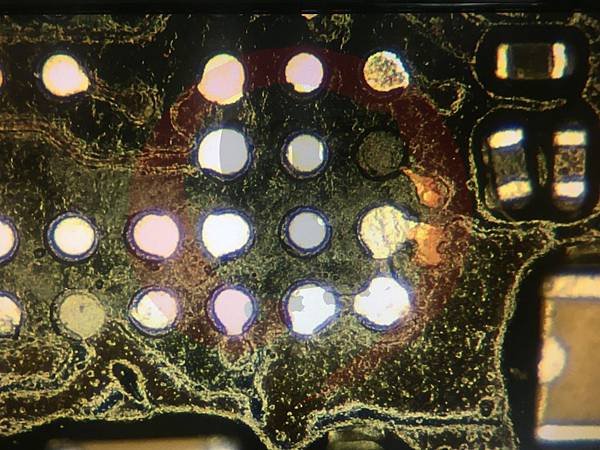

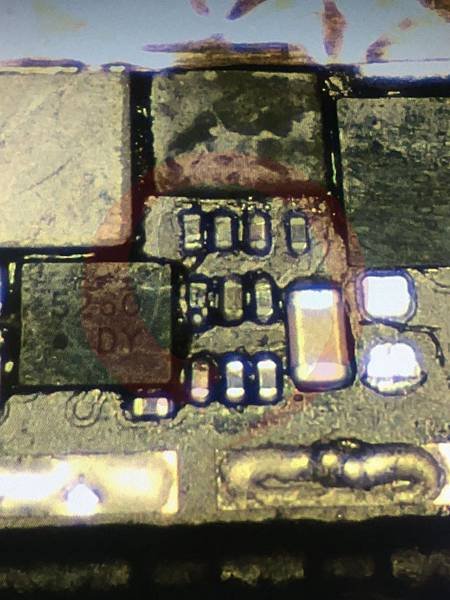

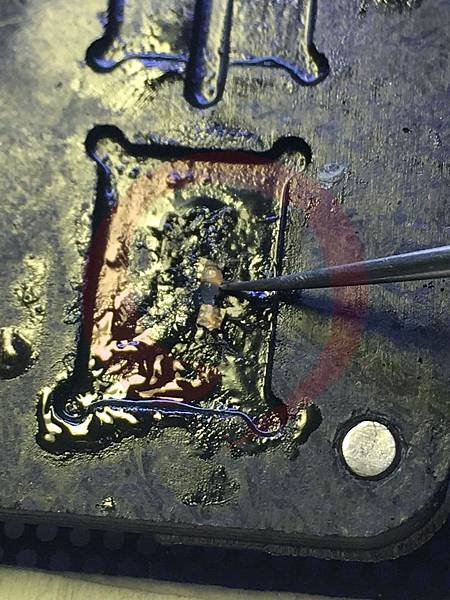

除了 NAND 的部份,在 PMU 的底下,也有一個點掉了下來,很明顯這絕對不可能是空點

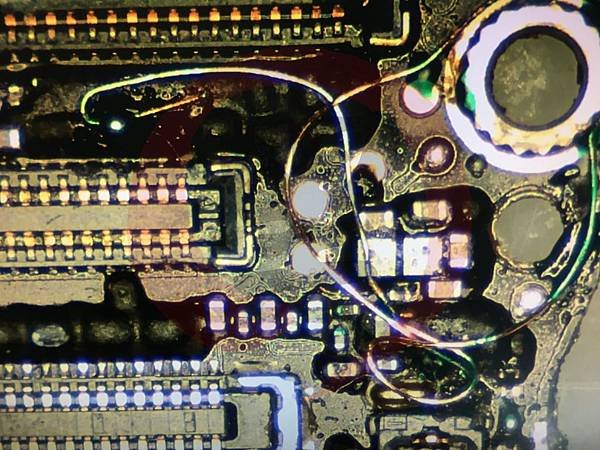

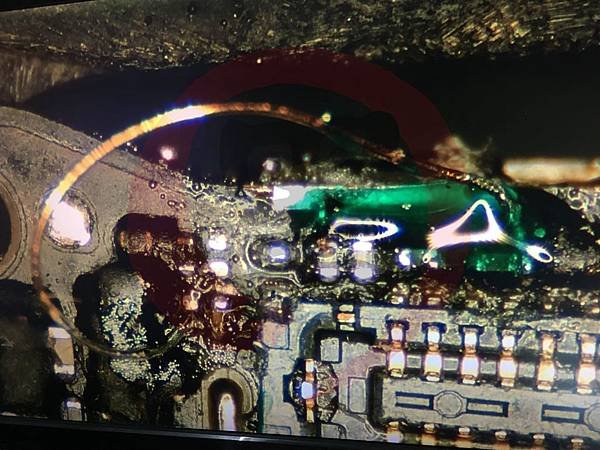

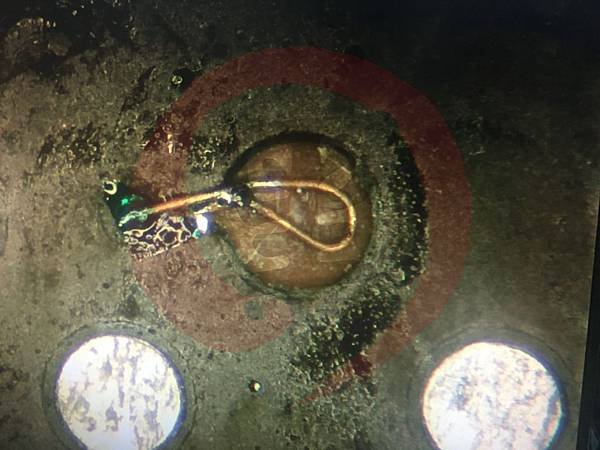

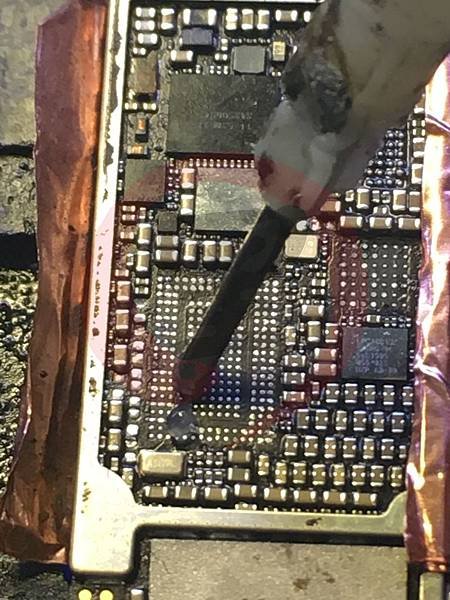

不光是 PMU 在 NAND 的位置,有一個屬於直通 AP 的點,時通時不通,所以我們就將他直接拔掉,然後飛一條線



PMU 的部份也處理好了



先將觸發通道的線路建構起來

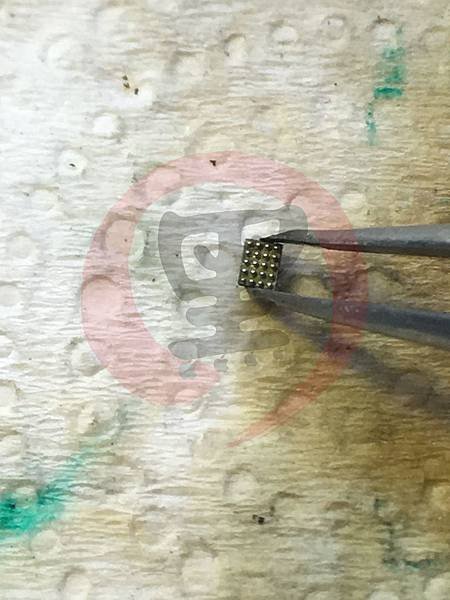

開始進行晶片焊接動作 U0604、U1401、Q1403



上一點焊油



主供電 U1202

36 (複製).JPG

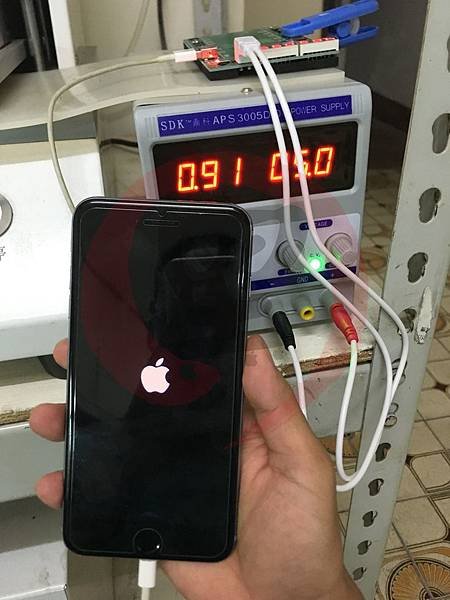

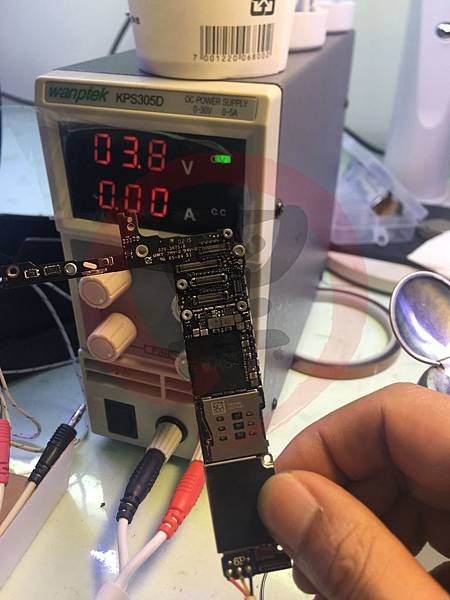

觸發通道建立完成後,PP_VCC_MAIN 已回復正常,同時看電流是否有異常



其它東西,暫時先不理它,因為不裝不影響開機

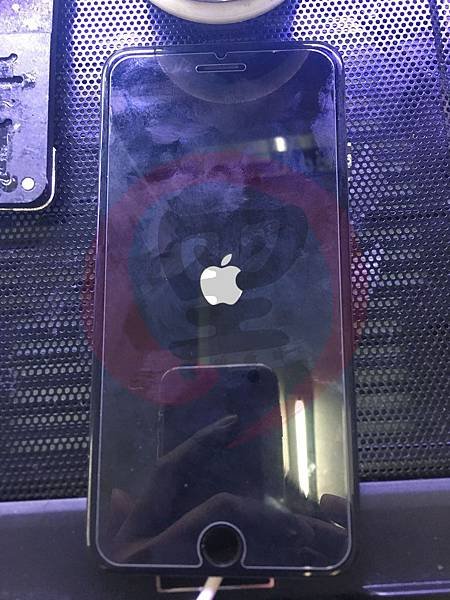

先直接上機,因為顯示、背光等其它晶片,都還沒接上,所以根本無須裝面板,就算裝了也不會有畫面....



連機了,可以正確判別訊息

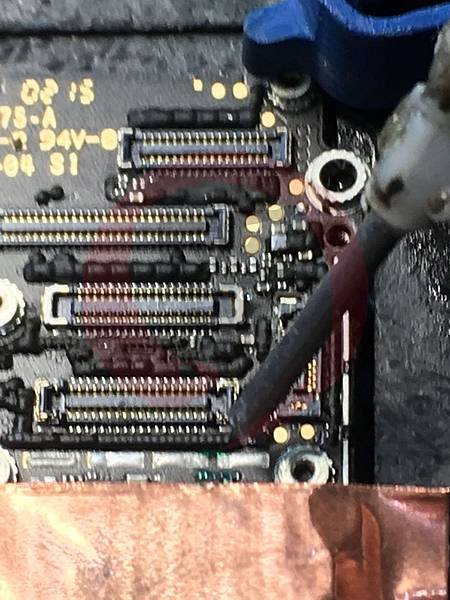

接者將顯示部份的線路建構起來



左側背光與右側背光晶片



自己動手、豐衣足食



測開機 背光出來了、畫面也出來了



電流變跳正常

45 (複製).JPG


疑?右邊不亮?因為我只裝左側啊~~那為什麼不先裝右側呢?



基頻序號也是空白的,因為我也還沒裝,上過課的就知道,測開機的話,右邊背光不能先裝,那肯定還是有人有疑問,不裝基頻是怎麼刷過去的,這一點.....




接者開始準備將其它東西裝回去

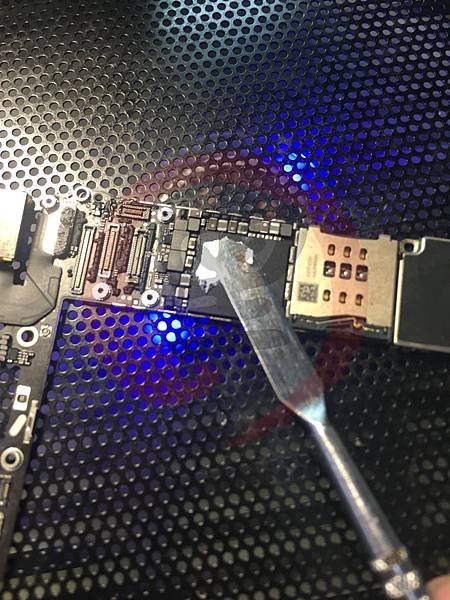

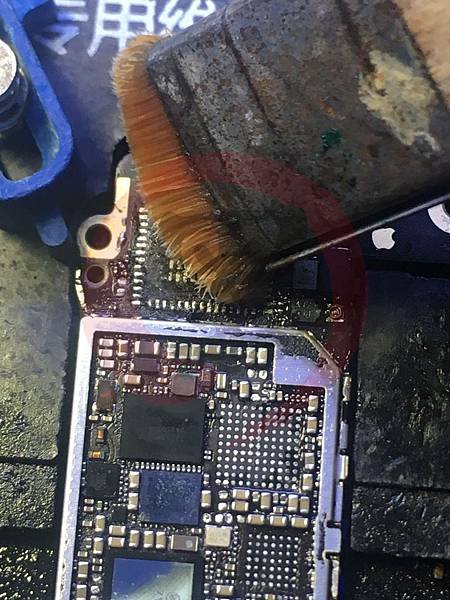

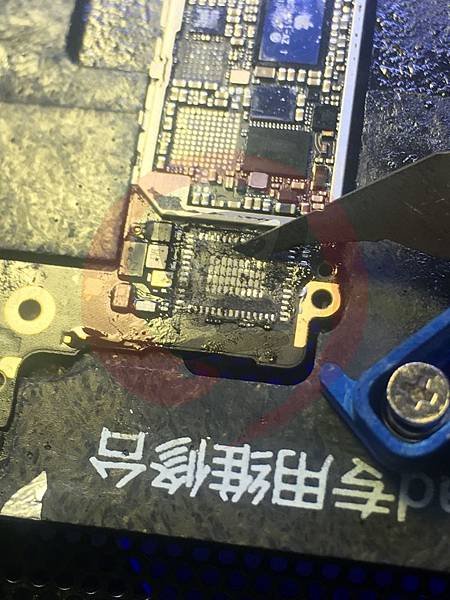

WIFI 的部份開始除膠



使用洗板水清理一下

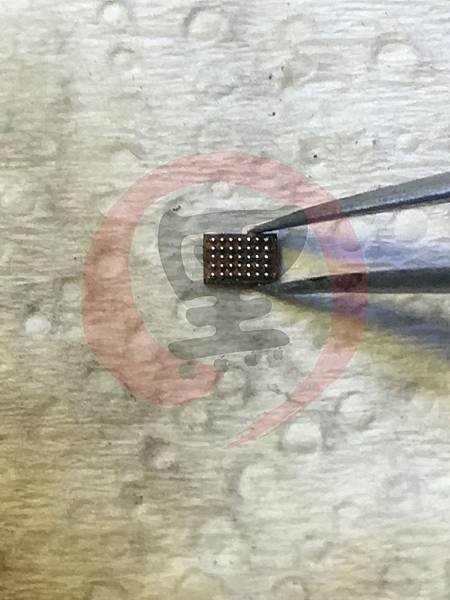

依序安裝其它晶片

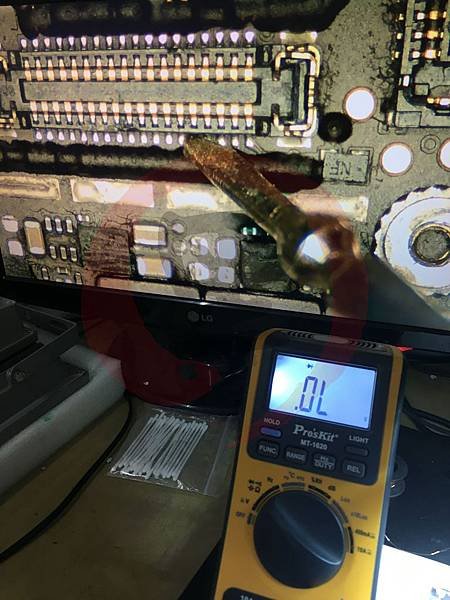

正反兩面都完成後,發現一個場效電晶體,沒有數值



另外給 FCAM 與 RCAM 的 2.85V 的供電也沒有出來

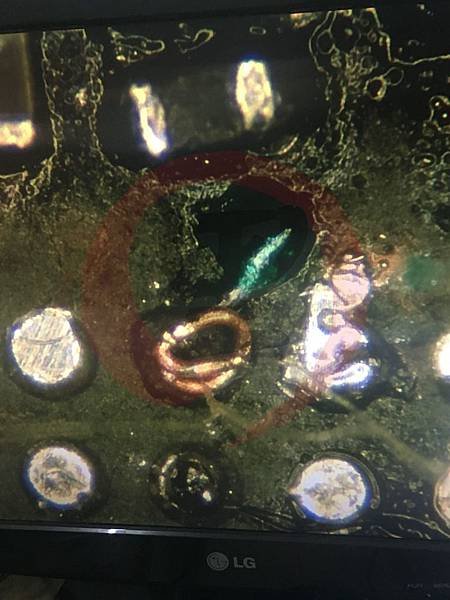

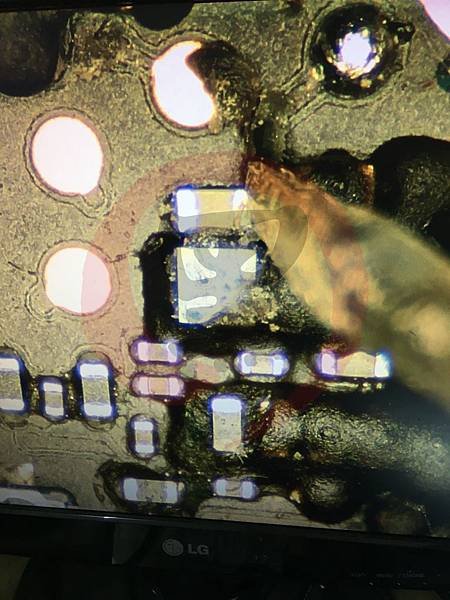

場效電晶體的部份,可以直接使用線路構成,雖然有四個點,但這個場效電晶體,本身就是由一端接地、一接信號構成的



雖然改變了原來的電路結構,但依舊可以使用






指紋電路中的 PP1V8 從 FCAM 的前端 1.8V 拉出來,不可以拉後端的 1.8V 哦

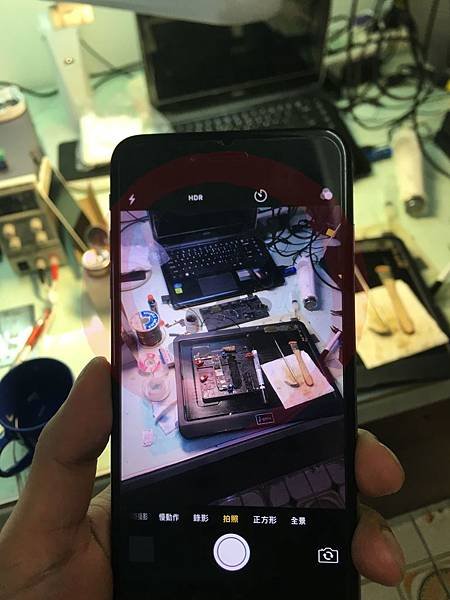

前後鏡頭正常



接者開始固定線路



WIFI 的部份,上了第一顆發現 WIFI 還是打不開,接者在做一次依舊打不開,打了 WIIF 底下全部的壓降,都是正常的,最後依電路查到 1000 納法,這裡出了問題,這也都是直接跟 AP 導同的,六顆全部拆掉,全部換掉





嗯............這個嘛..............



線還是要整的,將金屬蔽避板焊回





背面貼紙的部份打上黏膠




就變成這樣了



應用處理器的部份塗上白白的東西




開始裝機

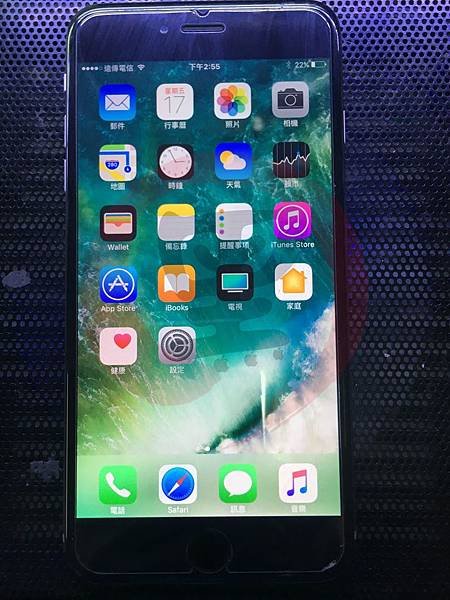

測開機 AP 運作正常 BB 運作正常

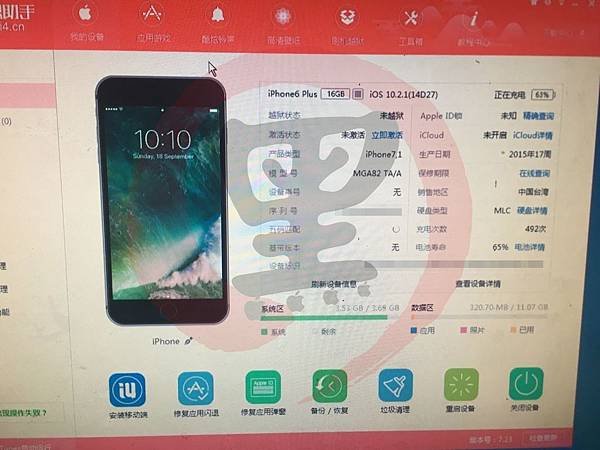

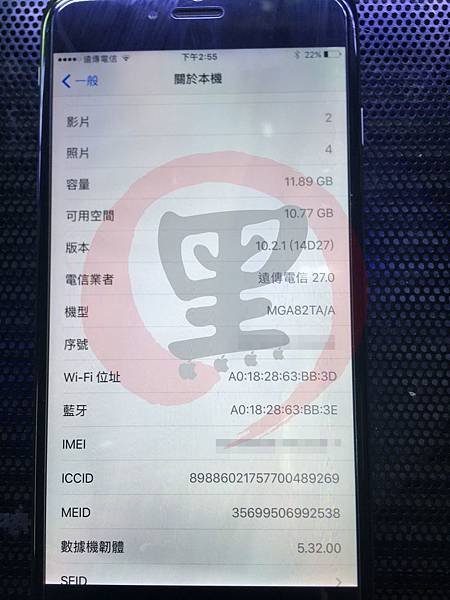

序號讀取正常
