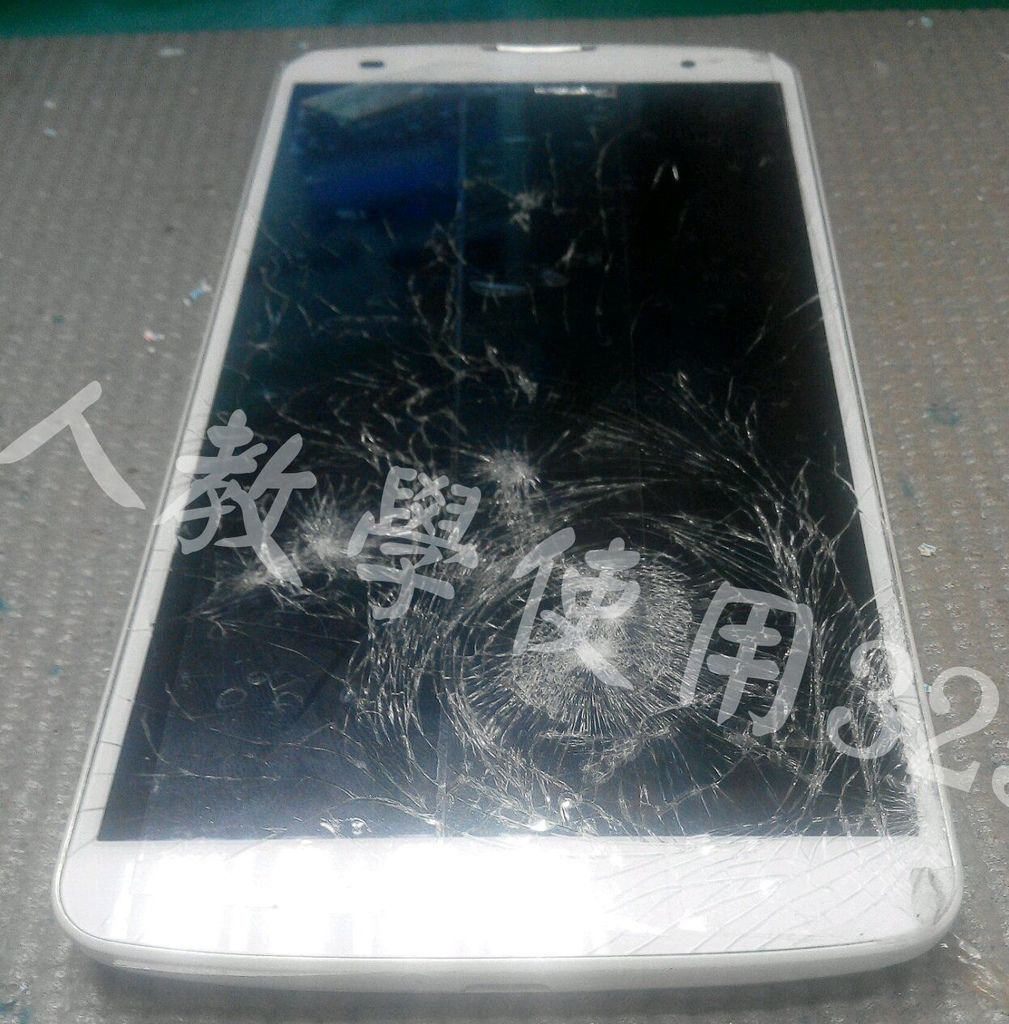

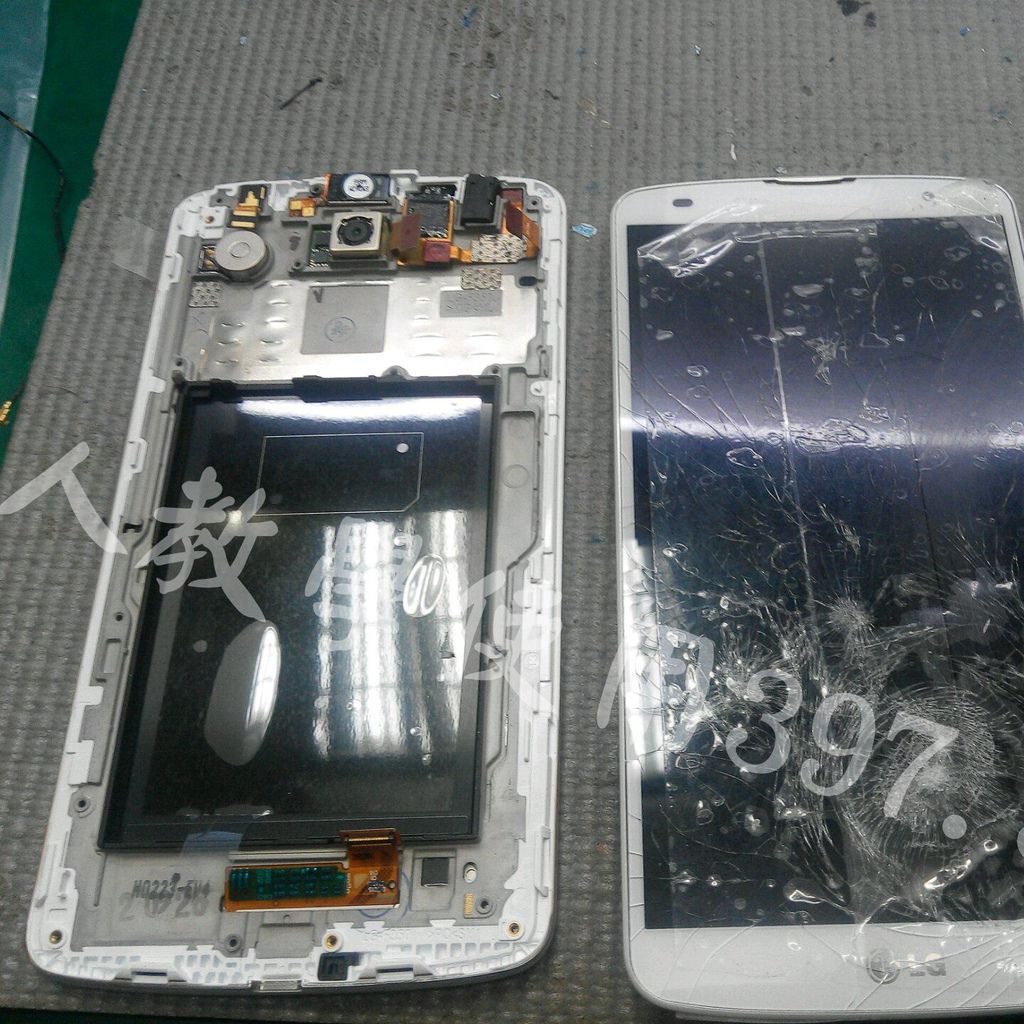

最近工具人拼命畫者框架圖與電路圖,沒什麼時間忙其它事,但換個面板什麼的,也就二根煙的時間,多少存點煙錢吧,這是一台 LG Pro 2 於 2014 年 3 月 20 號登台,距離現在也有 3 個年頭了

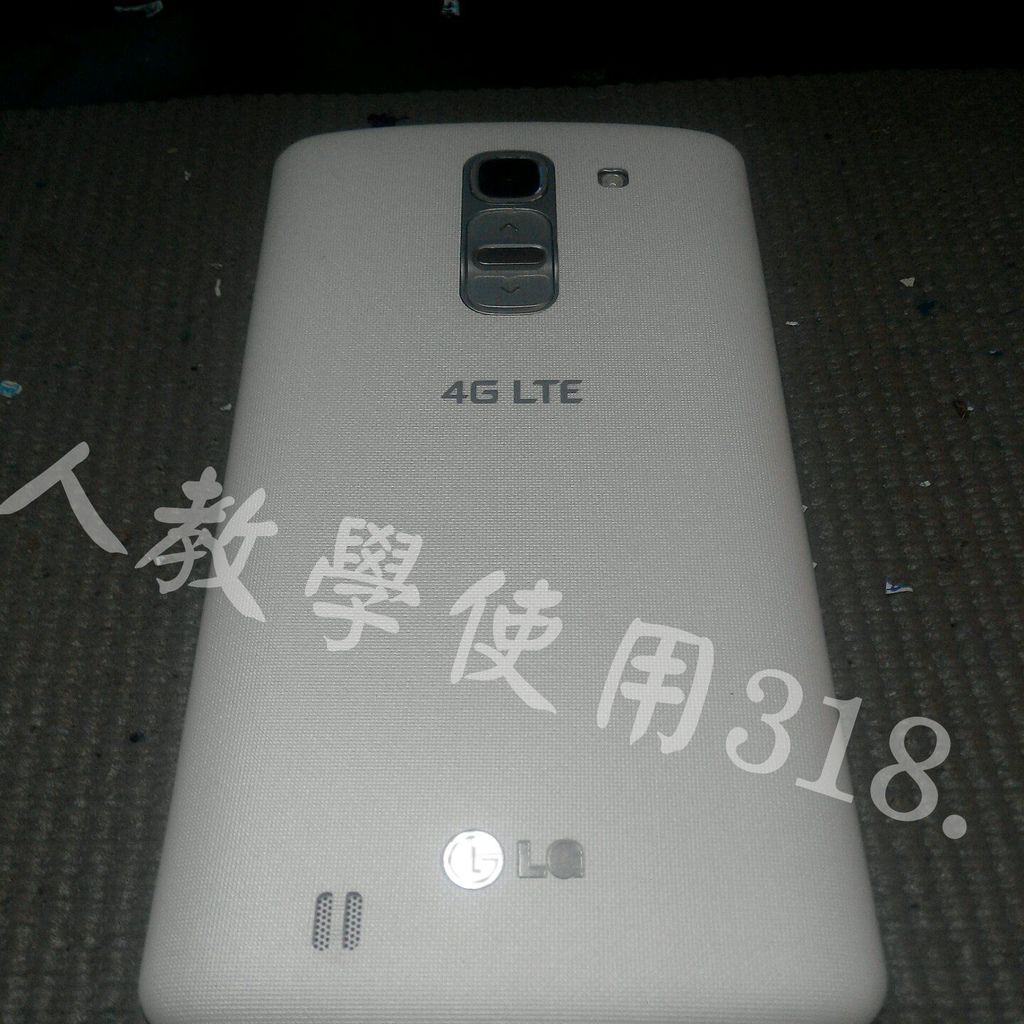

這隻手機的開關,是設計在背面的,工具人一開始還找不到開關這個東西....
LG 的外架構跟 Samsung 幾乎是同個模子刻出來的,螢幕大歸大,但手機實在是很輕,感覺內部跟空的一樣

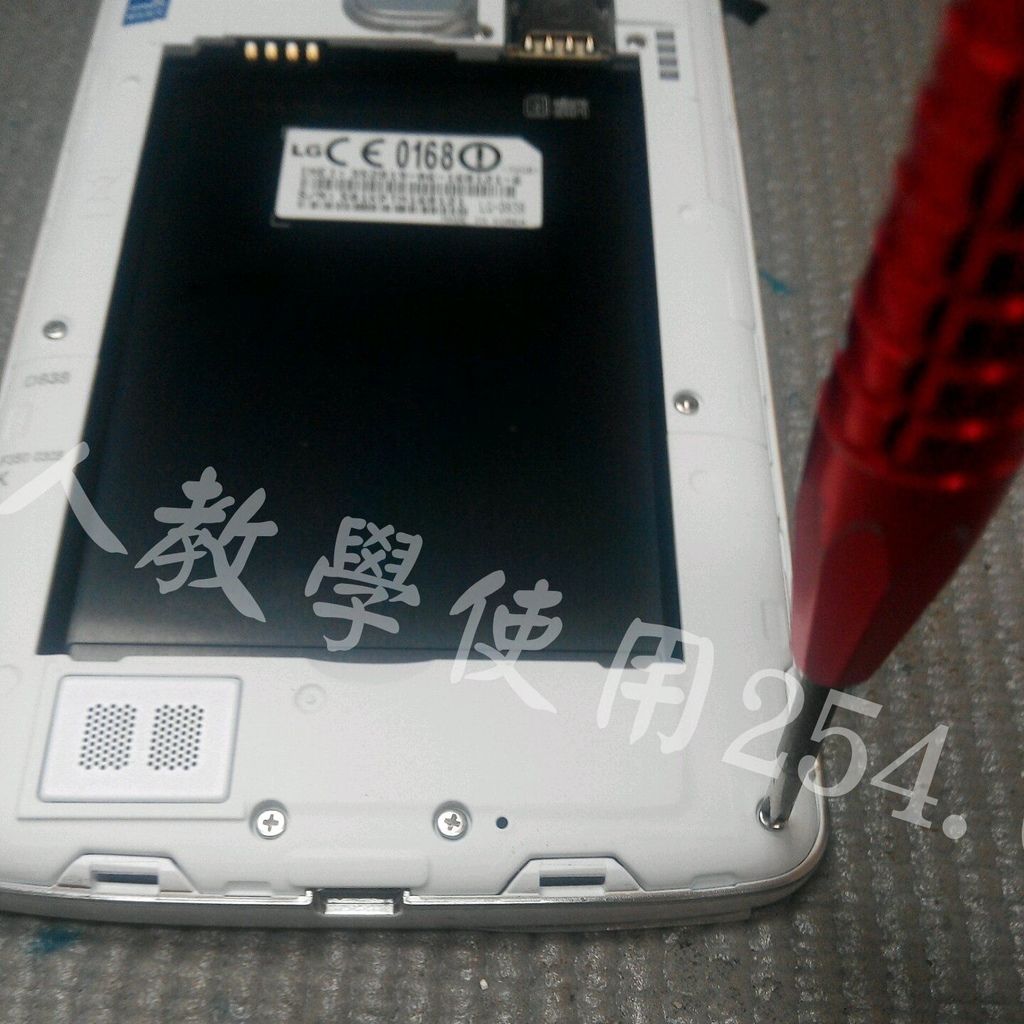

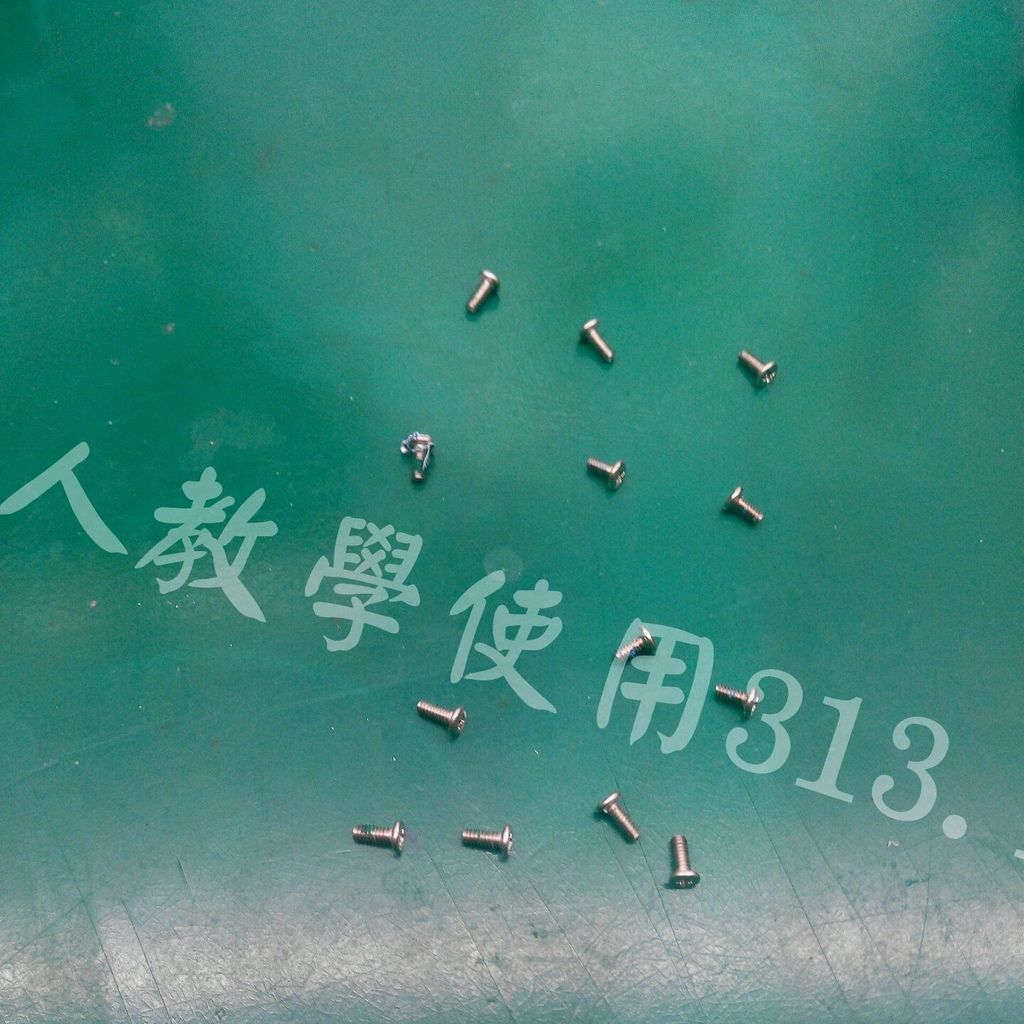

背面的螺絲共有十三顆,長短沒有區分

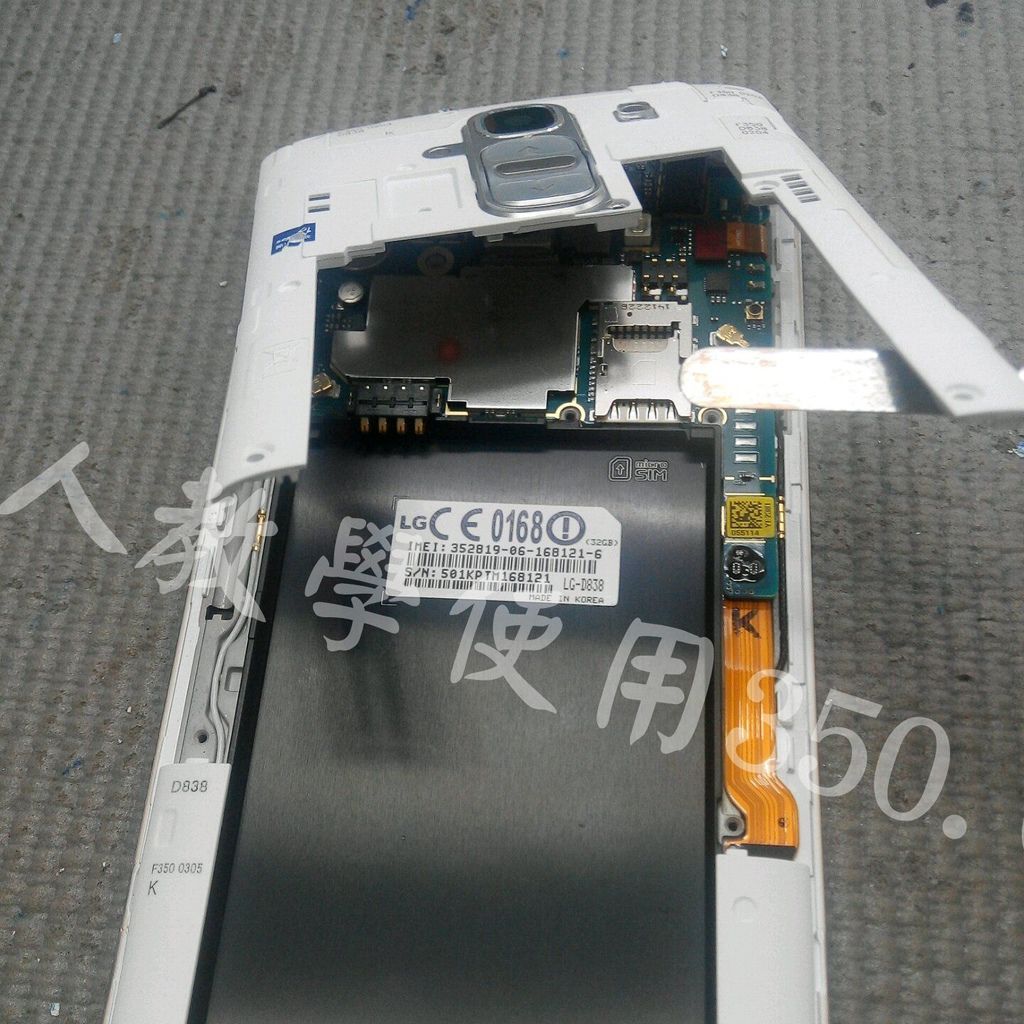

跟 Samsung 比較不一樣的,就是他的背蓋(中框)是區分上半截跟下半截,中間在用扣具組起來的

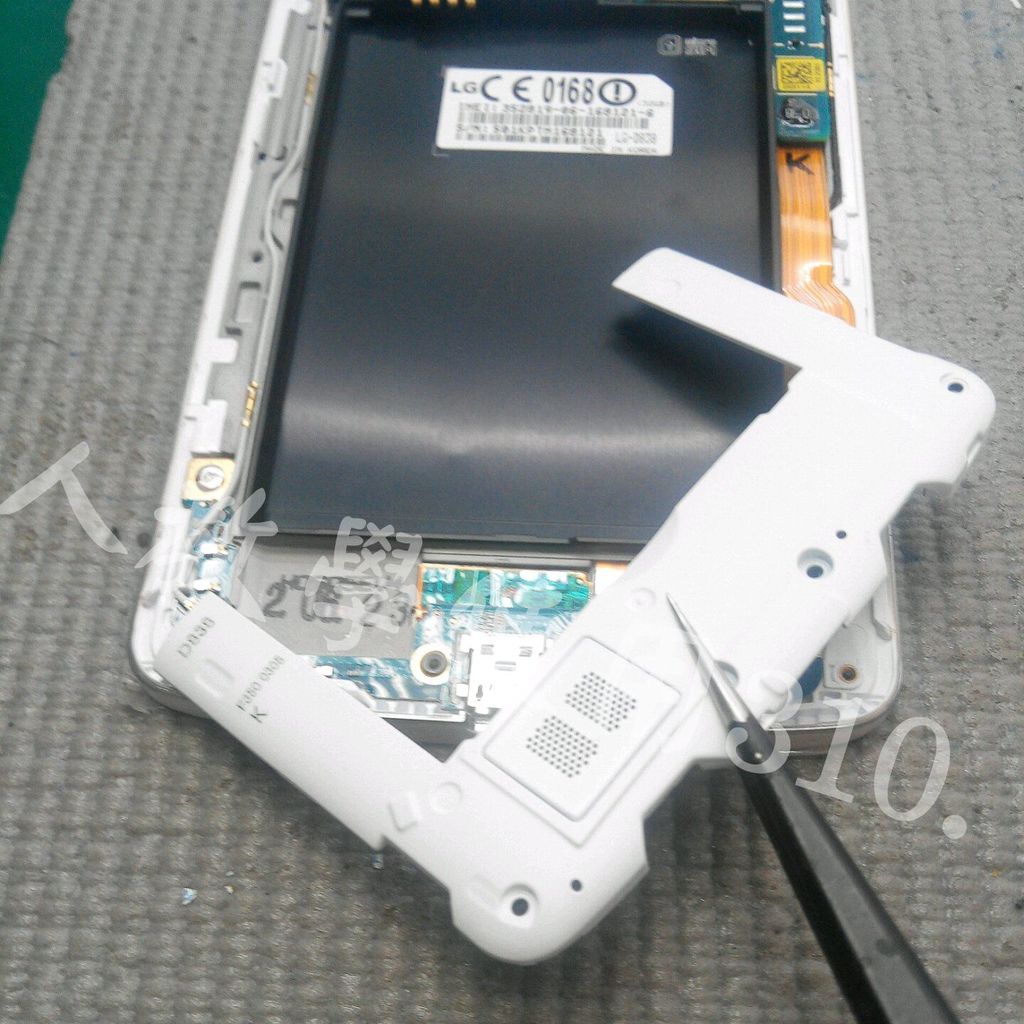

雖然不懂這樣的設計為何,但拆起來是方便多了,我們將下半截也拆掉

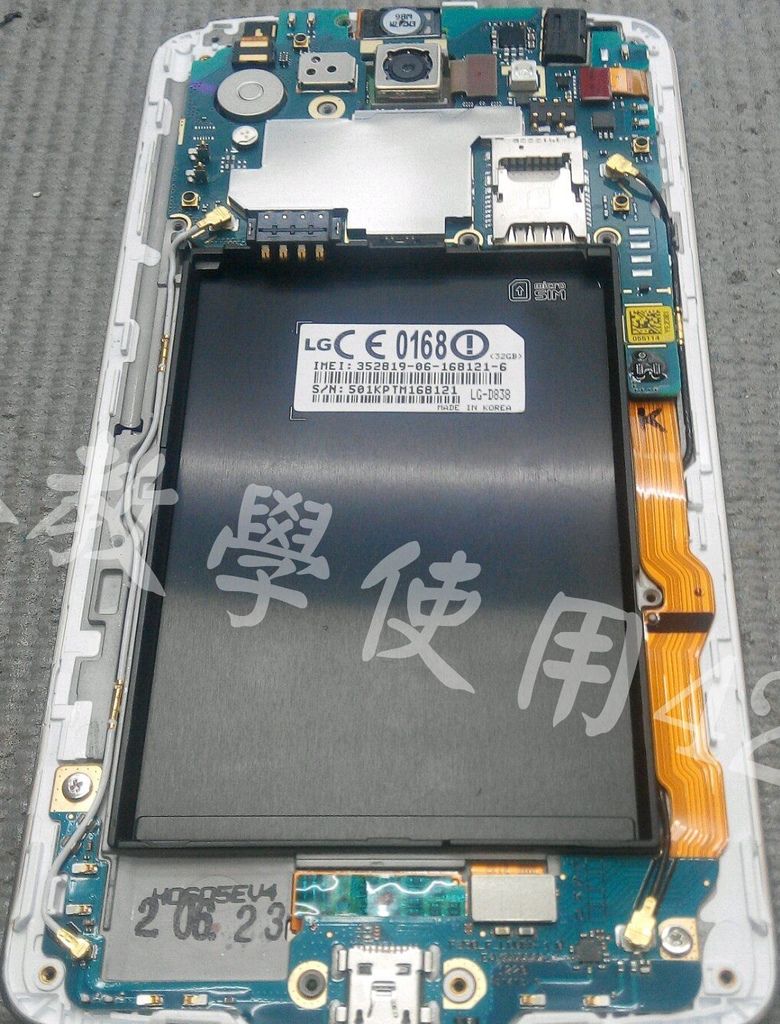

拆到這裡,就可以看到主板的真面目了,真的是很空曠的主板,我們要更換的是帶框架的面板,只需要將全部零組件拆下,安裝上去就行了,沒全沒有難度!

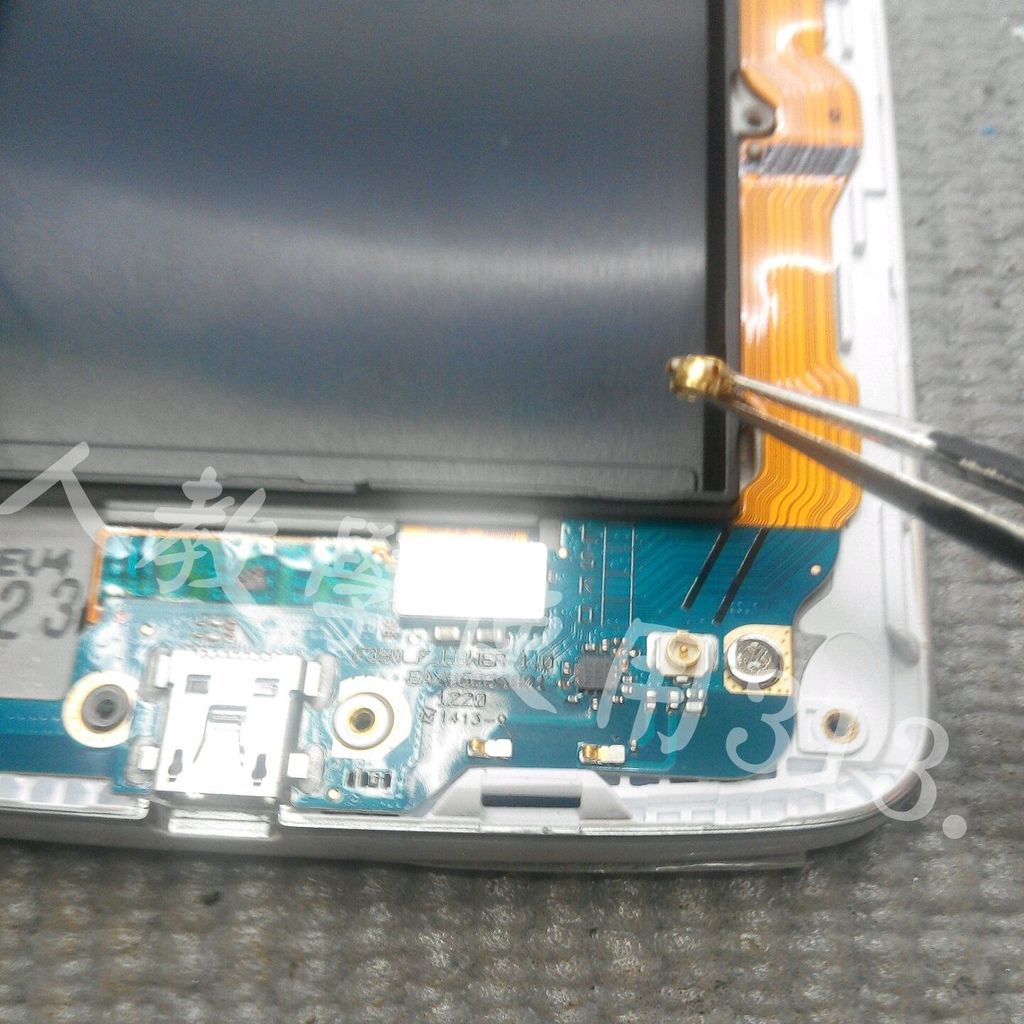

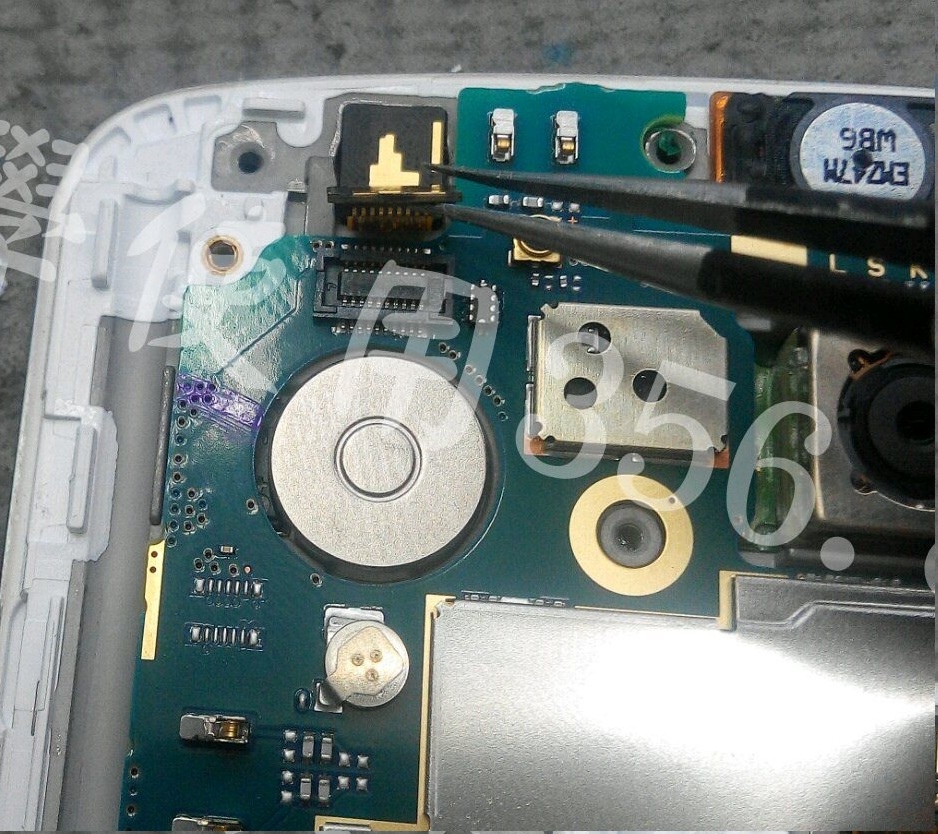

移除連接線與其它週邊元件排線

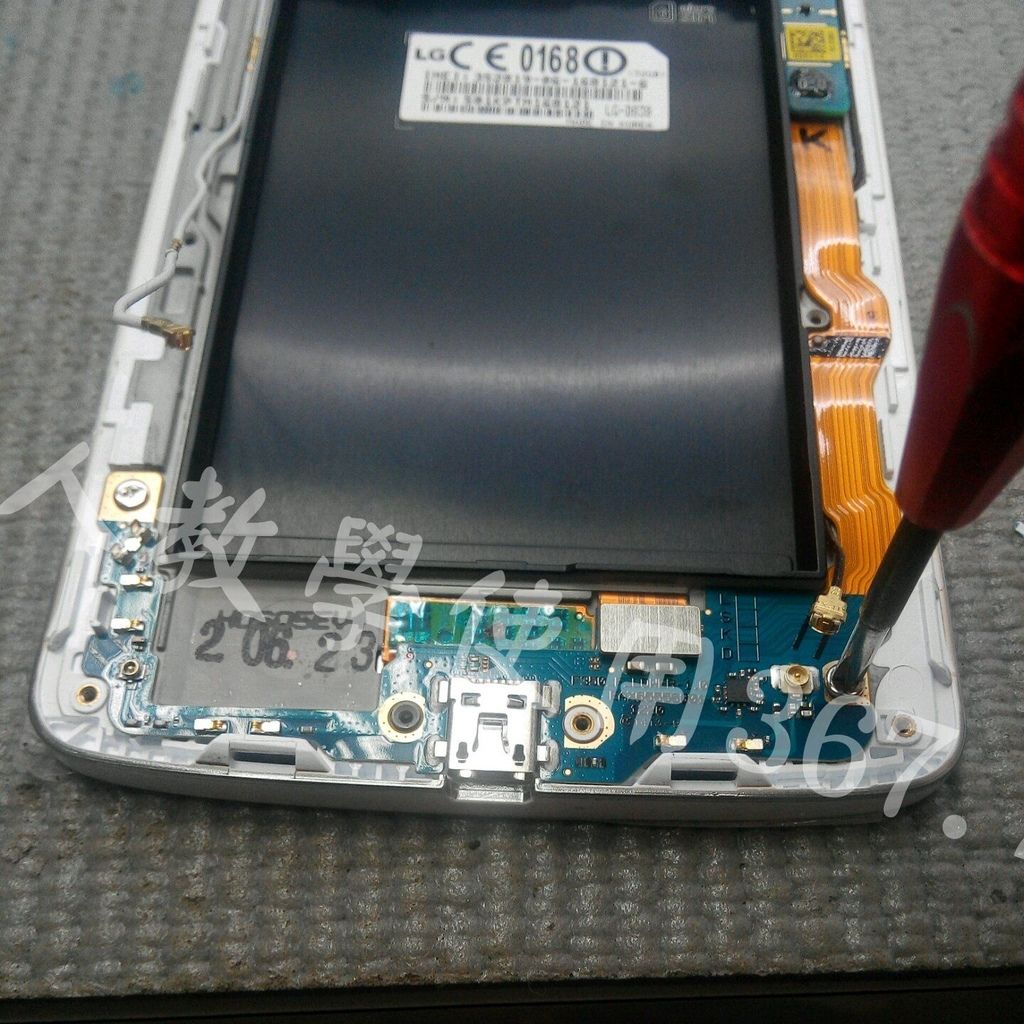

將下排螺絲取下
折除下排的連接座與排線

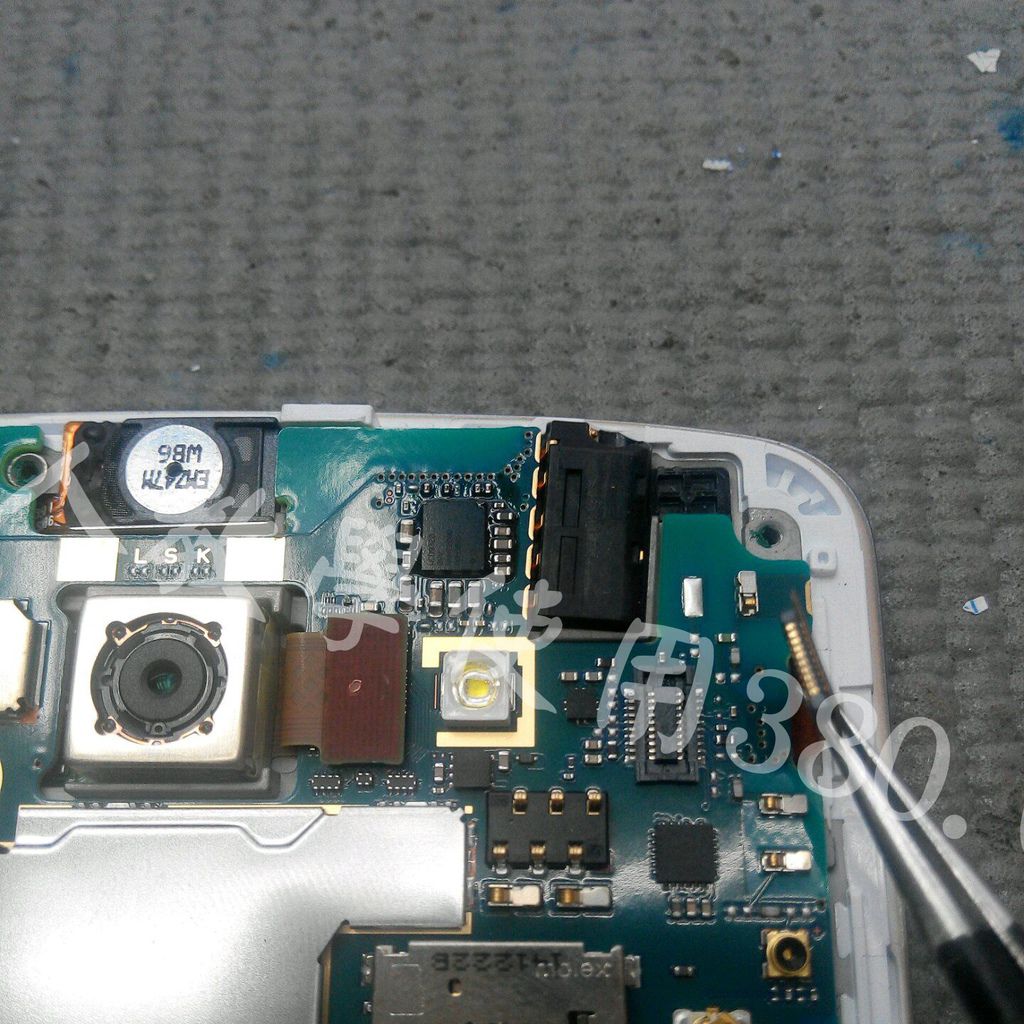

拆除相關排線

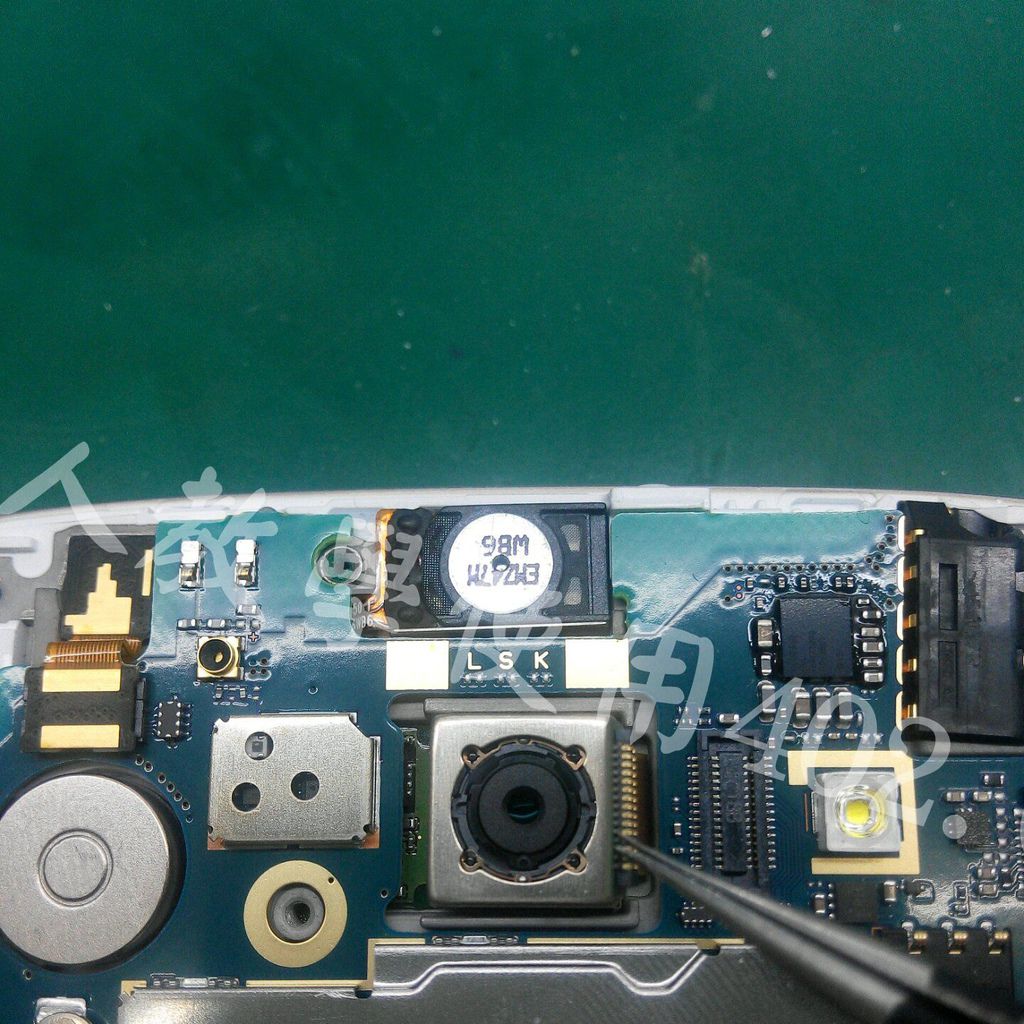

拆除後鏡頭
拆除前鏡頭

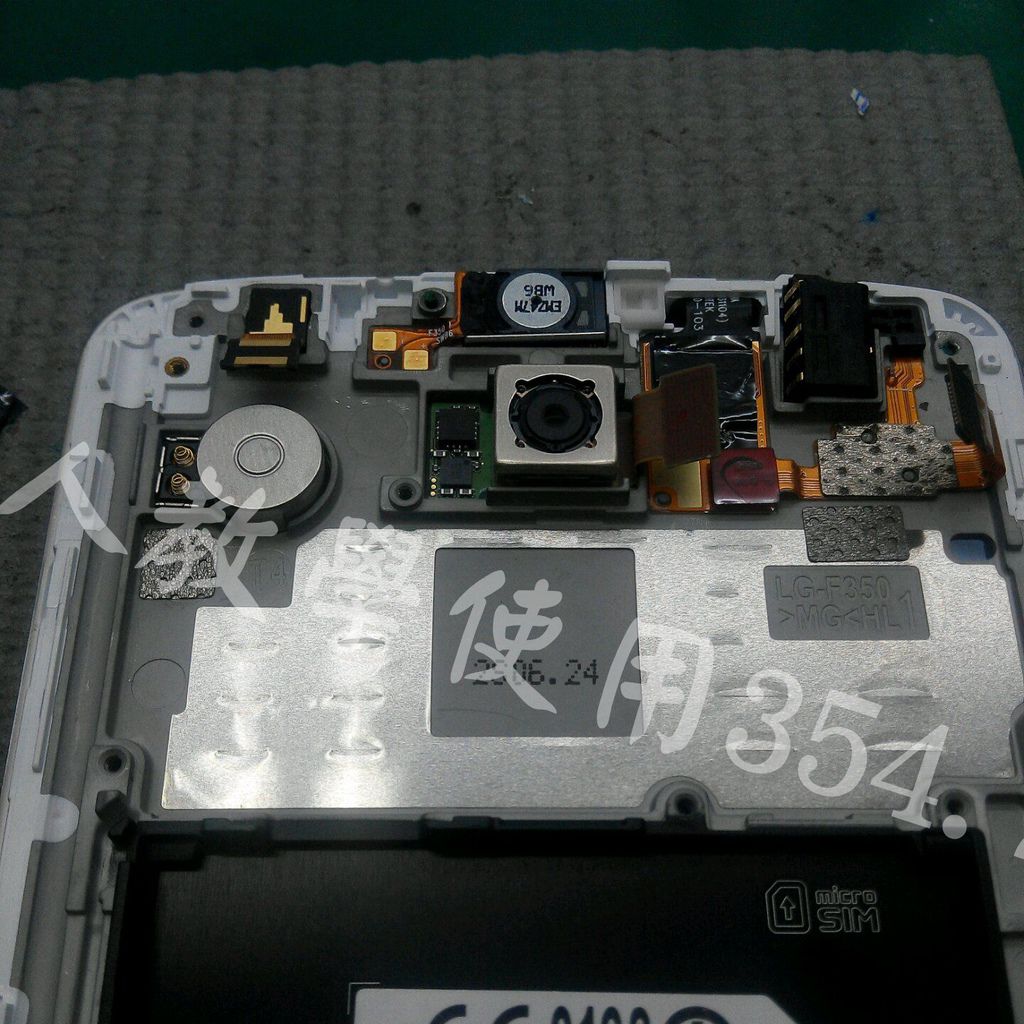

主板取下安裝到新的框架後,就可以將零組件安裝上去了

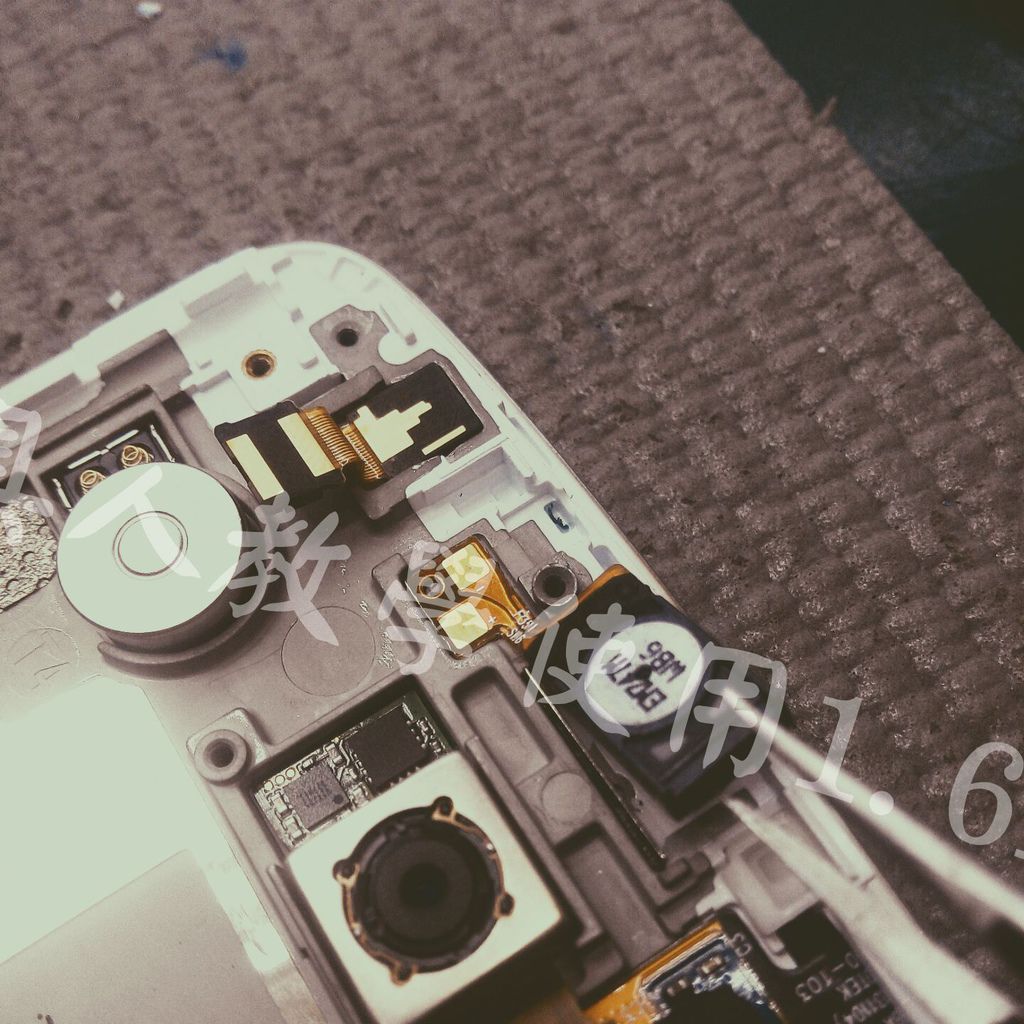

先拆聽筒,在拆除時有黏膠,可以使用吹風機微微加熱幾秒鐘,不要將線圈弄斷就行了

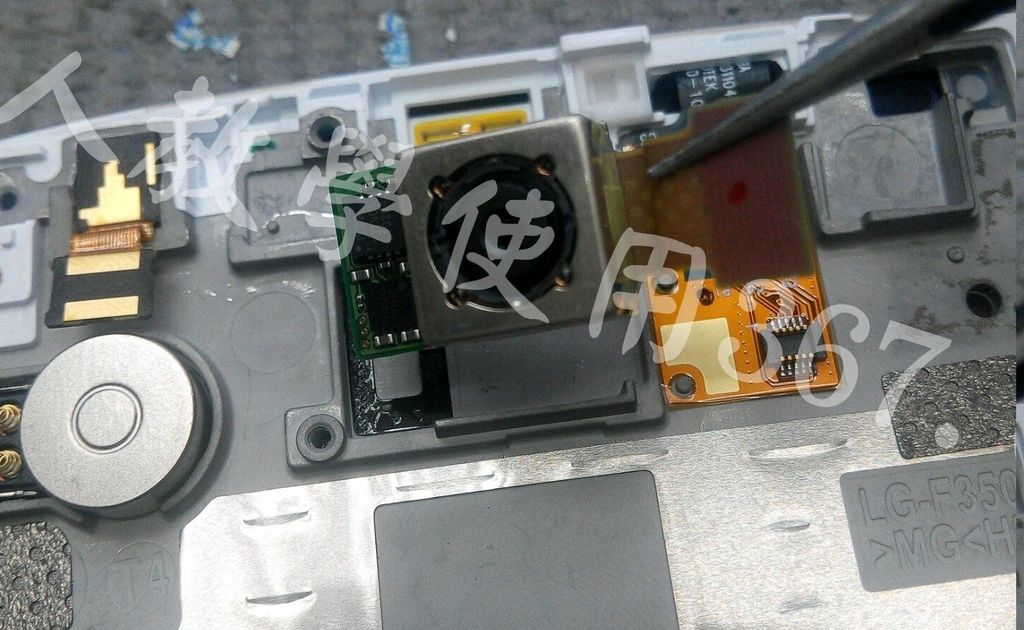

取下後鏡頭

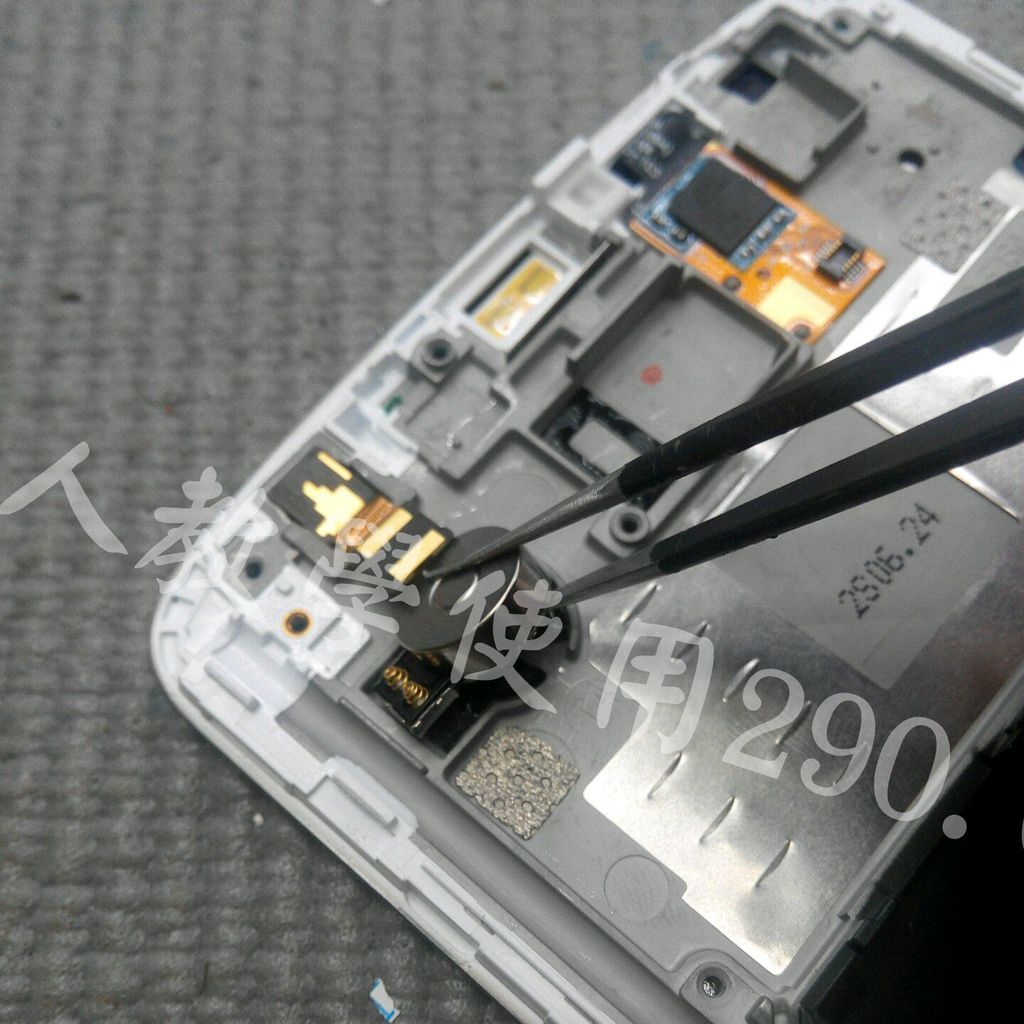

將下震動器

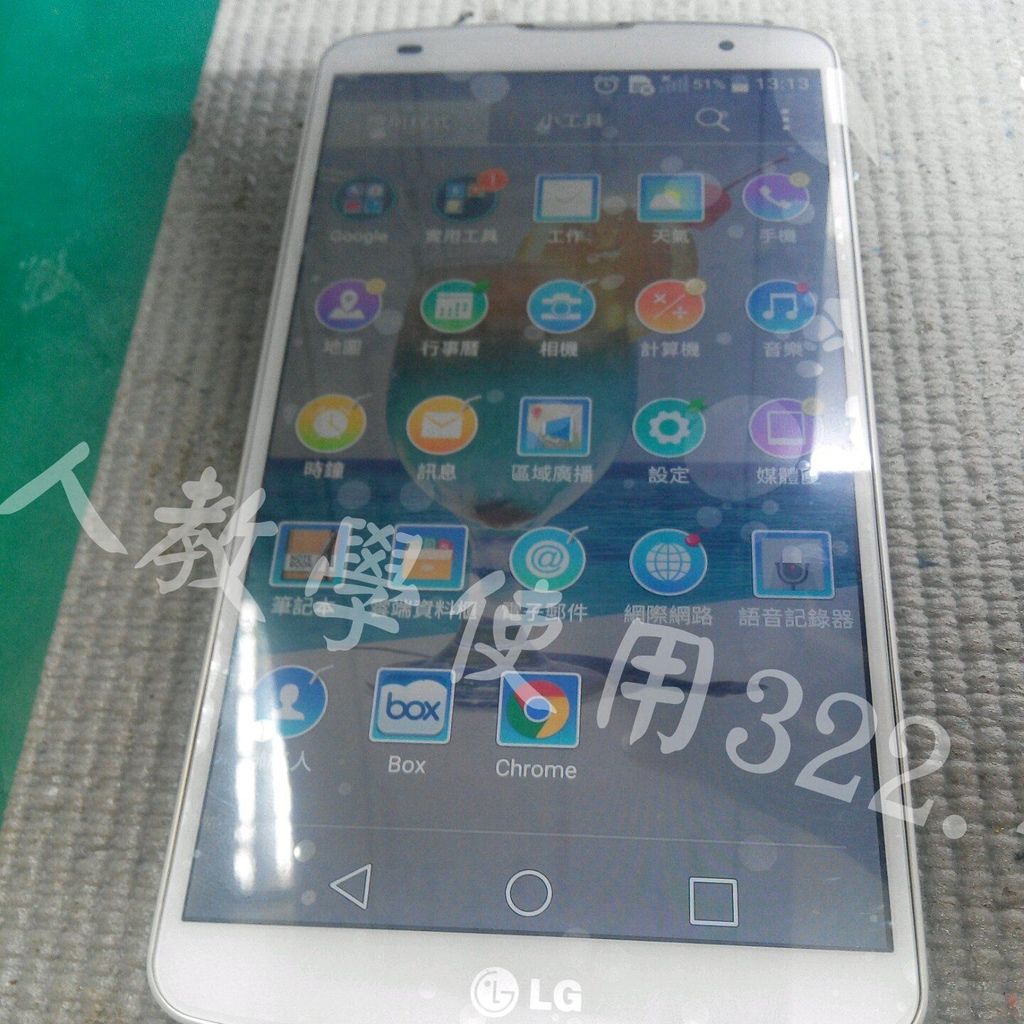

最後將零組件鎖上,就完成了面板總成的更換,以LG的手機來說,是完全沒有難度的
很快!十五分鐘就收工了.......
