對！前一篇有說過了，碰到海水要送修，那不是碰到海水呢？不是碰到海水就安全了嗎！？

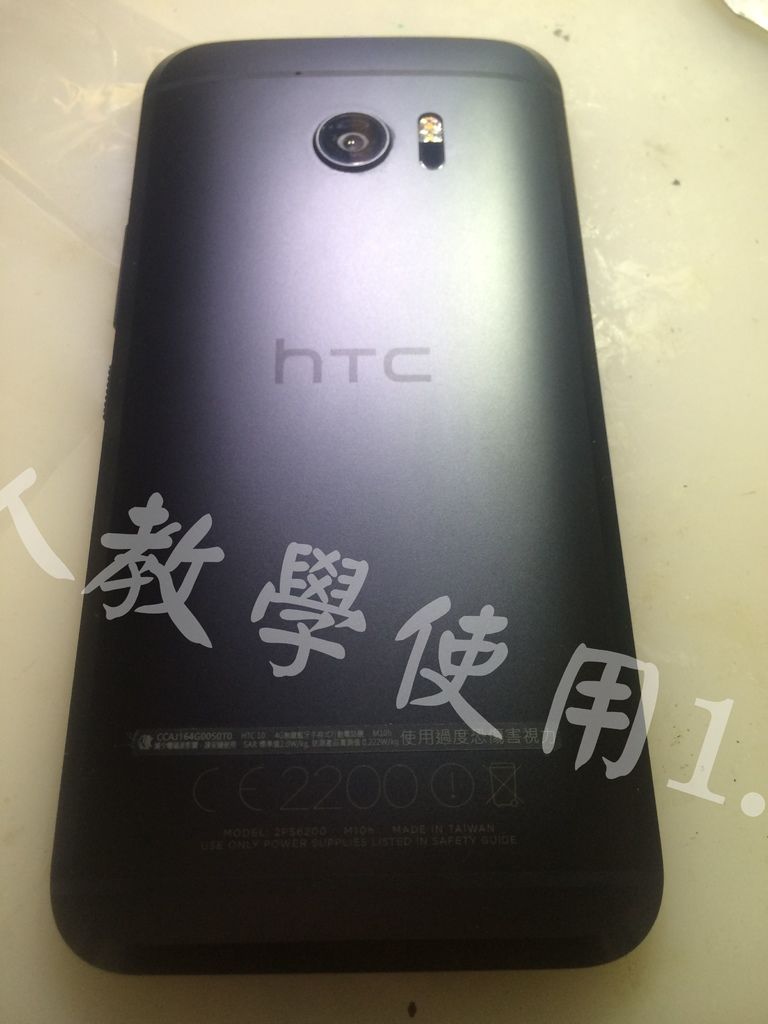

這隻是 HTC 的新機，好像有網友說，它是防水手機！？這工具人不確定啦，我幾乎沒用 HTC 的手機....

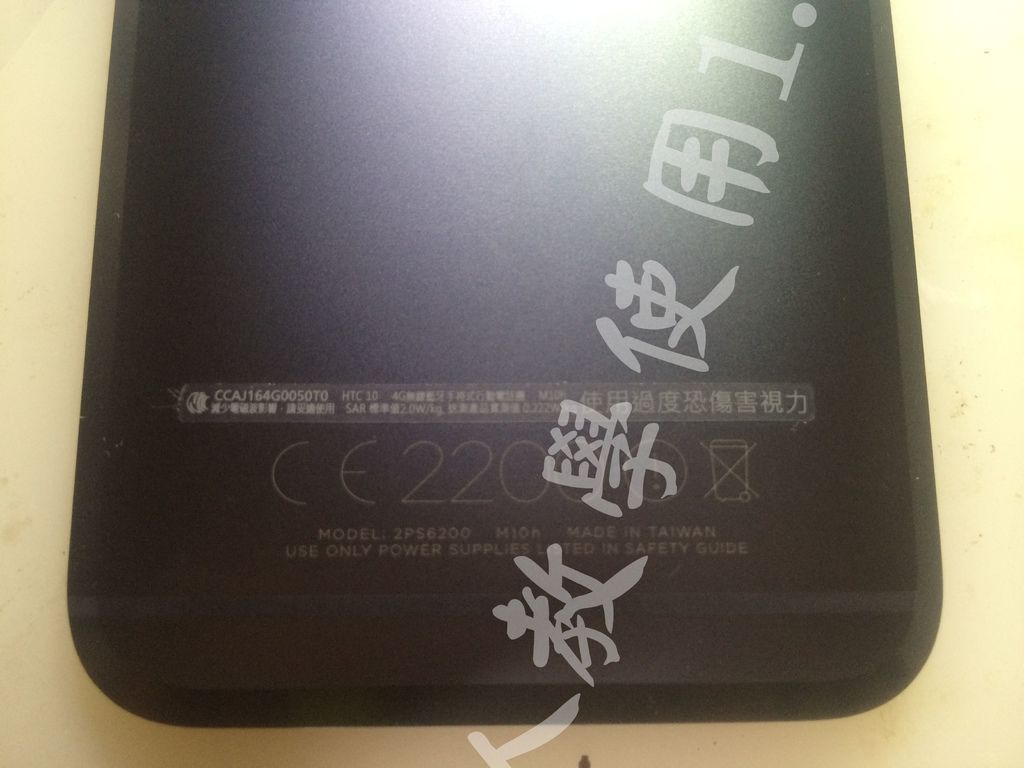

上頭有標明了 HTC M10 還有使用過度恐傷害視力！

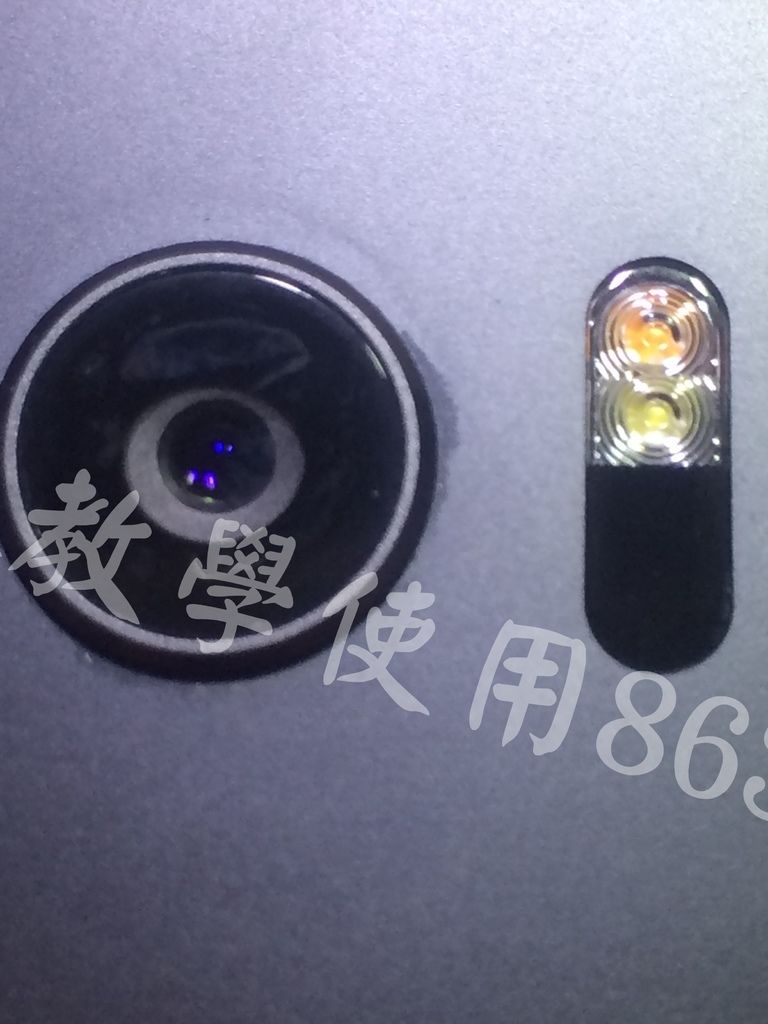

精品金屬光雕，極致美學工藝，雙色閃光燈，全球率先搭載OIS光學防手震功能的前後相機、1,200 萬 UltraPixels.....

超越極限、百萬有禮，好像離題了，不是來寫開箱文的.......

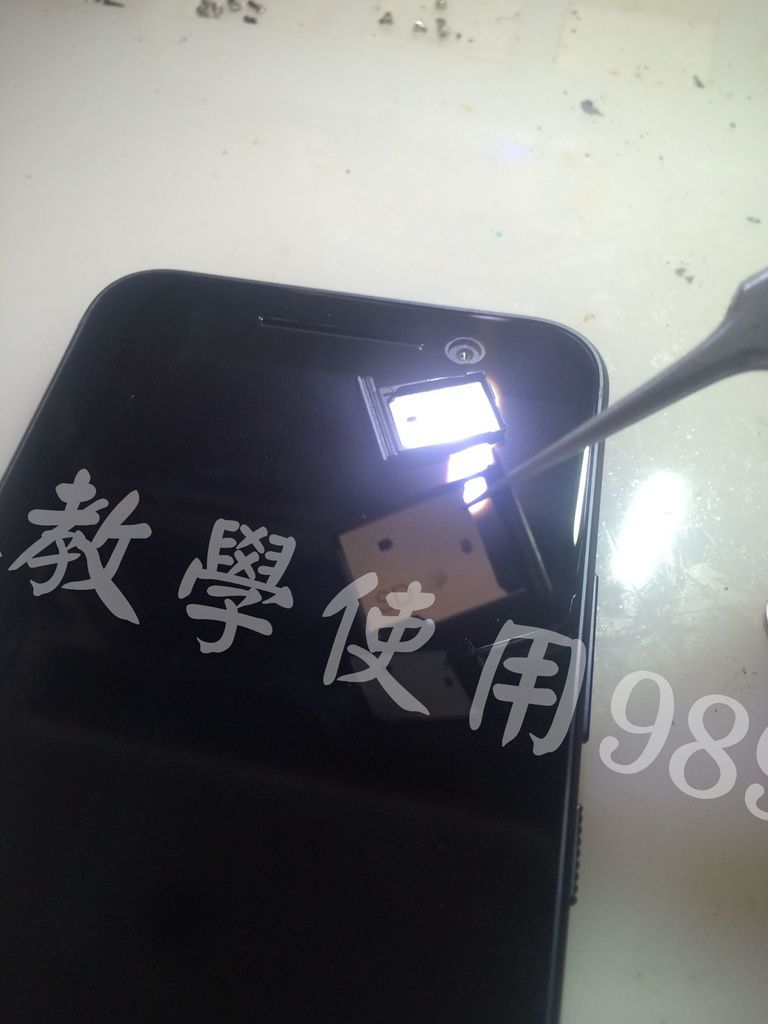

在拆除前，得先將 SIM 卡槽等等雜七雜八的東西卸下.......

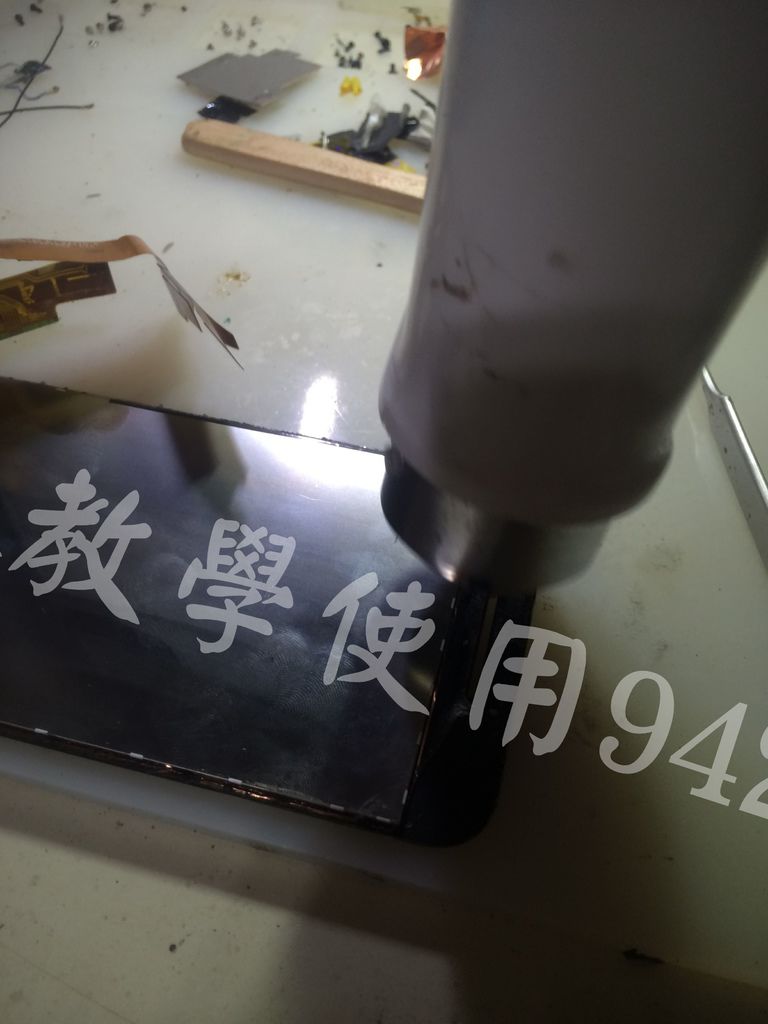

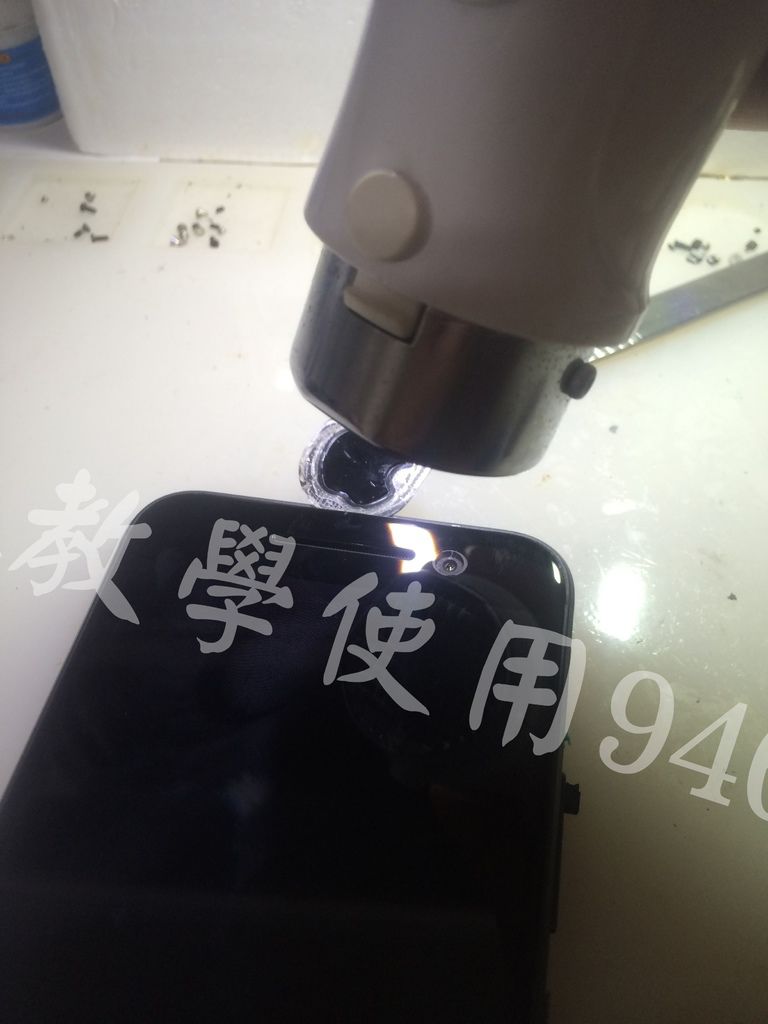

HTC M10 這種貼合，算是很難搞的，差不多跟 I PAD 是同一種概念出來了，加上工具人沒加熱板，只能拿吹風機來用了

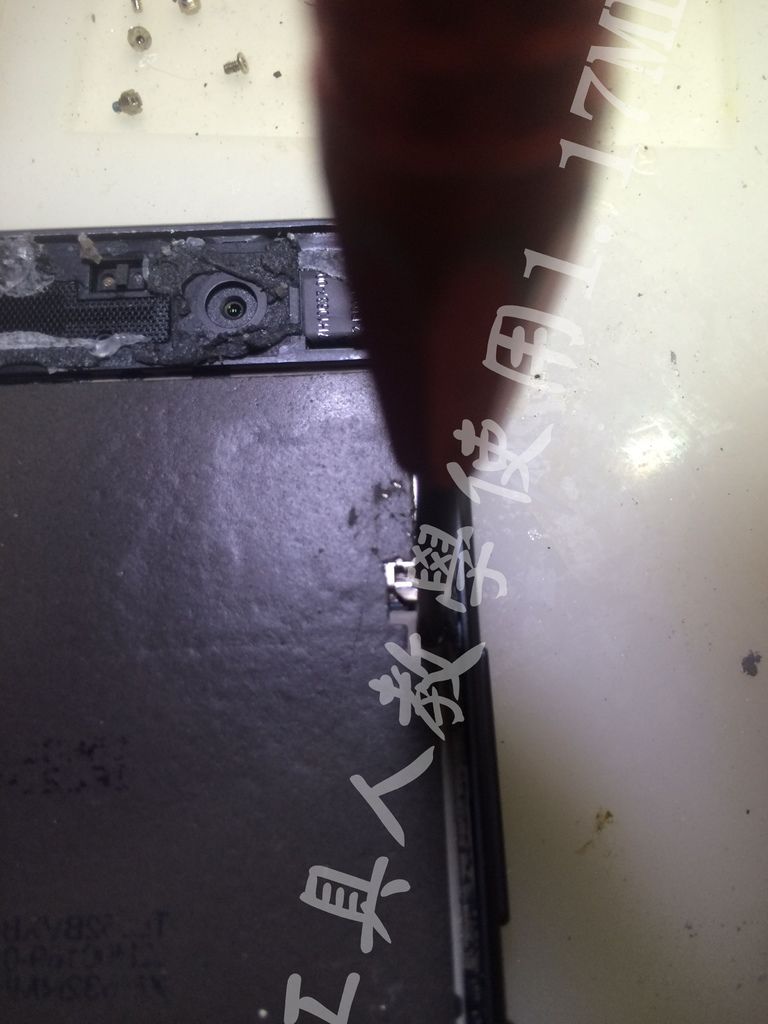

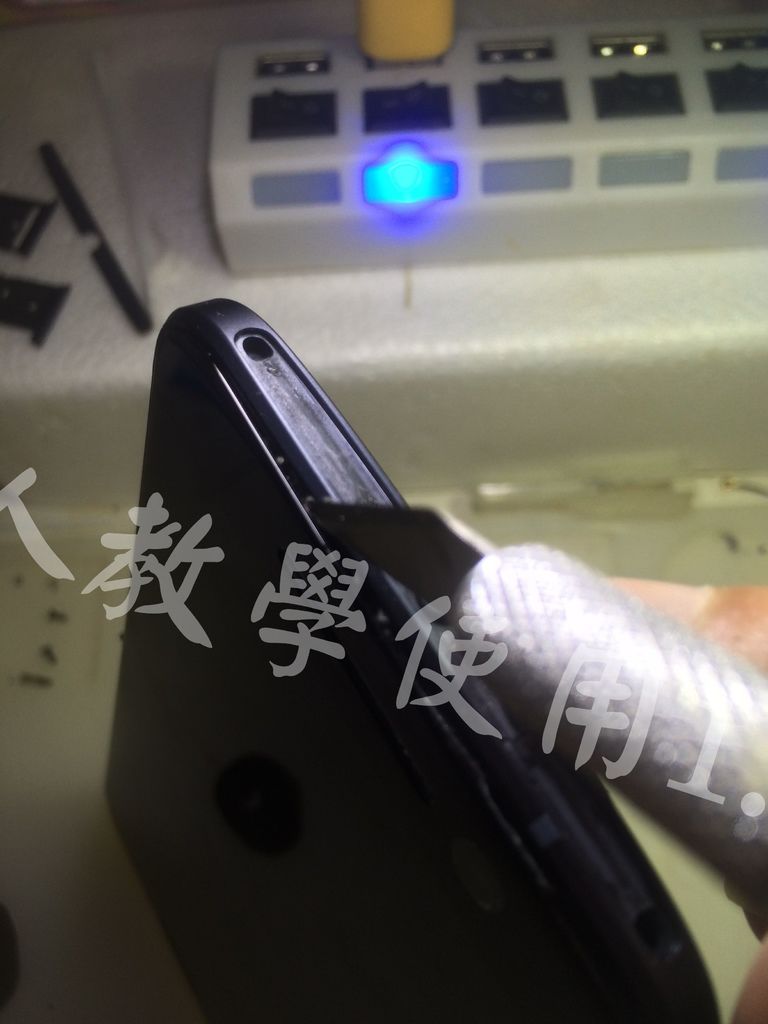

不是寫維修文，所以細節不講太多了，用美工刀將黑膠全部切除，但要小心不要切到排線

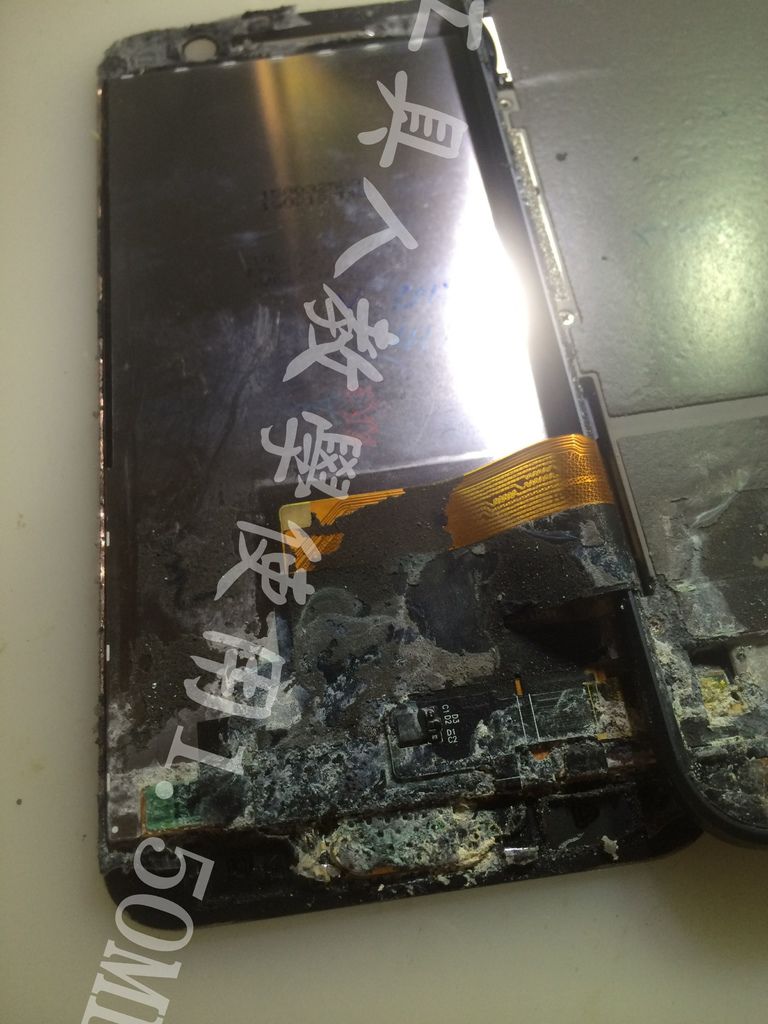

噹噹！將面板打開後，看看下面都是些什麼，這台確實不是碰到海水的........

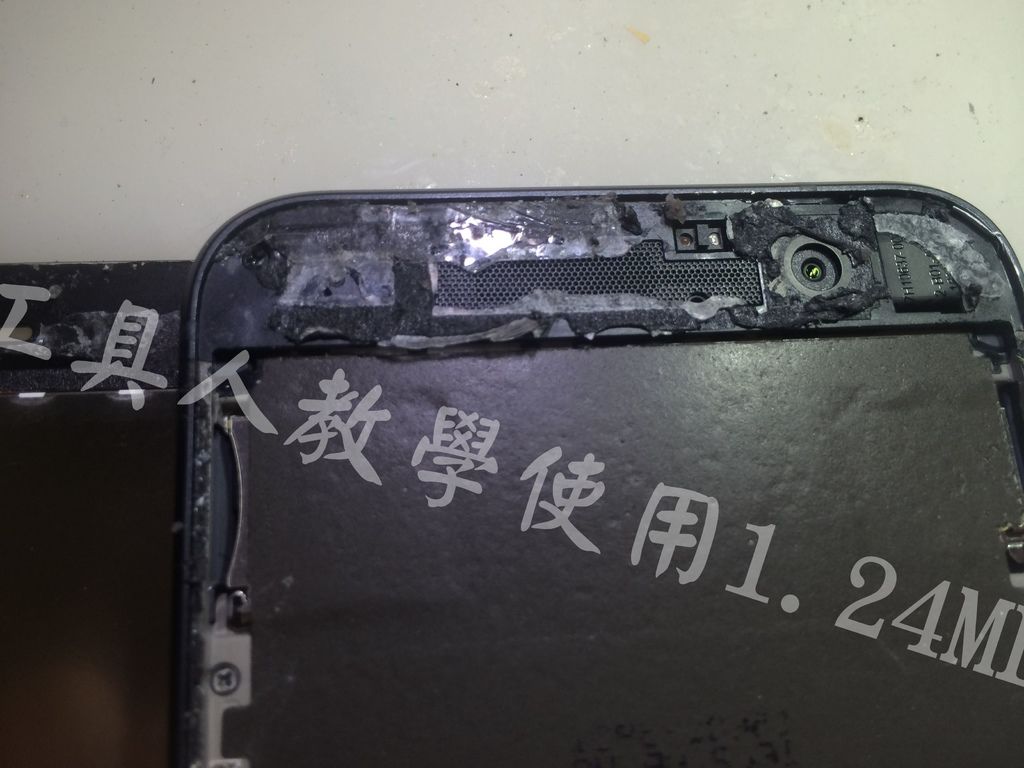

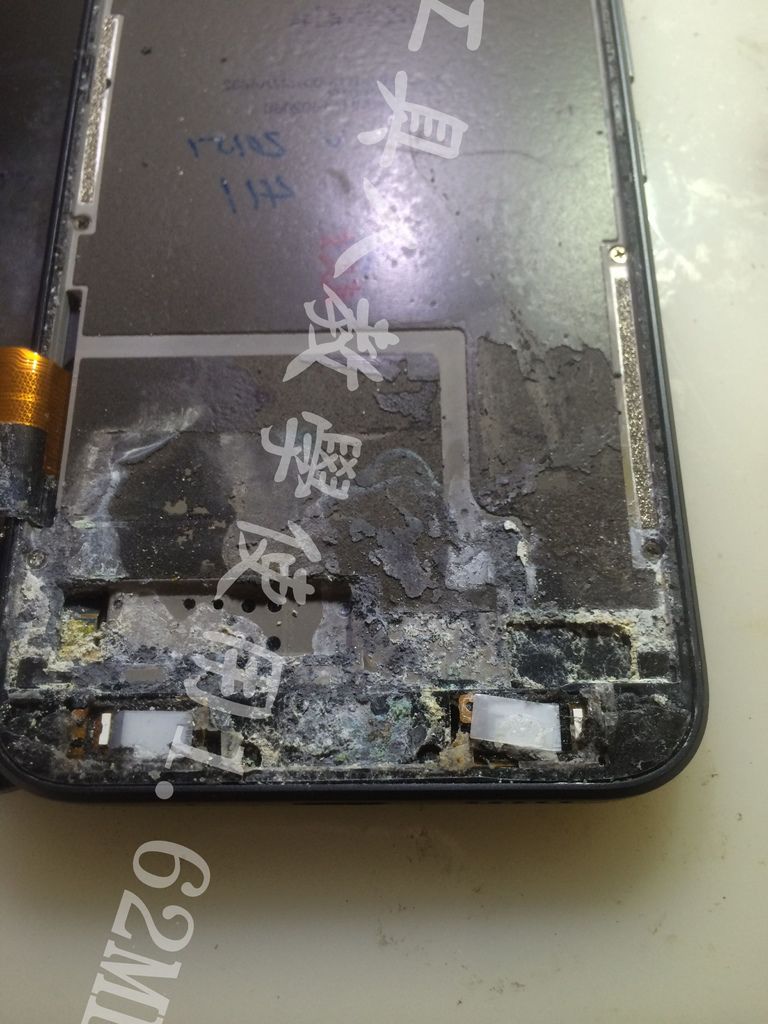

上半部雖然黏了很多膠，有黑的有白的，什麼都有，但依舊都有被腐蝕的情況

看到這個腐蝕的情況，實在不曉得該怎麼形容呢？

接者要將中框與機殼分離

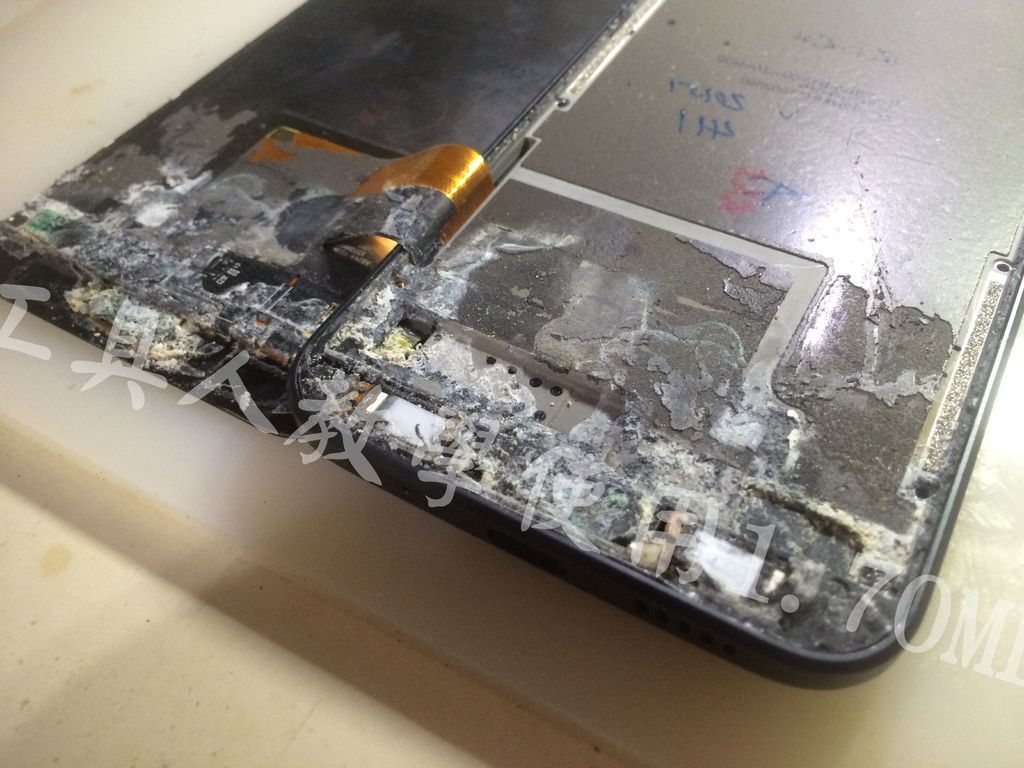

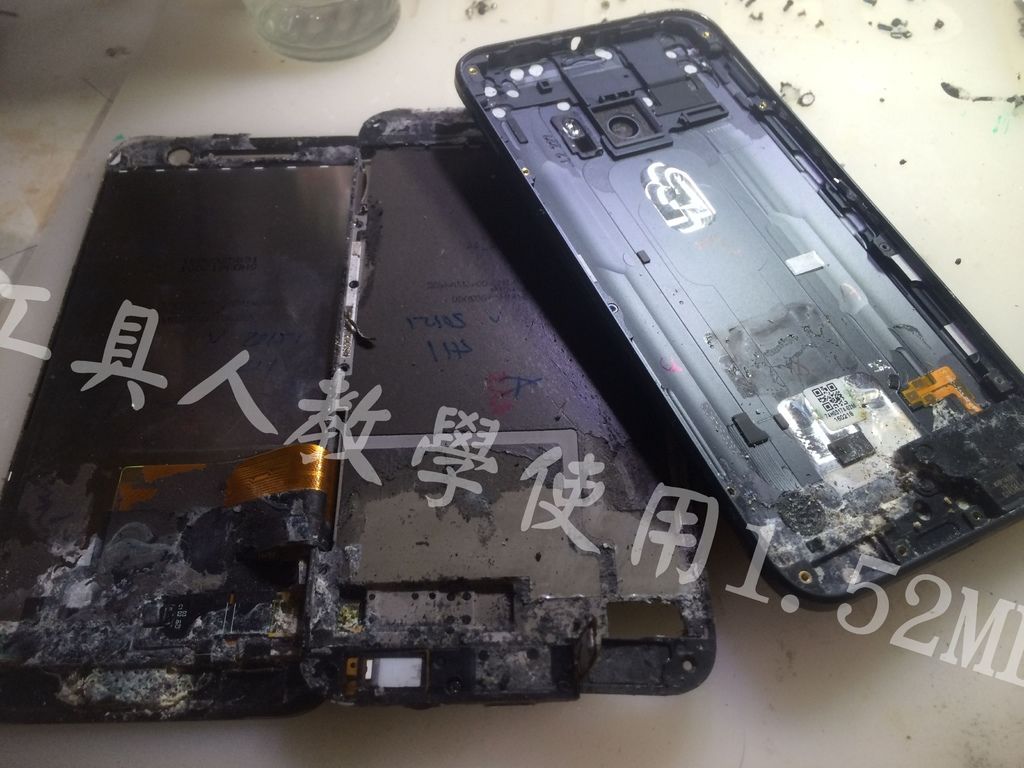

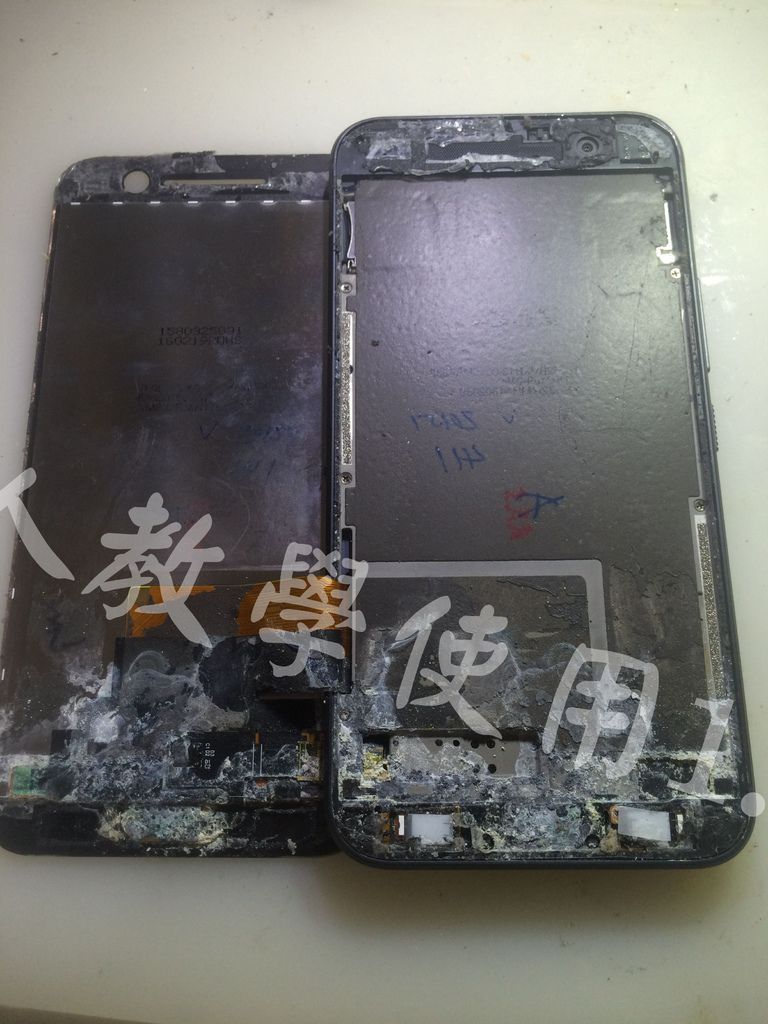

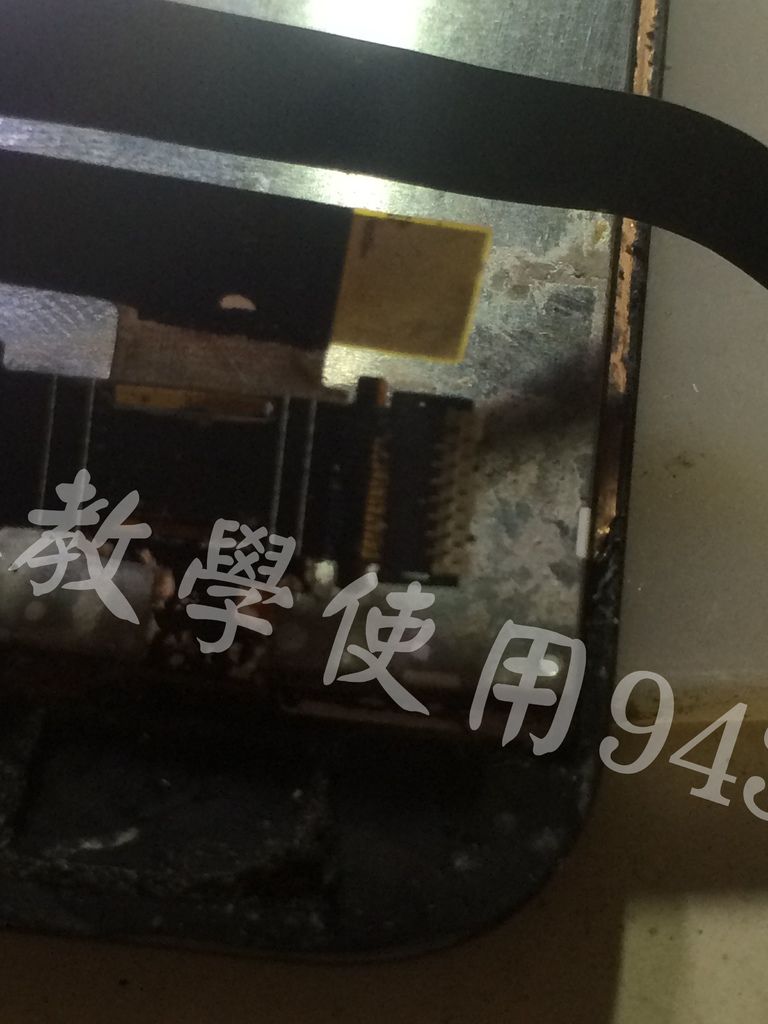

分離後，可以看到中框已經被吃掉一部份了，金屬機殼的部份，也有部份鏽蝕了，面板就更別說了

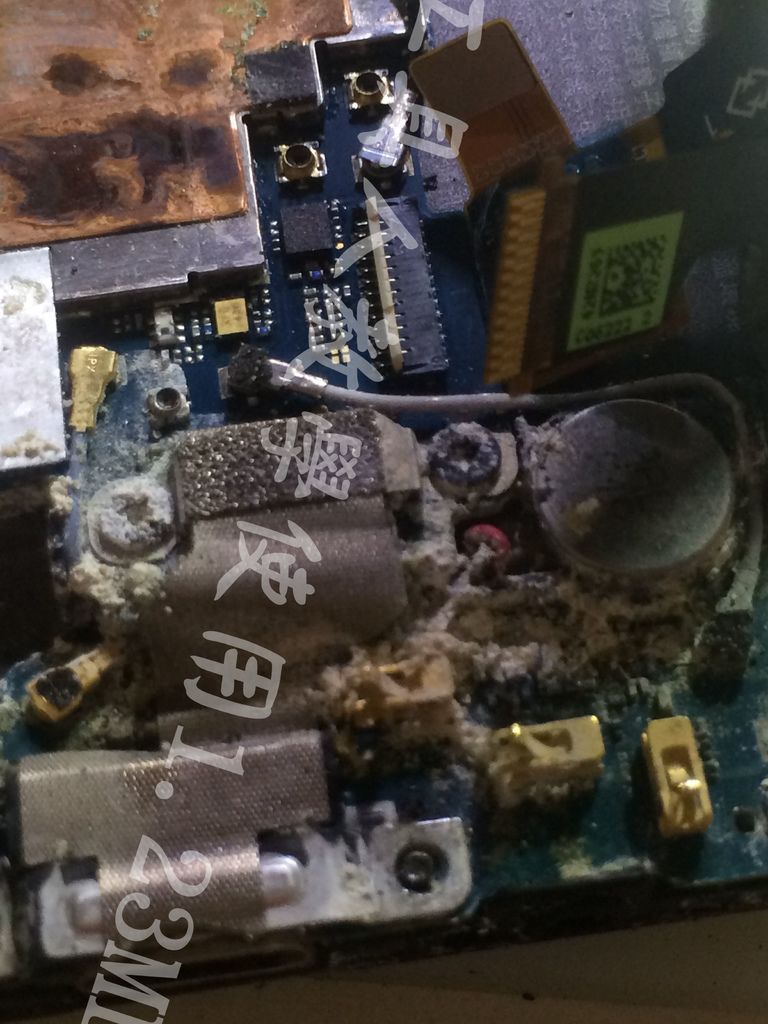

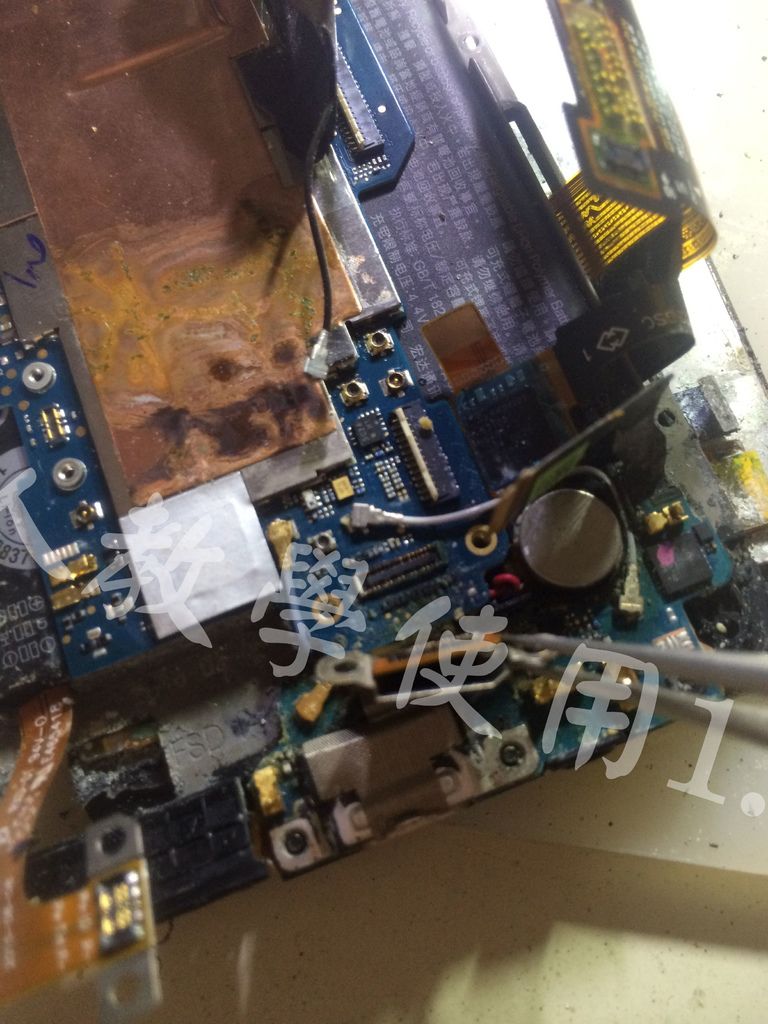

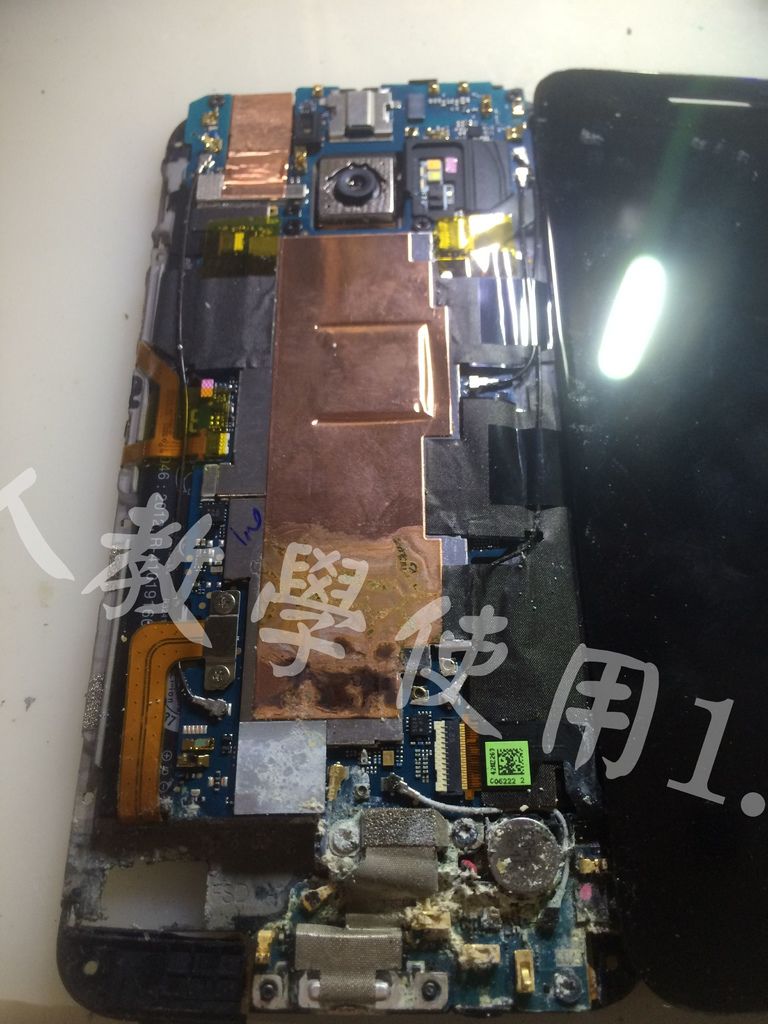

轉到主板正面，除了可以看到鏽蝕的部份，還有 HTC 主板的特點，就是滿滿的貼紙！非常多！多到不像話！

工具人一直不曉得 HTC 的手機，是用何種概念設計出來的，可以如此的複雜，可以如此的............厲害！

因為 HTC 的手機拆起來，實在過於麻煩，大部份我都沒拍照，只拍了一部份下來.....

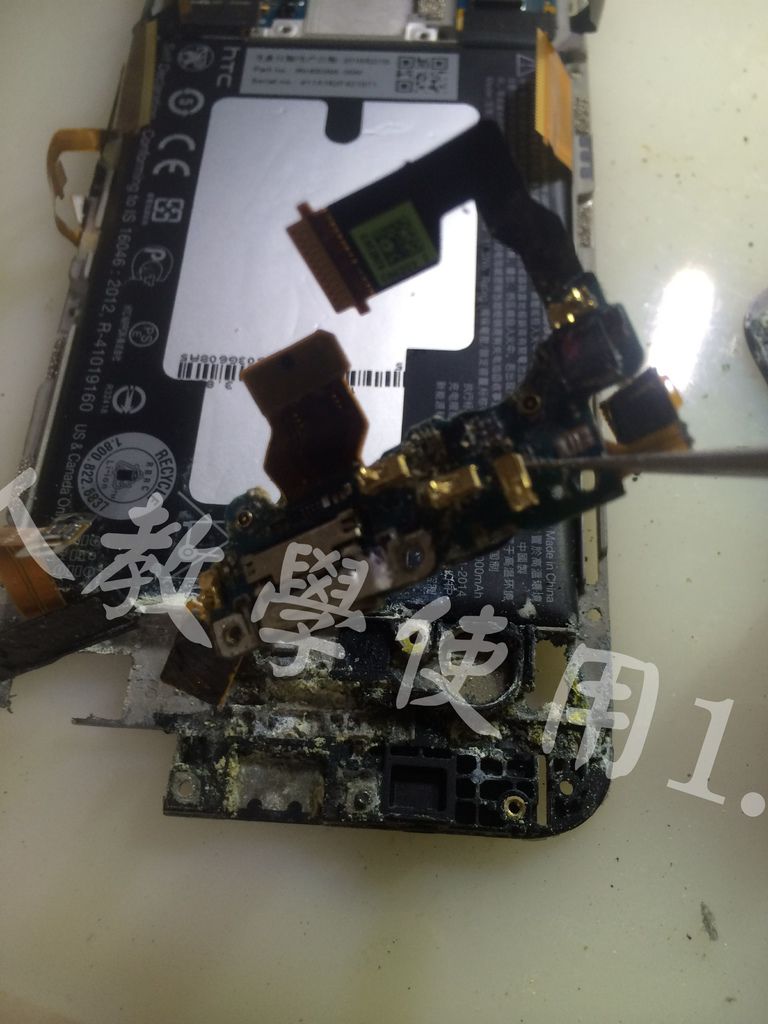

拆除各類排線，導線

除了一般的螺絲起子，也會用上 T5 的螺絲起子

主板內部的導線，非常多，光要將電池取下來，就得花上不少功夫

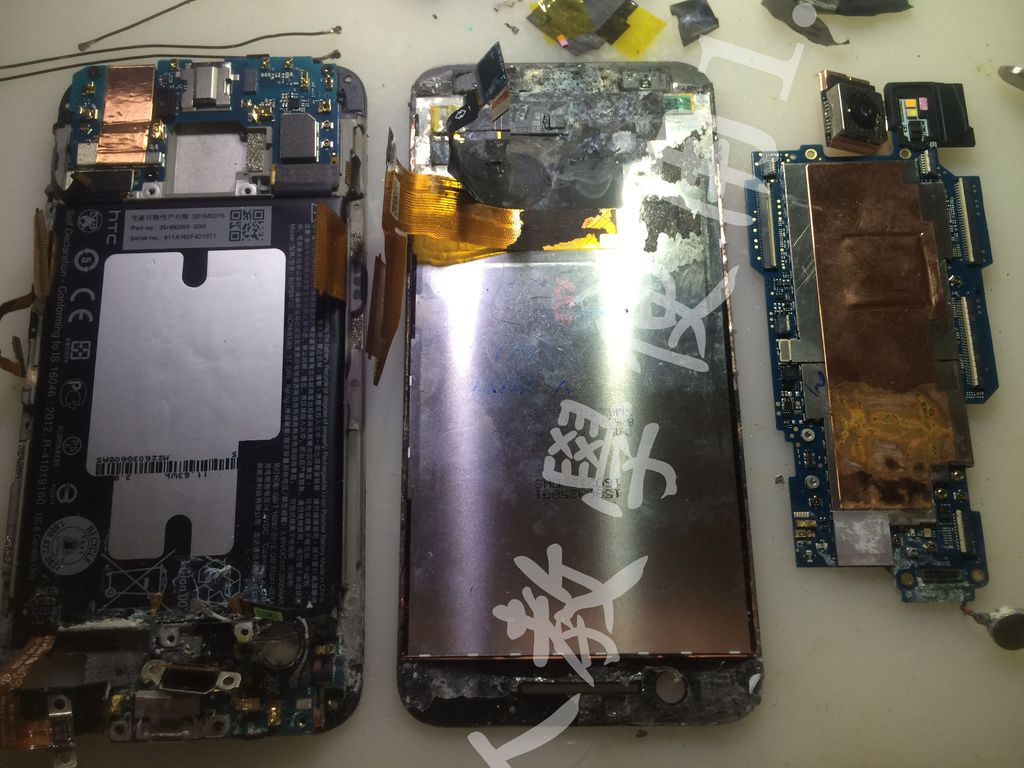

花了一點時間，終於將一部份分離了

將尾插的部份取下

將電池取下

將震動器解焊下來

將散熱貼紙取下

別想用酒精或洗板水清理了，潑硫酸其實會比較快.......

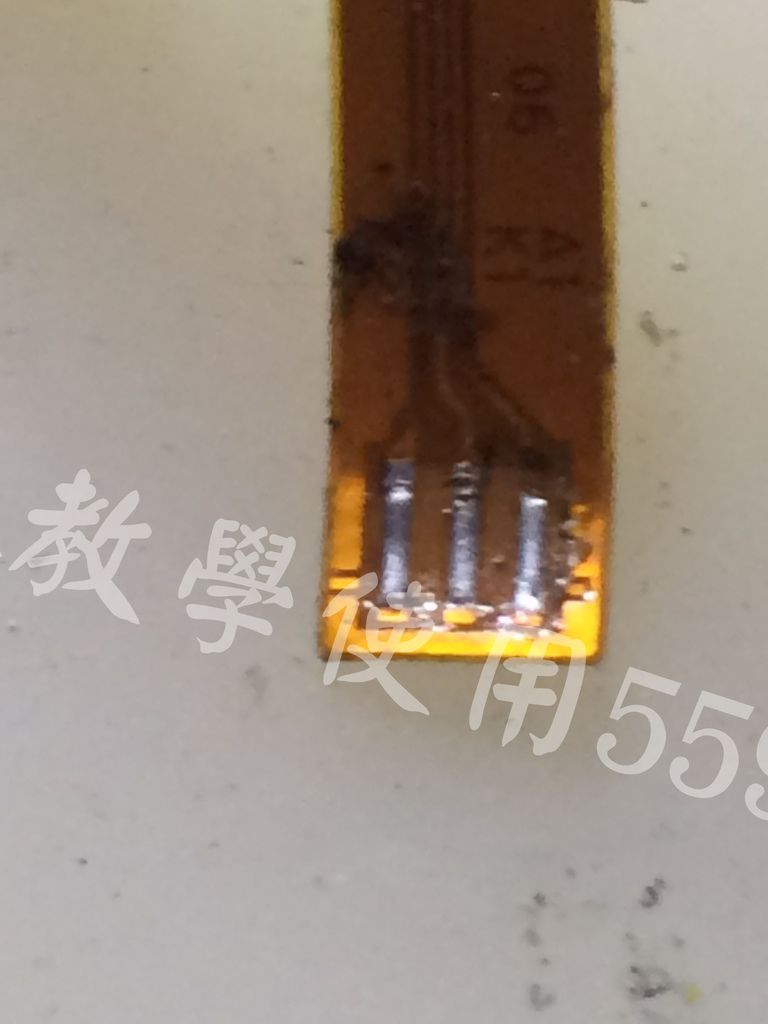

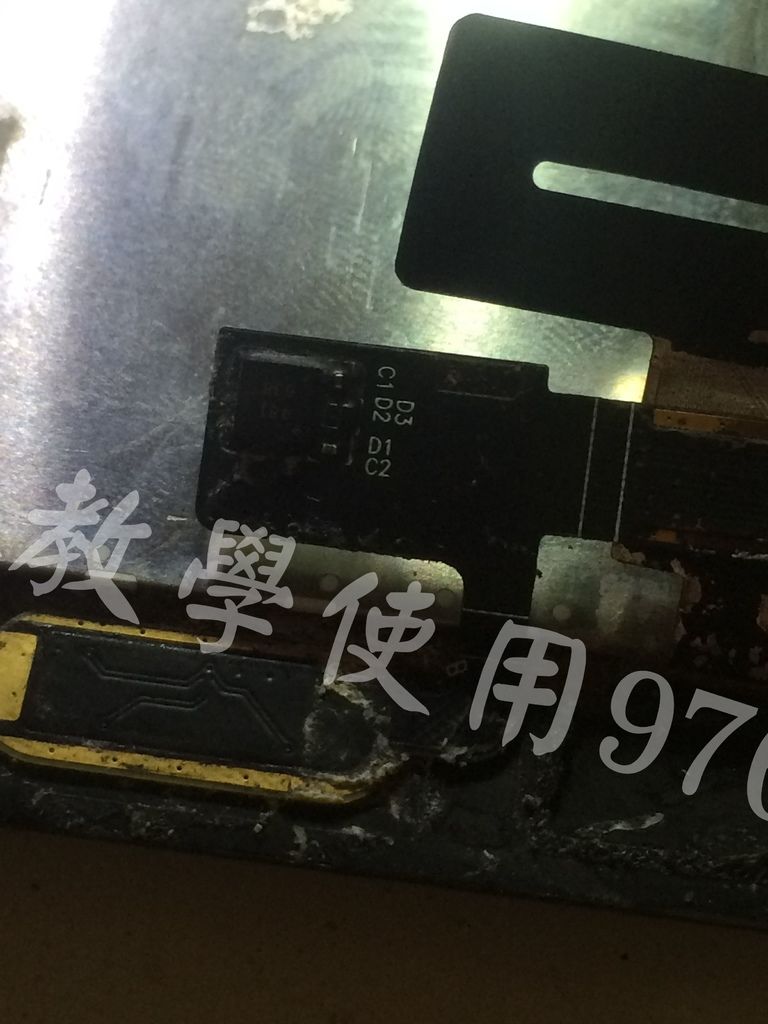

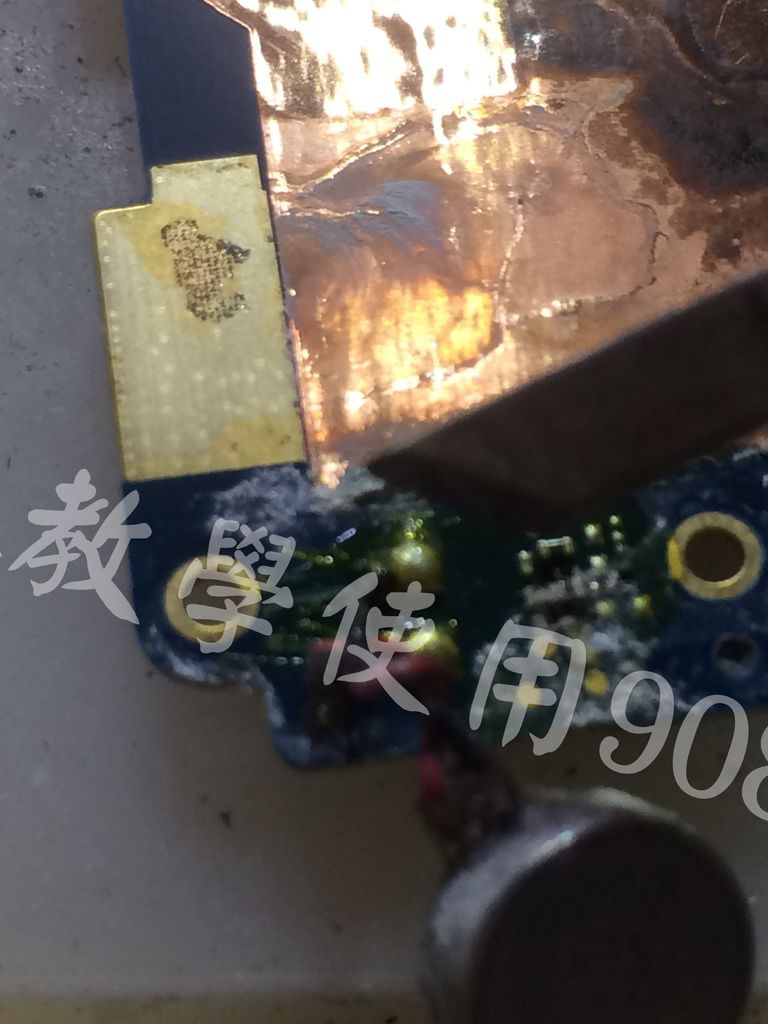

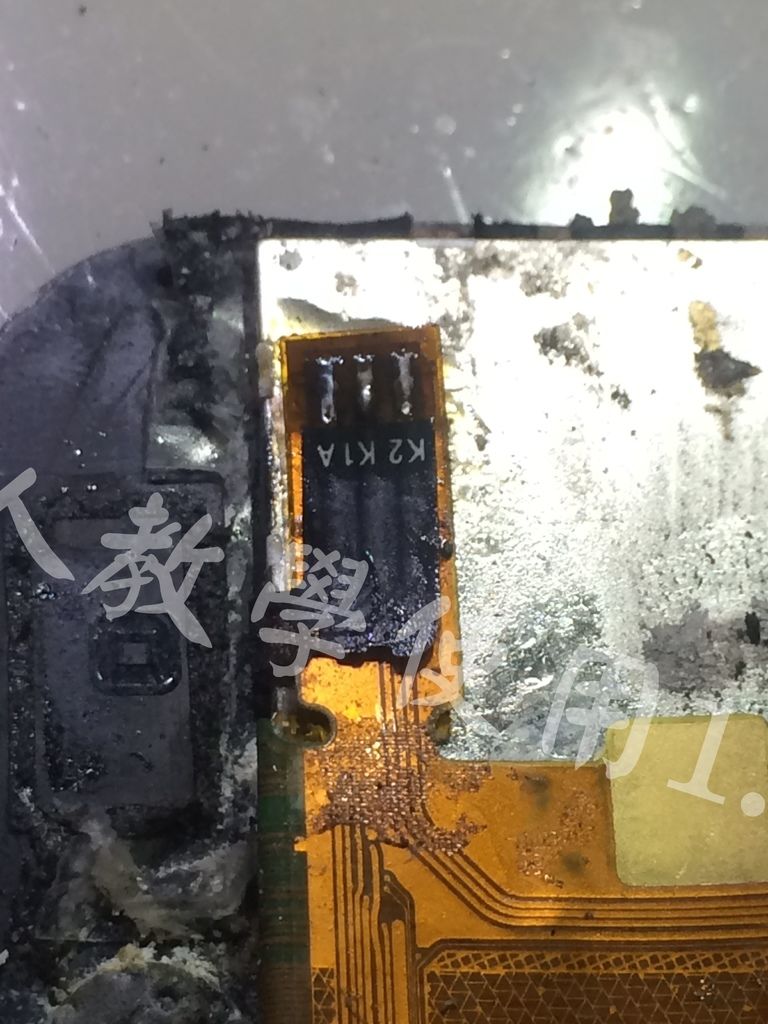

面板的軟排線，上頭的錫點也消失了半截

重新整理一下

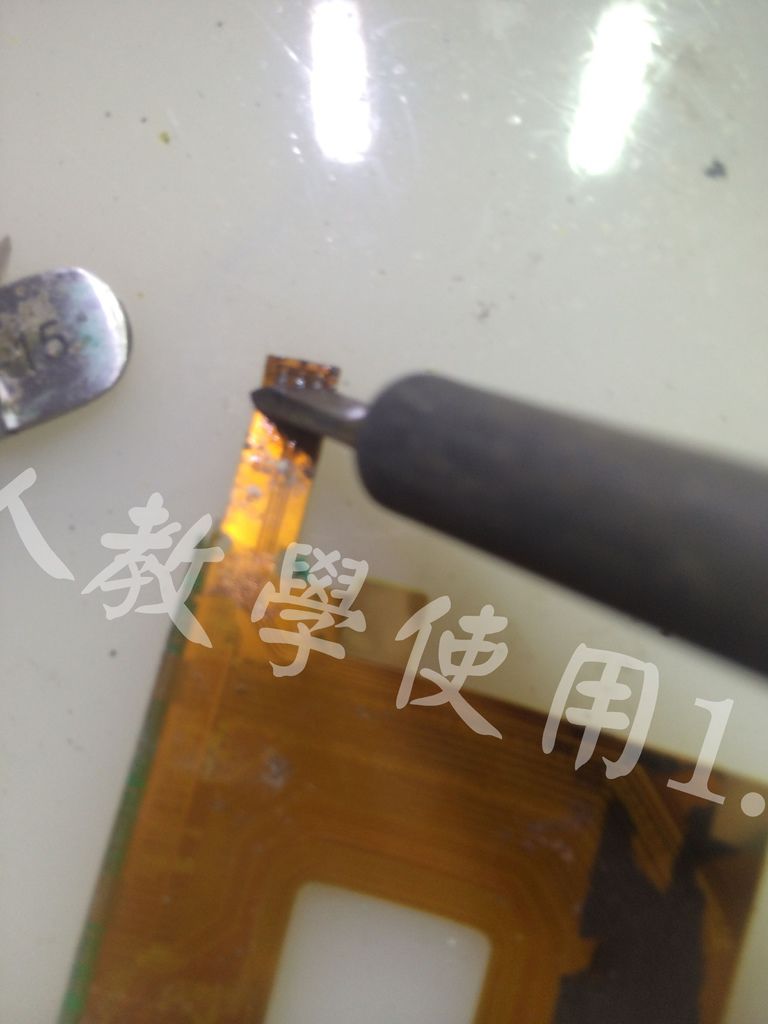

在將它回焊回去

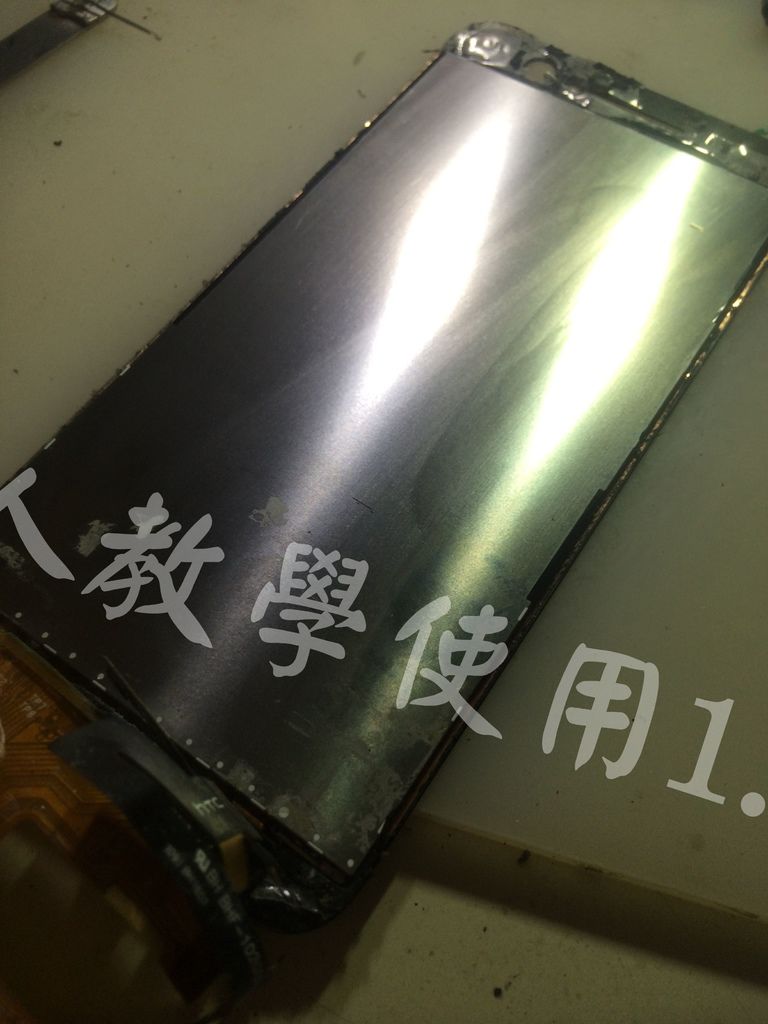

面板金屬的部份也用甲醇清洗乾靜了，但上頭貼膠的部份，有些腐蝕掉，清洗後會留下一點刮痕！

下半部清洗後，用冷風吹乾

工具人發現，主板連接座的焊點已經被掏空了，跟者排線一起被取下來了

返回鍵週邊也勉強整理好了

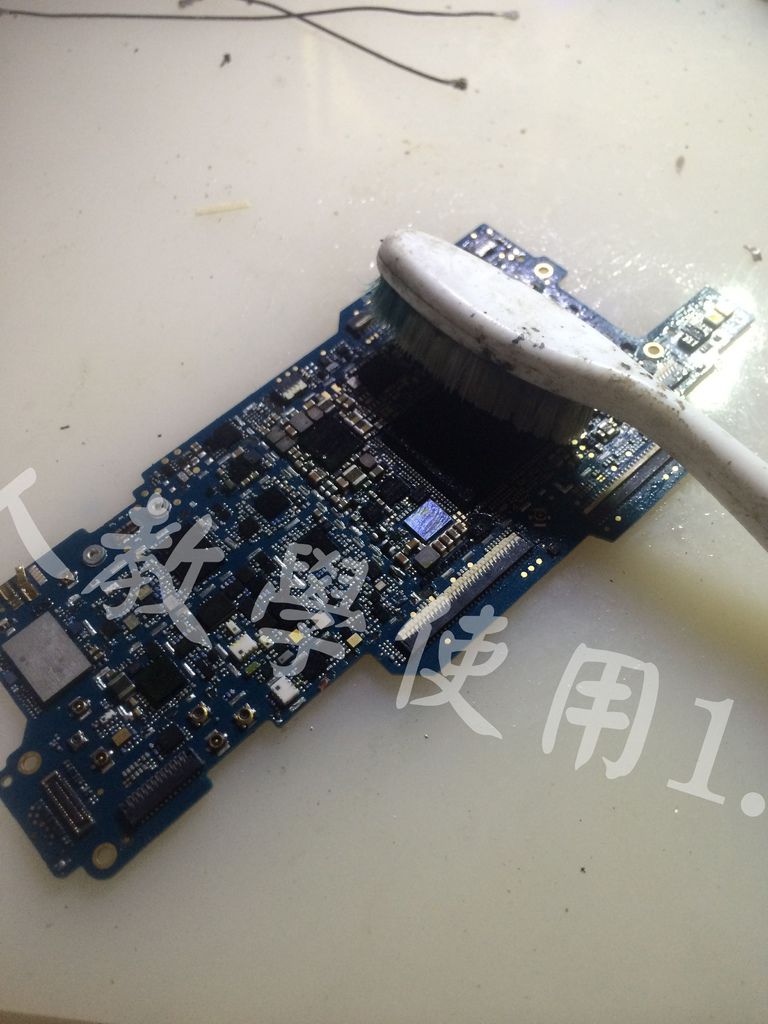

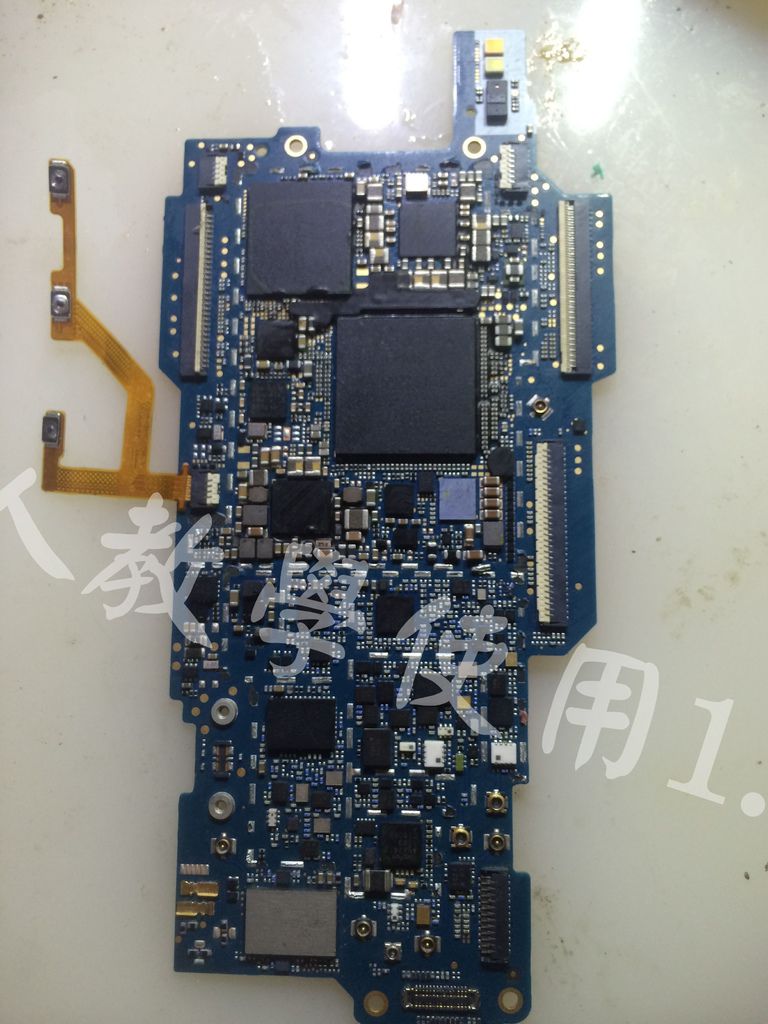

將主板整個整理後，差不多長這樣子.....

整理後的主板電流變跳算是正常的，右側有顆晶片腐蝕了，左側一顆電感爆掉了，晶片的周遭選頻電感較多，可能是射頻電路相關的

下排肯定不能用，液晶排線必須重壓，中框塑膠大部份都被吃光了，也是一定得換掉

這台 M10 與前一扁 6Plus 一樣都也沒修理，確實現在也沒東西可以修這台，除了要確認那顆晶片外，還得拿的到電路圖.....

你問工具人，手機碰到水怎麼辦！？

我也不曉得，送修吧！
