SAMSUNG GALAXY S II i9100 距離現在已經六年了，現在才故障其實已經保養的很好了，先前就提過 HTC M8 充電孔的問題，其實安卓機的 USB 孔都是一個模子刻出來的，碰巧有一隻手機 USB 導致充電異常

三星的手機大多都能換電池，從背蓋貼紙，可以看到手機的型，因為工具人這沒電池，所以先測開機

供電 3.77V 可以正常開機

接者將手機充電線接上電腦，在 Windows 顯示有抓到硬體，同時安裝驅動程式

但其實連接算很不穩定，一下中斷，一下連接上，跳針跳針跳針跳針........

既然問題確定了，那就可以動手了，這種顯而易見的問題，根本不需要看電路圖，當然如果是研究的話，可以去看電路圖，順便了解腳位定義與跳線

我們將螺絲轉開，可以發現，有部份螺絲孔都已發霉嚴重，內部有受潮是肯定的，台灣天氣那麼潮，六年的手機了，能不受潮嗎？

原廠保固在現在手機來說，幾乎形同虛設，因為動不動就是「人損」，以前還比較有用

上頭有一貼，下面也有一張，這應該是神腦的吧....

回到重點，螺絲旋開後，我們利用金屬撬棒將背殼分離，殼因為不是金屬的，不用太在意刮到，但要小心不要弄斷了

分開後，就可以看到 S2 內部構造，以 Samsung 這幾種系列的，幾乎都長的一模一樣，從右側框邊黑色部份，看以看出來受潮長出的不知明物體

Samsung 的幾個系列中，採用的下排都是這樣，也是我們這次的主角，二顆螺絲，一根天線，一個排線，不用懷疑，拆了它！

下排電路板上，很清楚的寫者電路板型號（GT-I9100 REV2.2），這時候就是二種選擇

第一種換整個小板，第二換 USB 接口

當然，我們要換的肯定是 USB 小孔了，這種 USB 接口有很多種款式，有什麼平針啊，草人插針式.....

一般維修中，不需要理會，找一顆同型號的就可以了，做為研究，可以去翻一下 USB 接口的型式

取下後的電路板，利用烙鐵將錫托平，這個動作可以省略不做

托平後就如同飛機場一樣

我們在將飛機場上錫，就立刻變成玲瓏有緻的電路板了

工具人買了一顆 Micro USB V8 7PIN 的 USB 接口，看起來就閃亮亮的

小板的錫點沒問題，就可以將 USB 對位，確認 7PIN 的腳位，熱風槍開了就可以上了

錫點焊上去後，必須確認有無虛焊或者空焊等等

在還沒裝機前，必須先做一次測機，也可以直接使用三用電錶來測量，每個腳位

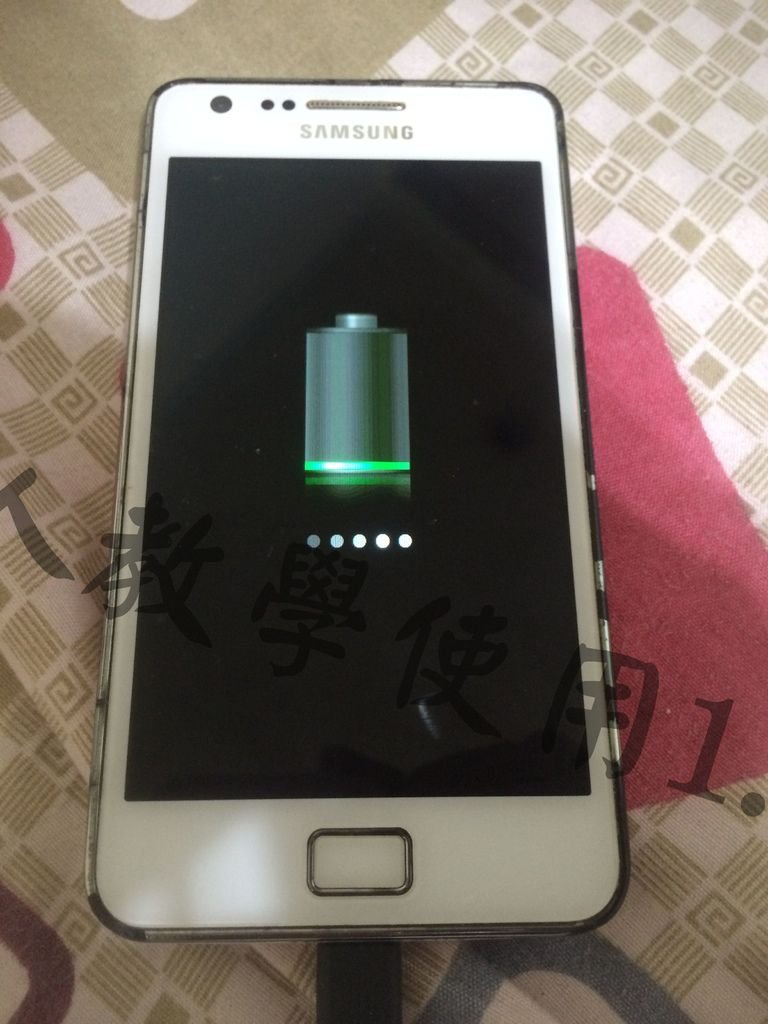

確認無誤後，就可以裝機充電，到最後工具人才發現，其實我有一顆 S2 的電池
