回國過後，也就是繼續修手機，過幾天朋友的小孩八歲生日，準備一台手機過去當拌手禮好了，這是一台 I Phone 4 幾年前收回來的主板，一直都沒去修

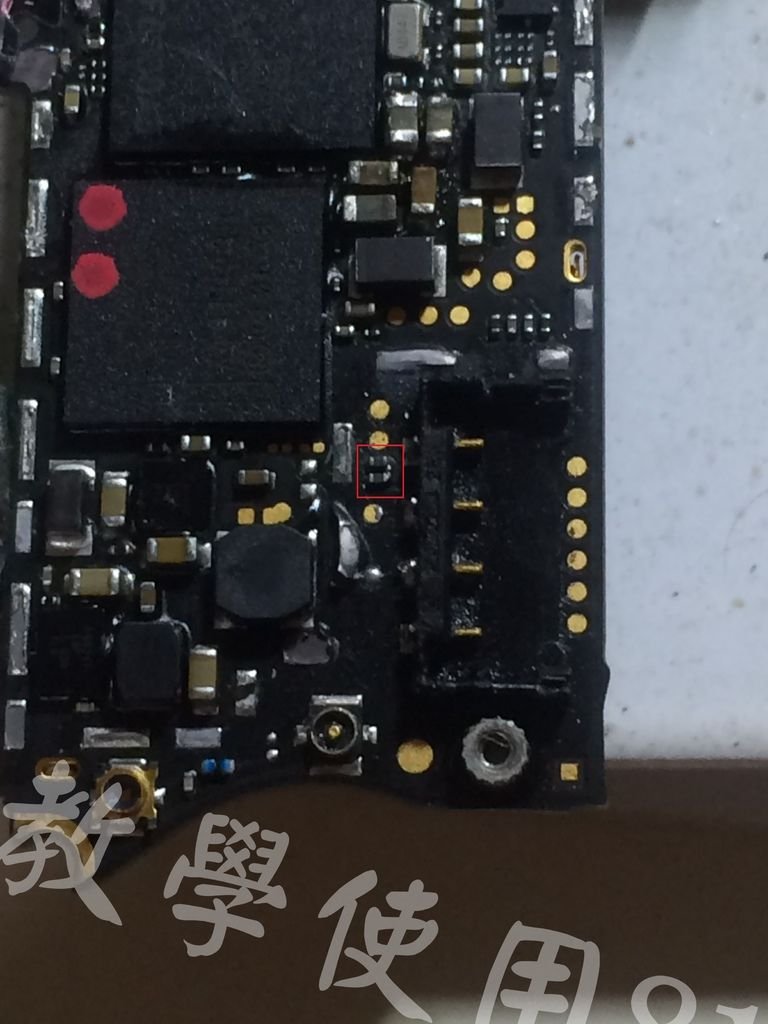

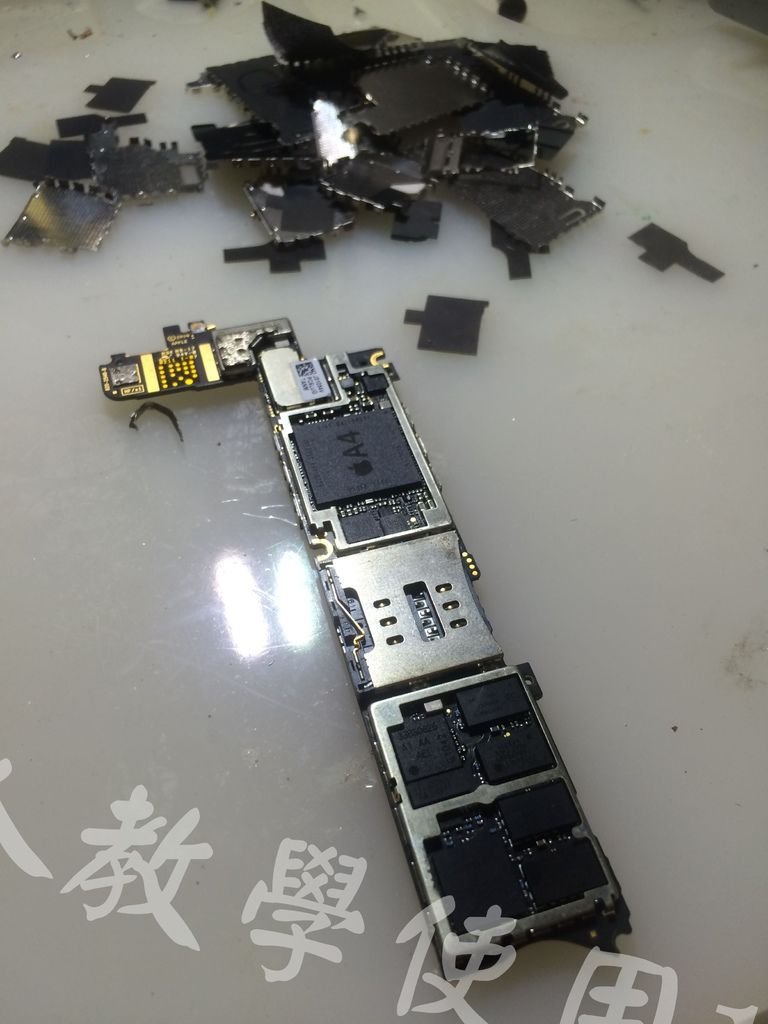

這台手機上電後，是產生最大短路的現象，拆除金屬遮避板後，在電池座就發現了一個連錫的元件，看這樣子，曾經應該有人修過，而且電池座看起來就爛爛

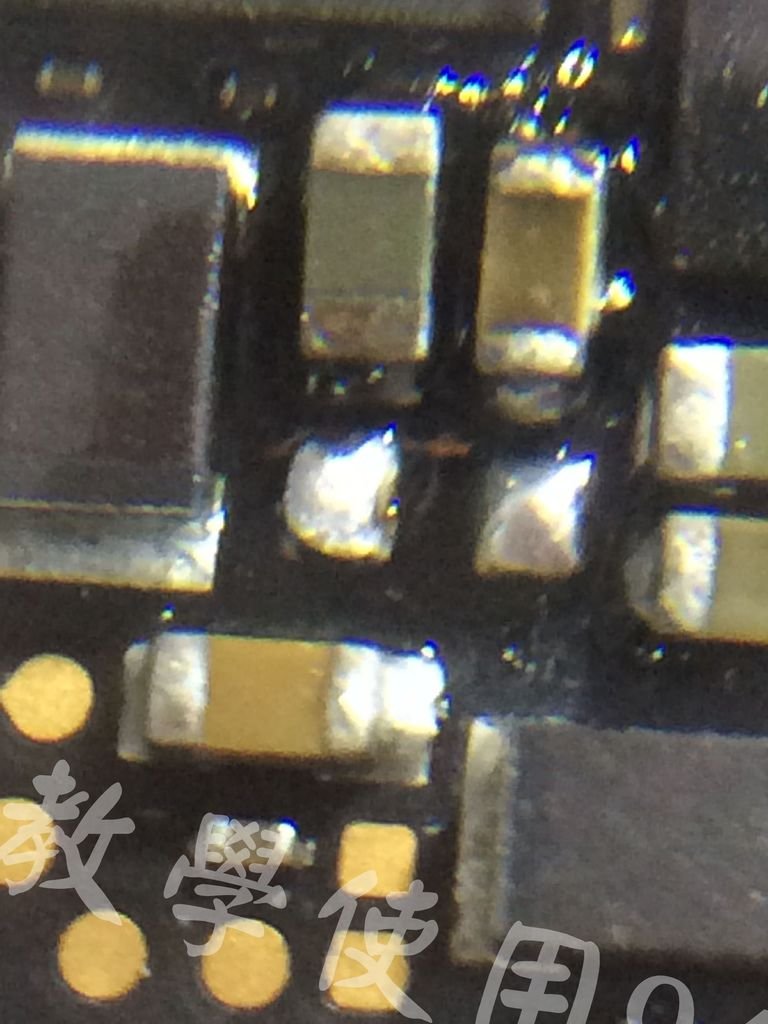

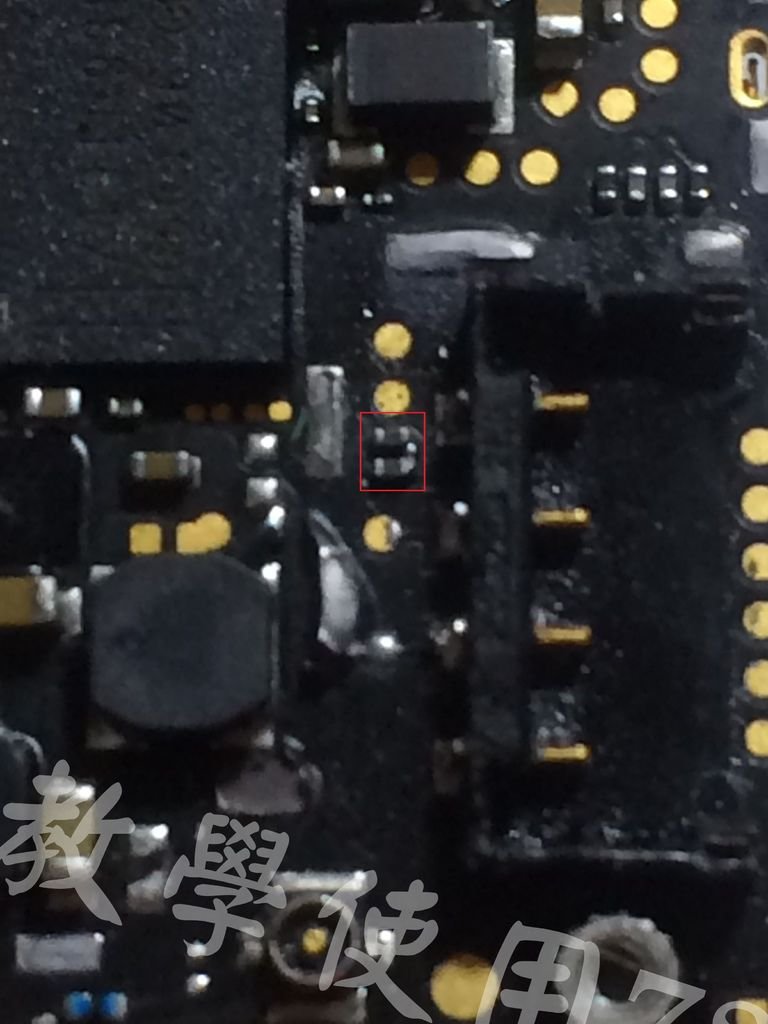

放大一點來看，確實是連錫了

從電路圖的部份，可以看到 J7 是電池連接座，而 C11_RF 與 C36_RF 的位置，是不應該連錫的，但工具人總覺得，這張電路圖畫的有點問題，將就點用吧...

連錫的部份，不用幾秒鐘就可以處理好了，不是什麼大問題

在將焊油做個清理

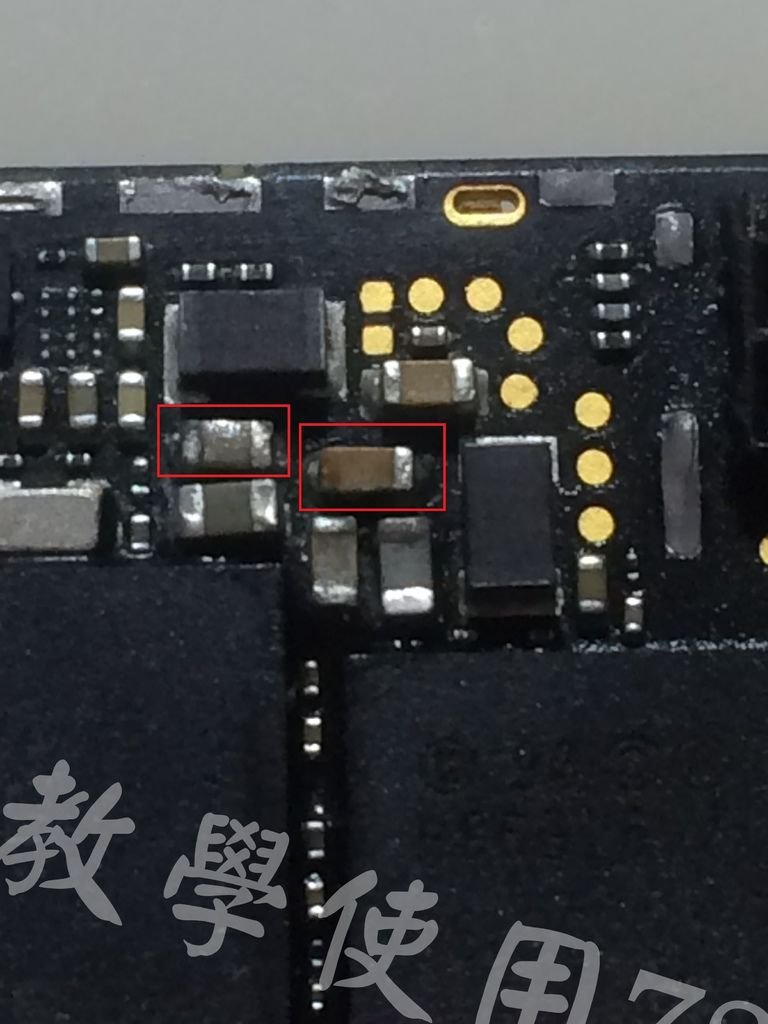

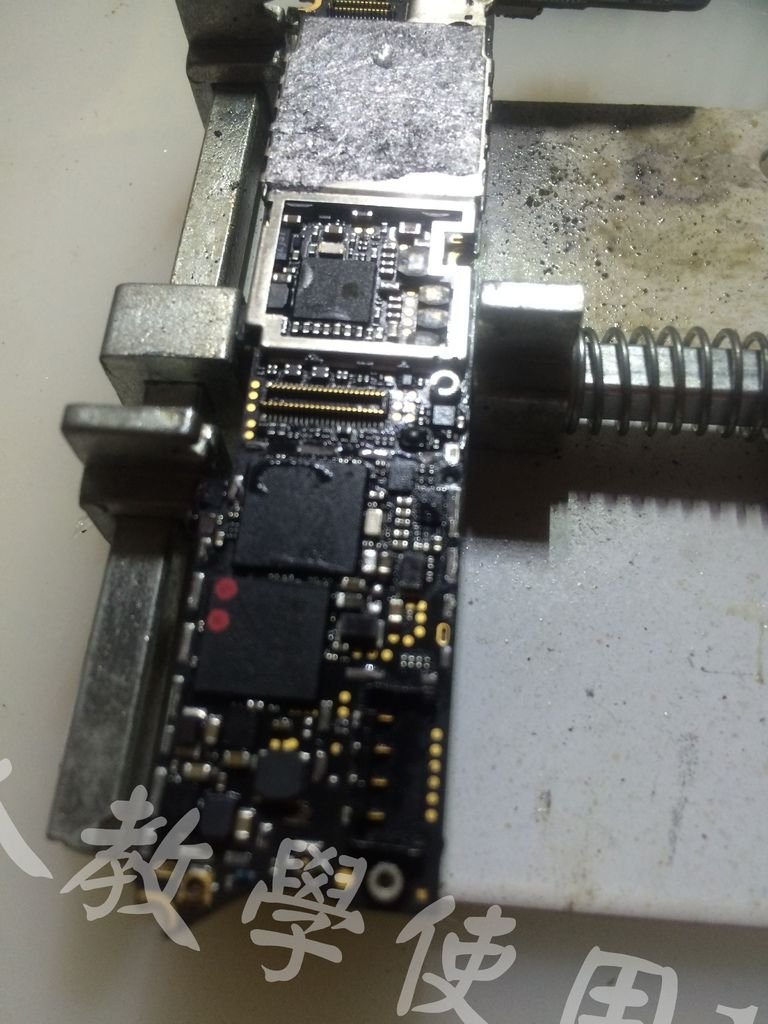

除了先剛連錫的地方，在主板別處目測，又有發現幾顆異常的元件

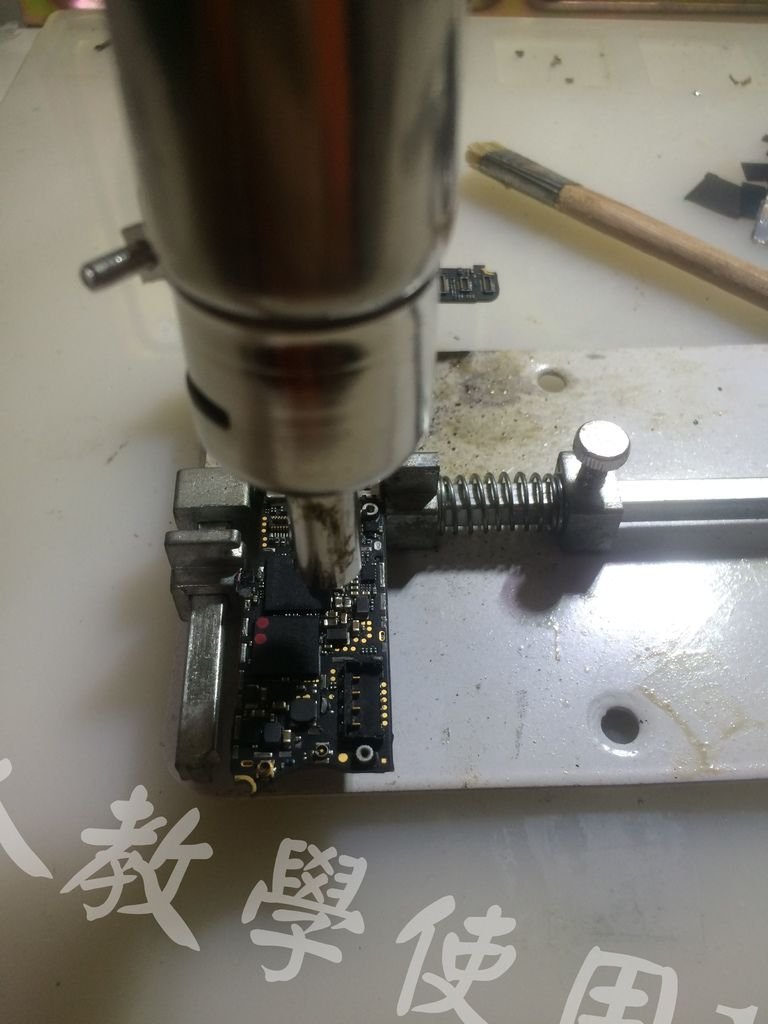

因為電路圖標示的有點問題，所以就不看了，熱風槍開了就直接上手

先將看起來最跪異的元件拆下來

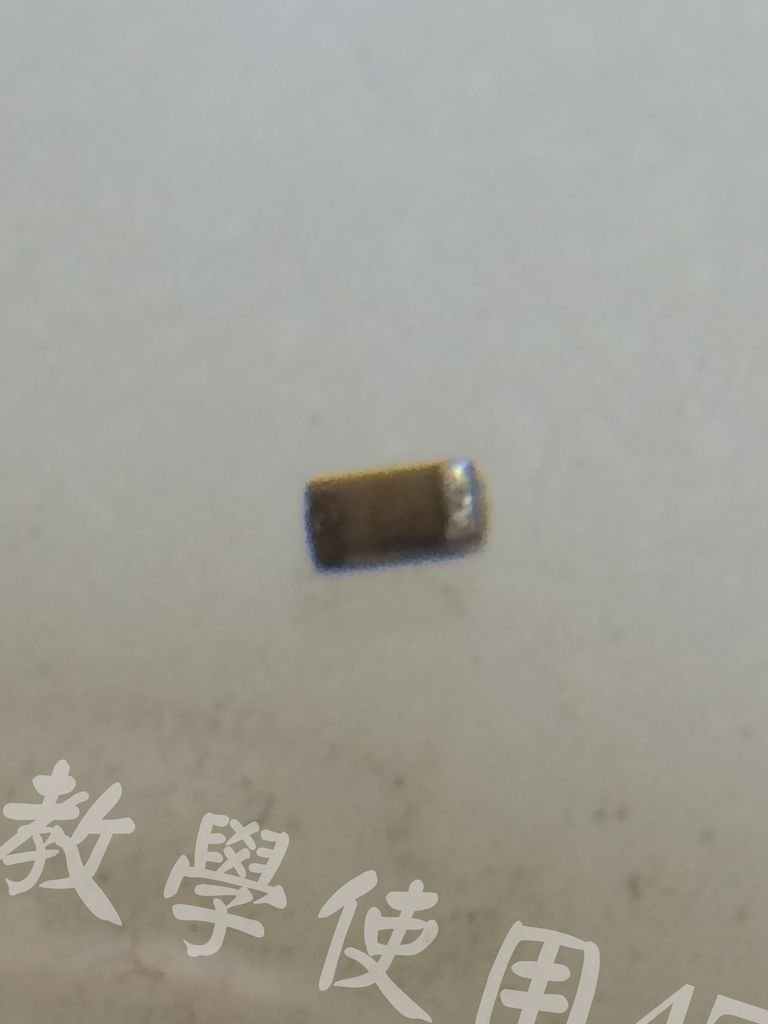

元件拆下來後，我肯定這塊主板先前就動過了，或者說這個主板的故障是被做出來的！

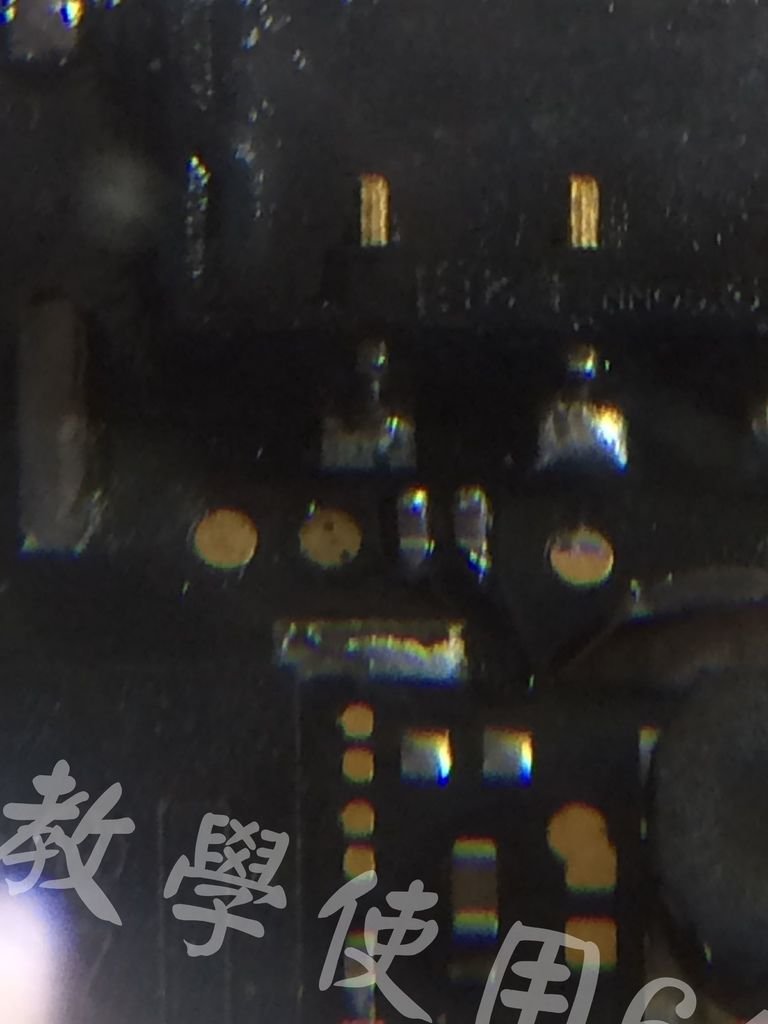

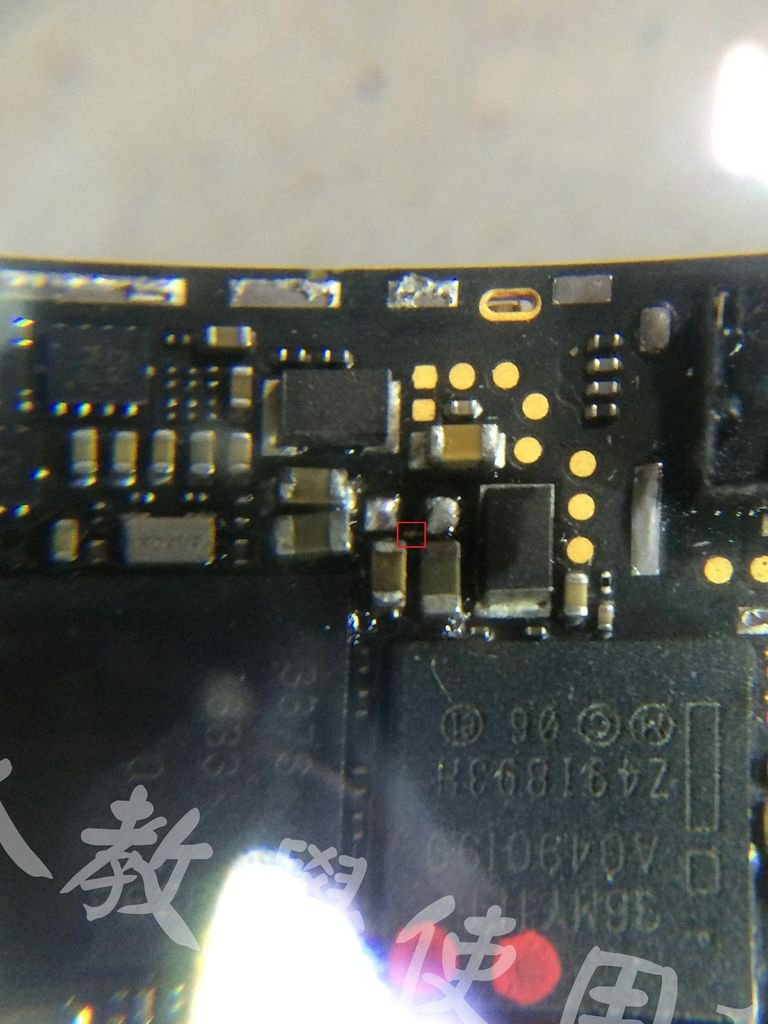

這個主板標示的位置，是被劃開的，可能是用刀或者攝子都有可能，如果元件不是外觀奇怪，很難查覺的到，一般在維修上，不會去考慮板層短路，除非是嚴重變形的，可能當初是小問題，但報價不修，就做了一個故障出來，接下來的幾家維修店，應該都沒人能修好，最後就變棄品了，我記得幾年前，還是一片五百塊收來的

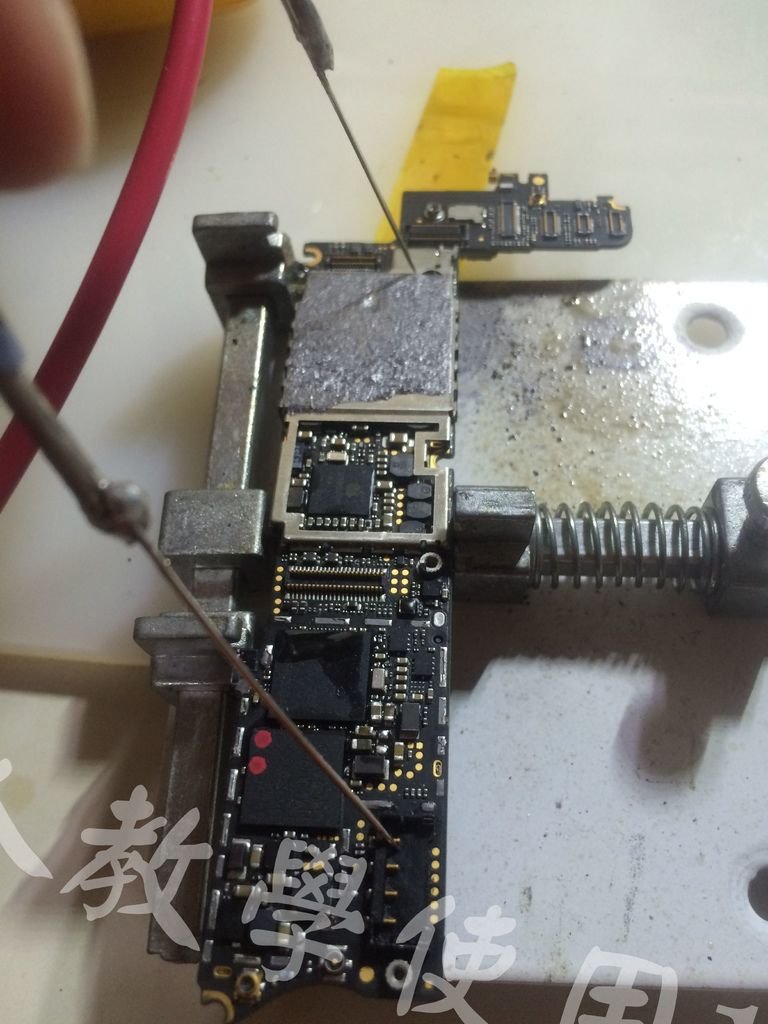

拆掉後，用電錶測量一下是否還有短路

短路已烴排除，用酒精清理一下主板

利用電源供應器上電，電壓 3.9V 沒有發現問題

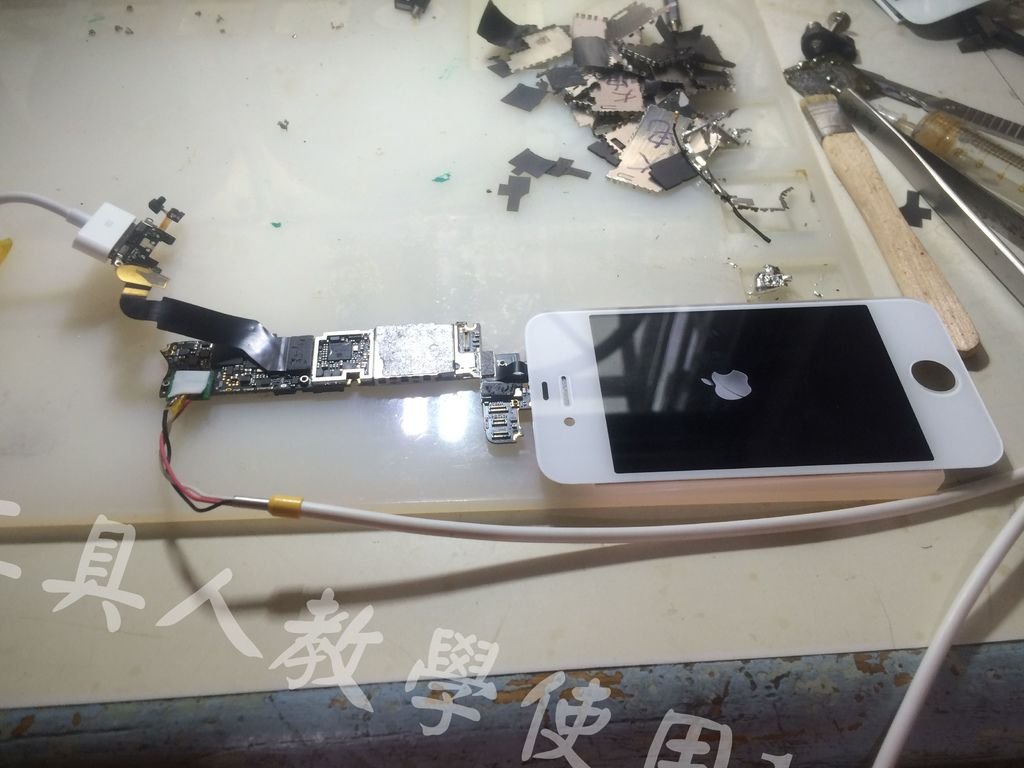

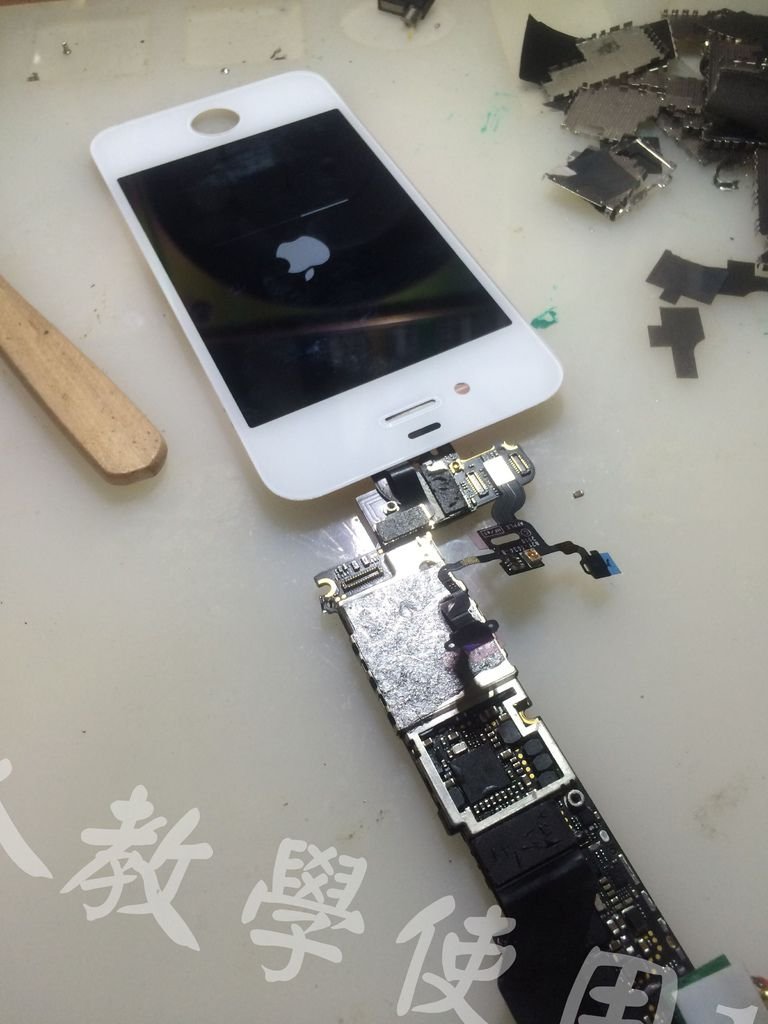

接上面板後測開機，蘋果的的圖案出現了，代表可以順利開機，但不曉得能不能進系統

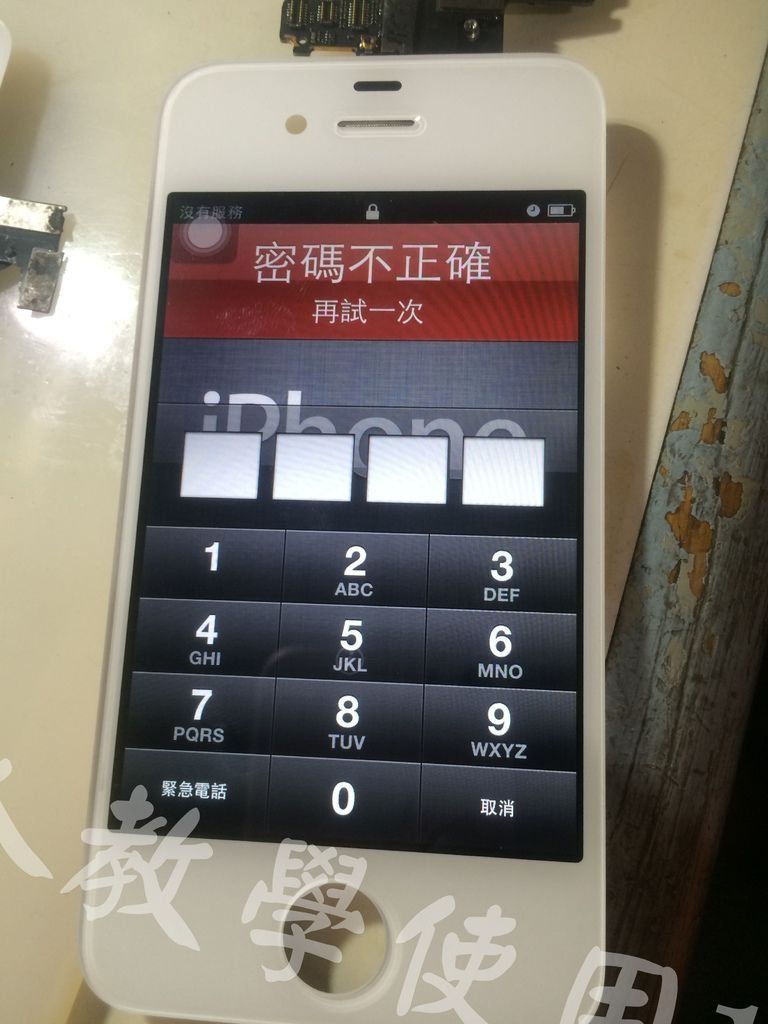

系統是進去了，但鬼才知道密碼，看系統的樣子可能是 ios5 or  6 的版本

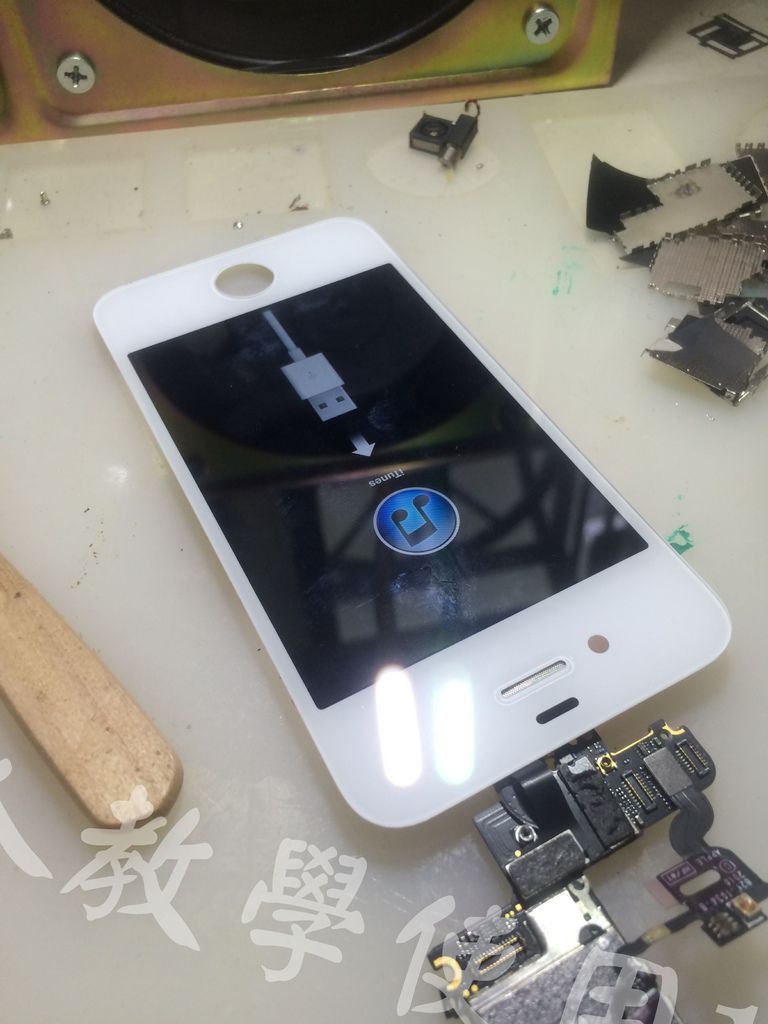

重新開機後，先強制進入回復模式

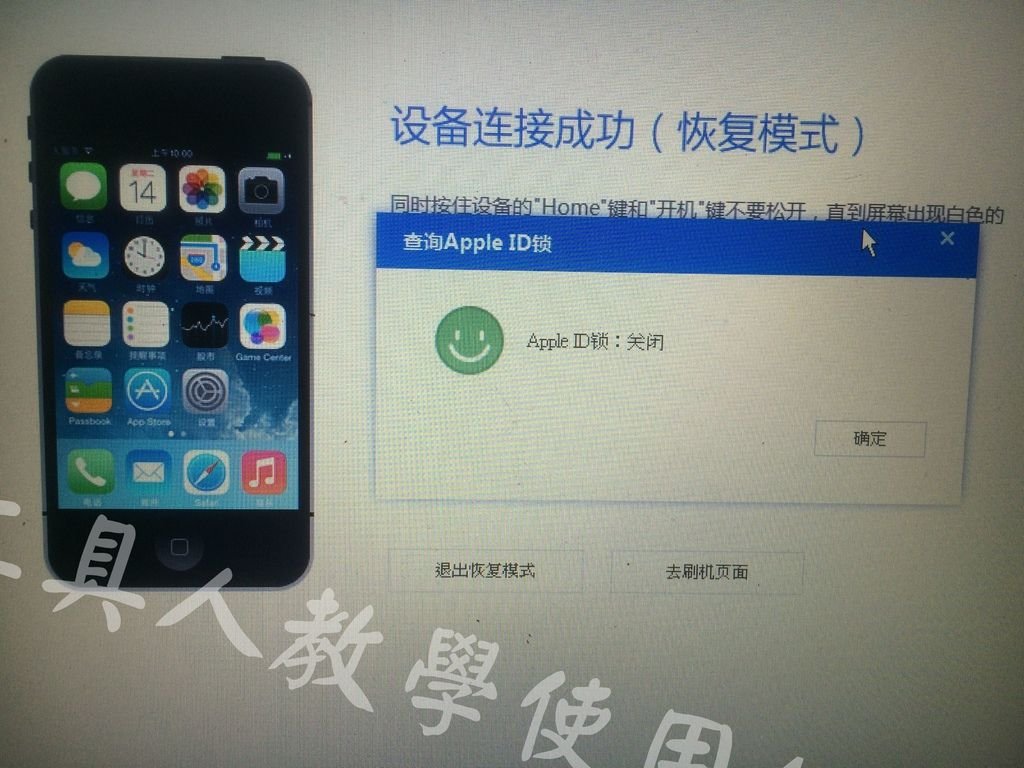

有密碼鎖可以刷機，但有 ID 鎖的話，就解開機鎖，查詢的結果是沒有 Apple id 的

所以工具人就直接刷機，順便吃個飯....

刷入的版本，印像是 7.1 的樣子，進度條都正常的運做...

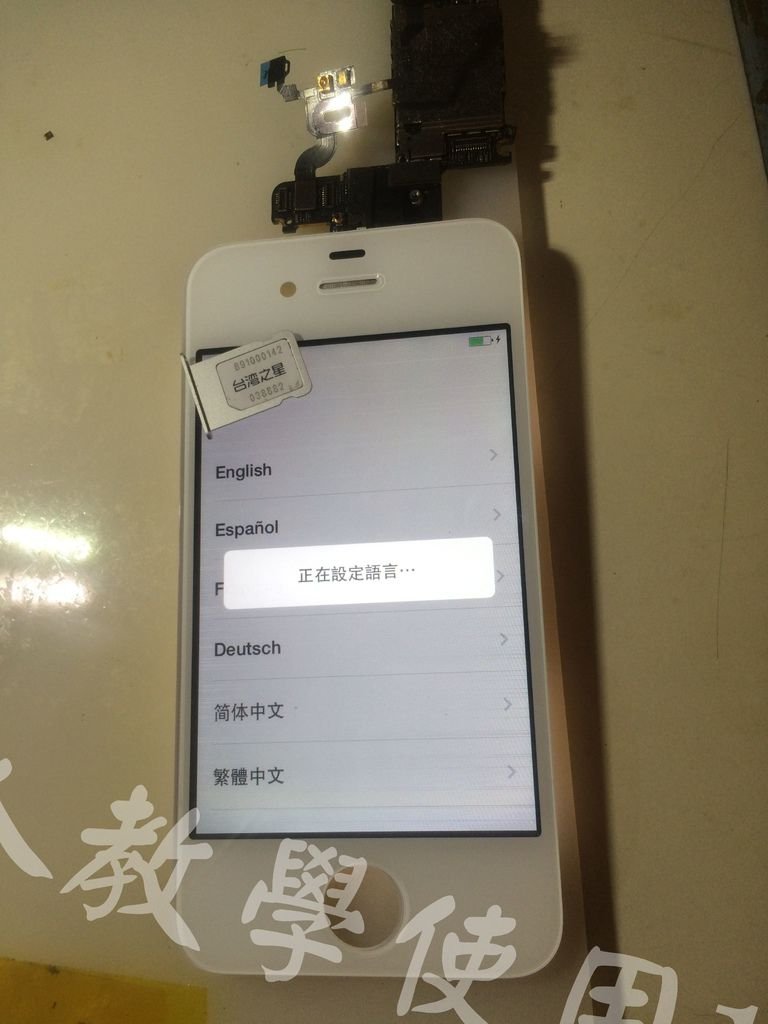

結束囉！裝機後，就可以拿去送小朋友玩了
