這是一隻 Zikom Z710 的手機，但上了 Google 查詢後，幾乎沒有資料可以查，不知道什麼來路

從背面可以看到支援記憶卡，也有後鏡頭，型號 Z-710 因為沒有電池，所以利用電源供應器測開機

電壓開到 3.6V 測開後，是有電流在走動的

開機後有聲音，也有背光，但沒有畫面，壓按鍵也有聲音，估計系統正常登入，但就是沒顯示內容

像 Symbian 類似的系統幾乎沒看過，系統導致無畫面，看到機殼右下的保貼還保留者，應該也是沒人拆過

重點是！沒人拆～～我們還是要拆.....

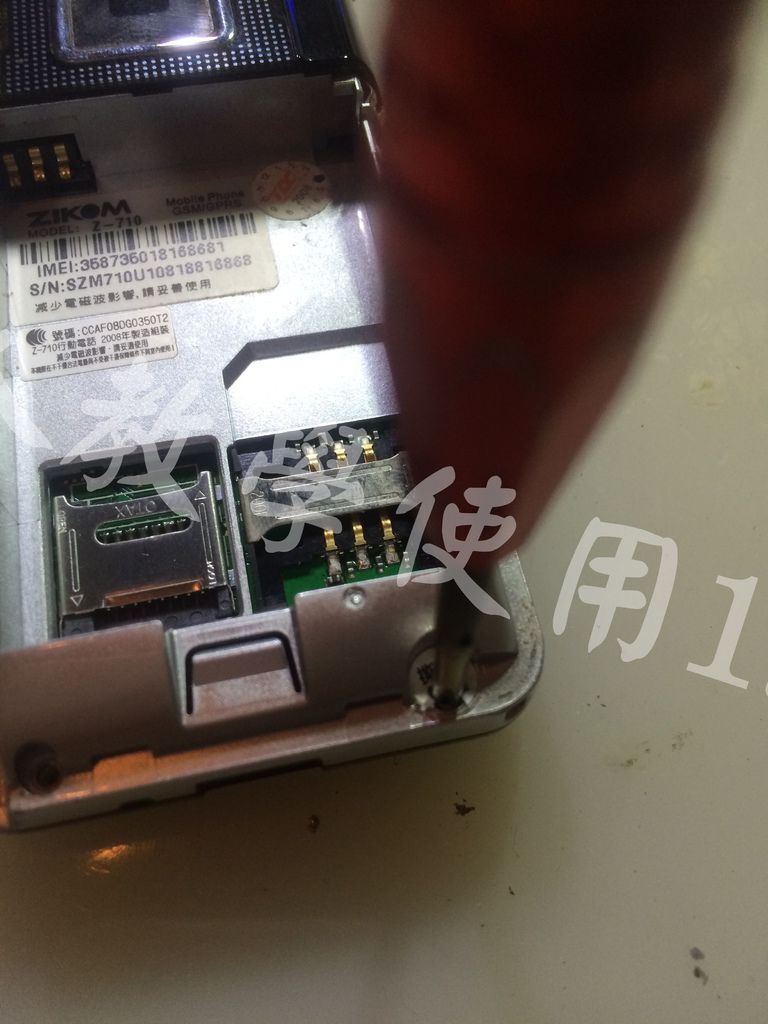

我在轉螺絲的時候，突然發現，這隻手機居然有觸控筆，他居然是觸控手機啊！

螺絲非常少，都是用塑膠扣具的

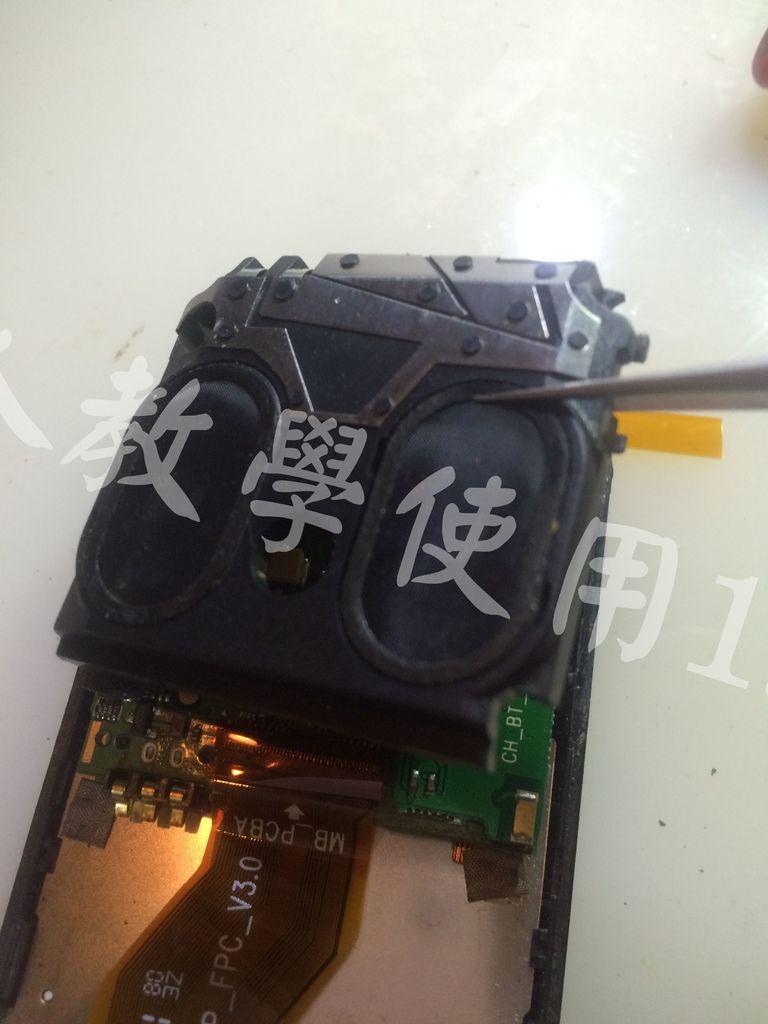

打開上蓋後，發現他的設計還蠻前衛的，除了有觸控筆外，還有二顆大喇叭！！

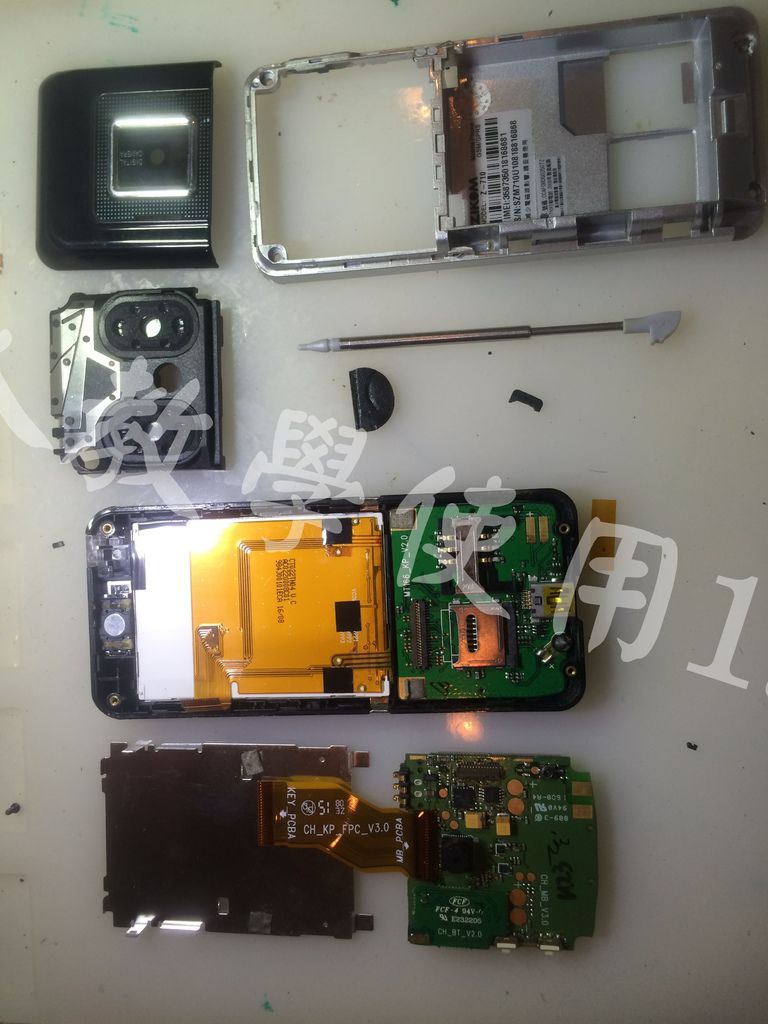

塑膠機殼的部份，都是採用堆疊的，一層接者一層

到這裡總算是將背蓋都取下來了，可以看到與下排連接的軟排線

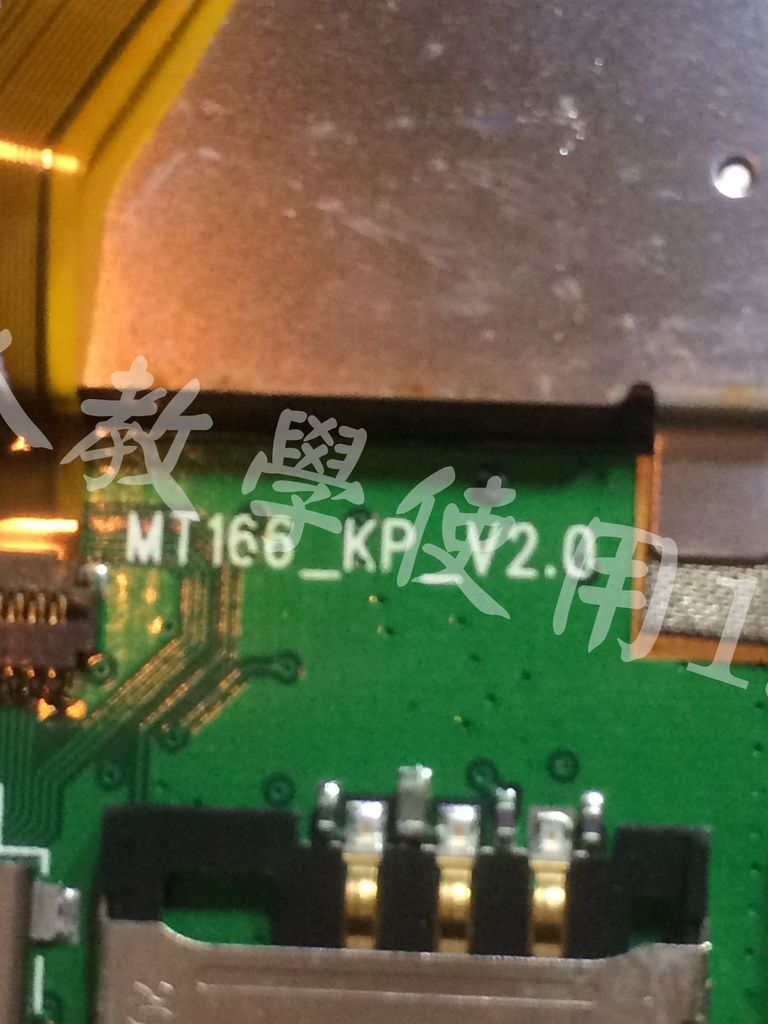

主機板上的型號是 MT166

主板背面有後鏡頭，右側有二顆實體按鍵，應該是音量鍵，而電池座是採用彈片式的設計

在左側找到面板的連接排線，將他拆掉

在將金屬遮避板取下

雖然是舊款的手機，但用料都還算蠻實在的

接者將後鏡頭取下

將軟性電路板慢慢撕起，撕不下來，可以微稍加一下熱

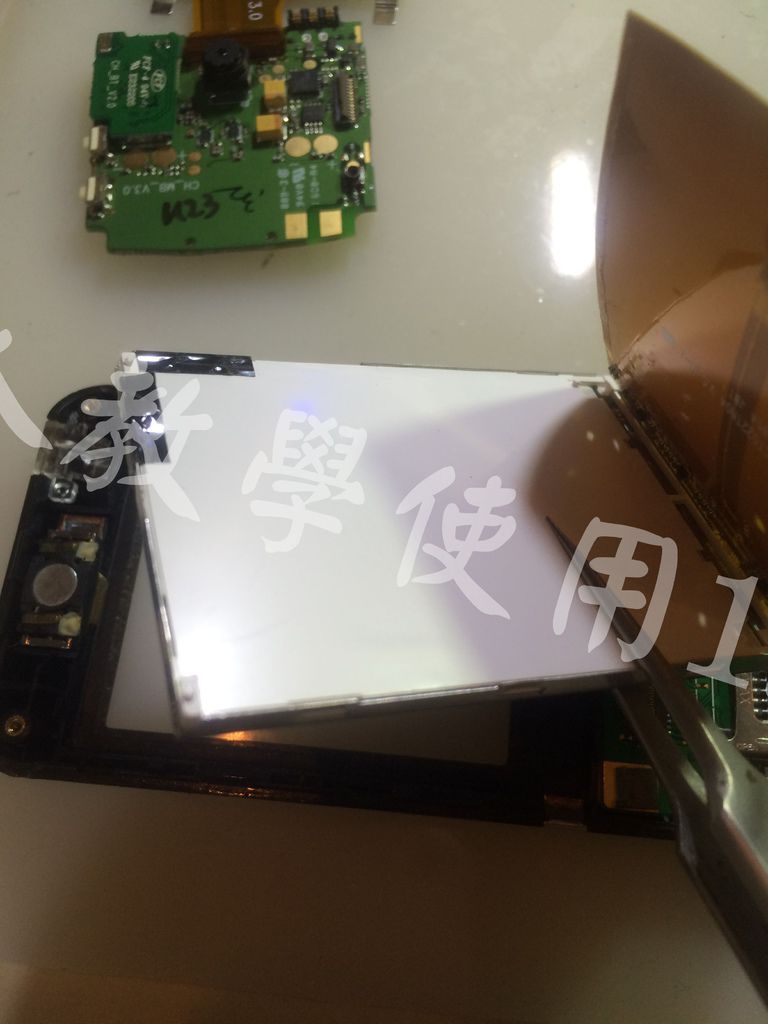

接者就可以將面板取下了

從面板上可以看到使用後的痕跡，歷經了不少年...

電路板上可以看到許多的電容，目測過去並沒有發現什麼異常

主機板的正面，有許多晶片與電子零件，排列相當的整齊，也有很規劃，看起來就很清爽，目測過後也沒有發現異常

因為沒有電路圖，只能靠經驗去測一下，就直接從面板連接座打值進去

反查的結果是，在一顆上拉電阻的部份，測出來的值偏低很多，修正過後，裸機重上電源供應器，紅白接正，綠黑接負

測開機，除了有聲音，畫面也都出來了

既然開機沒問題，就開始裝機，但是他沒有電池，在 Google 也找不到什麼資訊.....

我找了一顆丟棄的 NOKIA BL-5C 的電池

在找了一個棄器的電子開關板

從電子開關的線路中，剪下一小段線材

接者利用烙鐵上錫

正極接正極、負極接負極，這個工具人應該不用在解釋了

焊上去後，當然還是要貼上絕緣，避免短路到

正負極都已經焊上主板的電池座了

電池焊上主板後，測量一下電壓，有 3.7V

開機後一切正常，觸控筆也可以用～收工！！
