最近還是有不少人，要發手機給工具人修，雖然現在不在國內，沒法修，但工具人平時在國內，也都會自己收主機板或者跟通訊行收修不好的機子，所以我光修自己買的板子量就不少了，外接的話，可能都會在考量一下

印像在上上星期，在留言板，有人提到四級維修，需要會跑電路圖線路，國內幾乎沒人在做，不符合經濟效益，這個工具人雖然不能肯定，但就依工具人來看，換換面板，電池，拆裝熟練，在配合刷機的運用，可以修好市面五成的機子，熟練拆焊，在配合一些週邊儀器使用，可以修好市面七成或更高的機子，剩下來的三成，就是必需要有很深厚的理論與電路基礎，還是那句老話，三分理論，七分技術，十拿九穩！

好了！切回重點，今天講的是關於，在 I Phone 6S Plus 使用遠傳電信 4G　電路分析，首先 A 兄發了一句『你好嗎？』

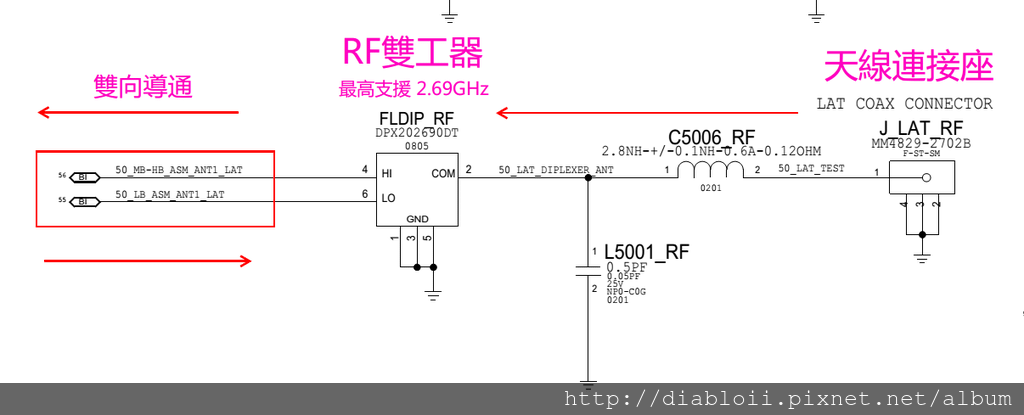

會從 6S Plus 的天線連接座接收進來，經過一個濾波器，在到 FLDIP RF 的雙工器，而這組雙工器，最高是可以支援到 2.69G相對應的 4G 頻率有 2600Mhz

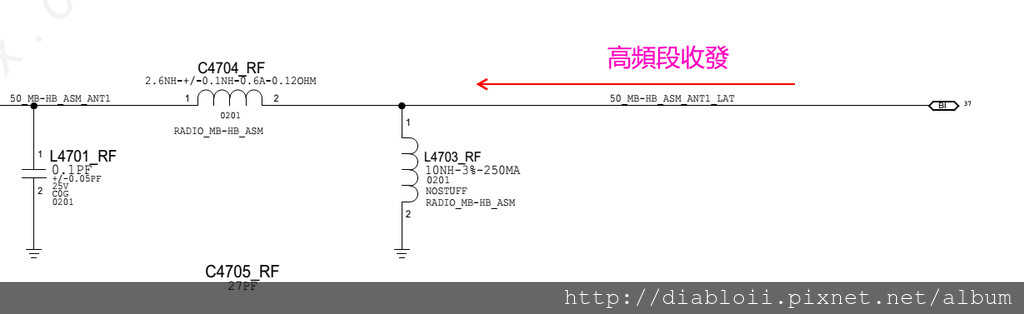

經由導線連接，通過 MB HB ASM LAT，也就是說除了高頻段以外，中頻也是走這條通道的

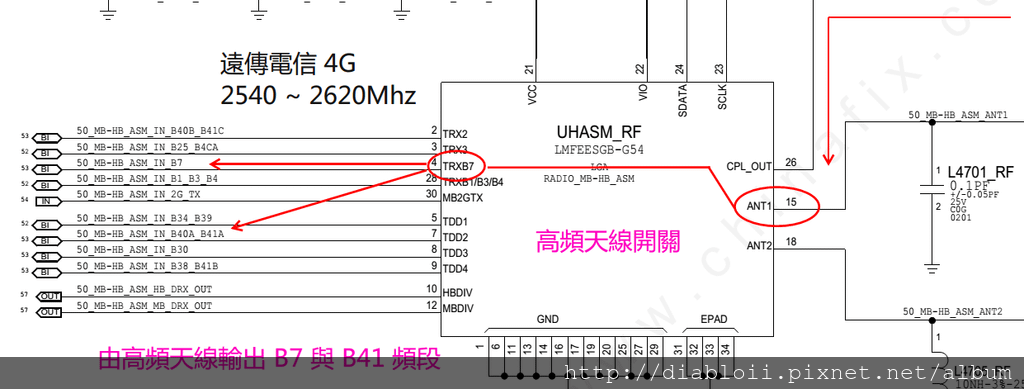

經由導線通過，而到一個 UHASM_RF 的高頻段天線開關，在這裡會進行一個選頻的運作，將頻率切換到，應走的通到，而遠傳電信佔有 4G 頻段為 B7 與 B41（不知道有沒有新增就是了）

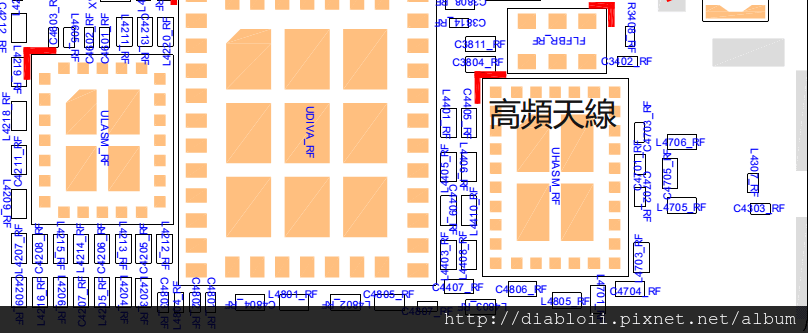

在 IC 分佈圖，可以大略看到 UHASM_RF晶片位置，講到這裡，如果某天有一台手機故障，都沒有辦法使用高頻話，就可以從高頻天線開關，開始查線（那是題外話了）

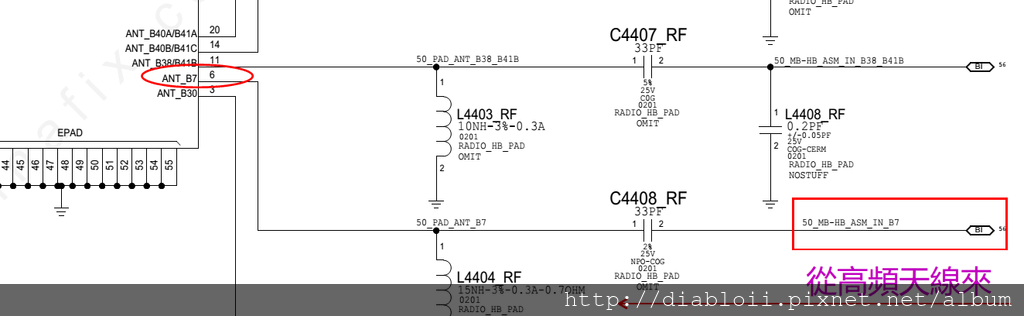

通過高頻天線選頻後，會經過一個耦合的電容，在由功放晶片的第6腳位點輸入，也就是 ANT_B7的接口

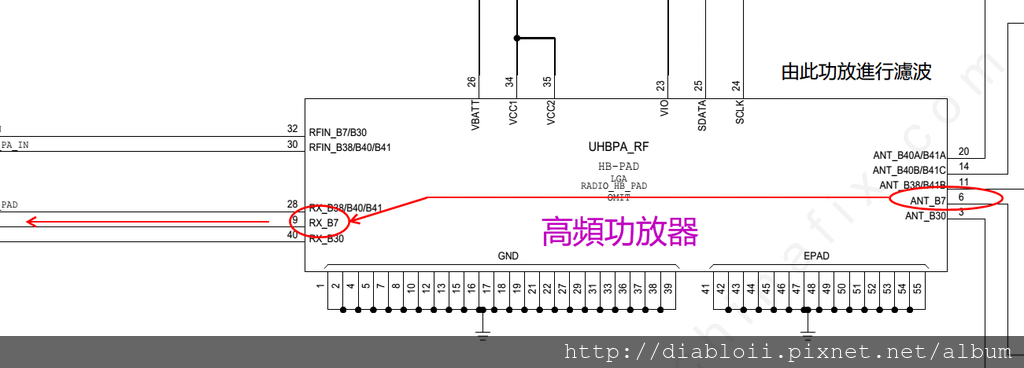

高頻功放器，在這裡做用不是特別明顯，主要是用來濾波，但這顆晶片還有其它功能，所以是不可以少的，通過濾波後，由 RX_B7 的 9腳位輸出

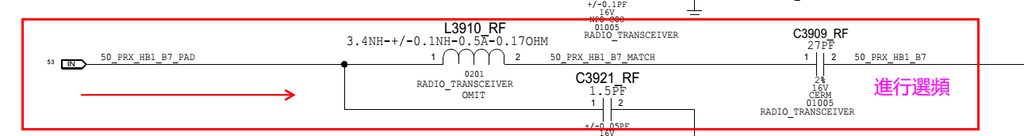

在這會經過一個選頻的動作，在到射頻晶片

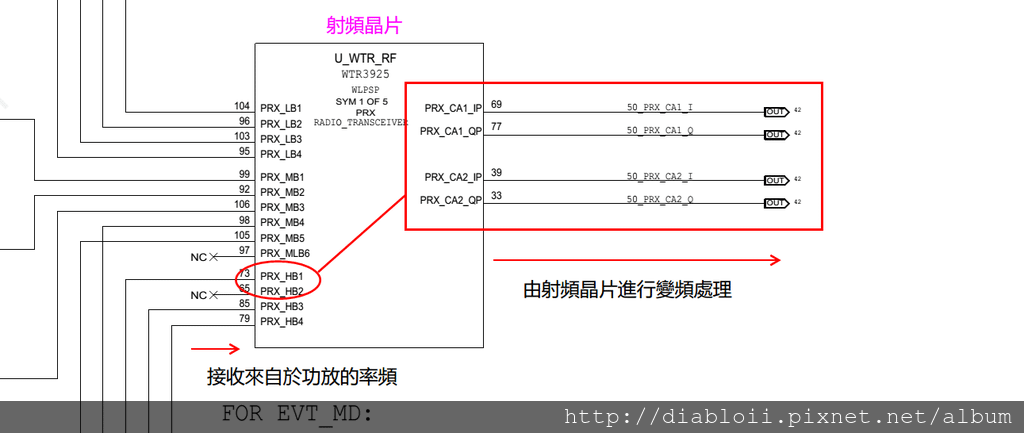

由 PRX_HB1接收信號,在射頻晶片會做一個變頻處理，透過 I_Q 輸出，射頻晶片的編碼為 WTR3925

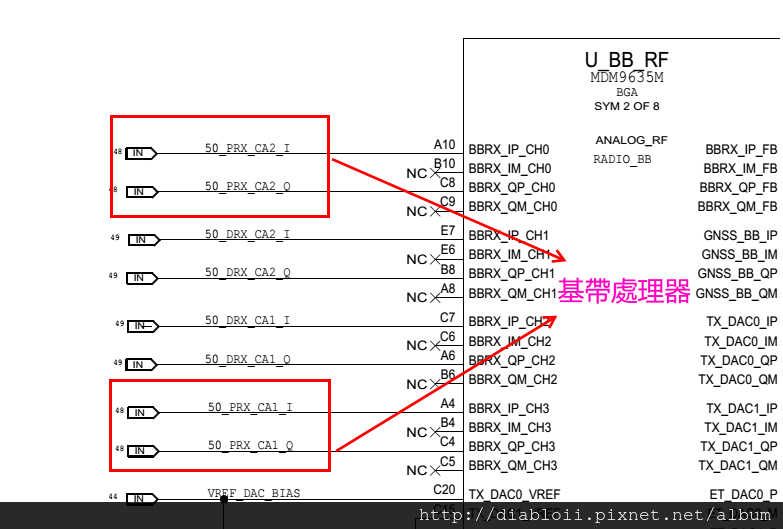

射頻晶片的訊號，會一路直通基帶處理器，在由內晶片與內晶片做處理

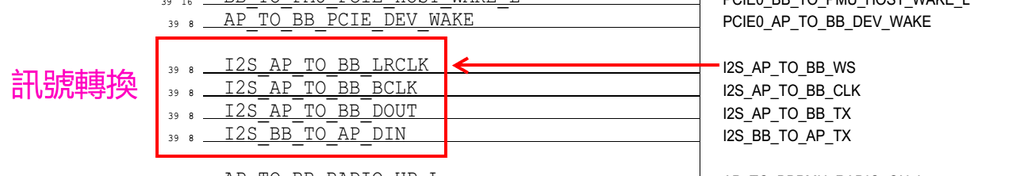

內晶片對內晶片處理，不是工具人打錯字，指的是一個晶片內，包含了數種的晶片，在做處埋，也就是雖然基帶處理器，我們稱為一顆，但實際上內部有許多電路在做用的，最後會透過 I2S 線路，傳導出去

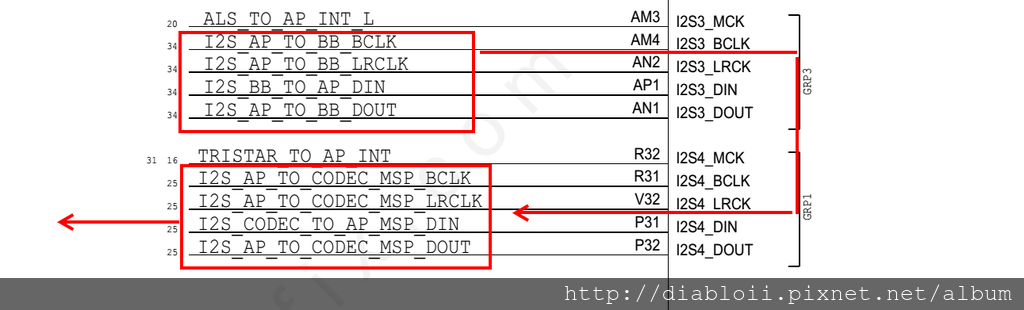

轉換是內部晶片在做轉換，也就是你從外部，找不到這顆處理晶片，也找不到供電等等，而I2S傳輸到了，主處理器（CPU），會在轉換成給音頻編碼器所去的通道，也就是 AP_TO_CODEC

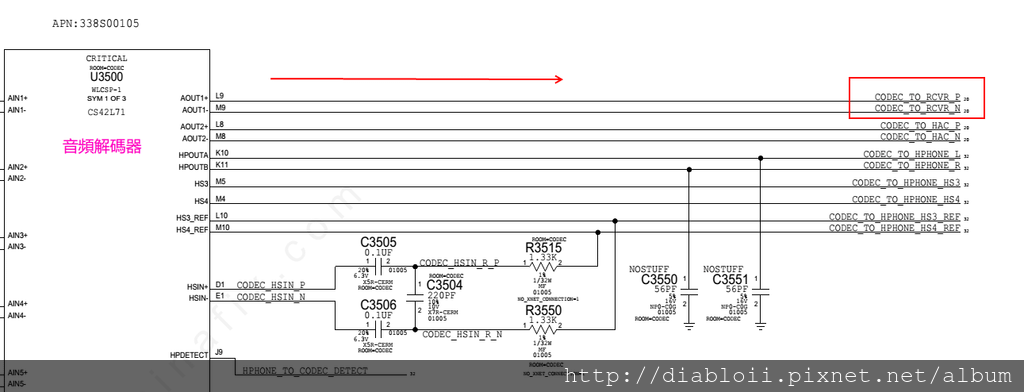

I2S到達U3500音頻解碼器，會進行一個轉換動作，在輸分為二路 RCVR_P與 RCVR_N　導出音頻，其實可以將這二條，當一條線路來看

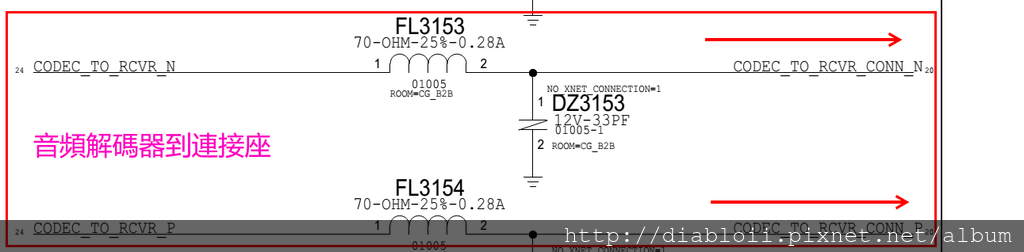

音頻會經過幾個小電子零子，輸出到視訊排線的連接座

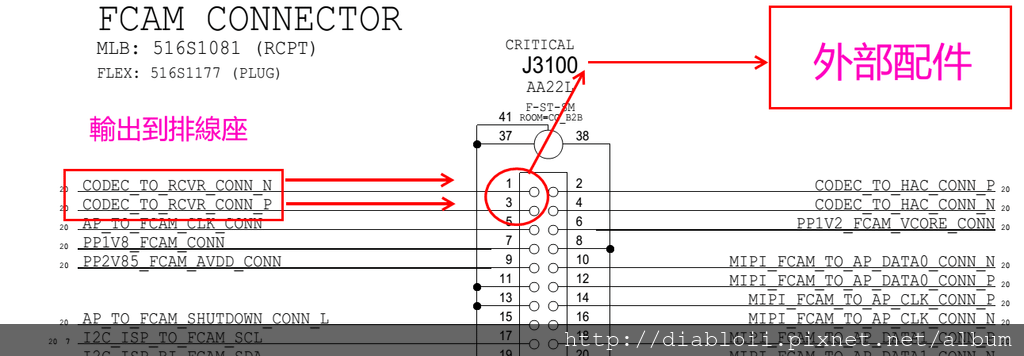

音頻通往 J3100 也就是視訊排線連接座的,第１腳與第３腳位，在透過排線傳出到金屬接點，而金屬接點，會在通過銅導體－線圈，產生模擬音頻

換句話來說，也就是 A 兄說的『你好嗎？』會在這時候，被 B 兄聽到

工具人在解析時盡量簡易說明，如果有錯誤，還請多指正一下，在這一連串的電路中，就只是傳輸一句『你好嗎？』，而在這其中，有一路或者一顆電子零件異常，都會導致 2.6G 頻段失效，所以為何工具人會提到說，三分理論的關係，在一連串複雜電路下，任憑你技術在好，也下不了刀，但還是可以修好市面七成的機子，但換句話來說，你理論在好，技術不行，你就只能修五成或更低的機子，這就是差別！
