工具人最近人在國外，沒有電子產品可以做維修，所以就沒發什麼文了，雖然沒有東西修，但談談分析原理，還是可以做的到的，平時維修文，在電路分析上，都會很簡易的帶過，最主要還是，沒有辦法很簡易的告訴各位，這二天花了點時間，做了一個簡單的

通常會造成 I Phone 電量不準確的原因，相當的多，並不是工具人說是這樣，就一定是這樣，這點大家必須要先明白！

既然講的是電路分析，實體機就不拍攝了，這是電池與主機板連接的通道，在 I Phone 5S 的機型，也就是 J6 連接座

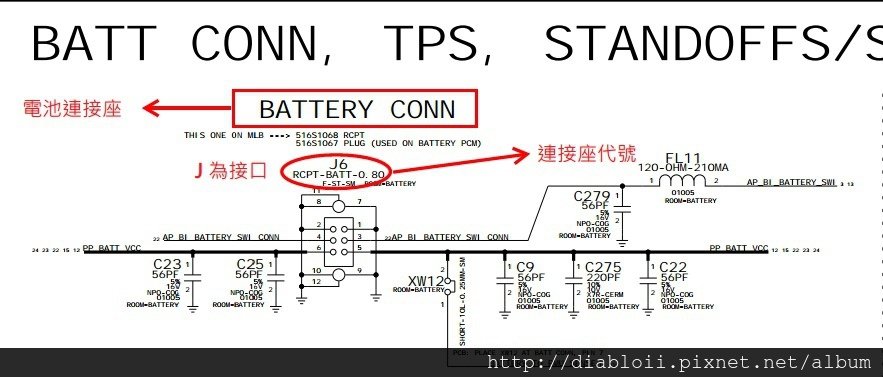

找到 J6 連接座後，依據電路圖的方向，我們找到了 BATTERY CONN 的位置，對應的正是主板的 J6

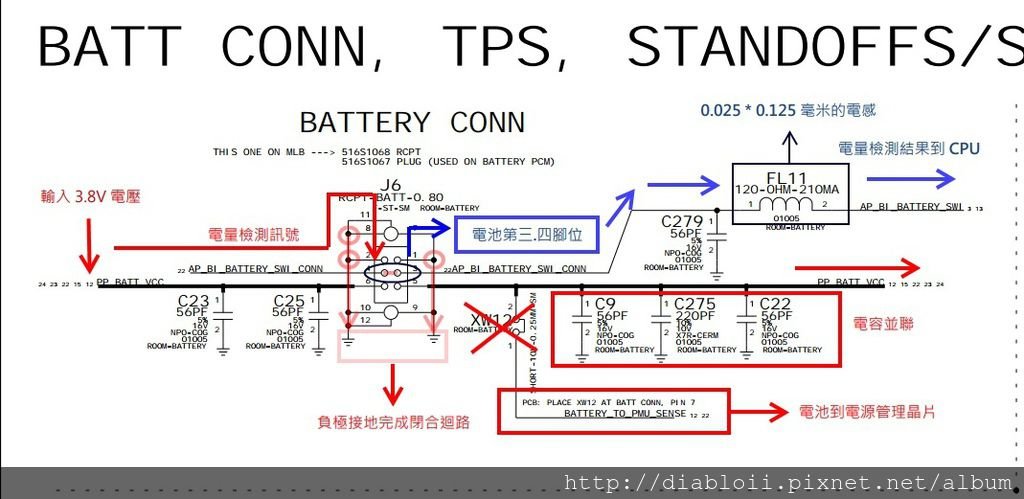

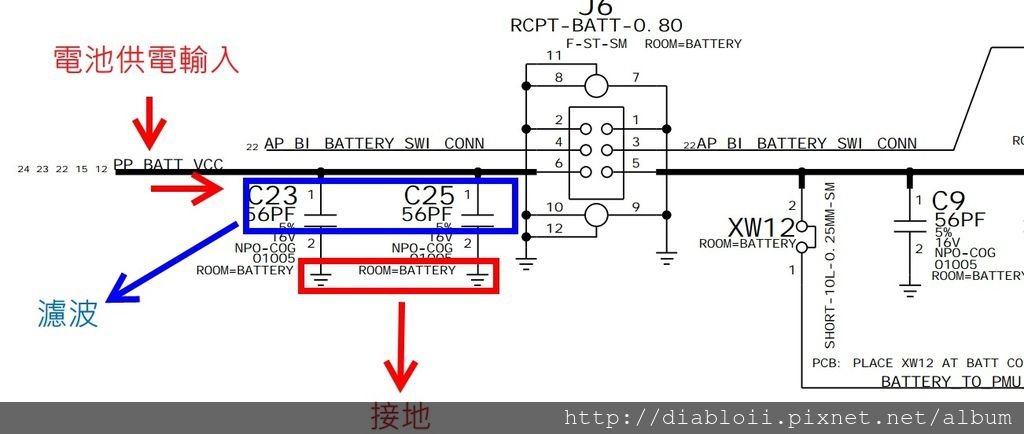

PP_BATT_VCC 或 VSS 由 BATTERY 觸發，電壓 3.8V 會通過 C23 與 C25 的電容，連接 AP_BI_BATTERY_SWI_CONN 的金屬接點

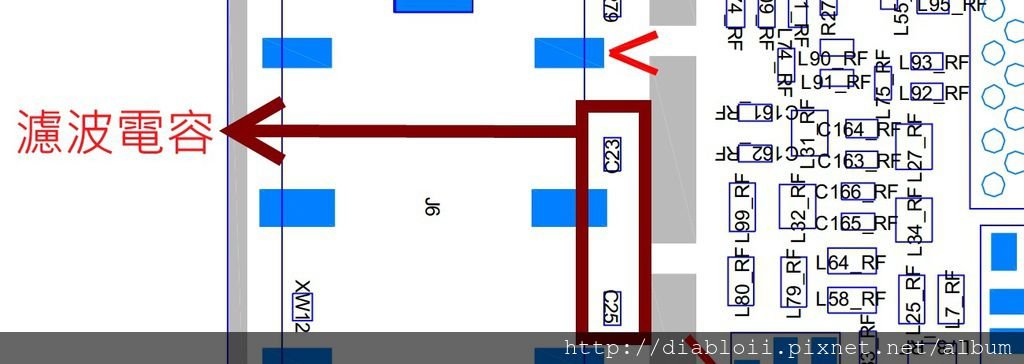

在這電路圖中 C23／C25 接地，主要功用是來濾波的，在電路中這二顆，是第一線面對導通的電容

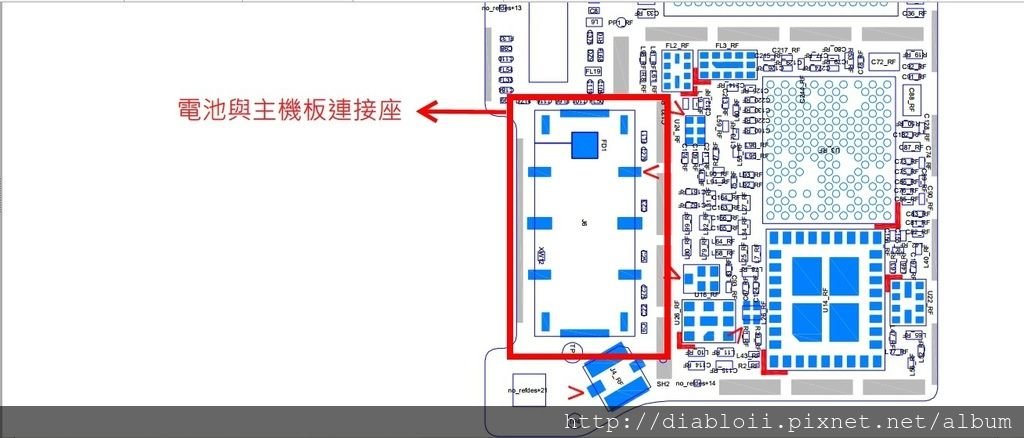

在 IC 分佈圖中，可以看到它的位置，在於電池座旳右側

電壓 3.8V 輸入後，會產生電流，而連接座的 SWI_CONN 位置為 3 腳與 4 腳，而其中的 1/9/8/2/10/12 都是 GND

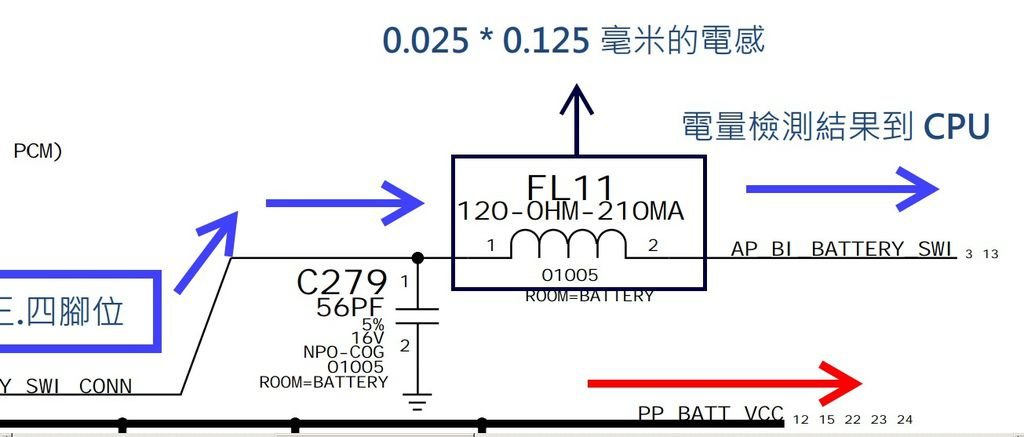

通過 4 腳會到 FL11 的電感，他的體積很小，只有 0.025*0.125毫米，在實體手機，會很難發生他的存在，就算發現了，你可能也不知道他是幹啥的

最後 BATTERY 會經過 FL11 到 CPU

在電路圖中，除了 SWI_CONN 還有 PP_BATTT_VCC and BATTERY TO PMU SENSE

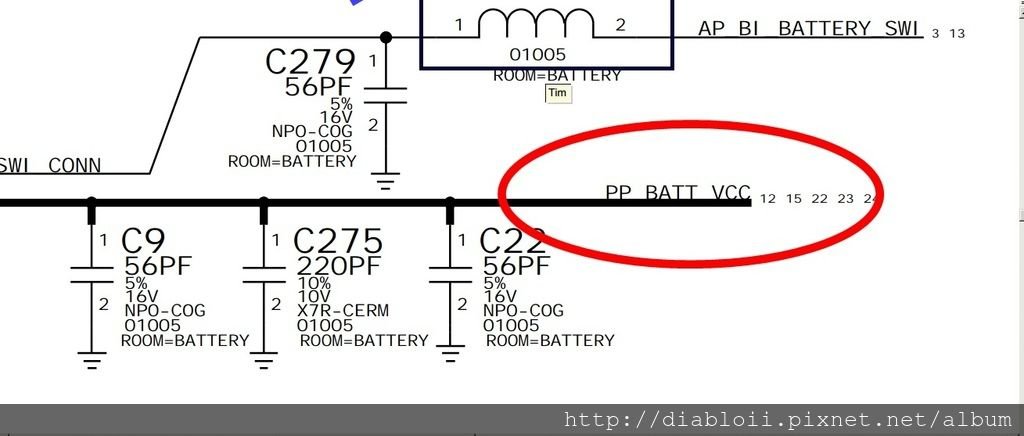

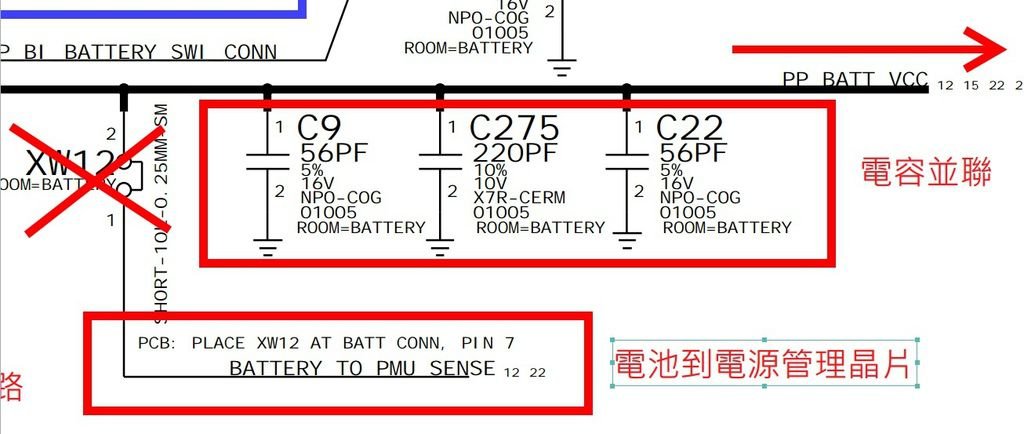

C9/275/22 是一個並聯的電容，是比較沒有做用的，而 BATTERY TO PMU SENSE 是，導通到 PMU 的電源管理晶片的 E7 晶片腳位，而也就是我們常說的 U7

全名為 Power Management Unit

PMU 的部份有機會在說，先說  AP_BI_BATTERY_SWI 最後是不是真的到了 CPU 呢？

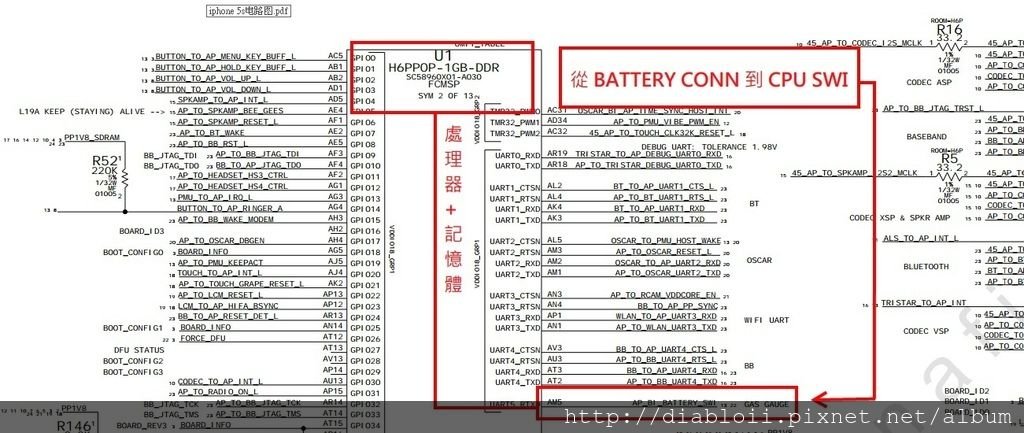

在電路圖中，我們找到 CPU 也就是 I Phone 5S 中的 U1 晶片，在 AM5 的位置，給 CPU 做處理，最後會反應在我們的畫面上

大置上到這邊，算是一個很粗略的電路分析，而實際分析電路，工具人光是電量檢器，可以每天講八小時，連續講三天，可能還有人聽不懂，可能有人覺得，這樣雖然講完了，但還是沒有提到，電量檢測不正確，應該說，在電路上，有任何導通的部份出錯，都會造成電路不正常運做，若要用舉例的，會相當的多

電路分析在實際維修上，到底重不重要呢？

實際上，並沒有那麼重要，你可以不用全懂，但必須要有一定的認知與基礎！

三分理論，七分技術，十拿九穩！
