各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是 Samsung A34 不顯示，這台送來時，我先測了二極體值都是正常的，但測電壓的時候比較奇怪，幾乎所有的顯示電壓都沒有出，包含正電、負電全都是 0V ，我優先考慮了顯示供電，測量結果沒有短路，也沒有開路，但就是沒電，更換了一組 SM3010 還是完全的情況，因為供電都沒有情況下，就不需要去測 MIPI 的波行了，不排除是 CP 沒出 EN 或者 I2C 沒有 DET 到 LCM

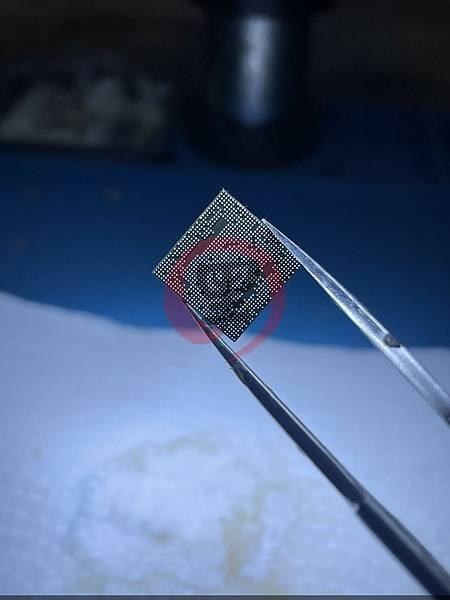

先將處理器卸下後，同上圖有很多絕緣層剝離，先得補一補絕緣漆，再把處理器重新植錫

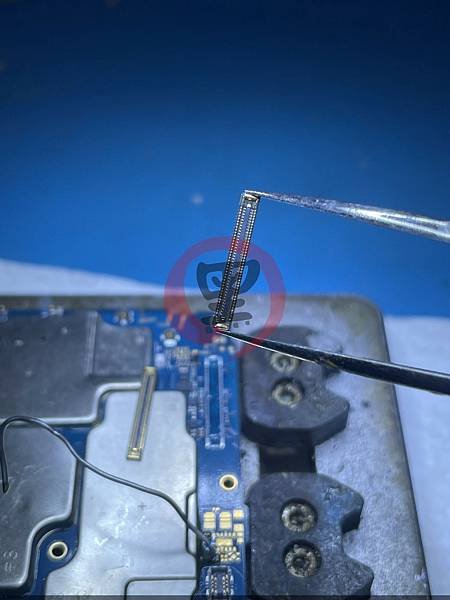

更換完處理器後，我要重新上電組裝時，發現連接座浮起來了，我可以肯定，這個之前是沒有問題的，因為我一開始就有想到連接座，所以才去測二極體值，也推過引腳都沒有問題，才去動顯示供電跟主核心，不過現在他的內側是浮起來的，所以我就一併拆了下來，這種連接座腿很短，而且很長，蘋果的連接座平均都在 30 條腿左右，而這個 A34 的連接座是 78 條腿的，會比較考驗技術

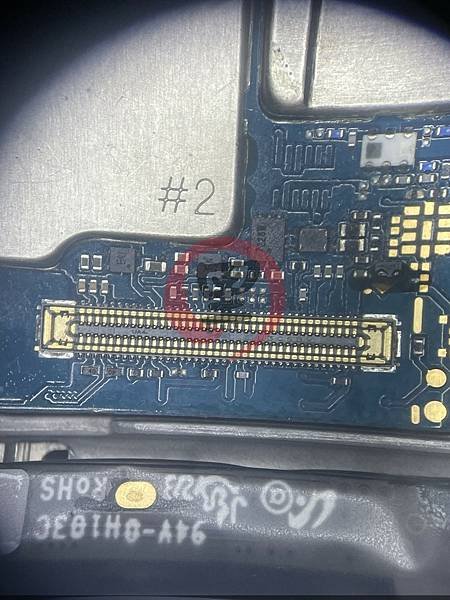

單排 39PIN 最外兩側不算，上下兩排就是78PIN，就是一般用來計算腳位的方式，如果你是學習蘋果維修系統出來的，應該沒換過這麼長的座子，不妨可以挑戰一下，但這樣長的座子，良率確實很差，因為像 A30、40、50、70 都有差不多問題，連接座開裂，其實它們連接座開裂跟設計有很大關係，排線容易有拉扯就會造成這樣的局面

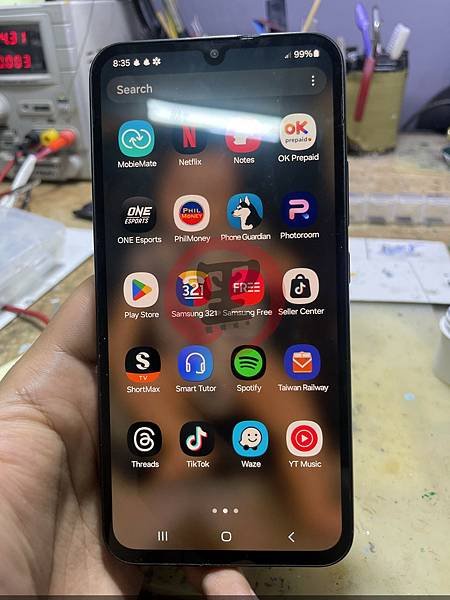

至於為什麼會拉扯，上課再談吧，完美修復，保資料救援，自己動手，豐衣足食！
