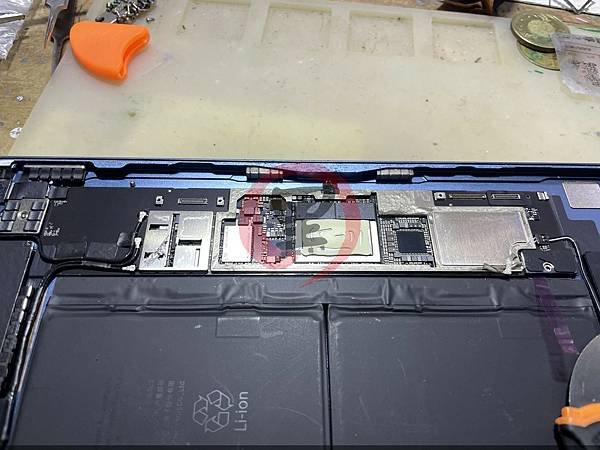

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是 iPad Air5 無法開機，來的時候平板己經拆好了，觸發後電流是短路保護

iPad Air5 不開機維修

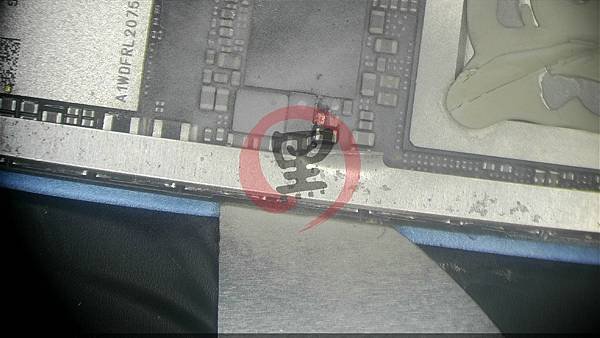

目視後就有明顯的燒焦的痕跡

iPad Air5 不開機維修



輕輕一撥，元件就開始分解了

iPad Air5 不開機維修



先將最上方電感跟電容拆掉，接者第三顆無極性電容也是短路的，等於這一路都要拆光了

iPad Air5 不開機維修

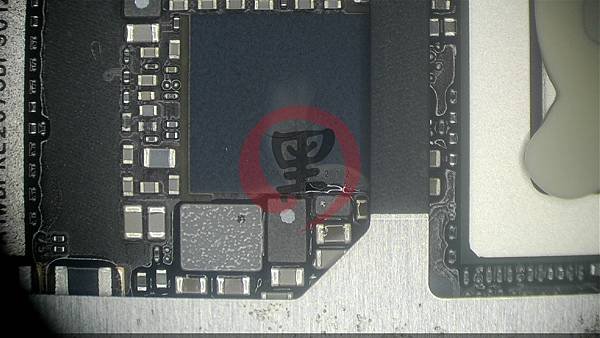

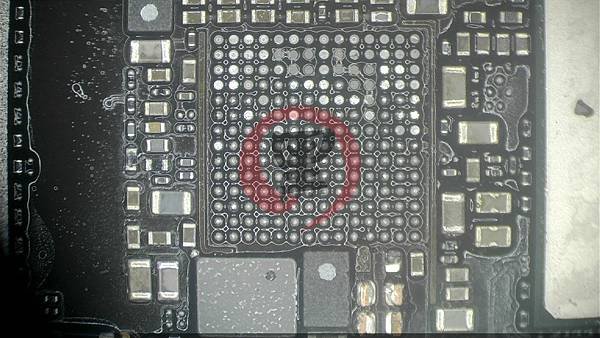

因為電感端有一路燒沒了，所以還必須將晶片也卸下，要再補線進來

iPad Air5 不開機維修

這個線走的有點偏，而且又卡個轉角

iPad Air5 不開機維修

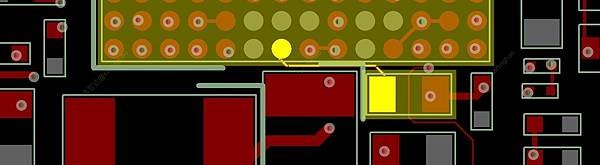

從 PCB 就能看的到，我大概要把線壓在外側再接進來

iPad Air5 不開機維修

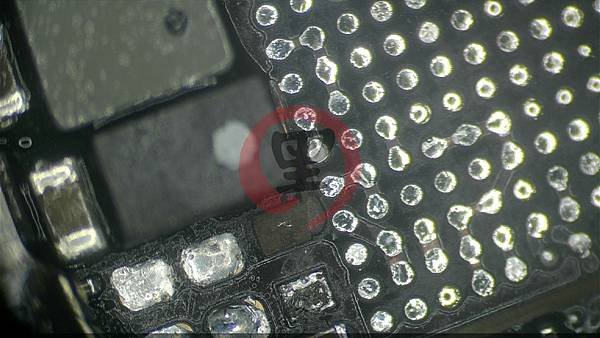

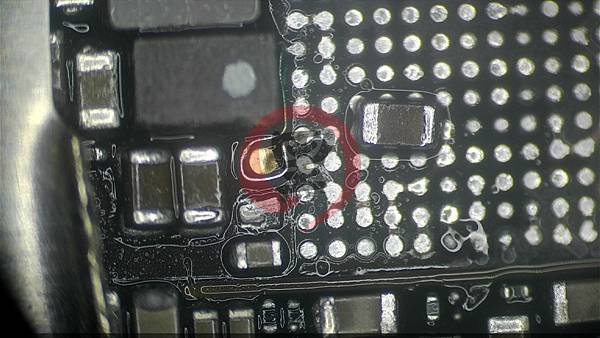

先將線路刮出來

iPad Air5 不開機維修

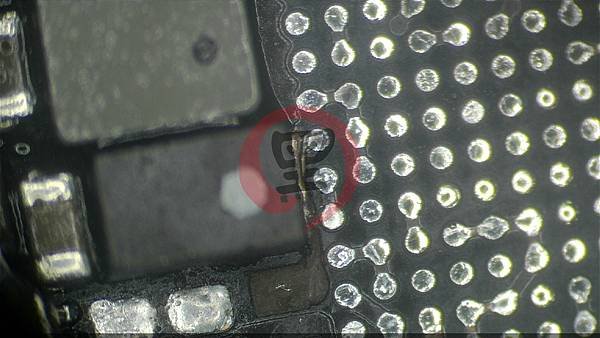

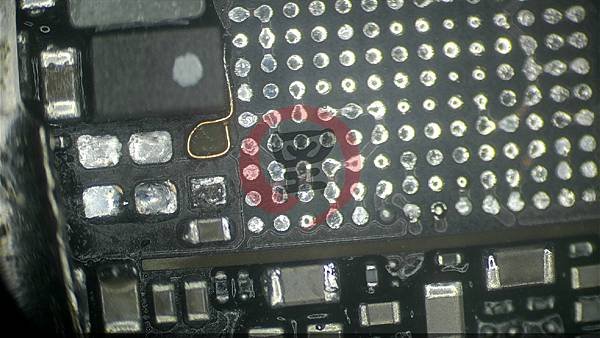

補個線，再轉個圈

iPad Air5 不開機維修

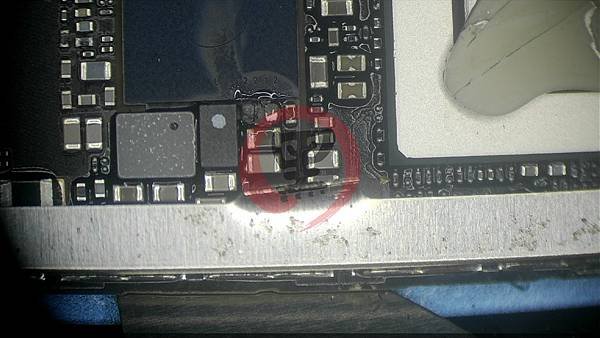

把底下兩顆電容補上，再將線圈中補上一個銅片，最後再將電感回焊即可

iPad Air5 不開機維修

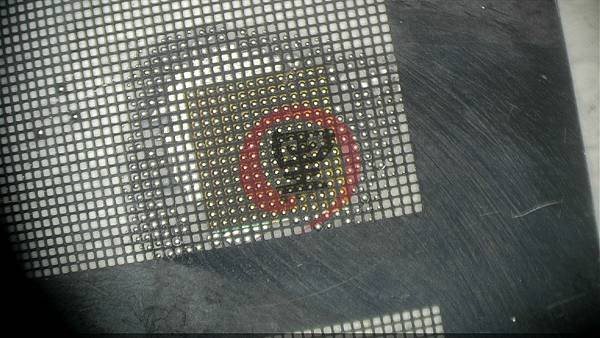

接者就是晶片植錫

iPad Air5 不開機維修

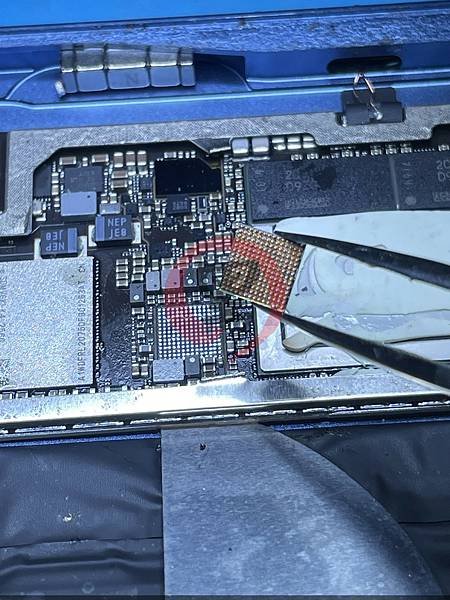

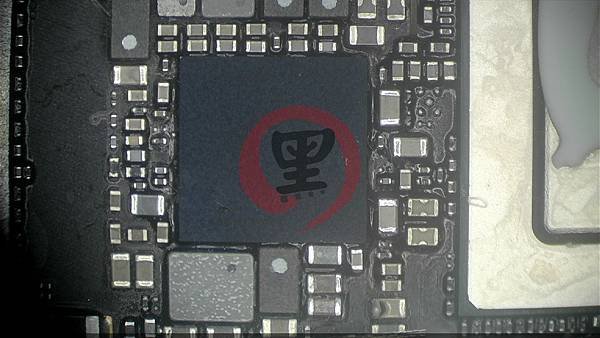

晶片回焊

iPad Air5 不開機維修



最後再密封環氧樹脂

iPad Air5 不開機維修

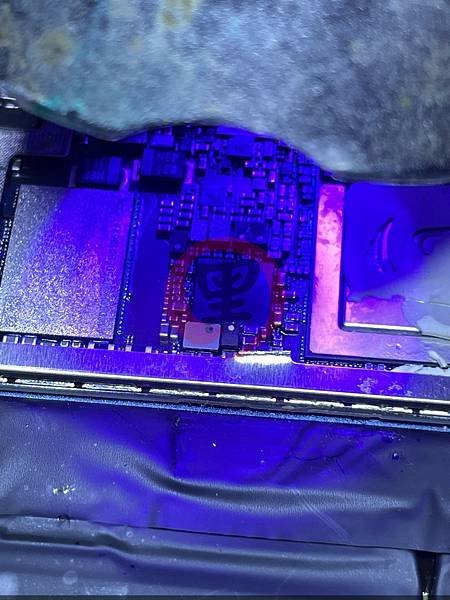

紫光燈固定

iPad Air5 不開機維修

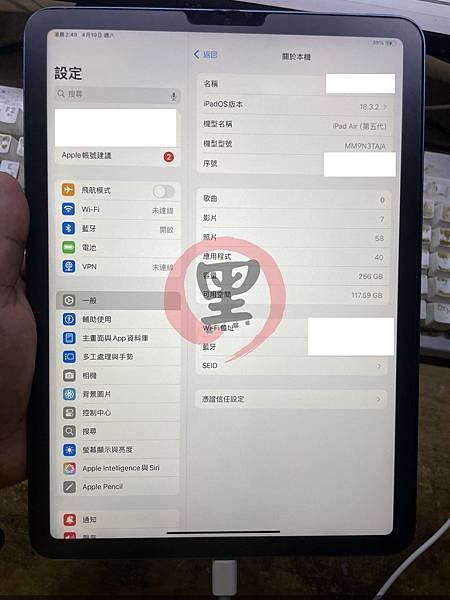

搞定收工！

iPad Air5 不開機維修



自己動手，豐衣足食！
