各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 11，客戶描述使用中突然無法開機，沒有維修過的記錄，拆卸後也確認過，沒有泡水、沒有重擊等痕跡

主機板卸下後，上電的電流反應是最大短路，講解說到這個問題，就讓我想到，最近很多學員在上課，都會說到，他們去看中國維修影片，都說要用【指針型】的電源供應器，包括他們去買的時候，也買了指針式的，但看我的維修影片包含上課，都從未出現或講解到指針式的，都是使用數位型的，其實用數位跟用指針，最終表達的意思都是一樣的，細部來說，是都有優劣式，比較大的差別在於取樣的程度

不過我還是要說，現在己經是 21 世紀了，連磅秤都不在用指針的了，小學跑步的碼錶也都換成數位的了，如果可以的話，買台數位的吧，有人會說指針擺幅的問題，在數位型是看不到的，如果以數位來說，確實是像在看天書一樣，一直亂跳而以，但其實根本就不是問題，因為數位有曲線圖，取樣出來的更完整，所以這個根本構不成問題

確認為一級供電短路，首先需要區分上層板與下層板

將雙層板分離後，經三用電錶測量後，確認為下層引起的故障

第二步從元件分佈圖上確認，可能故障的元件位置

在從電路圖上找到 C402_K 一顆 15UF 的無極性電容異常，算是蠻長見的一種故障，不算複雜的那種

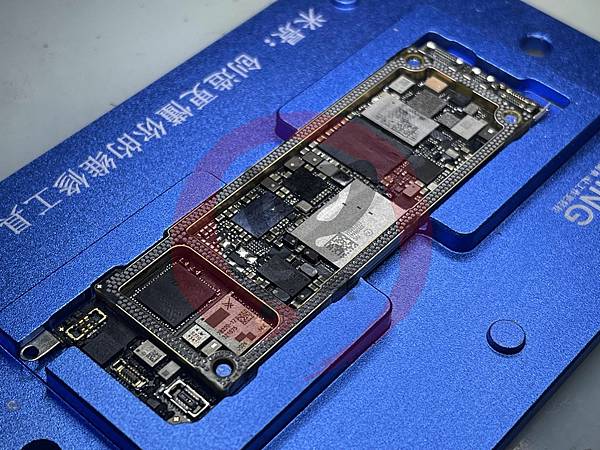

這種故障一般手工到位，都是十拿九穩的，將異常電容拆除後，更換同為 15UF 的零件後，把中層用脫網的方式植好錫

最後上加熱台貼合就可以了

iPhone 11 保資料救援完美修復！！
